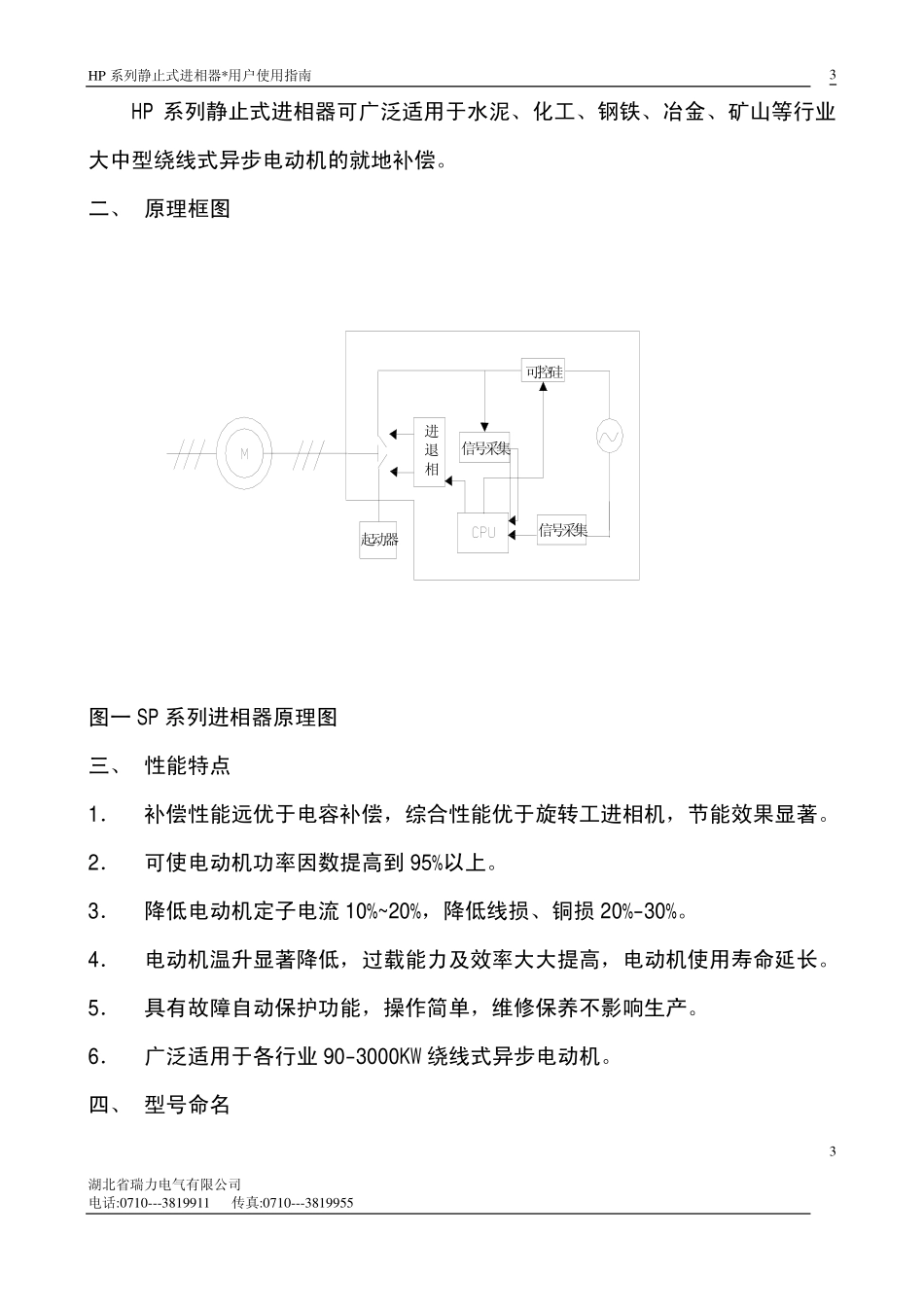

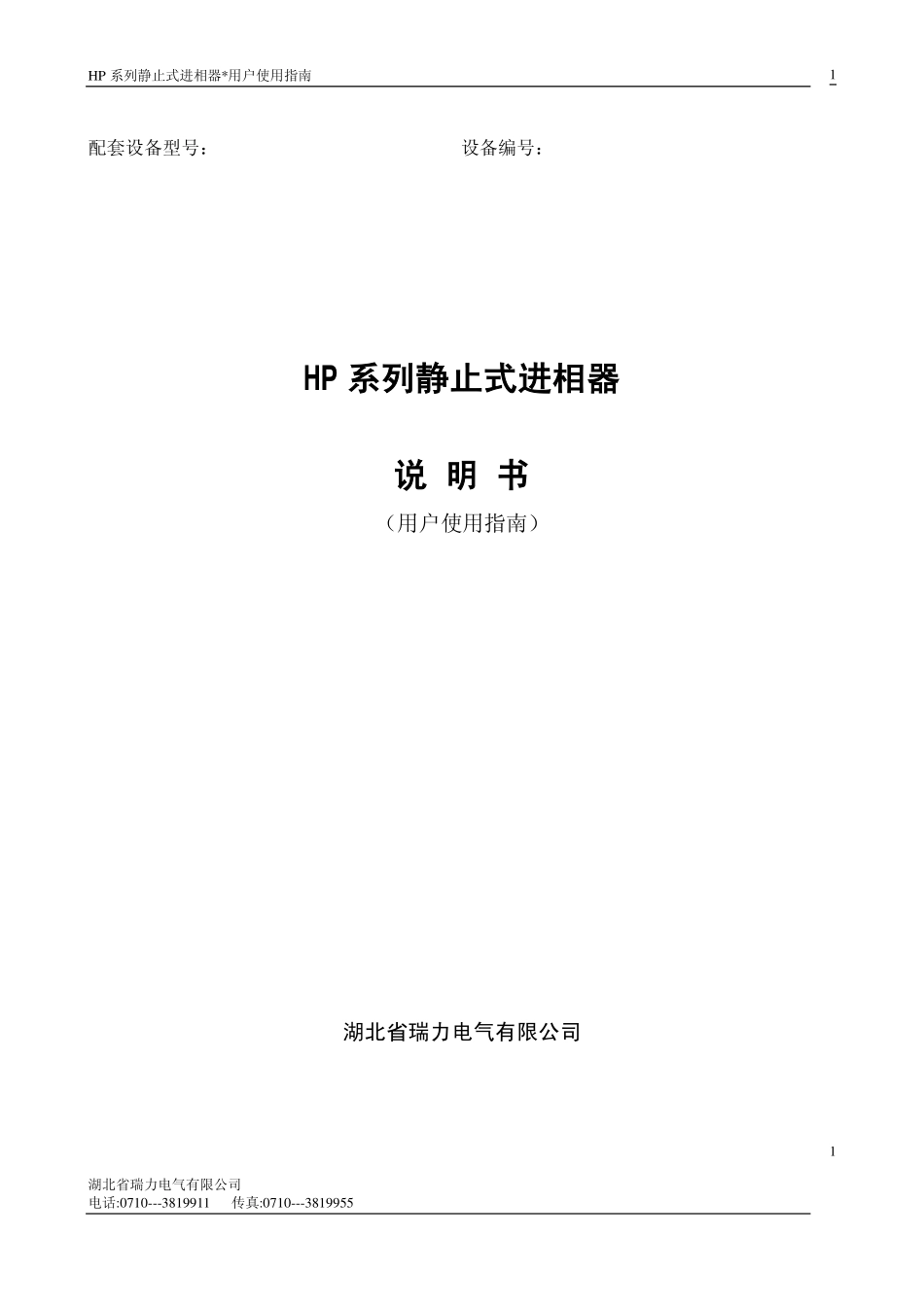

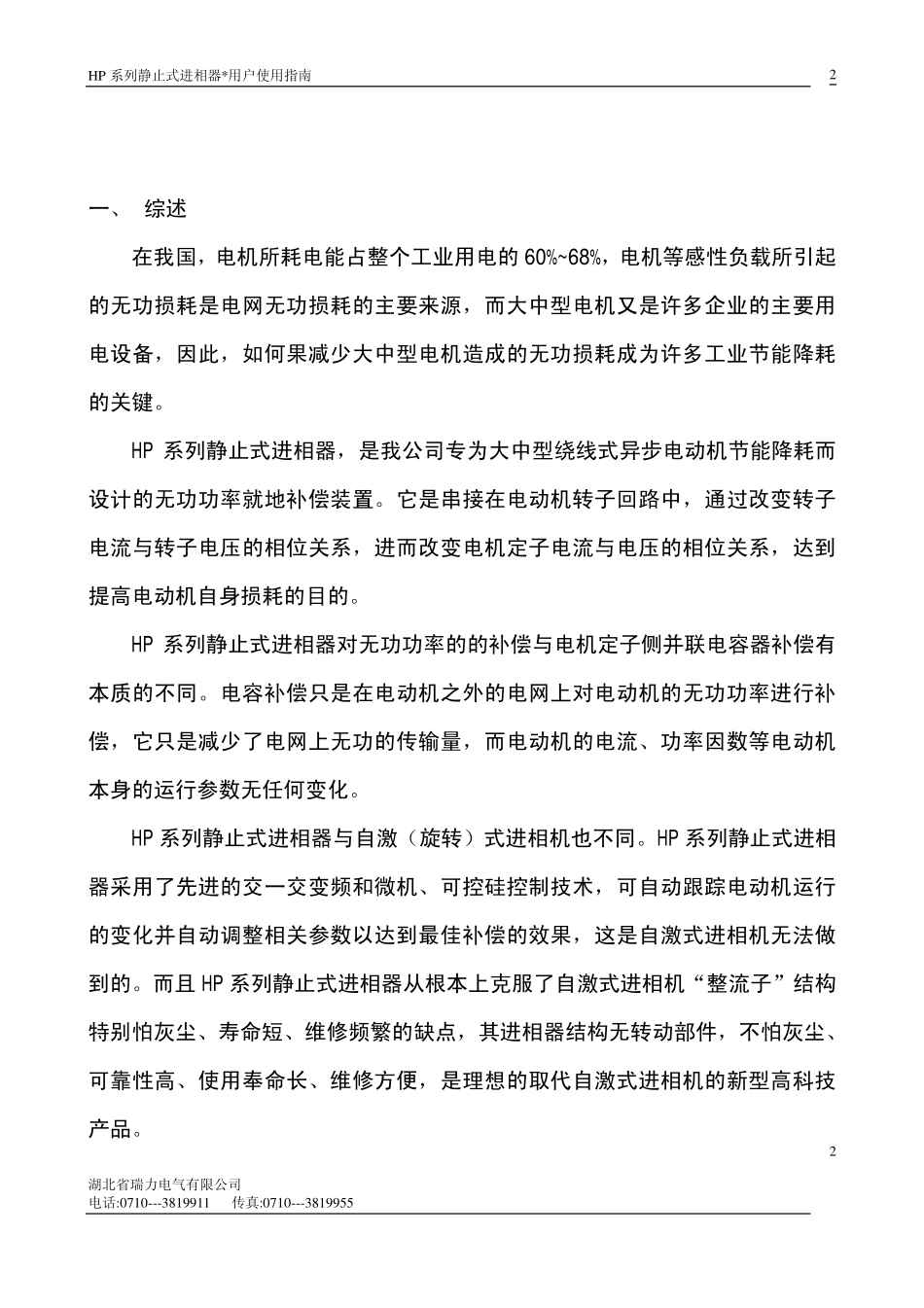

HP系列静止式进相器*用户使用指南湖北省瑞力电气有限公司电话:0710---3819911传真:0710---381995511配套设备型号：设备编号：HP系列静止式进相器说明书（用户使用指南）湖北省瑞力电气有限公司HP系列静止式进相器*用户使用指南湖北省瑞力电气有限公司电话:0710---3819911传真:0710---381995522一、综述在我国，电机所耗电能占整个工业用电的60%~68%，电机等感性负载所引起的无功损耗是电网无功损耗的主要来源，而大中型电机又是许多企业的主要用电设备，因此，如何果减少大中型电机造成的无功损耗成为许多工业节能降耗的关键。HP系列静止式进相器，是我公司专为大中型绕线式异步电动机节能降耗而设计的无功功率就地补偿装置。它是串接在电动机转子回路中，通过改变转子电流与转子电压的相位关系，进而改变电机定子电流与电压的相位关系，达到提高电动机自身损耗的目的。HP系列静止式进相器对无功功率的的补偿与电机定子侧并联电容器补偿有本质的不同。电容补偿只是在电动机之外的电网上对电动机的无功功率进行补偿，它只是减少了电网上无功的传输量，而电动机的电流、功率因数等电动机本身的运行参数无任何变化。HP系列静止式进相器与自激（旋转）式进相机也不同。HP系列静止式进相器采用了先进的交一交变频和微机、可控硅控制技术，可自动跟踪电动机运行的变化并自动调整相关参数以达到最佳补偿的效果，这是自激式进相机无法做到的。而且HP系列静止式进相器从根本上克服了自激式进相机“整流子”结构特别怕灰尘、寿命短、维修频繁的缺点，其进相器结构无转动部件，不怕灰尘、可靠性高、使用奉命长、维修方便，是理想的取代自激式进相机的新型高科技产品。HP系列静止式进相器*用户使用指南湖北省瑞力电气有限公司电话:0710---3819911传真:0710---381995533HP系列静止式进相器可广泛适用于水泥、化工、钢铁、冶金、矿山等行业大中型绕线式异步电动机的就地补偿。二、原理框图信号采集信号采集可控硅进退相起动器图一SP系列进相器原理图三、性能特点1．补偿性能远优于电容补偿，综合性能优于旋转工进相机，节能效果显著。2．可使电动机功率因数提高到95%以上。3．降低电动机定子电流10%~20%，降低线损、铜损20%-30%。4．电动机温升显著降低，过载能力及效率大大提高，电动机使用寿命延长。5．具有故障自动保护功能，操作简单，维修保养不影响生产。6．广泛适用于各行业90-3000KW绕线式异步电动机。四、型号命名HP系列静止式进相器*用户使用指南湖北省瑞力电气有限公司电话:0710---3819911传真:0710---381995544HP系列静止式进相器型号命名方法如下：HP5-400G型号示例：SP5-500G，表示适用于额定转子电流不超过600A的高压电动机静止式进相器。五、主要技术参数适配电动机参数进相器型号额定转子电流（A）额定工作电压（V）HP-400D《400380HP-400G《400≥3000HP-600D400-560380HP-600G400-560≥3000HP-800D560-800380HP-800G560-800≥3000HP-1000800-1000≥3000HP-12001000-1200≥3000电流容量400600800120015001800高低压代号GDHP系列静止式进相器*用户使用指南湖北省瑞力电气有限公司电话:0710---3819911传真:0710---381995555六、使用条件型号系列进相器各型号海拔高度不高于1500米温度不高于40℃相对湿度不高于90%通风要求进相器柜体上方500MM内不得有任何物体如地沟属封闭式，须进相器柜体架空100MM环境参数安全要求安装地点应无危险，爆炸、腐蚀性气体电源电压要求三相交流380V+10%特别提示：HP系列静止式进相器应满足上表的使用条件，本公司还可提供适用高原地区（海拔超过1500米，的进相器但客户事先应特别声明）。七、外形图及安装尺寸HP系列静止式进相器外形示意图：附图一安装尺寸如下：型号ABCDEHP-400、6009007602000600650HP-800、1000、120012008002000900700八、安装调试因HP系列静止式进相器有些地方需要现场调试，故安装调试须有我方人员现场指导，但在我方人员抵达前，用户应做好以下准备工作：1将进相器就位，注意进相器柜体底部应与电缆沟相通或架空（见“使用条件”）2准备好连接“主电动机转子至进相器”（三根）、“进相器至主机起动器”（三根）的大线参见《...
