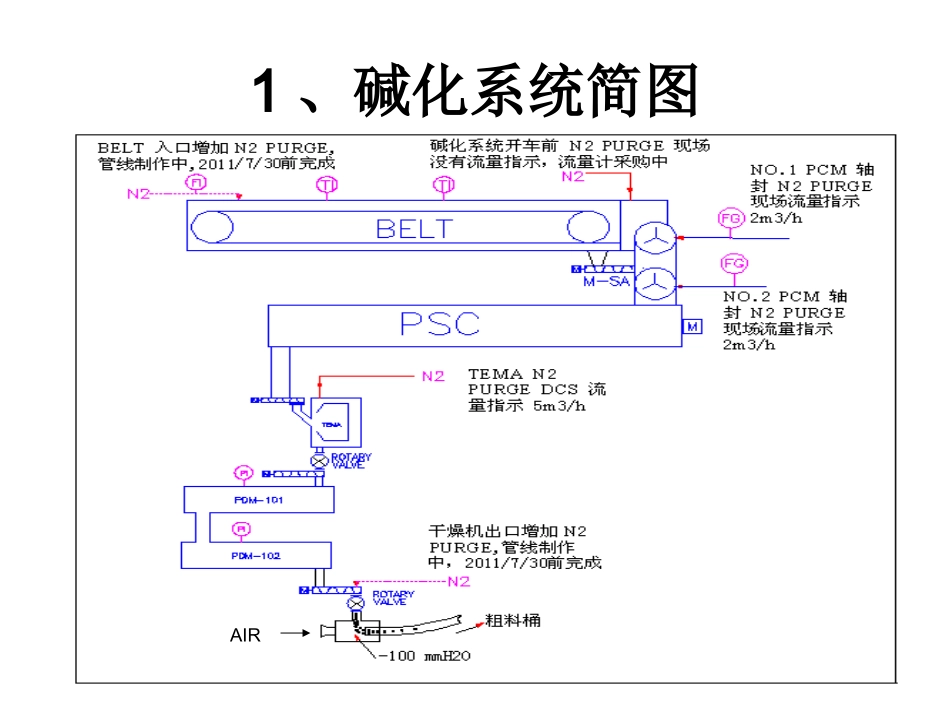

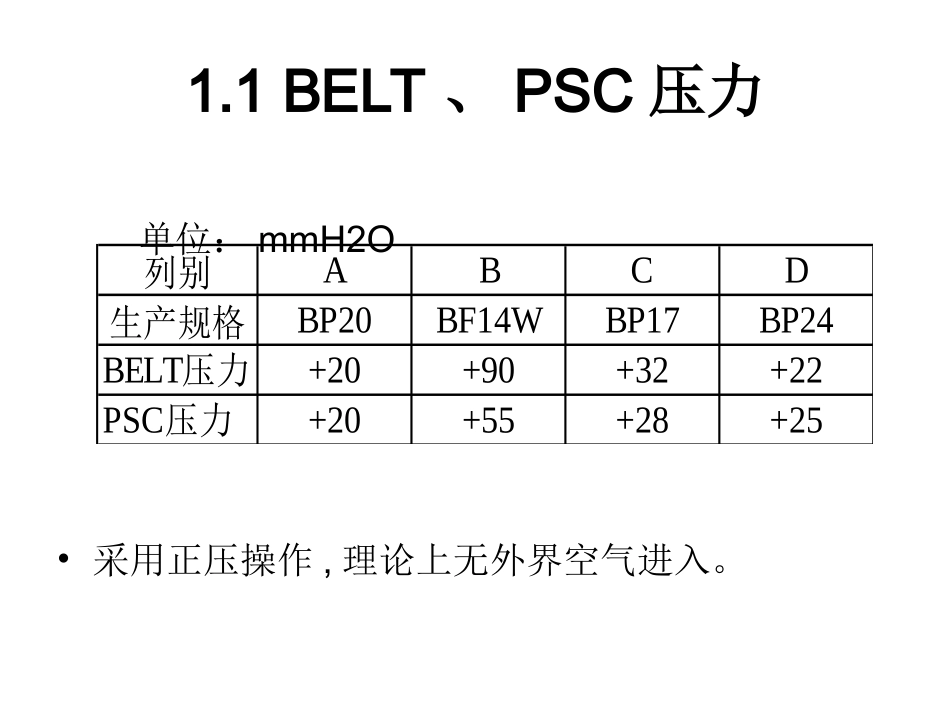

碱化系统氧含量说明1、碱化系统简图AIR1.1BELT、PSC压力单位：mmH2O•采用正压操作,理论上无外界空气进入。列别ABCD生产规格BP20BF14WBP17BP24BELT压力+20+90+32+22PSC压力+20+55+28+251.2BELT、PSC周界VOC量测各列BELT、PSC测量点位置如下，离设备附近约30cm。(Data如次页)123487659101112BELT1.3VOC测定表(ppm)ABCD11141941621321462853015332402483545420203064251031691992786267234530272501863392824318213969152322361020234054112058474711219623022202BELTPSC列别位置VOC超过200ppm的位置，已联系保全锁紧上盖。1.4N2补入管线序号位置PVA1PVA2流量m3/H1NO1PCM上盖N2Purge已有已有流量计正在请购2NO1PCM轴封N2Seal已有已有53NO2PCM轴封N2Seal已有已有54离心机Purge已有已有55一段干燥机轴封N2Seal拟配管已有流量计正在请购6二段干燥机轴封N2Seal拟配管已有流量计正在请购7BELT入口N2Purge正在配管正在配管流量计正在请购8二段干燥机出口ScrewN2Seal正在配管正在配管流量计正在请购1.5BELT内氧含量测定•仪器：ALTAIRPRO天鹰单一气体检测仪列别BELT氧含量A5.3%C6.4%D8.2%因BELT内碱化气易冷凝，实际氧含量比测量值更低，测量A列后，冷凝液堵塞O2分析仪，造成分析仪损坏，未能测量B列。2、干燥机、MDC系统图轴心有可能AIR吸入此处因压力为-100mmH2O，干燥机内压力为-20mmH2O，故AIR不会吸入至干燥机轴心有可能AIR吸入轴心有可能AIR吸入轴心有可能AIR吸入PVA下料口2.1碱化气最高允许氧含量物料爆炸下限爆炸上限最高允许氧含量MeOH6.0%36.5%9.0%MeAc3.1%16.0%10.9%碱化气5.1%29.4%9.4%碱化气中MeOH：MeAc=4.3：12.2A列干燥系统改造前简图ROTORY2.3A列干燥系统改造后简图项目规格一段干燥机压力mmH2O二段干燥机压力mmH2O干燥机抽气量m3/H一段干燥机氧含量二段干燥机氧含量改造前BP20-230-2104463.6%6.7%改造后BP20-13-13801.0%1.6%2.4目前各列干燥机氧含量计算列别ABCD规格BP20BF14BOCBP17BP24产量MT/D48575045干燥机压力mmH2O-13-22-4-4干燥机抽气量m3/H8065154161一段干燥机入口SOLID41%50%40%37%一段干燥机MeOH量m3/H1,3311,0761,4081,478一段干燥机MeAc量m3/H310251328344一段干燥机氧含量1.0%1.0%1.7%1.7%二段干燥机入口SOLID70%82%75%63%二段干燥机MeOH量m3/H392234323503二段干燥机MeAc量m3/H915475117二段干燥机氧含量1.6%2.1%3.4%2.4%均处于安全状态。2.5可能的危险与对策•可能的危险：BELT、干燥机开车时，内部碱化气浓度不足，一段时间可能处于爆炸范围内。•对策：1.碱化系统开车前NO1PCM处通大量N2Pugre整个碱化系统，已进行。2.BELT入口混合机处增加N2Pugre，BELT上面方形孔四周配N2管，开停车时启用，隔离AIR。3.干燥机轴封处通N2，PVA2已有，PVA待按装。4.在干燥机出料SCREW上增加N2管，开车前Pugre。PVA出料灌入N2防止由回转阀吸入空气ROTORY一段出口下料N2干燥机BELTN2N2管N2管方形孔方形孔3.增加氧含量ON-LINE检测仪•郑副总6/25莅临PVA1、2现场，指示需增加氧含量ON-LINE检测仪。•安装位置：1.BELT出气集管至冷凝器之间。2.干燥机抽气出口处16”管。3.每列均预留安装位置。4.购买在线检测仪2支，轮换检测。
