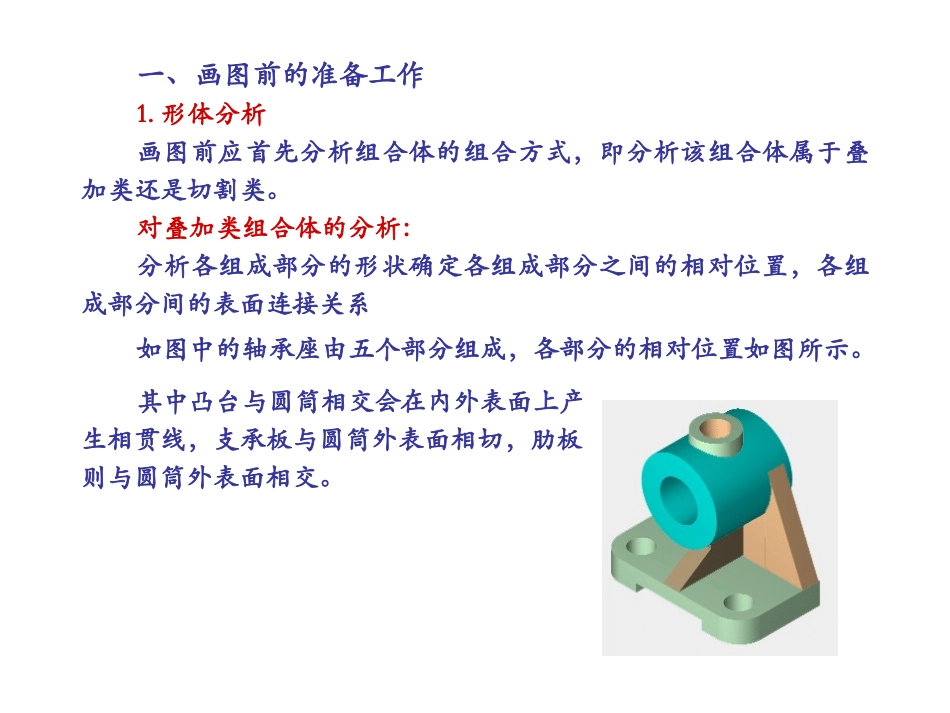

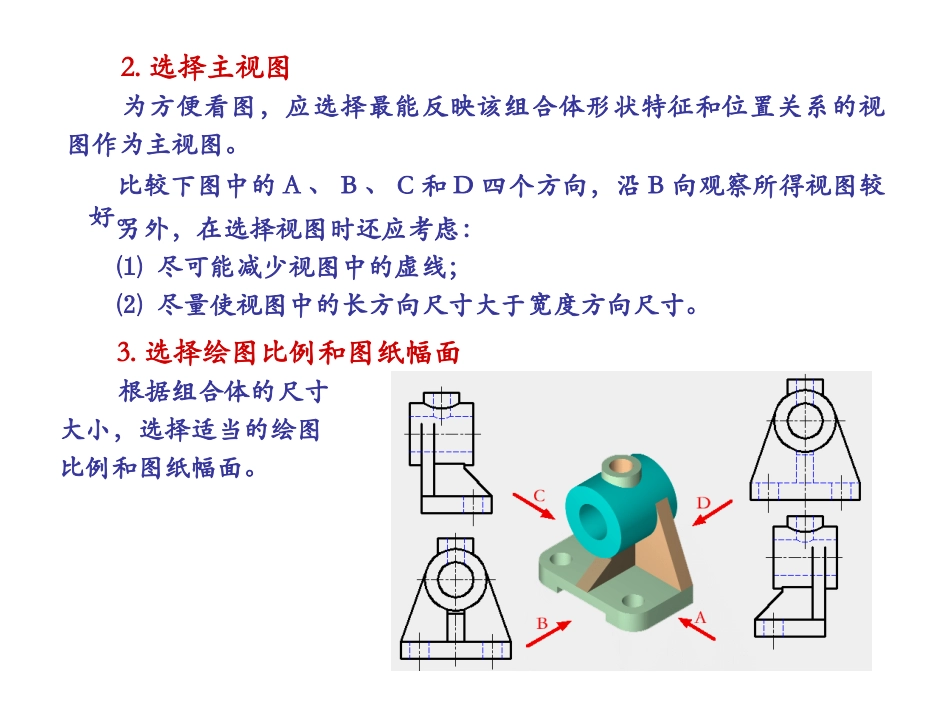

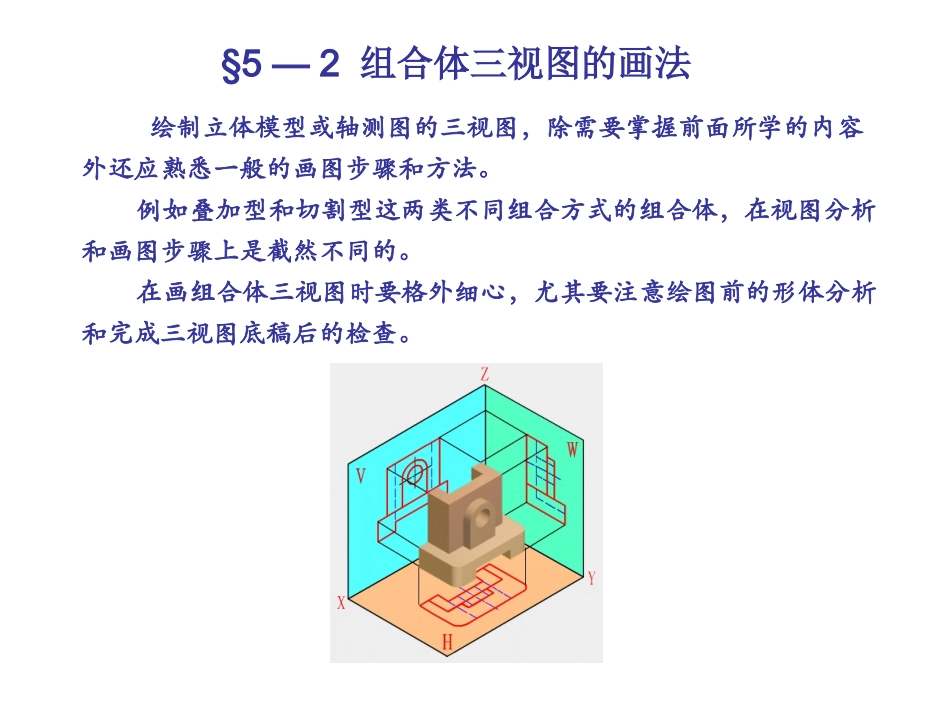

绘制立体模型或轴测图的三视图，除需要掌握前面所学的内容外还应熟悉一般的画图步骤和方法。例如叠加型和切割型这两类不同组合方式的组合体，在视图分析和画图步骤上是截然不同的。在画组合体三视图时要格外细心，尤其要注意绘图前的形体分析和完成三视图底稿后的检查。§5—2组合体三视图的画法一、画图前的准备工作1.形体分析画图前应首先分析组合体的组合方式，即分析该组合体属于叠加类还是切割类。对叠加类组合体的分析：分析各组成部分的形状确定各组成部分之间的相对位置，各组成部分间的表面连接关系其中凸台与圆筒相交会在内外表面上产生相贯线，支承板与圆筒外表面相切，肋板则与圆筒外表面相交。如图中的轴承座由五个部分组成，各部分的相对位置如图所示。2.选择主视图为方便看图，应选择最能反映该组合体形状特征和位置关系的视图作为主视图。比较下图中的A、B、C和D四个方向，沿B向观察所得视图较好。另外，在选择视图时还应考虑：⑴尽可能减少视图中的虚线；⑵尽量使视图中的长方向尺寸大于宽度方向尺寸。3.选择绘图比例和图纸幅面根据组合体的尺寸大小，选择适当的绘图比例和图纸幅面。二、叠加类组合体三视图画法叠加类组合体的画图顺序：按先画主要部分后画次要部分的顺序，依次画出组合体的各个组成部分。下面以轴承座为例介绍叠加类组合体的画图方法。画图步骤：二、叠加类组合体三视图画法画图步骤：三、切割类组合体三视图画法切割类组合体的画图顺序：在画出组合体原形的基础上，按切去部分的位置和形状依次画出切割后的视图。下面以图中所示的立体图为例介绍切割类组合体的画图方法。画图步骤：三、切割类组合体三视图画法画图步骤：
