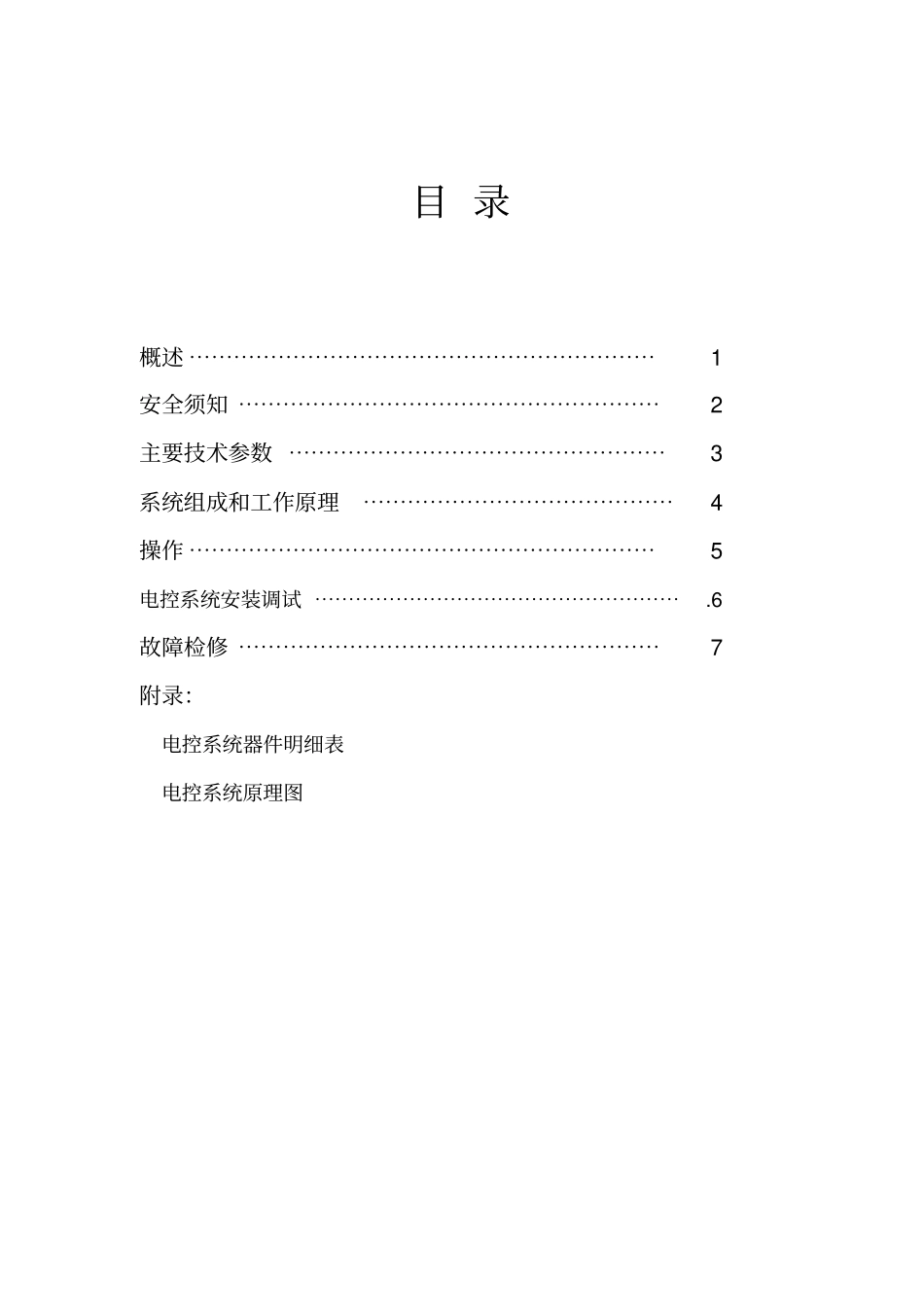

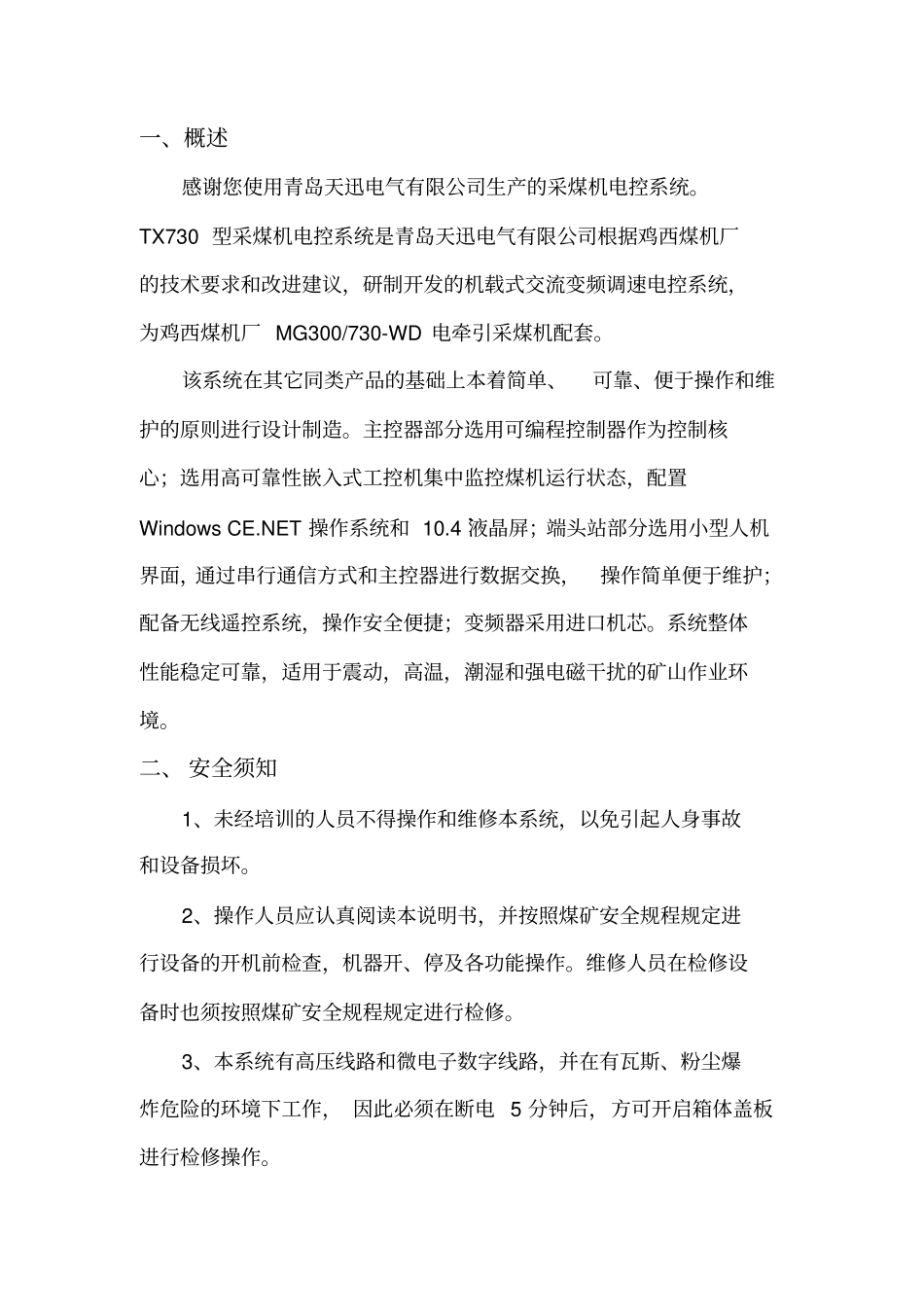

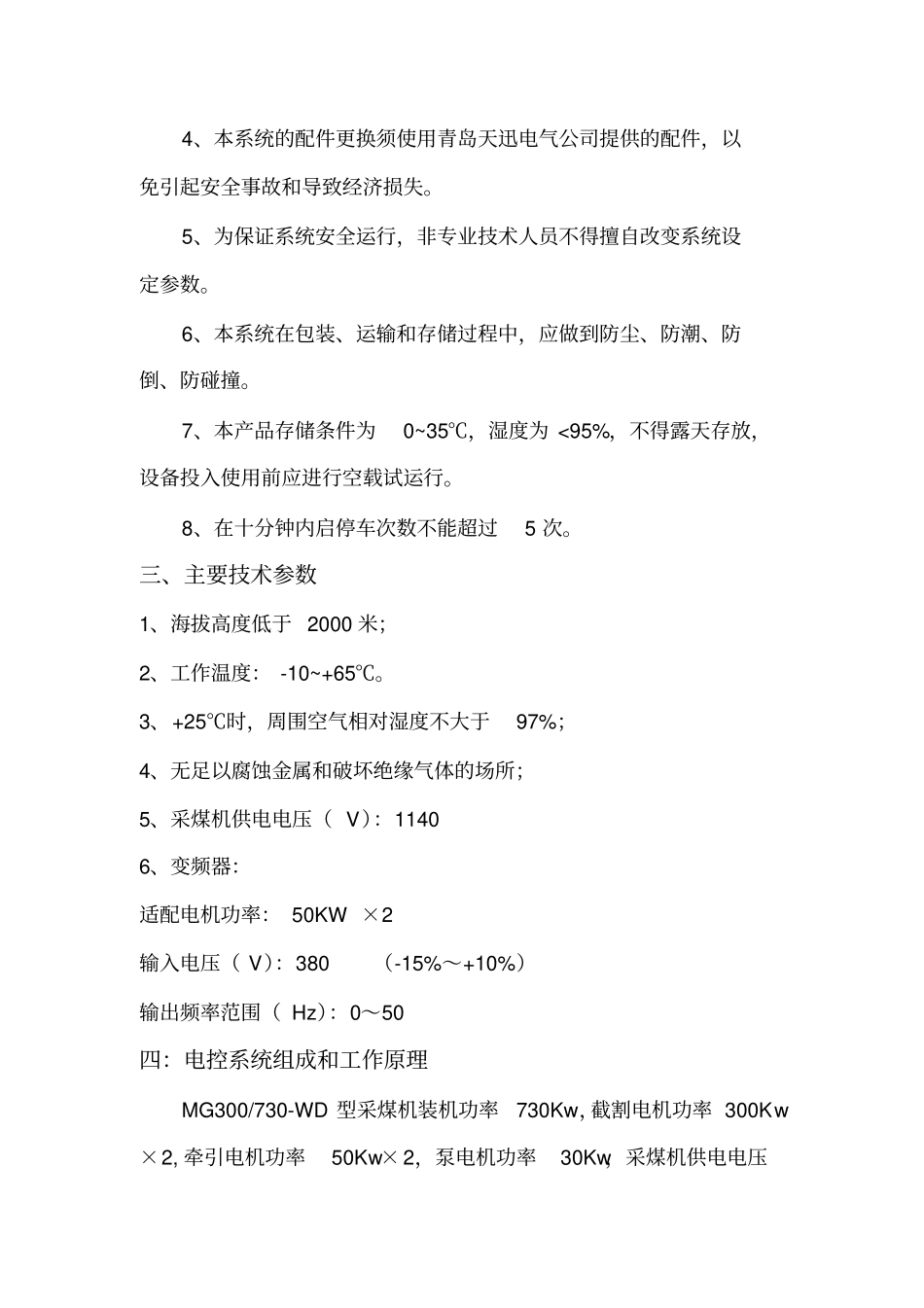

目录概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1安全须知⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2主要技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3系统组成和工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5电控系统安装调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.6故障检修⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7附录：电控系统器件明细表电控系统原理图一、概述感谢您使用青岛天迅电气有限公司生产的采煤机电控系统。TX730型采煤机电控系统是青岛天迅电气有限公司根据鸡西煤机厂的技术要求和改进建议，研制开发的机载式交流变频调速电控系统，为鸡西煤机厂MG300/730-WD电牵引采煤机配套。该系统在其它同类产品的基础上本着简单、可靠、便于操作和维护的原则进行设计制造。主控器部分选用可编程控制器作为控制核心；选用高可靠性嵌入式工控机集中监控煤机运行状态，配置WindowsCE.NET操作系统和10.4’液晶屏；端头站部分选用小型人机界面，通过串行通信方式和主控器进行数据交换，操作简单便于维护；配备无线遥控系统，操作安全便捷；变频器采用进口机芯。系统整体性能稳定可靠，适用于震动，高温，潮湿和强电磁干扰的矿山作业环境。二、安全须知1、未经培训的人员不得操作和维修本系统，以免引起人身事故和设备损坏。2、操作人员应认真阅读本说明书，并按照煤矿安全规程规定进行设备的开机前检查，机器开、停及各功能操作。维修人员在检修设备时也须按照煤矿安全规程规定进行检修。3、本系统有高压线路和微电子数字线路，并在有瓦斯、粉尘爆炸危险的环境下工作，因此必须在断电5分钟后，方可开启箱体盖板进行检修操作。4、本系统的配件更换须使用青岛天迅电气公司提供的配件，以免引起安全事故和导致经济损失。5、为保证系统安全运行，非专业技术人员不得擅自改变系统设定参数。6、本系统在包装、运输和存储过程中，应做到防尘、防潮、防倒、防碰撞。7、本产品存储条件为0~35℃，湿度为<95%，不得露天存放，设备投入使用前应进行空载试运行。8、在十分钟内启停车次数不能超过5次。三、主要技术参数1、海拔高度低于2000米；2、工作温度：-10~+65℃。3、+25℃时，周围空气相对湿度不大于97%；4、无足以腐蚀金属和破坏绝缘气体的场所；5、采煤机供电电压（V）：11406、变频器：适配电机功率：50KW×2输入电压（V）：380（-15%～+10%）输出频率范围（Hz）：0～50四：电控系统组成和工作原理MG300/730-WD型采煤机装机功率730Kw，截割电机功率300Kw×2,牵引电机功率50Kw×2，泵电机功率30Kw，采煤机供电电压1140V，除牵引电机由变频器供电外，其余电机供电电压均为1140V。电控系统由主回路，控制回路，变频器和各种传感器等组成。采煤机电气系统原理图见附录1.主回路主回路主要是由隔离开关QS1，QS2，真空接触器KM1，KM2，KM3，牵引变压器，截割电机，牵引电机，泵电机等组成。⑴煤机送电。首先把隔离开关QS1，QS2旋转到“合”的位置上，然后把煤机工作开关SA1顺时针旋转到启动位置维持数秒，先导回路导通，控制前级磁力启动器接通，开始向煤机供电。若想切断采煤机电源则需将开关SA1逆时针旋转到停止位置松手。注：隔离开关严禁带负荷操作。⑵启动泵电机。在煤机送电之后，把泵电机开关SA3顺时针旋转到启动位置松手，KM3吸合，泵电机启动，同时变频器带电。把泵电机开关SA3逆时针旋转到停止位置松手，泵电机停止运行。若需再次启动泵电机，应等待至少1分钟以上。⑶左截割电机启动：在启动泵电机之后，同时把泵电机开关SA3和左截割电机开关SA4顺时针旋转到启动位置松手，KM1吸合，左截割电机启动。若想停止左截割电机只需将开关SA4逆时针旋转到停止位置松手即可。⑷右截割电机启动：在启动泵电机之后，同时把泵电机开关SA3和右截割电机开关SA2顺时针旋转到启动位置松手，KM2吸合，右截割电机启动。若想停止右截割电机只需将开关SA2逆时针旋转到停止位置松手即可。⑸采煤机急停开关SA5：SA5有两个工作位置“停”和“开”，只有当SA5处于“开”的位置时，才可以给采煤机送电。如出现紧急情况，将其旋转到“停”的位置，将会切断磁力启...
