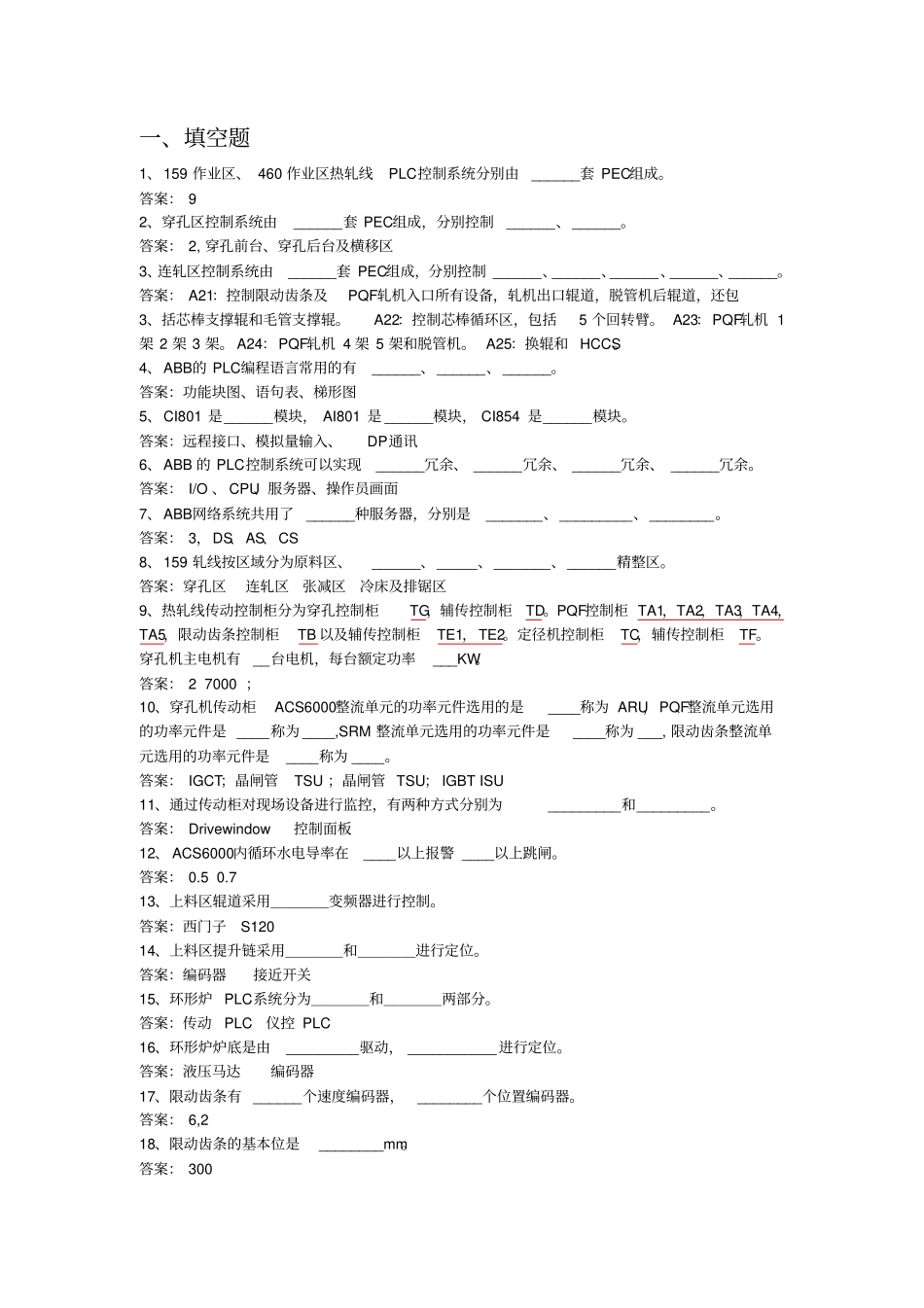

一、填空题1、159作业区、460作业区热轧线PLC控制系统分别由______套PEC组成。答案：92、穿孔区控制系统由______套PEC组成，分别控制______、______。答案：2,穿孔前台、穿孔后台及横移区3、连轧区控制系统由______套PEC组成，分别控制______、______、______、______、______。答案：A21：控制限动齿条及PQF轧机入口所有设备，轧机出口辊道，脱管机后辊道，还包3、括芯棒支撑辊和毛管支撑辊。A22：控制芯棒循环区，包括5个回转臂。A23：PQF轧机1架2架3架。A24：PQF轧机4架5架和脱管机。A25：换辊和HCCS。4、ABB的PLC编程语言常用的有______、______、______。答案：功能块图、语句表、梯形图5、CI801是______模块，AI801是______模块，CI854是______模块。答案：远程接口、模拟量输入、DP通讯6、ABB的PLC控制系统可以实现______冗余、______冗余、______冗余、______冗余。答案：I/O、CPU、服务器、操作员画面7、ABB网络系统共用了______种服务器，分别是_______、_________、________。答案：3，DS、AS、CS8、159轧线按区域分为原料区、______、_____、_______、______精整区。答案：穿孔区连轧区张减区冷床及排锯区9、热轧线传动控制柜分为穿孔控制柜TG，辅传控制柜TD。PQF控制柜TA1，TA2，TA3，TA4，TA5，限动齿条控制柜TB以及辅传控制柜TE1，TE2。定径机控制柜TC，辅传控制柜TF。穿孔机主电机有__台电机，每台额定功率___KW。答案：27000；10、穿孔机传动柜ACS6000整流单元的功率元件选用的是____称为ARU，PQF整流单元选用的功率元件是____称为____,SRM整流单元选用的功率元件是____称为___,限动齿条整流单元选用的功率元件是____称为____。答案：IGCT；晶闸管TSU；晶闸管TSU；IGBTISU11、通过传动柜对现场设备进行监控，有两种方式分别为_________和_________。答案：Drivewindow控制面板12、ACS6000内循环水电导率在____以上报警____以上跳闸。答案：0.50.713、上料区辊道采用＿＿＿＿变频器进行控制。答案：西门子S12014、上料区提升链采用＿＿＿＿和＿＿＿＿进行定位。答案：编码器接近开关15、环形炉PLC系统分为＿＿＿＿和＿＿＿＿两部分。答案：传动PLC仪控PLC16、环形炉炉底是由_________驱动，___________进行定位。答案：液压马达编码器17、限动齿条有______个速度编码器，________个位置编码器。答案：6,218、限动齿条的基本位是________mm。答案：30019、159SRM区域主轧机有______个机架，460SM区域主轧机有______个机架。答案：24、1220、现场Profibus编码器是通过________模块连接的，该模块与远程IO站是通过_______模块进行通讯的。答案：CI854，CI80121、脱管机主电机有__1_台电机，每台额定功率_1000__KW。22、定径区控制系统由______套PEC组成，分别控制______、______、。答案：2、定径前后台，定径主机和换辊23、电压分别称做交变电流、交变电压，统称为_____。答案：交流电24、正弦电流电的三要素是振幅、____和初相。答案：频率25、交流电在单位时间内(1秒)完成周期性变化的次数叫做____。答案：频率26、有一台2极三相鼠笼型异步电动机,额定频率为50赫兹，该电机的同步转速为_____转/分。答案：300027、有一台三相鼠笼型异步电动机,额定频率为50赫兹，该电机的额定转速为1460r/min则该电机是极电机。答案：428、在交流电动机的各种调速方案中，只有采用调速才能保持电机的机械特性的硬度不变。答案：变频29、直流电动机的起动方法有和电枢回路串电阻起动。答案：降压起动30、一台6极三相异步电动机接于50HZ的三相对称电源；其s=0.05，则此时转子转速为_____r/min。答案：95031、三相异步电动机的电磁转矩是由_____和转子电流的有功分量共同作用产生的。答案：主磁通32、一台三相异步电动机带恒转矩负载运行，若电源电压下降，则电动机的转速减小，定子电流增大，最大转矩减小，临界转差率_______。答案：不变33、三相异步电动机在额定负载运行时，其转差率s一般在_____范围内。答案：0.01~0.0634、反馈控制系统是根据输入量和____的偏差进行调节的控制系统。答案：反馈量35、把十进制数（37）D转化为二进制数是_____。答案：10010136、PID调节中的“P”...
