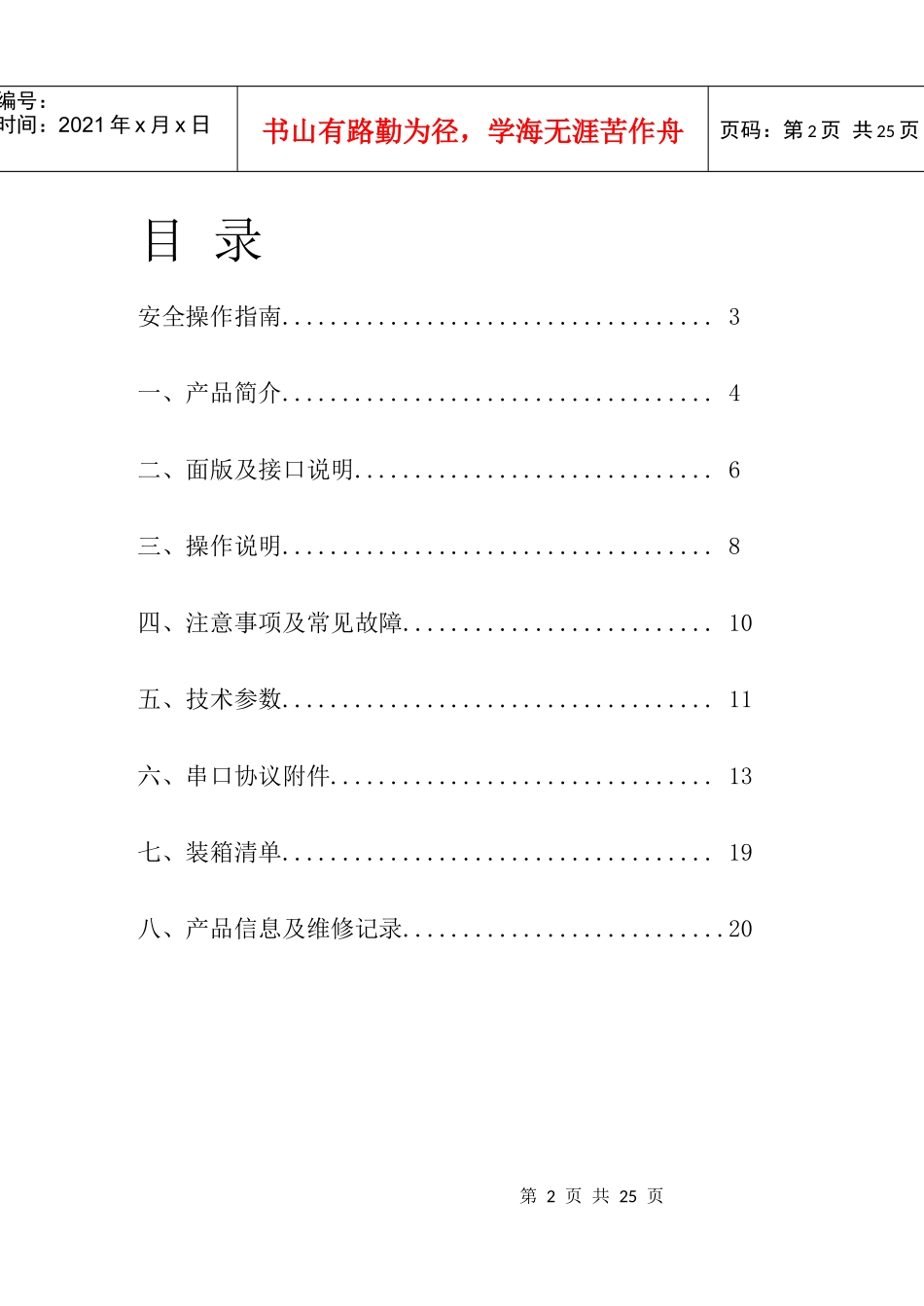

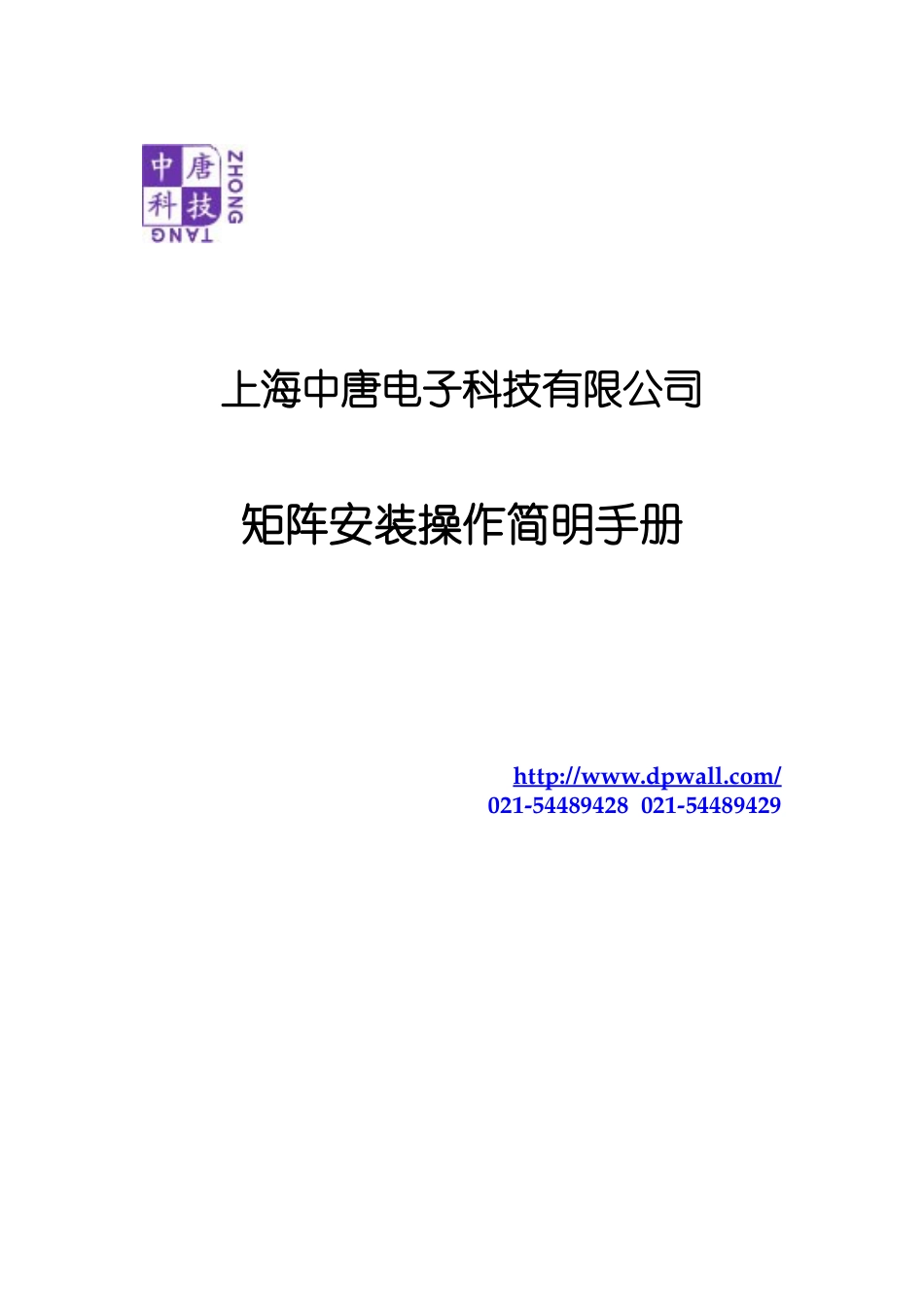

上海中唐电子科技有限公司矩阵安装操作简明手册http://www.dpwall.com/021-54489428021-54489429第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页目录安全操作指南....................................3一、产品简介....................................4二、面版及接口说明..............................6三、操作说明....................................8四、注意事项及常见故障..........................10五、技术参数....................................11六、串口协议附件................................13七、装箱清单....................................19八、产品信息及维修记录...........................20第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页安全操作指南为确保设备正常使用及人员的安全，在安装，使用和维护时，请仔细阅读并遵守以下事项：1．系统接地系统必须有良好的接地。否则，不仅对信号造成干扰、对机器也可能造成损坏，而且还可能因漏电引起意外事故。AV切换矩阵的最终接地点应连接至真地，其接地电阻应小于1。2．禁止改变原设计禁止对本产品的机械和电器设计更改或增添任何部件。否则生产厂家对由此所带来的危害性结果不负责任。3．请勿使用两芯插头，确保设备的输入电源为220V50Hz的交流电。4．机器内有交流220V高压部件，请勿擅自打开机壳，以免发生触电危险。5．不要将系统设备置于过冷或、过热或过于潮湿的地方。6．设备电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。7．阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。8．在下列操作之前一定要将设备的电源线从交流供电电源拔下：A．取下或重装设备的任何部件B．断开或重接设备的任何电器插头或其它连接9．非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。10．不要将任何化学品或液体洒在设备上或其附近。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页一．产品简介1.1矩阵切换器该系列矩阵切换器,是一款高性能的专业矩阵切换设备,根据所购型号不同可用于切换音频，视频和VGA信号。VGA信号分为DB15和RGBHV(BNC)两种。该系列矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程，电视教学、指挥控制中心、各种监控中心等场合。该系列矩阵切换器优良品质来自我们雄厚的技术实力，我们选用业界性能最好的芯片，对切换器的电路的每一个细节进行精心的设计和调试，以确保切换器的优良品质。经严格测试，VGA切换器的信号带宽为350MHz(-3db),能支持分辨率为2048x153660hz的刷新频率和1024x768100Hz的刷新频率，完全能满足各种严要求，高品质的场合；视频为60MHz（-3db），不仅能支持现在的各种制式的视频信号,也能满足将来的高清析电视(HDTV)的带宽要求。此系列矩阵切换器为用户提供了很好的人机接口，方便用户使用。本系列切换器带有单色或彩色液晶显示，RS232通讯接口，带有断电现场保护功能。可以与计算机、遥控系统或各种远端控制设备（如快思聪，AMX,CR-PGM等控制系统）配合使用。系统配备了多套串口指令，兼容主流矩阵的串口指令集。此说明书适于此系列全部切换器，根据规模不同，略有差异。1.2矩阵切换器的分类根据不同场合及不同用户的需求，矩阵系列分为以下几类：第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页音频矩阵Audio切换音频信号平衡、非平衡视频矩阵Video切换视频信号带宽100MHz音视频矩阵AV音视频信号混合切换可联控或分控VGA矩阵切换VGA模拟信号带宽350MHzVGA/A矩阵VGA、音频信号混合切换可联控或分控混合矩阵VGA和视频转化为VGA切换带宽350MHz1.3远端计算机输入、远端控制及通讯端口说明Audio、Video、AV矩阵的接口为音视频输入、输出接口，接口为标准RCA接头或BNC插座或3.5mm连接插座；VGA矩阵的接口分为电脑输入\输出接口,接口为标准15VGAHDF接头或BNC插座；矩阵均...
