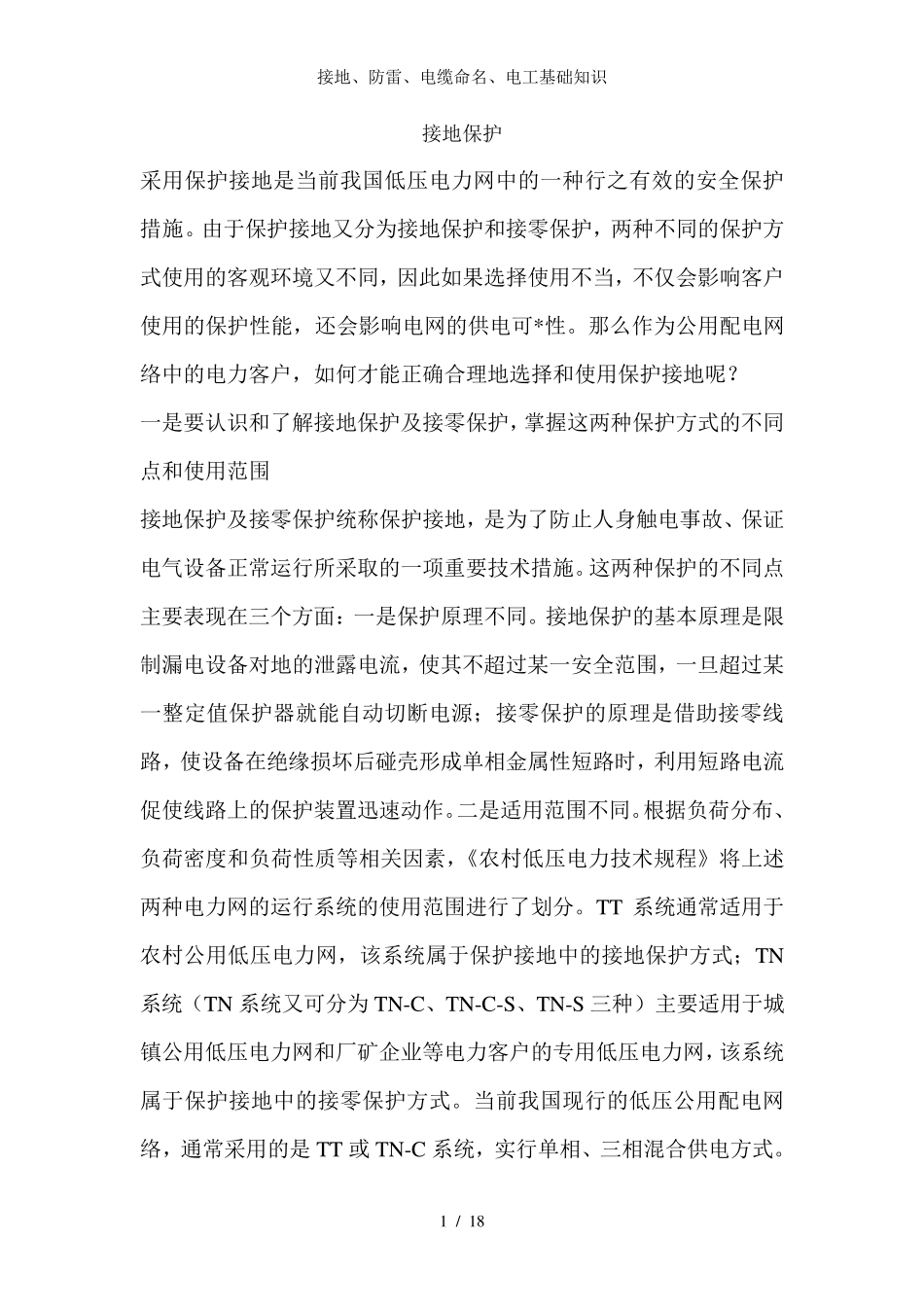

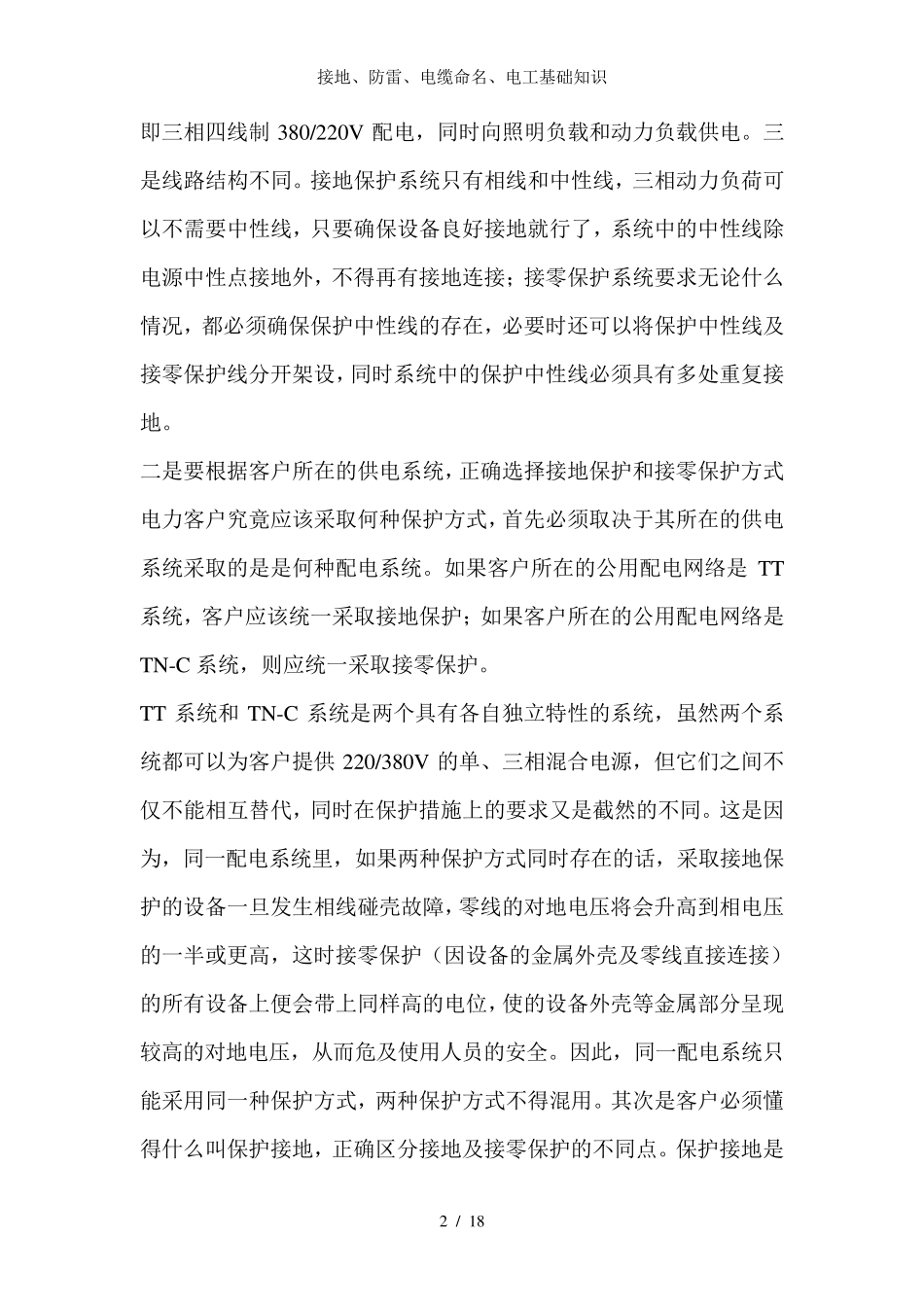

接地、防雷、电缆命名、电工基础知识1/18接地保护采用保护接地是当前我国低压电力网中的一种行之有效的安全保护措施。由于保护接地又分为接地保护和接零保护，两种不同的保护方式使用的客观环境又不同，因此如果选择使用不当，不仅会影响客户使用的保护性能，还会影响电网的供电可*性。那么作为公用配电网络中的电力客户，如何才能正确合理地选择和使用保护接地呢？一是要认识和了解接地保护及接零保护，掌握这两种保护方式的不同点和使用范围接地保护及接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。这两种保护的不同点主要表现在三个方面：一是保护原理不同。接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。二是适用范围不同。根据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、TN-C-S、TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。当前我国现行的低压公用配电网络，通常采用的是TT或TN-C系统，实行单相、三相混合供电方式。接地、防雷、电缆命名、电工基础知识2/18即三相四线制380/220V配电，同时向照明负载和动力负载供电。三是线路结构不同。接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必须确保保护中性线的存在，必要时还可以将保护中性线及接零保护线分开架设，同时系统中的保护中性线必须具有多处重复接地。二是要根据客户所在的供电系统，正确选择接地保护和接零保护方式电力客户究竟应该采取何种保护方式，首先必须取决于其所在的供电系统采取的是是何种配电系统。如果客户所在的公用配电网络是TT系统，客户应该统一采取接地保护；如果客户所在的公用配电网络是TN-C系统，则应统一采取接零保护。TT系统和TN-C系统是两个具有各自独立特性的系统，虽然两个系统都可以为客户提供220/380V的单、三相混合电源，但它们之间不仅不能相互替代，同时在保护措施上的要求又是截然的不同。这是因为，同一配电系统里，如果两种保护方式同时存在的话，采取接地保护的设备一旦发生相线碰壳故障，零线的对地电压将会升高到相电压的一半或更高，这时接零保护（因设备的金属外壳及零线直接连接）的所有设备上便会带上同样高的电位，使的设备外壳等金属部分呈现较高的对地电压，从而危及使用人员的安全。因此，同一配电系统只能采用同一种保护方式，两种保护方式不得混用。其次是客户必须懂得什么叫保护接地，正确区分接地及接零保护的不同点。保护接地是接地、防雷、电缆命名、电工基础知识3/18指家用电器、电力设备等由于绝缘的损坏可能使得其金属外壳带电，为了防止这种电压危及人身安全而设置的接地称为保护接地。将金属外壳用保护接地线（PEE）及接地极直接连接的叫接地保护；当将金属外壳用保护线（PE）及保护中性线（PEN）相连接的则称之为接零保护。三是要依据两种保护方式的不同设置要求，规范设计、施工工艺标准规范客户受电端建筑物内的配电线路设计、施工工艺标准和要求，通过对新建或改造的客户建筑物的室内配电部分，实施以局部三相五线制或单相三线制，取代TT或TN-C系统中的三相四线制或单相二线制配电模式，可以有效实现客户端的保护接地。所谓“局部三相五线制或单相三线制”就是在低压线路接入客户后，客户要改变原来的传统配线模式，在原来的三相四线制和单相二线制配线的基础上，分别各增加一条保护线接入到客户每一个需要实施接地保护电器插座的接地线端子上。为了便于维护和管理，这条保护线的室内引出和室外引入端的交...
