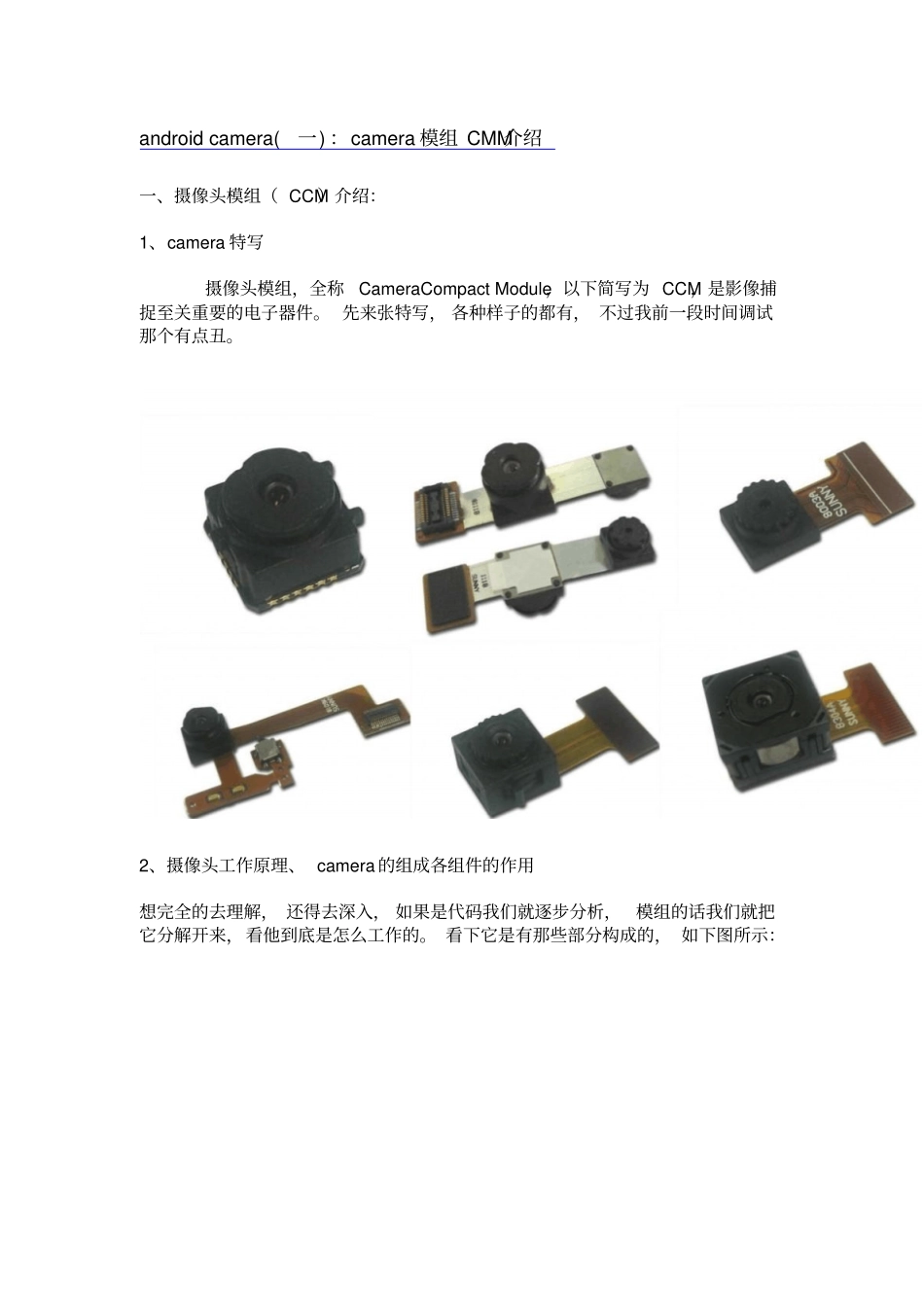

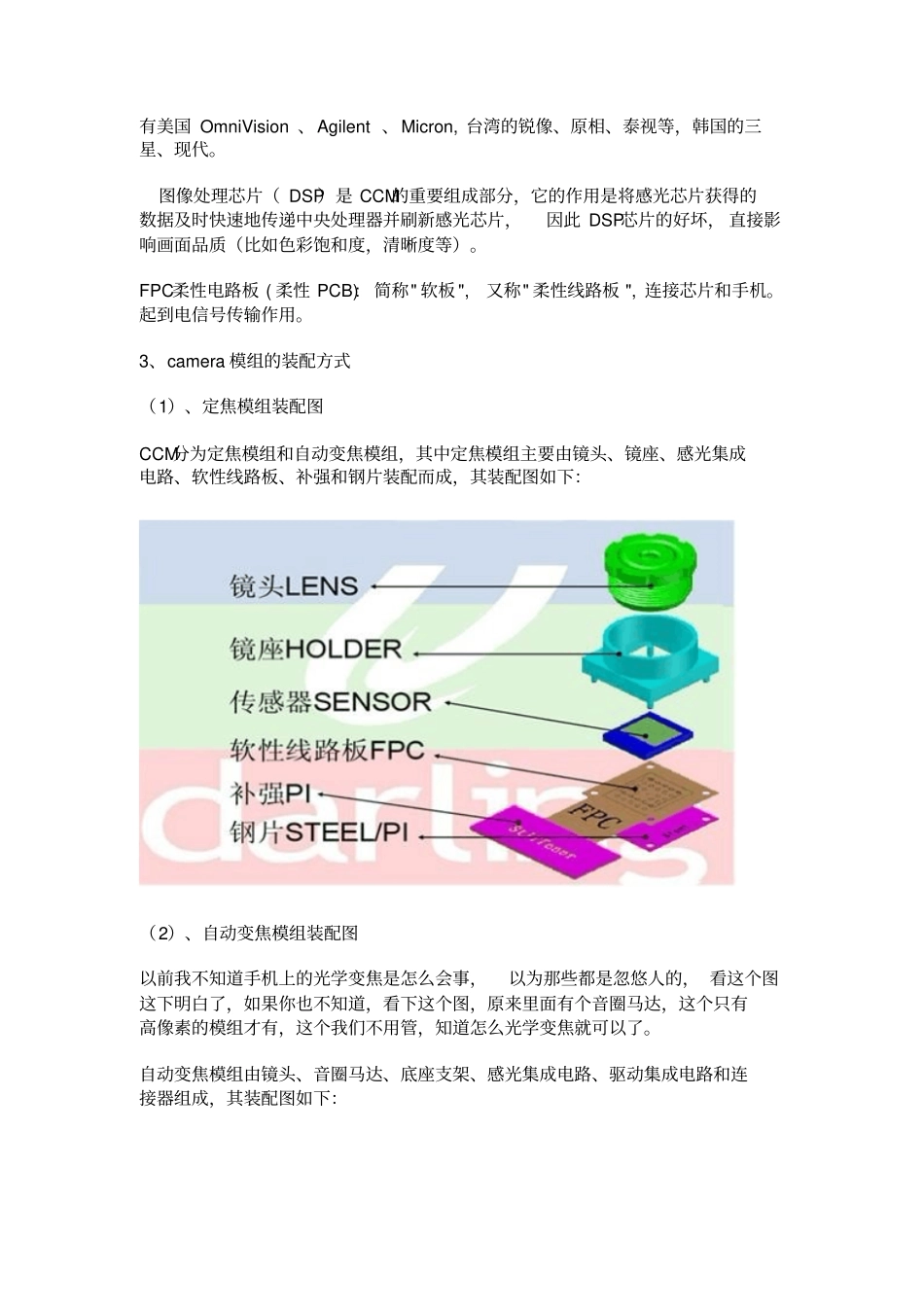

androidcamera(一)：camera模组CMM介绍一、摄像头模组（CCM）介绍：1、camera特写摄像头模组，全称CameraCompactModule，以下简写为CCM，是影像捕捉至关重要的电子器件。先来张特写，各种样子的都有，不过我前一段时间调试那个有点丑。2、摄像头工作原理、camera的组成各组件的作用想完全的去理解，还得去深入，如果是代码我们就逐步分析，模组的话我们就把它分解开来，看他到底是怎么工作的。看下它是有那些部分构成的，如下图所示：（1）、工作原理：物体通过镜头（lens）聚集的光,通过CMOS或CCD集成电路，把光信号转换成电信号，再经过内部图像处理器（ISP）转换成数字图像信号输出到数字信号处理器（DSP）加工处理，转换成标准的GRB、YUV等格式图像信号。（2）、CCM包含四大件：镜头(lens)、传感器（sensor）、软板（FPC）、图像处理芯片（DSP）。决定一个摄像头好坏的重要部件是：镜头（lens）、图像处理芯片（DSP）、传感器（sensor）。CCM的关键技术为：光学设计技术、非球面镜制作技术、光学镀膜技术。镜头（lens）是相机的灵魂，镜头(lens)对成像的效果有很重要的作用，是利用透镜的折射原理，景物光线通过镜头，在聚焦平面上形成清晰的影像，通过感光材料CMOS或CCD感光器记录景物的影像。镜头厂家主要集中在台湾、日本和韩国，镜头这种光学技术含量高的产业有比较高的门槛，业内比较知名的企业如富士精机、柯尼卡美能达、大立光、Enplas等传感器（sensor）是CCM的核心模块，目前广泛使用的有两种：一种是广泛使用的CCD（电荷藕合）元件；另一种是CMOS（互补金属氧化物导体）器件。电荷藕合器件图像传感器CCD（ChargeCoupledDevice），它使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号。CCD由许多感光单位组成，通常以百万像素为单位。当CCD表面受到光线照射时，每个感光单位会将电荷反映在组件上，所有的感光单位所产生的信号加在一起，就构成了一幅完整的画面。CCD传感器模块以日本厂商为主导，全球规模市场有90%以上被日本厂商垄断，以索尼、松下、夏普为龙头。互补性氧化金属半导体CMOS（ComplementaryMetal-OxideSemiconductor）主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带–电）和P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。CMOS传感器主要美国、台湾和韩国为主导，主要生产厂家有美国OmniVision、Agilent、Micron,台湾的锐像、原相、泰视等，韩国的三星、现代。图像处理芯片（DSP）是CCM的重要组成部分，它的作用是将感光芯片获得的数据及时快速地传递中央处理器并刷新感光芯片，因此DSP芯片的好坏，直接影响画面品质（比如色彩饱和度，清晰度等）。FPC柔性电路板(柔性PCB):简称"软板",又称"柔性线路板",连接芯片和手机。起到电信号传输作用。3、camera模组的装配方式（1）、定焦模组装配图CCM分为定焦模组和自动变焦模组，其中定焦模组主要由镜头、镜座、感光集成电路、软性线路板、补强和钢片装配而成，其装配图如下：（2）、自动变焦模组装配图以前我不知道手机上的光学变焦是怎么会事，以为那些都是忽悠人的，看这个图这下明白了，如果你也不知道，看下这个图，原来里面有个音圈马达，这个只有高像素的模组才有，这个我们不用管，知道怎么光学变焦就可以了。自动变焦模组由镜头、音圈马达、底座支架、感光集成电路、驱动集成电路和连接器组成，其装配图如下：（3）、3D模组传说中的3D是怎么会事，多几台摄像机拍摄。手机上也有了？？有点强大看人家手机上用的，感觉看着不太好看，高科技的东西开始就是做得丑了一点，我们了解有这个东西就行了：4、摄像头的一些技术指标（1）、图像解析度/分辨率(Resolution)QSIF/QQVGA160x12019200QCIF176x14425344SIF/QVGA320x24076800CIF352x28810137610万像素VGA640x48030720030万像素(35万是指648X488)SVGA800x60048000050万像素XGA1024x76878643880万像素SXGA1280x10241310720130万像素UXGA1600x12001920000200万像素QXGA2048x15363145728300万像素(320W)QSXGA2592x19445038848500万像素2816x211229473926...
