Arduino教程第四十二课Arduino伺服电机VIP免费

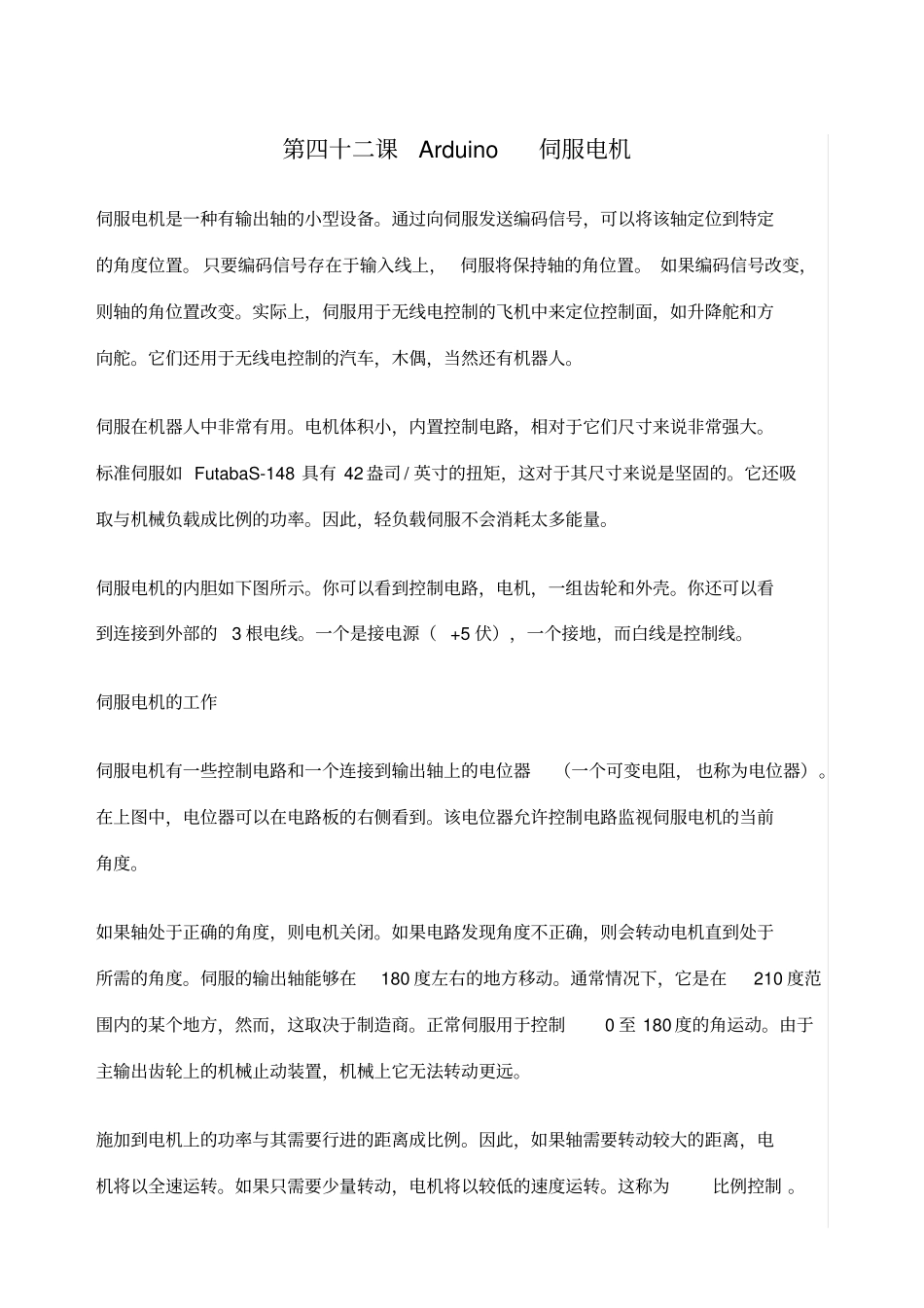

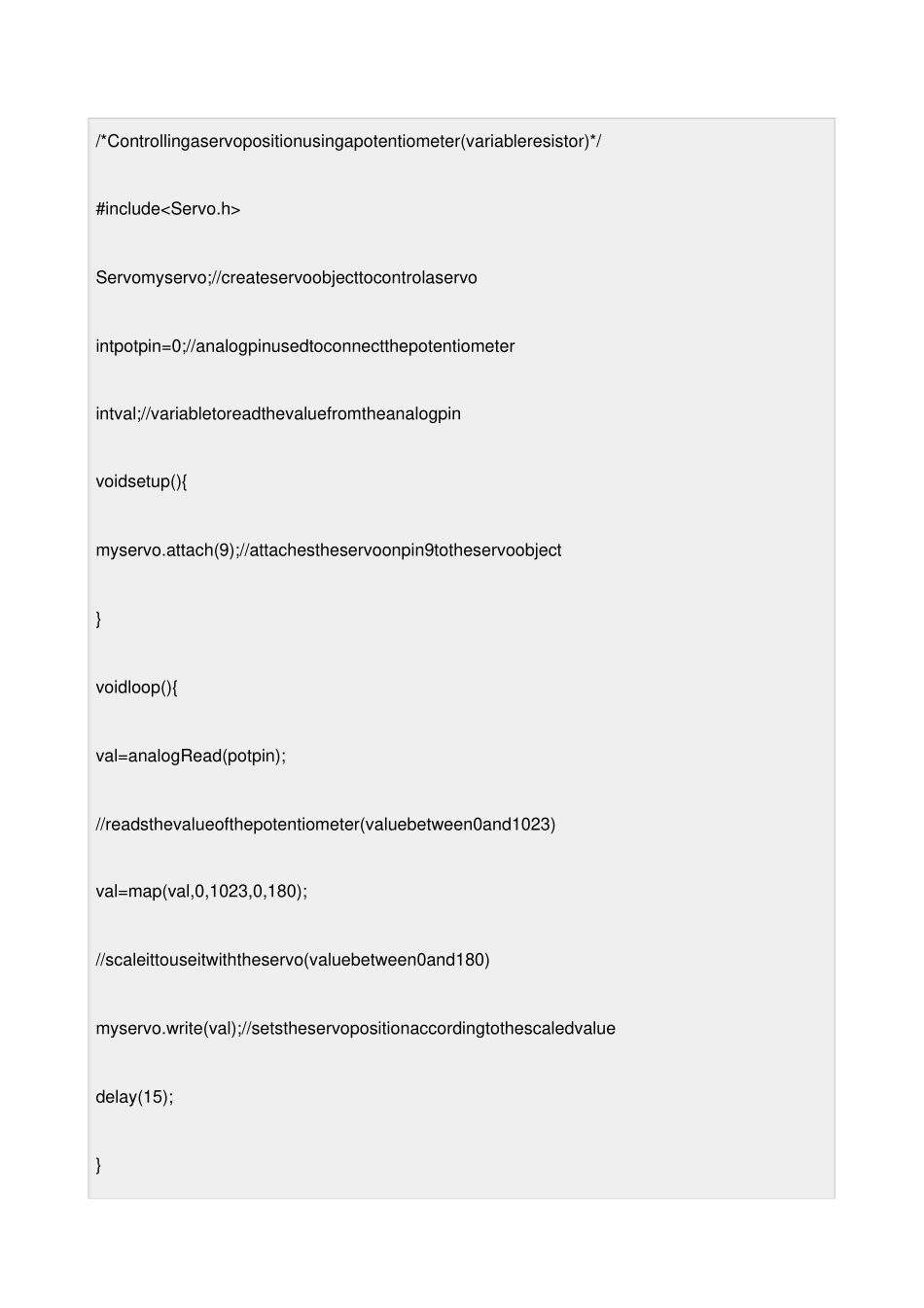

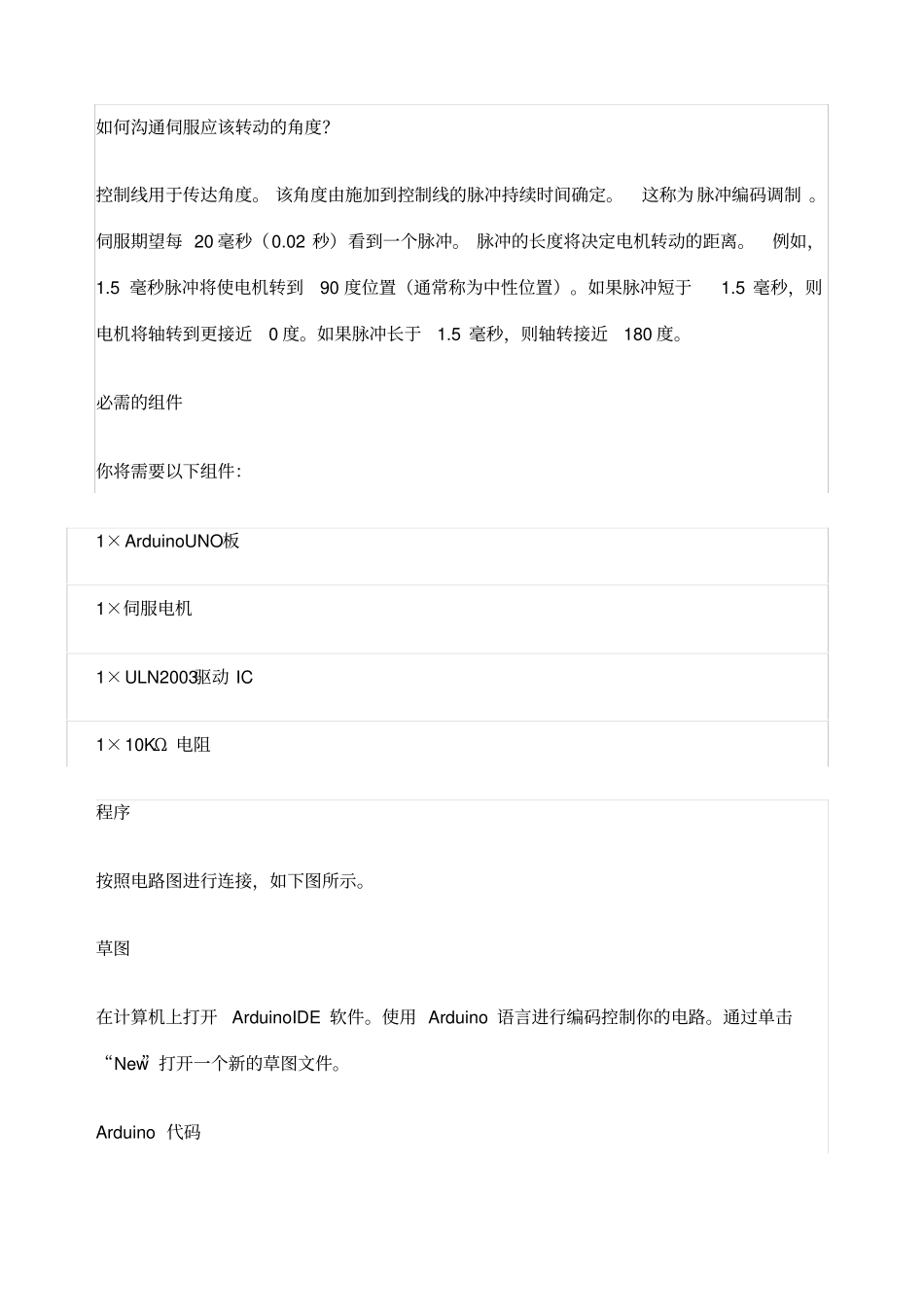

第四十二课Arduino伺服电机伺服电机是一种有输出轴的小型设备。通过向伺服发送编码信号，可以将该轴定位到特定的角度位置。只要编码信号存在于输入线上，伺服将保持轴的角位置。如果编码信号改变，则轴的角位置改变。实际上，伺服用于无线电控制的飞机中来定位控制面，如升降舵和方向舵。它们还用于无线电控制的汽车，木偶，当然还有机器人。伺服在机器人中非常有用。电机体积小，内置控制电路，相对于它们尺寸来说非常强大。标准伺服如FutabaS-148具有42盎司/英寸的扭矩，这对于其尺寸来说是坚固的。它还吸取与机械负载成比例的功率。因此，轻负载伺服不会消耗太多能量。伺服电机的内胆如下图所示。你可以看到控制电路，电机，一组齿轮和外壳。你还可以看到连接到外部的3根电线。一个是接电源（+5伏），一个接地，而白线是控制线。伺服电机的工作伺服电机有一些控制电路和一个连接到输出轴上的电位器（一个可变电阻，也称为电位器）。在上图中，电位器可以在电路板的右侧看到。该电位器允许控制电路监视伺服电机的当前角度。如果轴处于正确的角度，则电机关闭。如果电路发现角度不正确，则会转动电机直到处于所需的角度。伺服的输出轴能够在180度左右的地方移动。通常情况下，它是在210度范围内的某个地方，然而，这取决于制造商。正常伺服用于控制0至180度的角运动。由于主输出齿轮上的机械止动装置，机械上它无法转动更远。施加到电机上的功率与其需要行进的距离成比例。因此，如果轴需要转动较大的距离，电机将以全速运转。如果只需要少量转动，电机将以较低的速度运转。这称为比例控制。如何沟通伺服应该转动的角度？控制线用于传达角度。该角度由施加到控制线的脉冲持续时间确定。这称为脉冲编码调制。伺服期望每20毫秒（0.02秒）看到一个脉冲。脉冲的长度将决定电机转动的距离。例如，1.5毫秒脉冲将使电机转到90度位置（通常称为中性位置）。如果脉冲短于1.5毫秒，则电机将轴转到更接近0度。如果脉冲长于1.5毫秒，则轴转接近180度。必需的组件你将需要以下组件：1×ArduinoUNO板1×伺服电机1×ULN2003驱动IC1×10KΩ电阻程序按照电路图进行连接，如下图所示。草图在计算机上打开ArduinoIDE软件。使用Arduino语言进行编码控制你的电路。通过单击“New”打开一个新的草图文件。Arduino代码/*Controllingaservopositionusingapotentiometer(variableresistor)*/#includeServomyservo;//createservoobjecttocontrolaservointpotpin=0;//analogpinusedtoconnectthepotentiometerintval;//variabletoreadthevaluefromtheanalogpinvoidsetup(){myservo.attach(9);//attachestheservoonpin9totheservoobject}voidloop(){val=analogRead(potpin);//readsthevalueofthepotentiometer(valuebetween0and1023)val=map(val,0,1023,0,180);//scaleittouseitwiththeservo(valuebetween0and180)myservo.write(val);//setstheservopositionaccordingtothescaledvaluedelay(15);}代码说明伺服电机有三个端子：电源，接地和信号。电源线通常为红色，应连接到Arduino上的5V引脚。接地线通常为黑色或棕色，应连接到ULN2003IC(10-16)的一个端子。为了保护你的Arduino板免受损坏，你将需要一些驱动IC来处理这些。这里我们使用ULN2003IC来驱动伺服电机。信号引脚通常为黄色或橙色，应连接到Arduino引脚9。连接电位器分压器是串联电路中的电阻器，其将输出电压缩放到施加的输入电压的特定比例。下面是电路图：Vout是输出电位，取决于施加的输入电压（Vin）和电阻（R1和R2）。这意味着流过R1的电流也将流过R2而不被分流。在上述等式中，随着R的值改变，Vout相对于输入电压Vin而缩放。通常，电位器是一个分压器，它可以根据可变电阻的值而使用旋钮来缩放电路的输出电压。它有三个引脚：GND，Signal和+5V，如下图所示：结果通过更改电位器的NOP位置，伺服电机将改变其角度。
