北京金钻芯科技中科院存储技术解决方案VIP免费

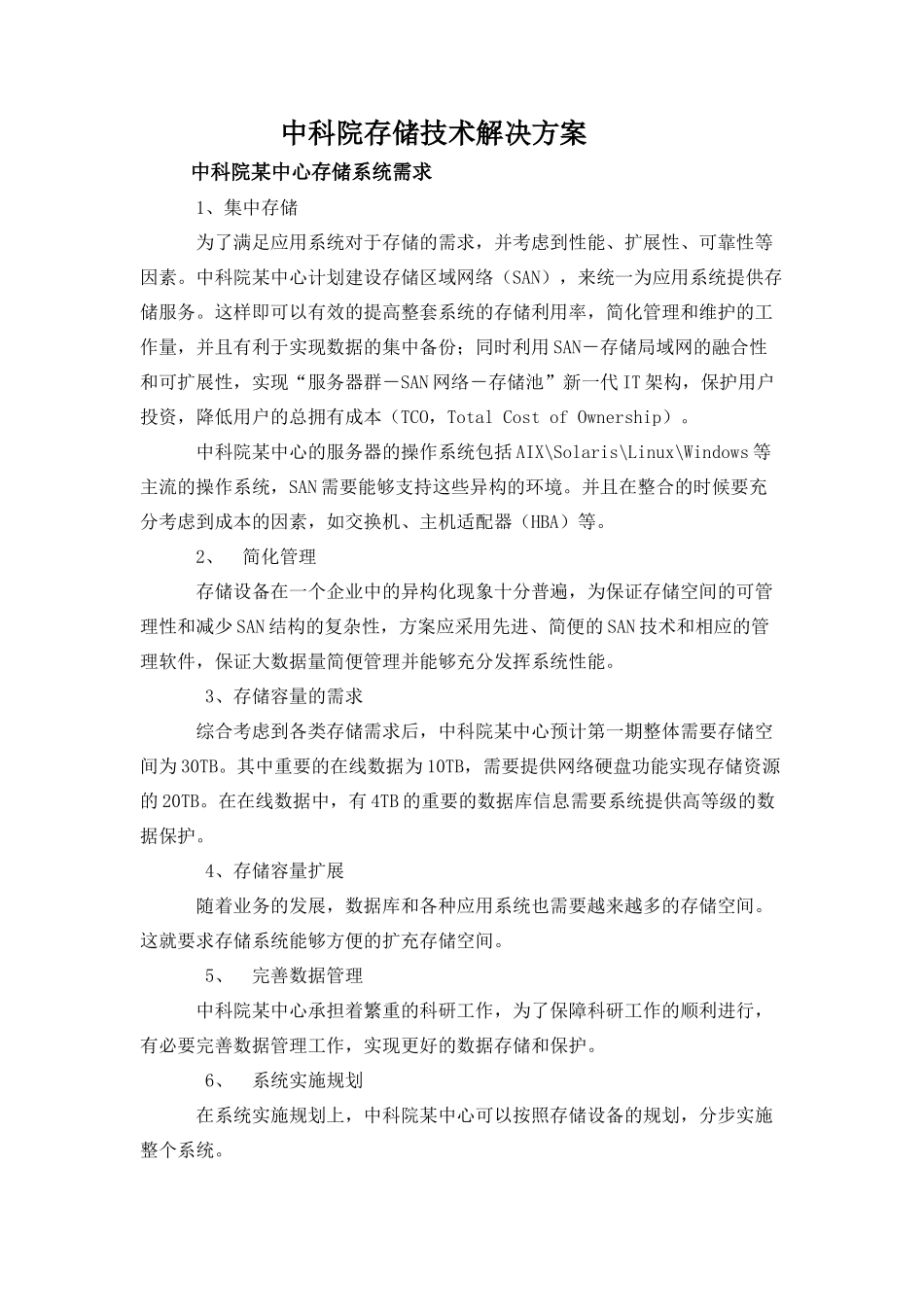

中科院存储技术解决方案中科院某中心存储系统需求1、集中存储为了满足应用系统对于存储的需求，并考虑到性能、扩展性、可靠性等因素。中科院某中心计划建设存储区域网络（SAN），来统一为应用系统提供存储服务。这样即可以有效的提高整套系统的存储利用率，简化管理和维护的工作量，并且有利于实现数据的集中备份；同时利用SAN－存储局域网的融合性和可扩展性，实现“服务器群－SAN网络－存储池”新一代IT架构，保护用户投资，降低用户的总拥有成本（TCO，TotalCostofOwnership）。中科院某中心的服务器的操作系统包括AIX\Solaris\Linux\Windows等主流的操作系统，SAN需要能够支持这些异构的环境。并且在整合的时候要充分考虑到成本的因素，如交换机、主机适配器（HBA）等。2、简化管理存储设备在一个企业中的异构化现象十分普遍，为保证存储空间的可管理性和减少SAN结构的复杂性，方案应采用先进、简便的SAN技术和相应的管理软件，保证大数据量简便管理并能够充分发挥系统性能。3、存储容量的需求综合考虑到各类存储需求后，中科院某中心预计第一期整体需要存储空间为30TB。其中重要的在线数据为10TB，需要提供网络硬盘功能实现存储资源的20TB。在在线数据中，有4TB的重要的数据库信息需要系统提供高等级的数据保护。4、存储容量扩展随着业务的发展，数据库和各种应用系统也需要越来越多的存储空间。这就要求存储系统能够方便的扩充存储空间。5、完善数据管理中科院某中心承担着繁重的科研工作，为了保障科研工作的顺利进行，有必要完善数据管理工作，实现更好的数据存储和保护。6、系统实施规划在系统实施规划上，中科院某中心可以按照存储设备的规划，分步实施整个系统。存储架构设计方案在IP-SAN的方案设计中，共分为四个部分，分别是集中存储、持续数据保护、数据备份以及应用服务器系统保护。集中存储将要搭建IPSAN的存储架构，提供10TB的可用容量。其中4TB重要的业务数据存储在宏杉科技的MS3000产品中，使用NAS系统，提供网络硬盘的共享空间6TB，用于数据中心人员日常数据的存储。持续数据保护用于核心业务数据的保护手段，提供最快10秒钟的系统恢复速度（RTO），最少10分钟的数据损失量（RPO）。保障业务系统的连续进行。采用备份软件建设统一的备份环境，完成分散的多台服务器数据备份。备份介质可以选择虚拟磁带库或者磁盘阵列。应用服务器系统保护能够实现对应用服务器数据和系统的“克隆”，一旦出现数据损坏、系统崩溃的情况，能够快速地进行恢复，保证系统的正常运行。在集中存储中，以MS3000为核心存储系统，支持采用多块网卡的高可靠性设计，完全能够满足数据库服务器等关键业务对于存储区域网络的性能和可靠性的要求。所有需要连接MS3000的服务器，如数据库服务器，只要安装千兆网卡，并安装软件的iSCSIInitiator，就可以通过以太网获得存储设备，从而不需要购置价格昂贵的HBA卡。主流的操作系统AIX\Solaris\Linux\Windows都支持这种千兆网卡加软件的iSCSIInitiator的实现方式。对于那些对于CPU负荷比较重的服务器，也可以安装通过的HBA卡的方式连接到系统，将部分存储运算交给HBA卡完成，从而减轻主机CPU的负荷。中科院某中心将会采购多种服务器邮件等应用，MS3000能够利用多种集群软件实现双机热备。例如IBM集群软件HACMP，ROSE等，保证Oracle数据库等系统的高可用性。MS3000还可以通过多路径软件为应用主机提供多链路负载均衡和故障切换功能。为了实现多链路冗余，数据库服务器需要在原有2块网口的基础上，增加新的网卡，或者增加iSCSI的HBA卡。日后如果需要扩展应用服务器的存储，可以随时安装操作系统所对应的iSCSIInitiator，配合以太网卡连接到存储系统。MS3000通过划分不同的卷，以保证各个应用系统互不干扰.为了保护存储设备上的各种文件资料的安全，并提供高可靠的数据保护，不采用传统的数据备份手段（磁带），而是采用持续数据保护（CDP）。把MS3000上的文件数据按照一定的策略以异步的方式复制到近线存储设备上。近线存储由一台MS3100组成，MS3100配备10块磁盘，采用RAID5机制，能够实现6TB的可用容量。考虑到近线存储设备除了要为主存储提供1：1的...
