AutoCAD-工程师参考样题VIP专享VIP免费

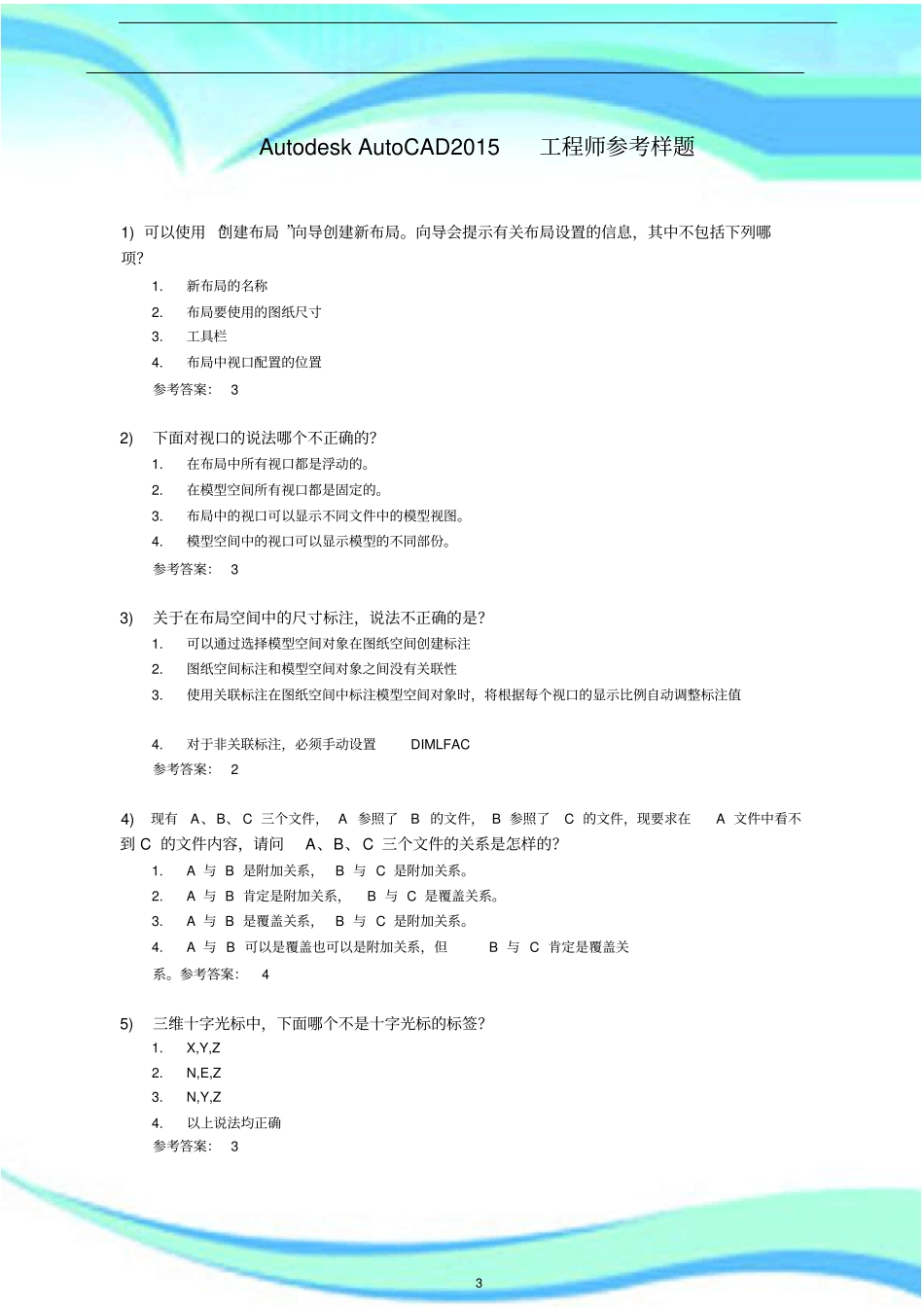

AutoCAD-工程师参考样题2————————————————————————————————作者：————————————————————————————————日期：3AutodeskAutoCAD2015工程师参考样题1)可以使用“创建布局”向导创建新布局。向导会提示有关布局设置的信息，其中不包括下列哪项？1.新布局的名称2.布局要使用的图纸尺寸3.工具栏4.布局中视口配置的位置参考答案：32)下面对视口的说法哪个不正确的？1.在布局中所有视口都是浮动的。2.在模型空间所有视口都是固定的。3.布局中的视口可以显示不同文件中的模型视图。4.模型空间中的视口可以显示模型的不同部份。参考答案：33)关于在布局空间中的尺寸标注，说法不正确的是？1.可以通过选择模型空间对象在图纸空间创建标注2.图纸空间标注和模型空间对象之间没有关联性3.使用关联标注在图纸空间中标注模型空间对象时，将根据每个视口的显示比例自动调整标注值4.对于非关联标注，必须手动设置DIMLFAC参考答案：24)现有A、B、C三个文件，A参照了B的文件，B参照了C的文件，现要求在A文件中看不到C的文件内容，请问A、B、C三个文件的关系是怎样的？1.A与B是附加关系，B与C是附加关系。2.A与B肯定是附加关系，B与C是覆盖关系。3.A与B是覆盖关系，B与C是附加关系。4.A与B可以是覆盖也可以是附加关系，但B与C肯定是覆盖关系。参考答案：45)三维十字光标中，下面哪个不是十字光标的标签？1.X,Y,Z2.N,E,Z3.N,Y,Z4.以上说法均正确参考答案：346)打开附带图片，其中外部参照文件的图层为？1.follr01、floor02、wall012.0、floor01、floor02、wall013.0、floor01、floor024.wall01参考答案：27)三维基础工作空间中不包括以下哪个选项卡？1.默认2.实体3.可视化4.插入参考答案：28)实体中的拉伸命令和实体编辑中的拉伸命令有什么区别？1.没什么区别2.前者是对多段线拉伸后者是对面域拉伸3.前者是由二维线框转为实体，后者是拉伸实体中的一个面4.前者是拉伸实体中的一个面，后者是由二维线框转为实体参考答案：39)SURFTAB1和SURFTAB2是设置三维的哪个系统变量？1.设置物体的密度2.设置物体的长宽3.设置曲面的形状4.设置物体的网格密度参考答案：410)AutoCAD软件可以进行三维设计，但不能进行?1.线框建模2.表面建模3.实体建模4.参数化建模参考答案：411)在三点定义UCS时，其中第三点表示为？1.坐标系原点2.X轴正方向3.Y轴正方向4.Z轴正方形参考答案：3512)如何使用.bak文件恢复AutoCAD图形？1.使用recover来进行修复2.更改.bak扩展名为.dwg3.导出文件为dxf，然后再把dxf文件导入到一个新文件中4.以上说法均可以参考答案：413)标准检查中在什么样的情况下会在应用程序窗口的右下角（状态栏托盘中）将显示弹出消息？1.关联的标准文件丢失2.工作时发生了冲突3.多个标准文件冲突4.关联的标准文件丢失和工作时发生了冲突参考答案：414)在“创建图纸集”向导中，图纸集的创建可以从？1.样例图纸集2.现有图形3.图形样板4.样例图纸集和现有图形参考答案：415)在启动向导中，AutoCAD使用的样板图形文件的扩展名是什么？1.dwg2.dwt3.bak4.dws参考答案：216)创建工具栏的过程中，以下哪些说法是错误的？1.无法在工具按钮之间创建分隔符2.工具按钮的提示内容不能自定义3.工具按钮的命令名称不能自定义4.工具按钮的图像可大可小参考答案：1,2,317)以下关于自定义工作空间中的有关操作哪项是错误的？1.不能控制功能区选项卡中的各选项卡的显示顺序。2.可以控制菜单栏上菜单的显示顺序。3.可以控制选项板的“显示”及“方向”。4.自定义的工作空间可以设置为默认的工作空间。参考答案：1618)如图所示，图中的两个小圆半径相等，则A的值应为？1.31.942.31.913.31.974.以上答案都不正确参考答案：119)如图所示，阴影部分B的面积为多少？1.95.1322.94.3183.94.8364.95.379参考答案：2720)左图修剪对象时，选择修剪对象时直接按回车键，然后在选择要修剪的对象时，按住键进行选择，下列结果正确的是：1.A2.B3.C4.D参考答案：421)多重引线样式中，其引线类型不包括以下的哪一项？1.单行文字2.多行文字3.块4.无参考答案：122)左图中，旋转图形1...
