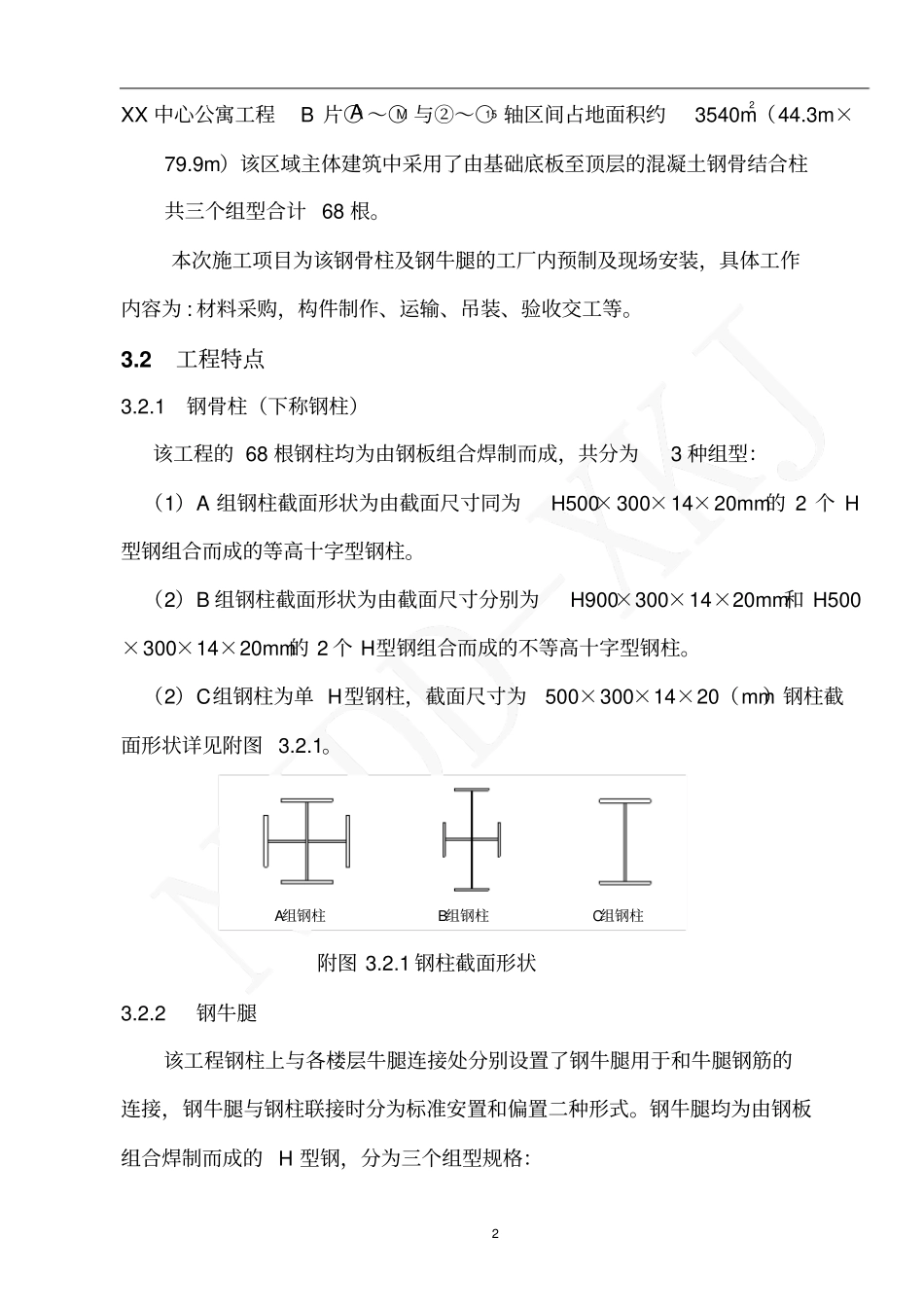

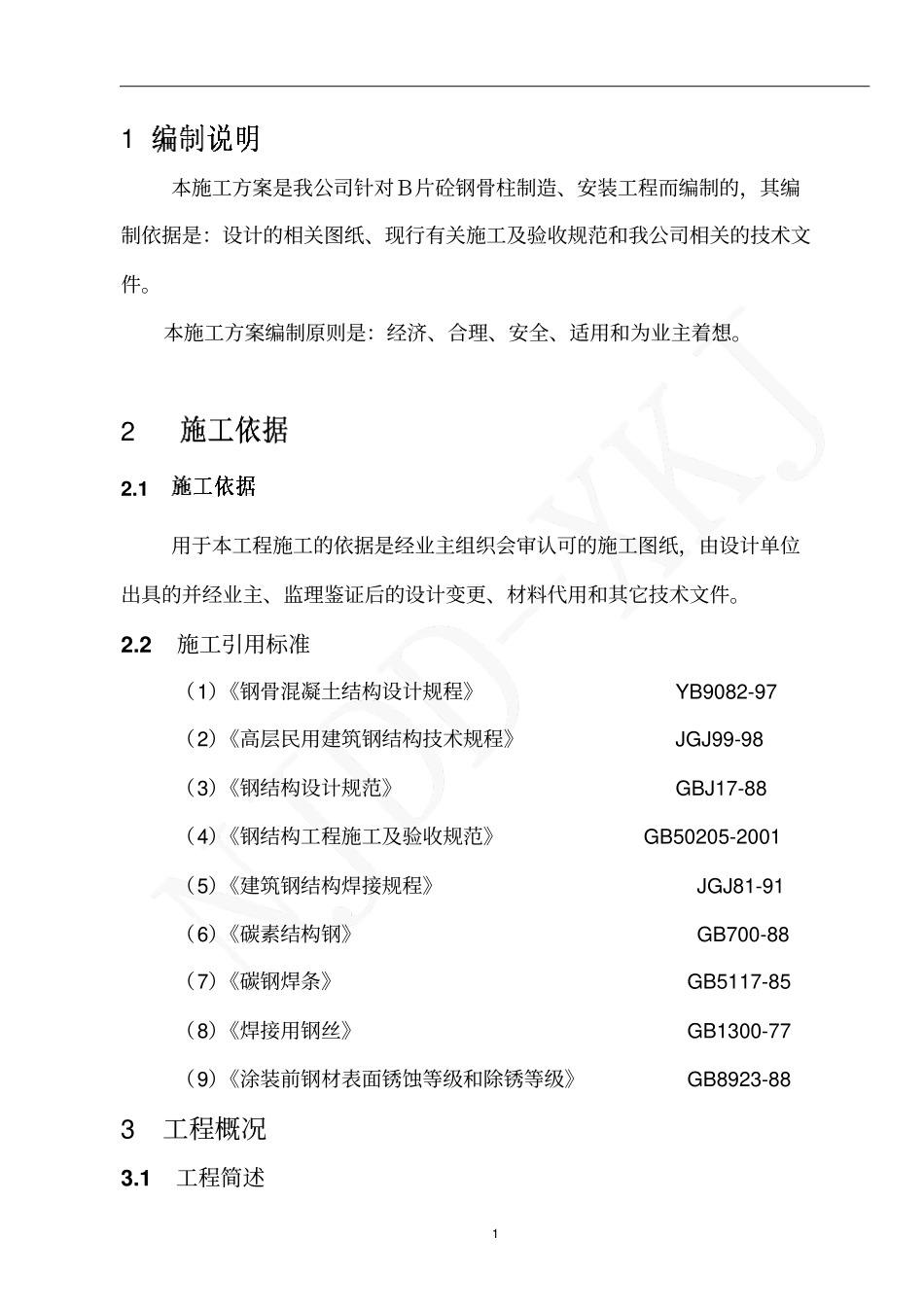

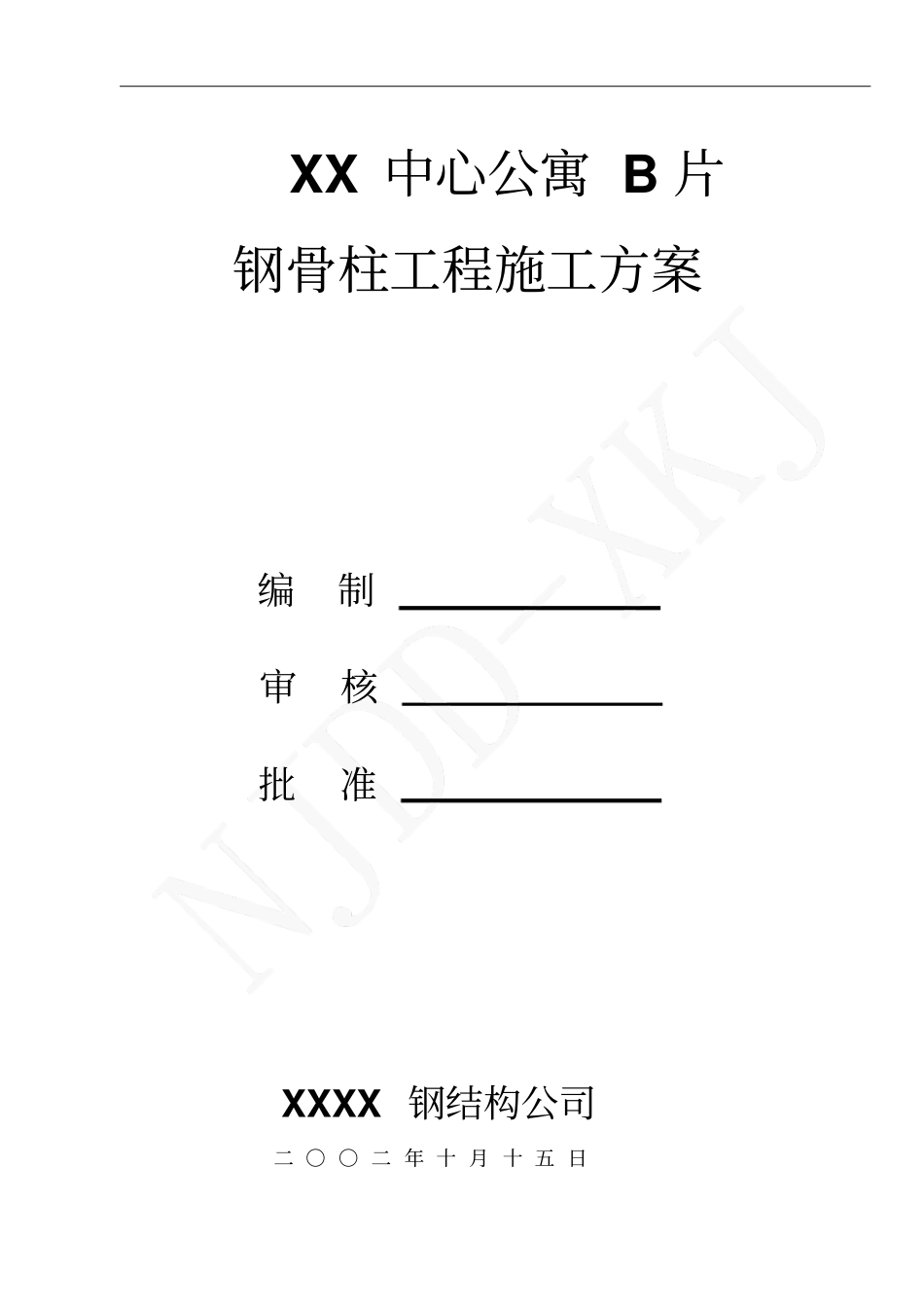

XX中心公寓B片钢骨柱工程施工方案编制审核批准XXXX钢结构公司二○○二年十月十五日11本施工方案是我公司针对Ｂ片砼钢骨柱制造、安装工程而编制的，其编制依据是：设计的相关图纸、现行有关施工及验收规范和我公司相关的技术文件。本施工方案编制原则是：经济、合理、安全、适用和为业主着想。22.1用于本工程施工的依据是经业主组织会审认可的施工图纸，由设计单位出具的并经业主、监理鉴证后的设计变更、材料代用和其它技术文件。2.2施工引用标准（1）《钢骨混凝土结构设计规程》YB9082-97（2）《高层民用建筑钢结构技术规程》JGJ99-98（3）《钢结构设计规范》GBJ17-88（4）《钢结构工程施工及验收规范》GB50205-2001（5）《建筑钢结构焊接规程》JGJ81-91（6）《碳素结构钢》GB700-88（7）《碳钢焊条》GB5117-85（8）《焊接用钢丝》GB1300-77（9）《涂装前钢材表面锈蚀等级和除锈等级》GB8923-883工程概况3.1工程简述2XX中心公寓工程B片○A～○M与②～○15轴区间占地面积约3540m2（44.3m×79.9m）该区域主体建筑中采用了由基础底板至顶层的混凝土钢骨结合柱共三个组型合计68根。本次施工项目为该钢骨柱及钢牛腿的工厂内预制及现场安装，具体工作内容为:材料采购，构件制作、运输、吊装、验收交工等。3.2工程特点3.2.1钢骨柱（下称钢柱）该工程的68根钢柱均为由钢板组合焊制而成，共分为3种组型：（1）A组钢柱截面形状为由截面尺寸同为H500×300×14×20mm的2个H型钢组合而成的等高十字型钢柱。（2）B组钢柱截面形状为由截面尺寸分别为H900×300×14×20mm和H500×300×14×20mm的2个H型钢组合而成的不等高十字型钢柱。（2）C组钢柱为单H型钢柱，截面尺寸为500×300×14×20（mm）钢柱截面形状详见附图3.2.1。B组钢柱A组钢柱C组钢柱附图3.2.1钢柱截面形状3.2.2钢牛腿该工程钢柱上与各楼层牛腿连接处分别设置了钢牛腿用于和牛腿钢筋的连接，钢牛腿与钢柱联接时分为标准安置和偏置二种形式。钢牛腿均为由钢板组合焊制而成的H型钢，分为三个组型规格：3（1）C组H型钢牛腿截面为H×250×14×20mm、长300mm。（2）F组H型钢牛腿截面为H×170×14×20mm、长300mm。（3）G组H型钢牛腿截面为H×250×14×20mm、长300mm。钢牛腿截面形状详见附图3.2.2C组钢牛腿F组钢牛腿G组钢牛腿附图3.2.2钢牛腿示意图3.2.3穿筋孔为便于现场钢筋的安置在钢柱及牛腿上布置了穿筋孔，其中柱体上的圆孔采用机械钻制，牛腿上的椭圆孔采用气割成型。根据设计要求钢柱翼板上不允许打孔，应打在钢柱腹板上。土建的梁柱钢筋与钢梁、钢柱穿插时，除了在钢柱、钢梁有钢筋穿过的孔，事先按图纸给定轴线标高处在工厂内完成钻孔处。如在现场遇到孔与所穿筋部位不相符合时，应及时配合土建调整孔位（用磁力座钻直接在柱梁上钻孔或扩孔）。对于重新钻孔或扩孔后，间隙过大的孔应采用补强方法进行焊补。3.2.4加筋板钢柱柱体内与牛腿连接节点处均设有加筋板,每节点上,下端各一组每组4块。加筋板安置详见附图3.2.3。4加筋板加筋板加筋板钢牛腿钢牛腿加筋板加筋板钢牛腿加筋板附图3.2.3加筋板安置图3.2.5附加翼板钢柱上偏置安装的钢牛腿节点处采用附加翼板进行联接并对应采用非标加筋板。详见附图3.2.4。B组钢柱非标加筋板附加翼板钢牛腿振捣孔加筋板钢牛腿附加翼板高度梁高加筋板附加翼板A组钢柱加筋板振捣孔非标加筋板钢牛腿附加翼板附图3.2.4附加翼板安置图3.2.6栓钉在各钢柱柱脚部位和部份钢柱的牛腿节点处焊有Φ19，长为80mm的栓钉。钢柱栓钉布置详见附图5附图3.2.5钢柱栓钉布置图3.2.7焊接：（1）钢柱和节点的连接均采用焊接，焊缝质量等级为二级。焊缝采用超声波进行无损检验。（2）H钢柱翼板与腹板、腹板与腹板的组合焊缝为全熔透T型焊缝。组合焊缝详见附图3.2.7-（2）余同余同余同附图3.2.7-（2）组合焊缝示意图（3）钢柱工地对接焊时，翼缘板接头采用带垫板的全熔透焊缝，上柱翼缘开V形坡口；腹板接头为上柱开K形坡口的全熔透焊缝。详见附图3.2.6=（3）。翼板坡口详图腹板坡口详图上层柱上层柱下层柱下层柱垫板附图3.2.6-(3)对接焊缝示意图（4）钢牛腿与钢柱对接时采用带垫板的全熔透焊缝纫，牛腿翼缘开V形坡口；加劲板...
