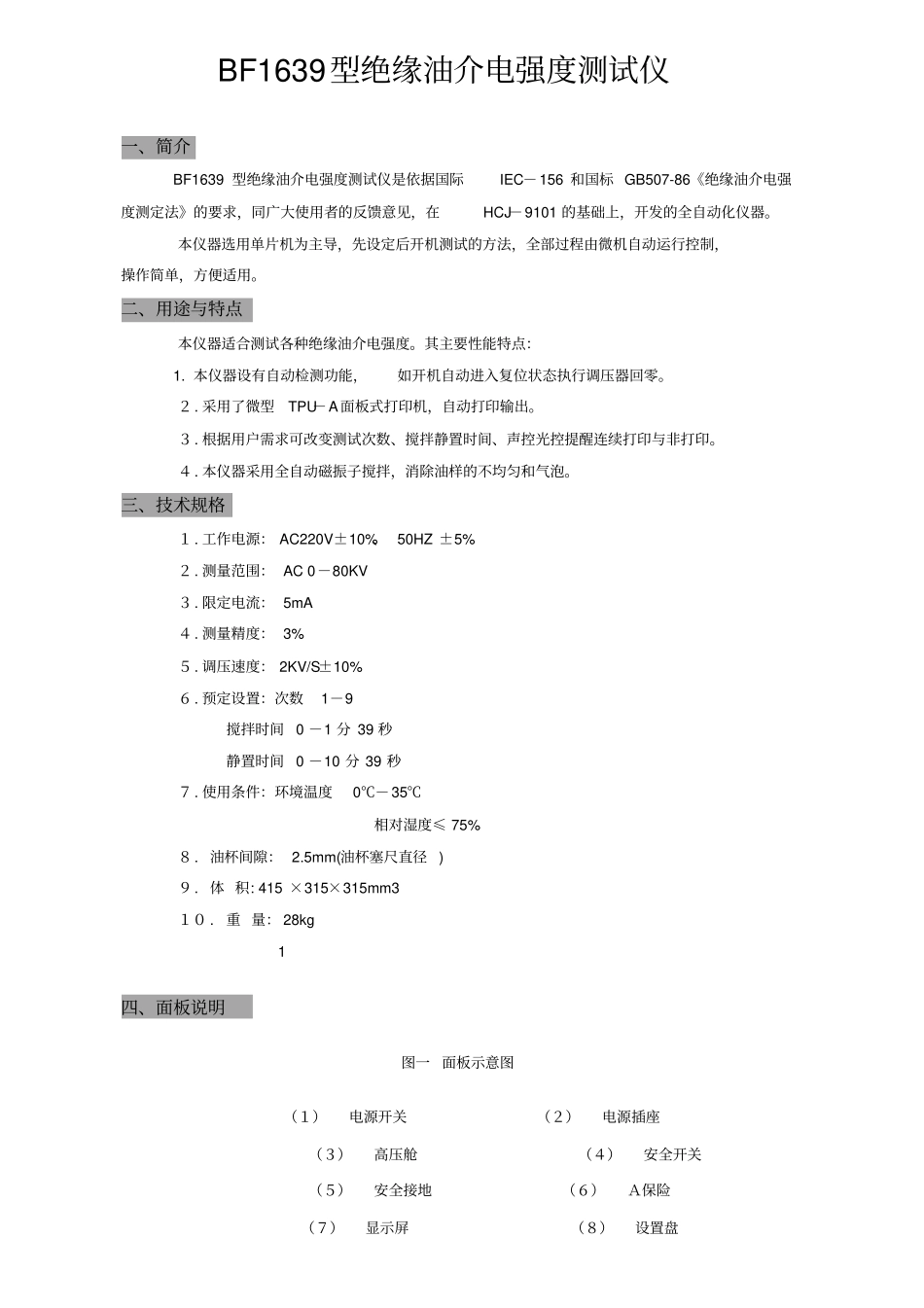

BF1639型绝缘油介电强度测试仪_第1页
1/5

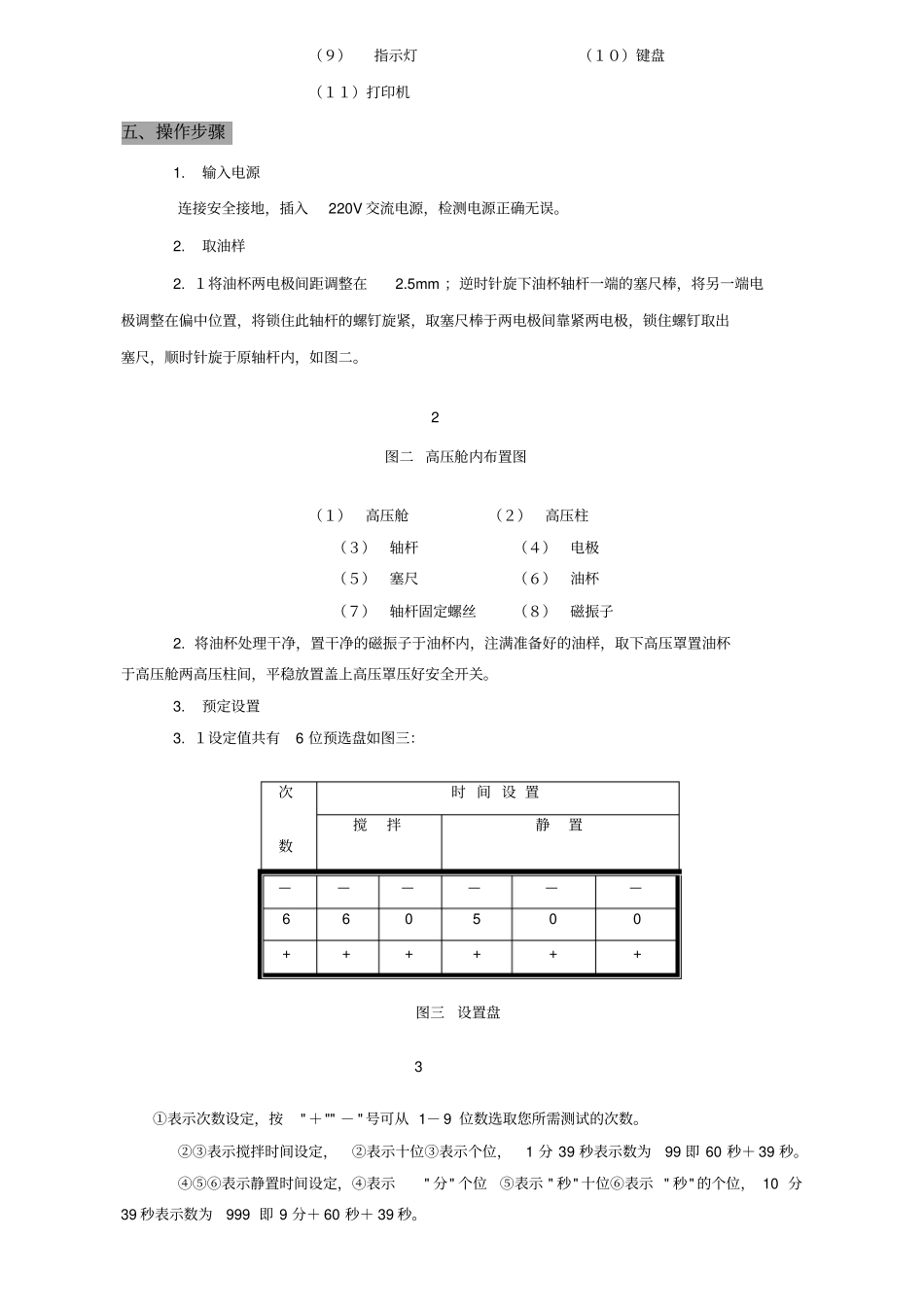

BF1639型绝缘油介电强度测试仪_第2页
2/5

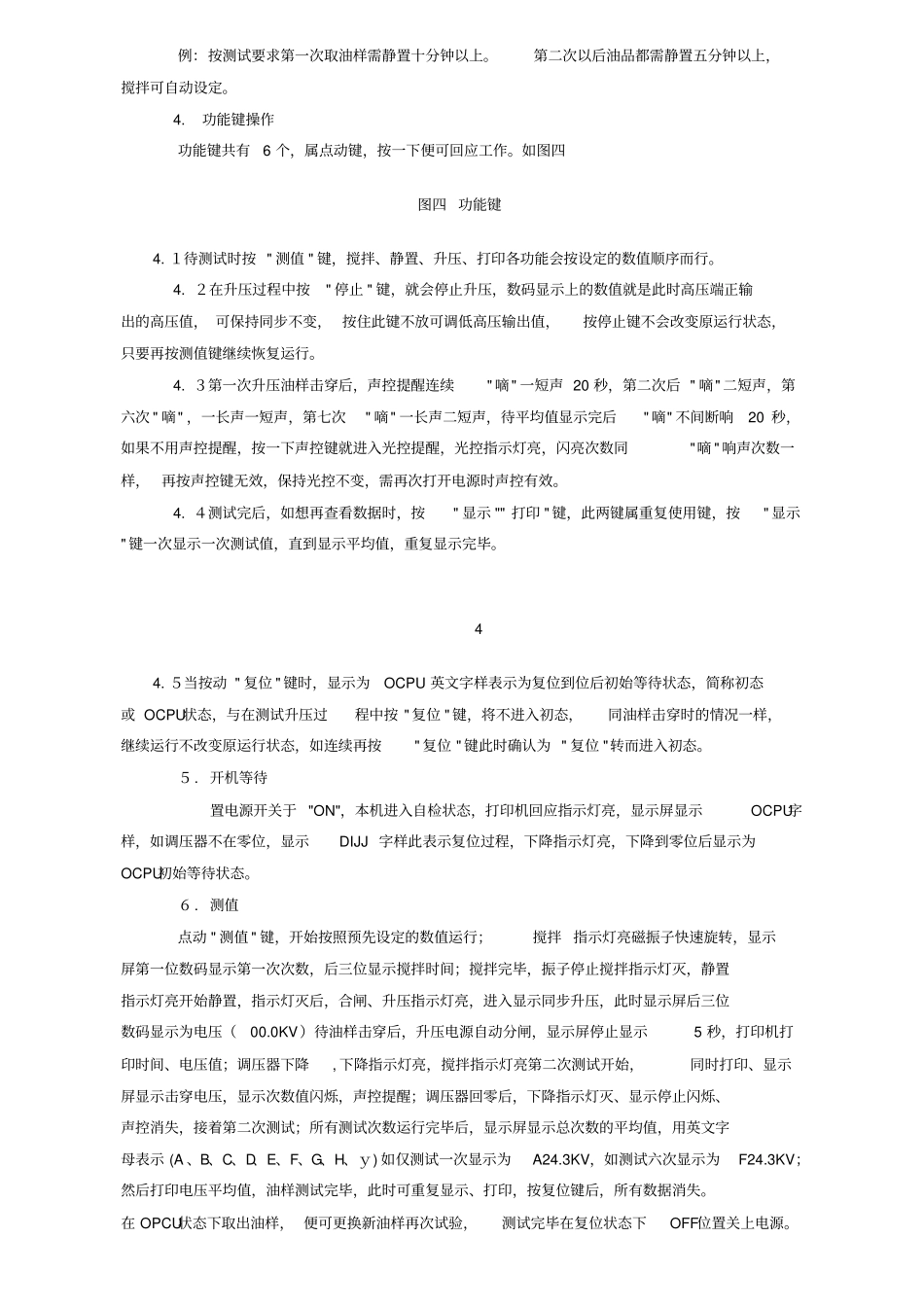

BF1639型绝缘油介电强度测试仪_第3页
3/5
BF1639型绝缘油介电强度测试仪一、简介BF1639型绝缘油介电强度测试仪是依据国际IEC-156和国标GB507-86《绝缘油介电强度测定法》的要求,同广大使用者的反馈意见,在HCJ-9101的基础上,开发的全自动化仪器。本仪器选用单片机为主导,先设定后开机测试的方法,全部过程由微机自动运行控制,操作简单,方便适用。二、用途与特点本仪器适合测试各种绝缘油介电强度。其主要性能特点:1.本仪器设有自动检测功能,如开机自动进入复位状态执行调压器回零。2.采用了微型TPU-A面板式打印机,自动打印输出。3.根据用户需求可改变测试次数、搅拌静置时间、声控光控提醒连续打印与非打印。4.本仪器采用全自动磁振子搅拌,消除油样的不均匀和气泡。三、技术规格1.工作电源:AC220V±10%、50HZ±5%2.测量范围:AC0-80KV3.限定电流:5mA4.测量精度:3%5.调压速度:2KV/S±10%6.预定设置:次数1-9搅拌时间0-1分39秒静置时间0-10分39秒7.使用条件:环境温度0℃-35℃相对湿度≤75%8.油杯间隙:2.5mm(油杯塞尺直径)9.体积:415×315×315mm310.重量:28kg1四、面板说明图一面板示意图(1)电源开关(2)电源插座(3)高压舱(4)安全开关(5)安全接地(6)A保险(7)显示屏(8)设置盘(9)指示灯(10)键盘(11)打印机五、操作步骤1.输入电源连接安全接地,插入220V交流电源,检测电源正确无误。2.取油样2.1将油杯两电极间距调整在2.5mm;逆时针旋下油杯轴杆一端的塞尺棒,将另一端电极调整在偏中位置,将锁住此轴杆的螺钉旋紧,取塞尺棒于两电极间靠紧两电极,锁住螺钉取出塞尺,顺时针旋于原轴杆内,如图二。2图二高压舱内布置图(1)高压舱(2)高压柱(3)轴杆(4)电极(5)塞尺(6)油杯(7)轴杆固定螺丝(8)磁振子2.将油杯处理干净,置干净的磁振子于油杯内,注满准备好的油样,取下高压罩置油杯于高压舱两高压柱间,平稳放置盖上高压罩压好安全开关。3.预定设置3.1设定值共有6位预选盘如图三:次数时间设置搅拌静置——————660500++++++图三设置盘3①表示次数设定,按"+""-"号可从1-9位数选取您所需测试的次数。②③表示搅拌时间设定,②表示十位③表示个位,1分39秒表示数为99即60秒+39秒。④⑤⑥表示静置时间设定,④表示"分"个位⑤表示"秒"十位⑥表示"秒"的个位,10分39秒表示数为999即9分+60秒+39秒。例:按测试要求第一次取油样需静置十分钟以上。第二次以后油品都需静置五分钟以上,搅拌可自动设定。4.功能键操作功能键共有6个,属点动键,按一下便可回应工作。如图四图四功能键4.1待测试时按"测值"键,搅拌、静置、升压、打印各功能会按设定的数值顺序而行。4.2在升压过程中按"停止"键,就会停止升压,数码显示上的数值就是此时高压端正输出的高压值,可保持同步不变,按住此键不放可调低高压输出值,按停止键不会改变原运行状态,只要再按测值键继续恢复运行。4.3第一次升压油样击穿后,声控提醒连续"嘀"一短声20秒,第二次后"嘀"二短声,第六次"嘀",一长声一短声,第七次"嘀"一长声二短声,待平均值显示完后"嘀"不间断响20秒,如果不用声控提醒,按一下声控键就进入光控提醒,光控指示灯亮,闪亮次数同"嘀"响声次数一样,再按声控键无效,保持光控不变,需再次打开电源时声控有效。4.4测试完后,如想再查看数据时,按"显示""打印"键,此两键属重复使用键,按"显示"键一次显示一次测试值,直到显示平均值,重复显示完毕。44.5当按动"复位"键时,显示为OCPU英文字样表示为复位到位后初始等待状态,简称初态或OCPU状态,与在测试升压过程中按"复位"键,将不进入初态,同油样击穿时的情况一样,继续运行不改变原运行状态,如连续再按"复位"键此时确认为"复位"转而进入初态。5.开机等待置电源开关于"ON",本机进入自检状态,打印机回应指示灯亮,显示屏显示OCPU字样,如调压器不在零位,显示DIJJ字样此表示复位过程,下降指示灯亮,下降到零位后显示为OCPU初始等待状态。6.测值点动"测值"键,开始按照预先设定的数值运行;搅拌指示灯亮磁振子快速旋转,显示屏第一位数码显示第一次次数,后三位显示搅拌时间;搅拌完毕...
