TT系统、TN系统、IT系统的区别VIP免费

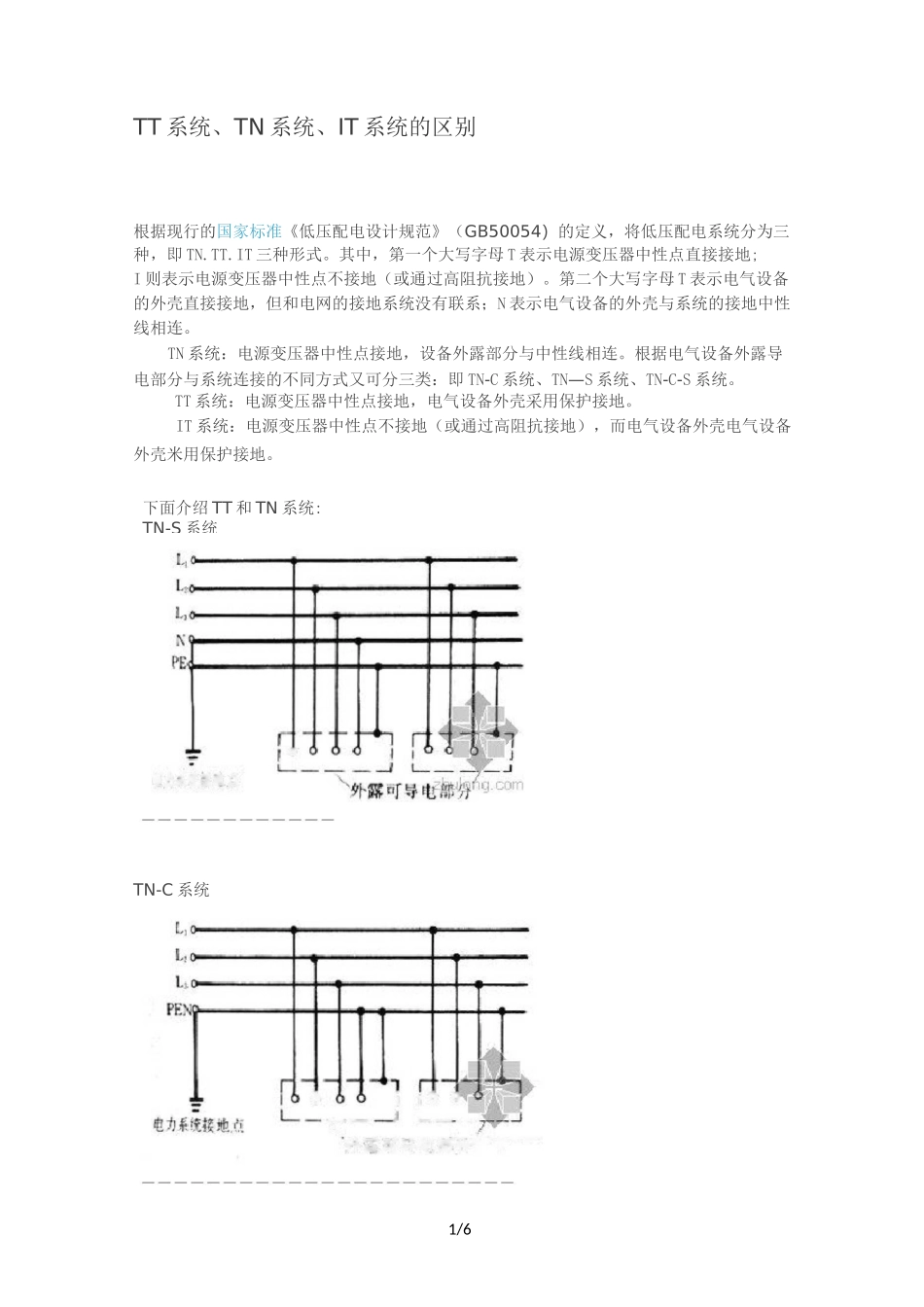

TT系统、TN系统、IT系统的区别_第1页
1/7
TT系统、TN系统、IT系统的区别_第2页
2/7

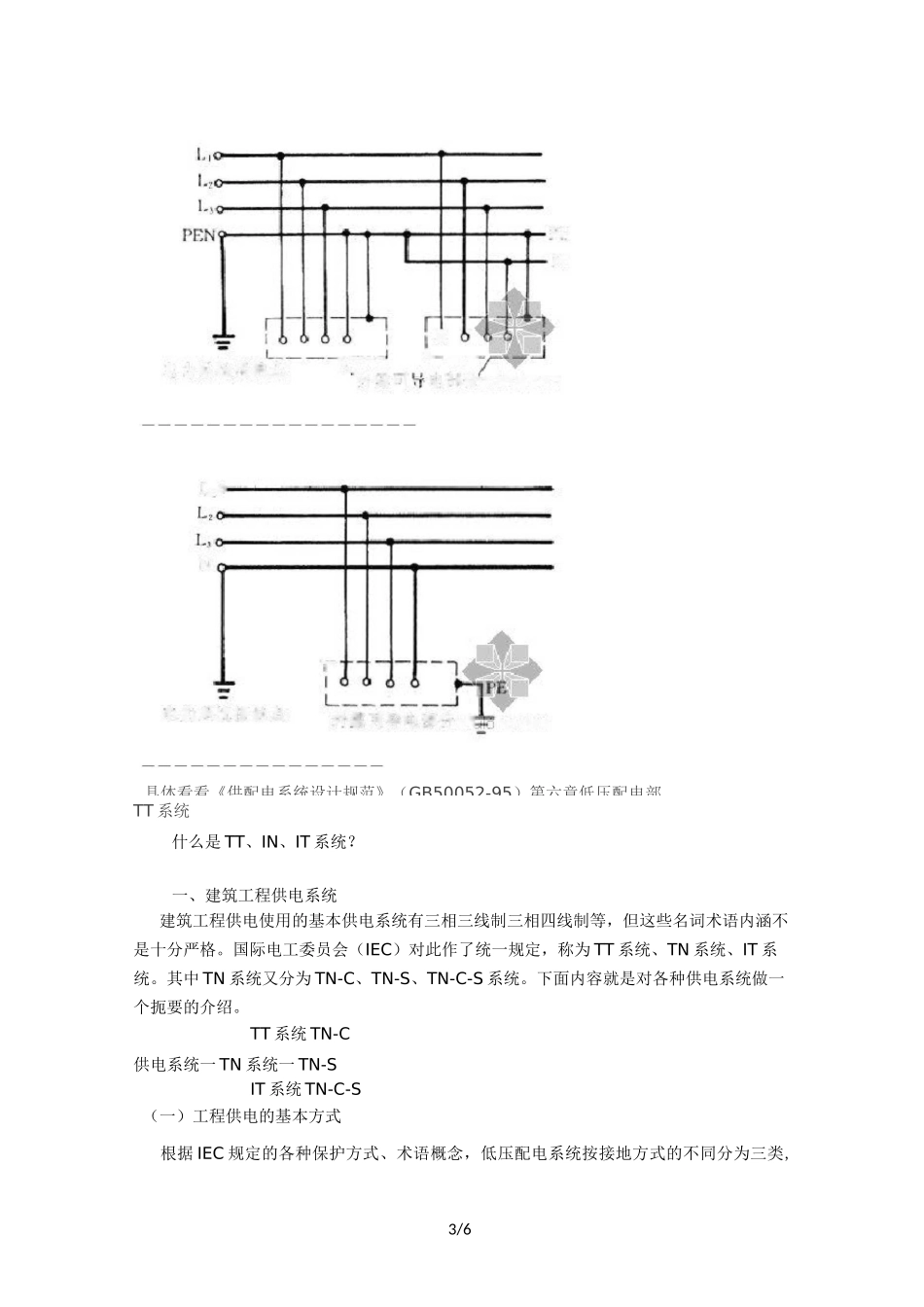

TT系统、TN系统、IT系统的区别_第3页
3/7
6i|0o」I___丘一外;K可下面介绍TT和TN系统:TN-S系统1/6■电力和史接TT系统、TN系统、IT系统的区别根据现行的国家标准《低压配电设计规范》(GB50054)的定义,将低压配电系统分为三种,即TN.TT.IT三种形式。其中,第一个大写字母T表示电源变压器中性点直接接地;I则表示电源变压器中性点不接地(或通过高阻抗接地)。第二个大写字母T表示电气设备的外壳直接接地,但和电网的接地系统没有联系;N表示电气设备的外壳与系统的接地中性线相连。TN系统:电源变压器中性点接地,设备外露部分与中性线相连。根据电气设备外露导电部分与系统连接的不同方式又可分三类:即TN-C系统、TN—S系统、TN-C-S系统。TT系统:电源变压器中性点接地,电气设备外壳采用保护接地。IT系统:电源变压器中性点不接地(或通过高阻抗接地),而电气设备外壳电气设备外壳米用保护接地。TN-C系统2/6TN-C-S系统N厂ng.corn外ss町甘电部分沙L,o电力系统•接她具体看看《供配电系统设计规范》(GB50052-95)第六章低压配电部珂N6股丿丿彖境接地点\——1外斶[IIitl^^nulong.com3/6TT系统什么是TT、IN、IT系统?一、建筑工程供电系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等,但这些名词术语内涵不是十分严格。国际电工委员会(IEC)对此作了统一规定,称为TT系统、TN系统、IT系统。其中TN系统又分为TN-C、TN-S、TN-C-S系统。下面内容就是对各种供电系统做一个扼要的介绍。TT系统TN-C供电系统一TN系统一TN-SIT系统TN-C-S(一)工程供电的基本方式根据IEC规定的各种保护方式、术语概念,低压配电系统按接地方式的不同分为三类,4/6即TT、TN和IT系统,分述如下。(1)TT方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT系统。第一个符号T表示电力系统中性点直接接地;第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。在TT系统中负载的所有接地均称为保护接地,如图1-1所示。这种供电系统的特点如下。1)当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时,由于有接地保护,可以大大减少触电的危险性。但是,低压断路器(自动开关)不一定能跳闸,造成漏电设备的外壳对地电压高于安全电压,属于危险电压。2)当漏电电流比较小时,即使有熔断器也不一定能熔断,所以还需要漏电保护器作保护,困此TT系统难以推广。3)TT系统接地装置耗用钢材多,而且难以回收、费工时、费料。现在有的建筑单位是采用TT系统,施工单位借用其电源作临时用电时,应用一条专用保护线,以减少需接地装置钢材用量,如图1-2所示。■U.A;电*ii图中点画线框内是施工用电总配电箱,把新增加的专用保护线PE线和工作零线N分开,其特点是:①共用接地线与工作零线没有电的联系;②正常运行时,工作零线可以有电流,而专用保护线没有电流;③TT系统适用于接地保护占很分散的地方。(2)TN方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统,称作接零保护系统,用TN表示。它的特点如下。1)一旦设备出现外壳带电,接零保护系统能将漏电电流上升为短路电流,这个电流很5/6大,是TT系统的5.3倍,实际上就是单相对地短路故障,熔断器的熔丝会熔断,低压断路器的脱扣器会立即动作而跳闸,使故障设备断电,比较安全。2)TN系统节省材料、工时,在我国和其他许多国家广泛得到应用,可见比TT系统优点多。TN方式供电系统中,根据其保护零线是否与工作零线分开而划分为TN-C和TN-S等两种。(3)TN-C方式供电系统它是用工作零线兼作接零保护线,可以称作保护中性线,可用NPE表示,如图1-3所示。这种供电系统的特点如下。1)由于三相负载不平衡,工作零线上有不平衡电流,对地有电压,所以与保护线所联接的电气设备金属外壳有一定的电压。2)如果工作零线断线,则保护接零的漏电设备外壳带电。3)如果电源的相线碰地,则设备的外壳电位升高,使中性线上的危险电位蔓延。4)TN-C系统干线上使用漏电保护器时,工作零线后面的所有重复接地必须拆除,否则漏电开关合不上;而且,工作零线在任何情况下都不得断线。所以,实用中工...
