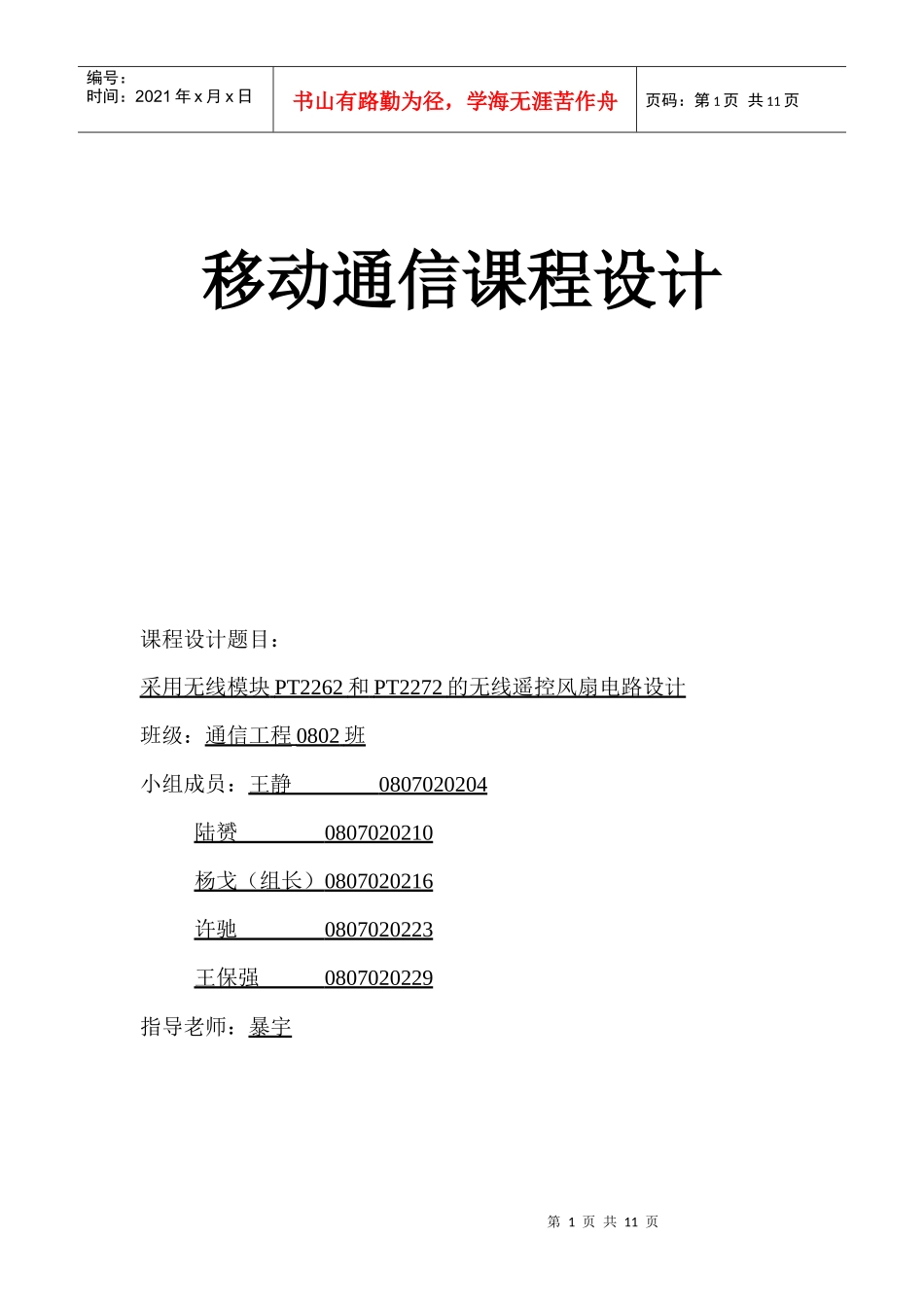

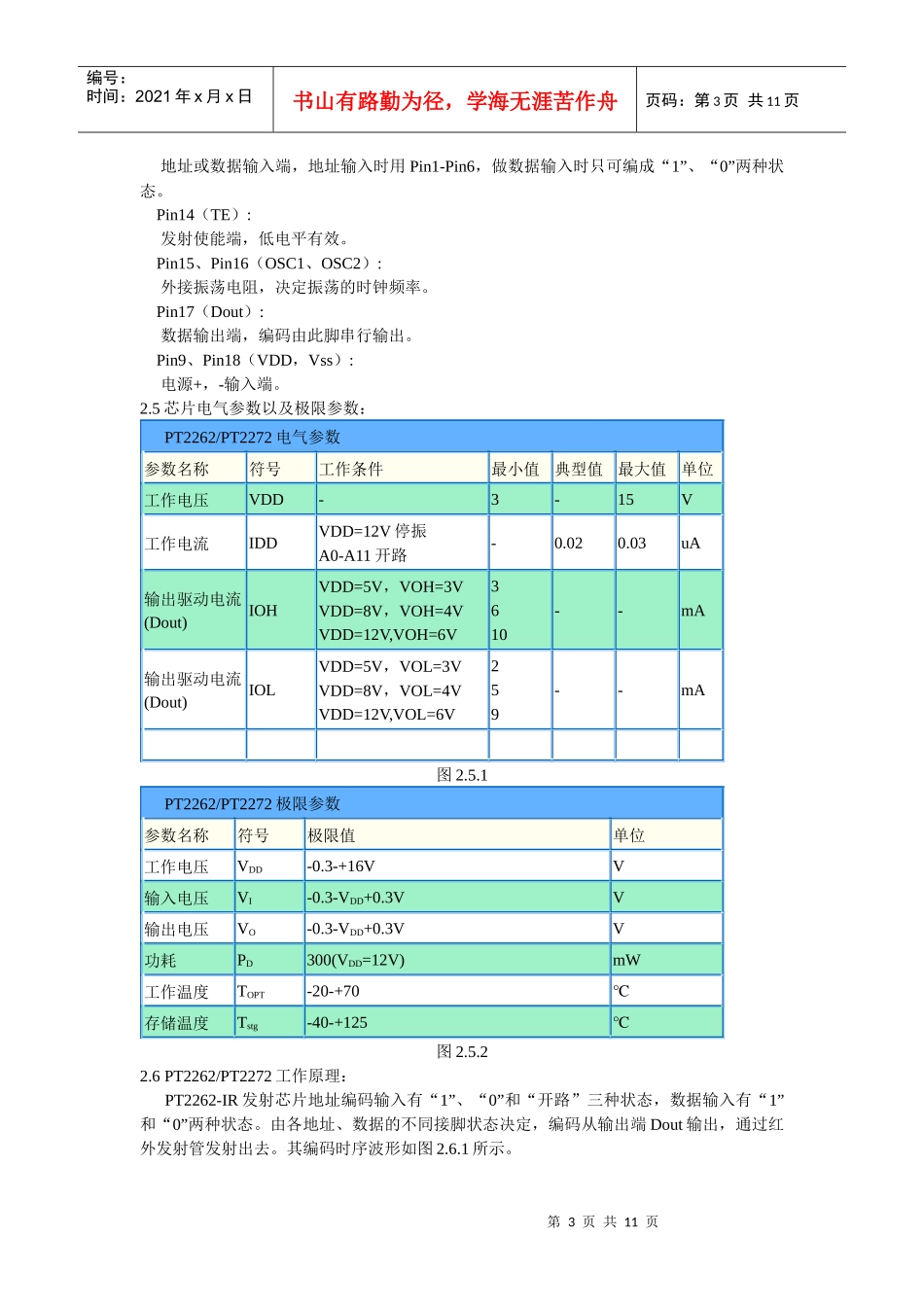

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页移动通信课程设计课程设计题目：采用无线模块PT2262和PT2272的无线遥控风扇电路设计班级：通信工程0802班小组成员：王静0807020204陆赟0807020210杨戈（组长）0807020216许驰0807020223王保强0807020229指导老师：暴宇第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页一、设计提示1、直接采用PT2262和PT2272无线模块（注意2272的选型），不许进行分离元件设计。2、要求能实现15W-40W交流电机的开关和3级或5级风力（如有自然风选项更好）选择。3、如需采用单片机可采用AT89S51或和其兼容的51单片机。4、动力部分用220V，15W-40W交流电机。5、发射机采用电池供电。二、设计要求1、成功的设计出两张电路原理图。一张是发射机的电路原理图；一张是接收机电路原理图。2、其余人写出自己参与设计的内容，提供的设计方案和资料。由组长签字写明在设计小组占的地位及评价（必须）。3、全部文字用A4纸打印以便装订成册。4、电路设计图用电脑绘制。5、写出单品机程序（可采用汇编或C），并画出程序流程图。三、主控芯片介绍2.1芯片简介本方案的接收发射芯片采用台湾普城公司生产的CMOS工艺制造的低功耗低价位通用发射芯片PT2262以及接收芯片PT2272PT2262/2272是一对带地址、数据编码功能的红外遥控发射/接收芯片。其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式，方便用户使用。后缀为“M”为“暂存型”，后缀为“L”为“锁存型”，其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型红外遥控接收芯片。2.2芯片引脚如图：图2.2.12.3PT2262-IR引脚功能说明：Pin1-Pin6（A0-A5）:地址输入端，可编成“1”、“0”和“开路”三种状态。Pin7、Pin8、pin10-Pin13（A6/D0-A11/D5）:第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页地址或数据输入端，地址输入时用Pin1-Pin6，做数据输入时只可编成“1”、“0”两种状态。Pin14（TE）:发射使能端，低电平有效。Pin15、Pin16（OSC1、OSC2）:外接振荡电阻，决定振荡的时钟频率。Pin17（Dout）:数据输出端，编码由此脚串行输出。Pin9、Pin18（VDD，Vss）:电源+，-输入端。2.5芯片电气参数以及极限参数：PT2262/PT2272电气参数参数名称符号工作条件最小值典型值最大值单位工作电压VDD-3-15V工作电流IDDVDD=12V停振A0-A11开路-0.020.03uA输出驱动电流(Dout)IOHVDD=5V，VOH=3VVDD=8V，VOH=4VVDD=12V,VOH=6V3610--mA输出驱动电流(Dout)IOLVDD=5V，VOL=3VVDD=8V，VOL=4VVDD=12V,VOL=6V259--mA图2.5.1PT2262/PT2272极限参数参数名称符号极限值单位工作电压VDD-0.3-+16VV输入电压VI-0.3-VDD+0.3VV输出电压VO-0.3-VDD+0.3VV功耗PD300(VDD=12V)mW工作温度TOPT-20-+70℃存储温度Tstg-40-+125℃图2.5.22.6PT2262/PT2272工作原理：PT2262-IR发射芯片地址编码输入有“1”、“0”和“开路”三种状态，数据输入有“1”和“0”两种状态。由各地址、数据的不同接脚状态决定，编码从输出端Dout输出，通过红外发射管发射出去。其编码时序波形如图2.6.1所示。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页图2.6.1Dout输出的编码信号是调制在38kHz载波上的，OSC1、OSC2外接的电阻决定载频频率，一般电阻可在430k—470k之间选择即可。PT2272的暂存功能是指当发射信号消失时，PT2272的对应数据输出位即变为低电平。而锁存功能是指，当发射信号消失时，PT2272的数据输出端仍保持原来的状态，直到下次接收到新的信号输入。图3是红外发射和接收的典型应用原理图，为了能正确解调出调制的编码信号，接收端需加一级前置放大级，保证输入PT2272的信号幅度足够大。PT2272各输出端通过各种接口即可控制相应的负载。四、发射电路部分设计遥控器工作原理及组成部分遥控器主...
