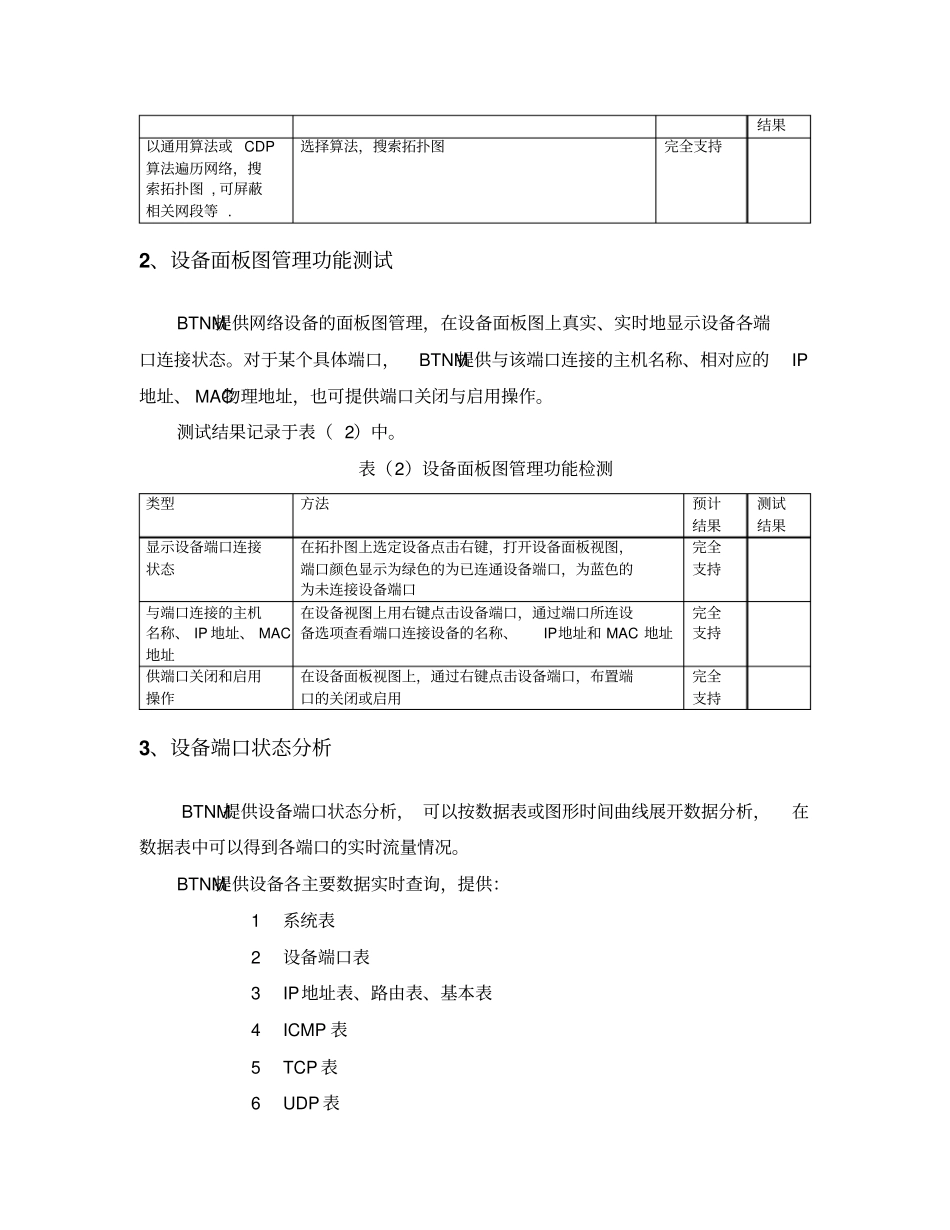

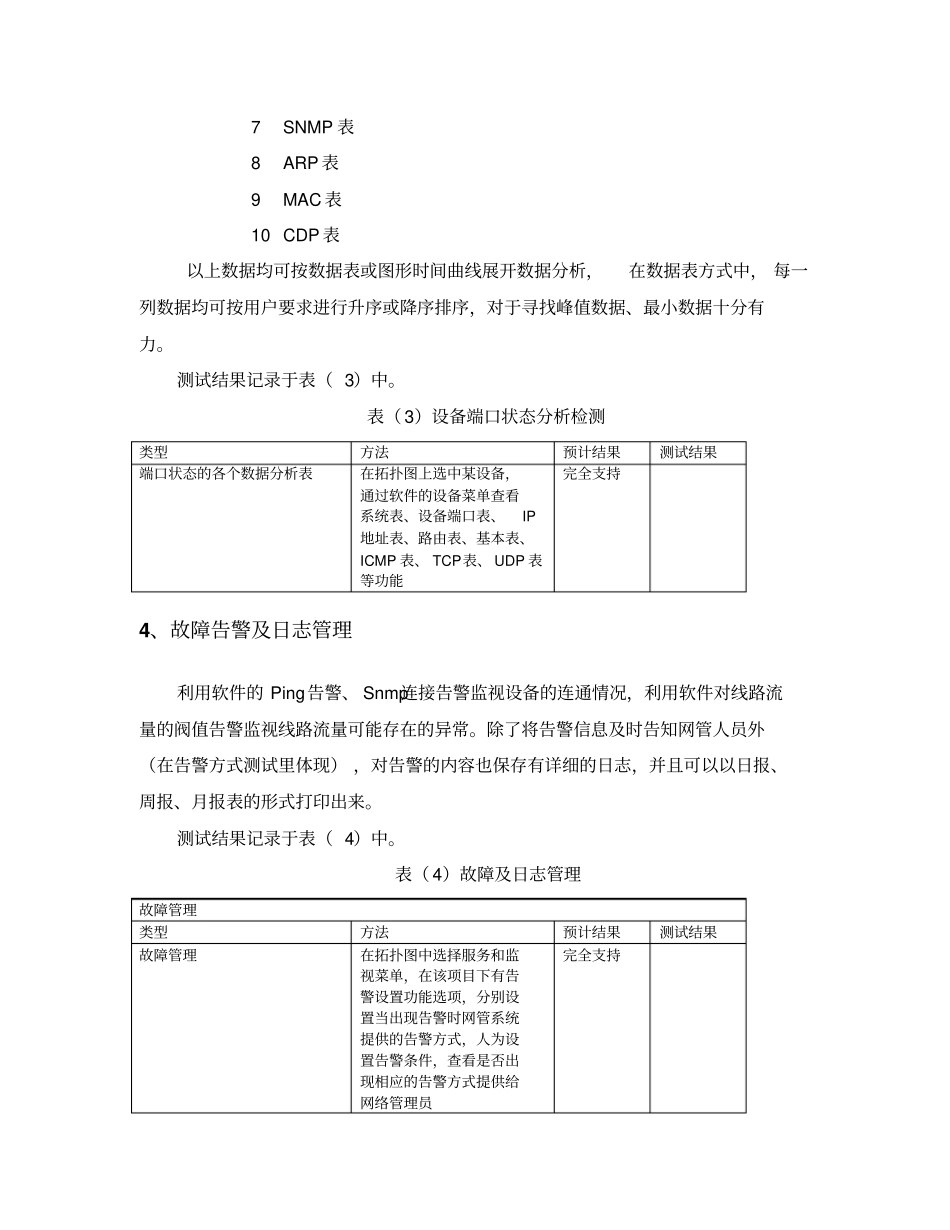

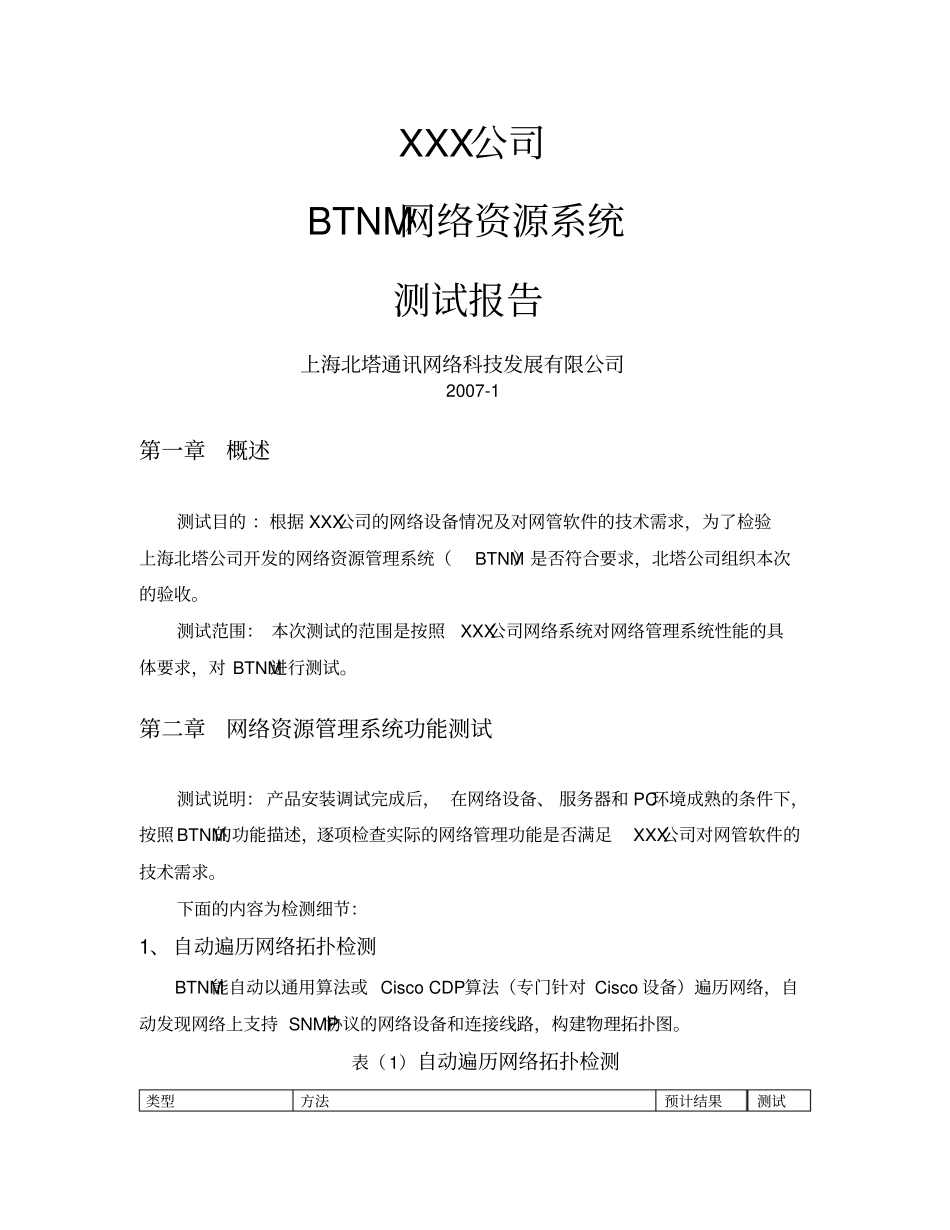

XXX公司BTNM网络资源系统测试报告上海北塔通讯网络科技发展有限公司2007-1第一章概述测试目的：根据XXX公司的网络设备情况及对网管软件的技术需求，为了检验上海北塔公司开发的网络资源管理系统（BTNM）是否符合要求，北塔公司组织本次的验收。测试范围：本次测试的范围是按照XXX公司网络系统对网络管理系统性能的具体要求，对BTNM进行测试。第二章网络资源管理系统功能测试测试说明：产品安装调试完成后，在网络设备、服务器和PC环境成熟的条件下，按照BTNM的功能描述，逐项检查实际的网络管理功能是否满足XXX公司对网管软件的技术需求。下面的内容为检测细节：1、自动遍历网络拓扑检测BTNM能自动以通用算法或CiscoCDP算法（专门针对Cisco设备）遍历网络，自动发现网络上支持SNMP协议的网络设备和连接线路，构建物理拓扑图。表（1）自动遍历网络拓扑检测类型方法预计结果测试结果以通用算法或CDP算法遍历网络，搜索拓扑图,可屏蔽相关网段等.选择算法，搜索拓扑图完全支持2、设备面板图管理功能测试BTNM提供网络设备的面板图管理，在设备面板图上真实、实时地显示设备各端口连接状态。对于某个具体端口，BTNM提供与该端口连接的主机名称、相对应的IP地址、MAC物理地址，也可提供端口关闭与启用操作。测试结果记录于表（2）中。表（2）设备面板图管理功能检测类型方法预计结果测试结果显示设备端口连接状态在拓扑图上选定设备点击右键，打开设备面板视图，端口颜色显示为绿色的为已连通设备端口，为蓝色的为未连接设备端口完全支持与端口连接的主机名称、IP地址、MAC地址在设备视图上用右键点击设备端口，通过端口所连设备选项查看端口连接设备的名称、IP地址和MAC地址完全支持供端口关闭和启用操作在设备面板视图上，通过右键点击设备端口，布置端口的关闭或启用完全支持3、设备端口状态分析BTNM提供设备端口状态分析，可以按数据表或图形时间曲线展开数据分析，在数据表中可以得到各端口的实时流量情况。BTNM提供设备各主要数据实时查询，提供：1系统表2设备端口表3IP地址表、路由表、基本表4ICMP表5TCP表6UDP表7SNMP表8ARP表9MAC表10CDP表以上数据均可按数据表或图形时间曲线展开数据分析，在数据表方式中，每一列数据均可按用户要求进行升序或降序排序，对于寻找峰值数据、最小数据十分有力。测试结果记录于表（3）中。表（3）设备端口状态分析检测类型方法预计结果测试结果端口状态的各个数据分析表在拓扑图上选中某设备，通过软件的设备菜单查看系统表、设备端口表、IP地址表、路由表、基本表、ICMP表、TCP表、UDP表等功能完全支持4、故障告警及日志管理利用软件的Ping告警、Snmp连接告警监视设备的连通情况，利用软件对线路流量的阀值告警监视线路流量可能存在的异常。除了将告警信息及时告知网管人员外（在告警方式测试里体现），对告警的内容也保存有详细的日志，并且可以以日报、周报、月报表的形式打印出来。测试结果记录于表（4）中。表（4）故障及日志管理故障管理类型方法预计结果测试结果故障管理在拓扑图中选择服务和监视菜单，在该项目下有告警设置功能选项，分别设置当出现告警时网管系统提供的告警方式，人为设置告警条件，查看是否出现相应的告警方式提供给网络管理员完全支持查询设备日志在拓扑图中点击日志下的查询设备日志选项，首先输入查询时间段，然后选择要查询的设备地址，及告警型，然后按“确定”完全支持查询系统操作日志在拓扑图中点击日志下的查询系统操作日志选项，首先输入查询时间段，然后选择要查询的设备地址，及告警型，然后按“确定”完全支持查询拓扑图生成报告在拓扑图中点击日志下的查询拓扑图生成报告选项，首先输入查询时间段，然后选择要查询的设备地址，及告警型，然后按“确定”完全支持5、告警方式测试选择具体时段启动各故障告警。告警输出要求能够做到：本机多媒体语音告警本机消息框告警E-Mail告警拓扑图标指示打印输出发送手机短信（上海电大提供短信平台）第三方告警处理程序BTNM可以将告警内容、对象传递给第三方告警处理程序处理。（如启用Netsend可将告警内容输出到远程桌面）测试结果记录于表（5）中。表（5）告警方式测...
