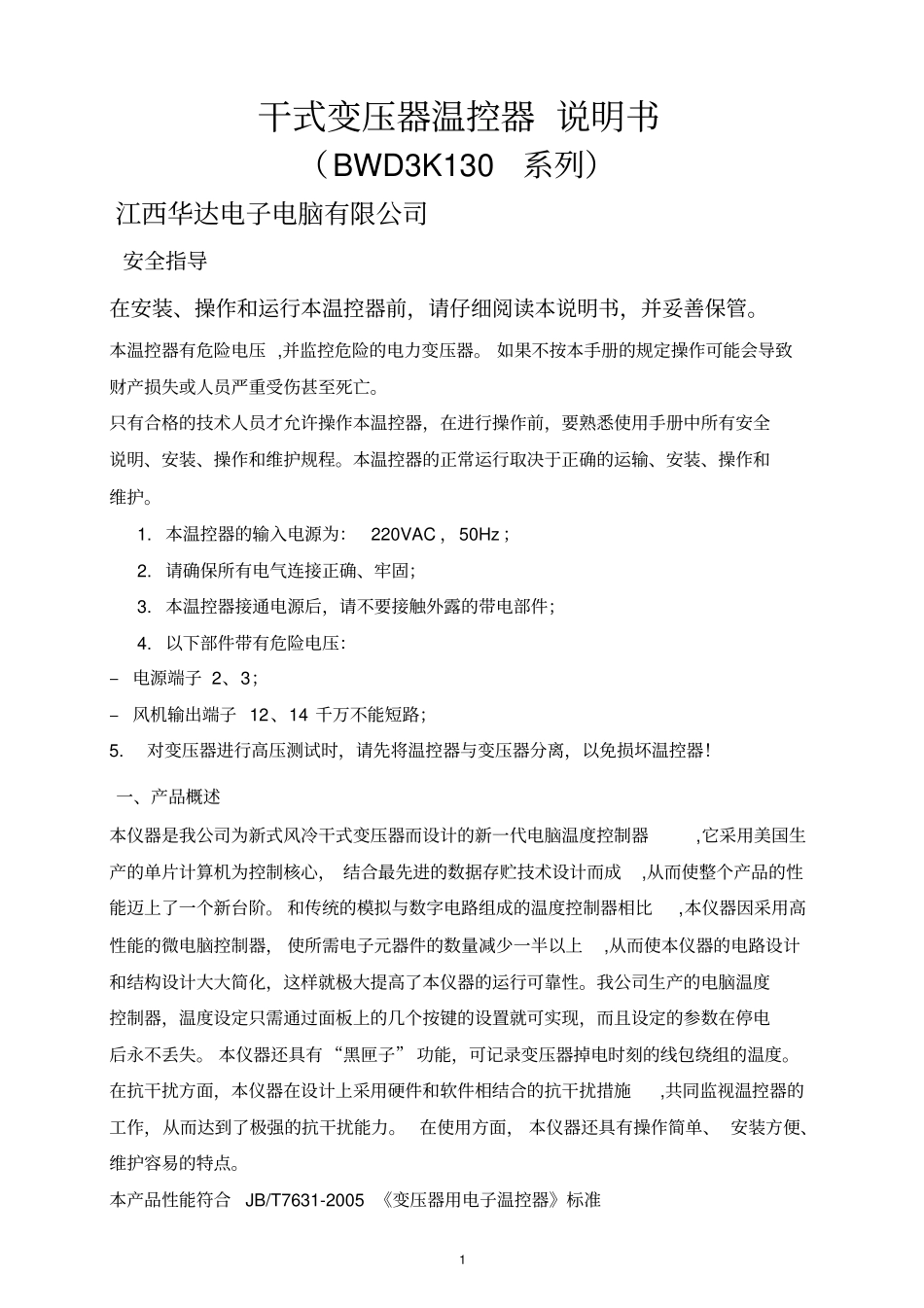

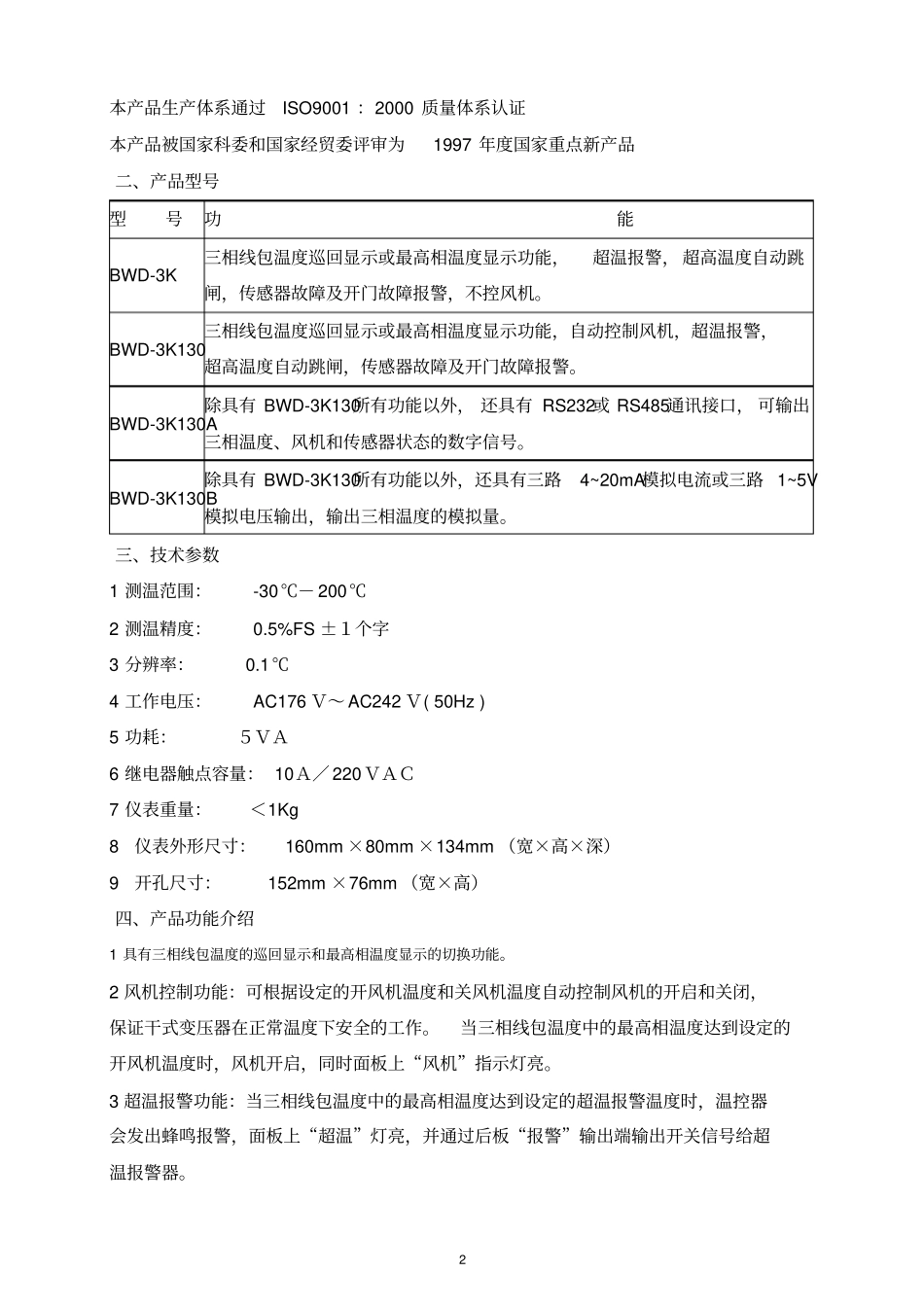

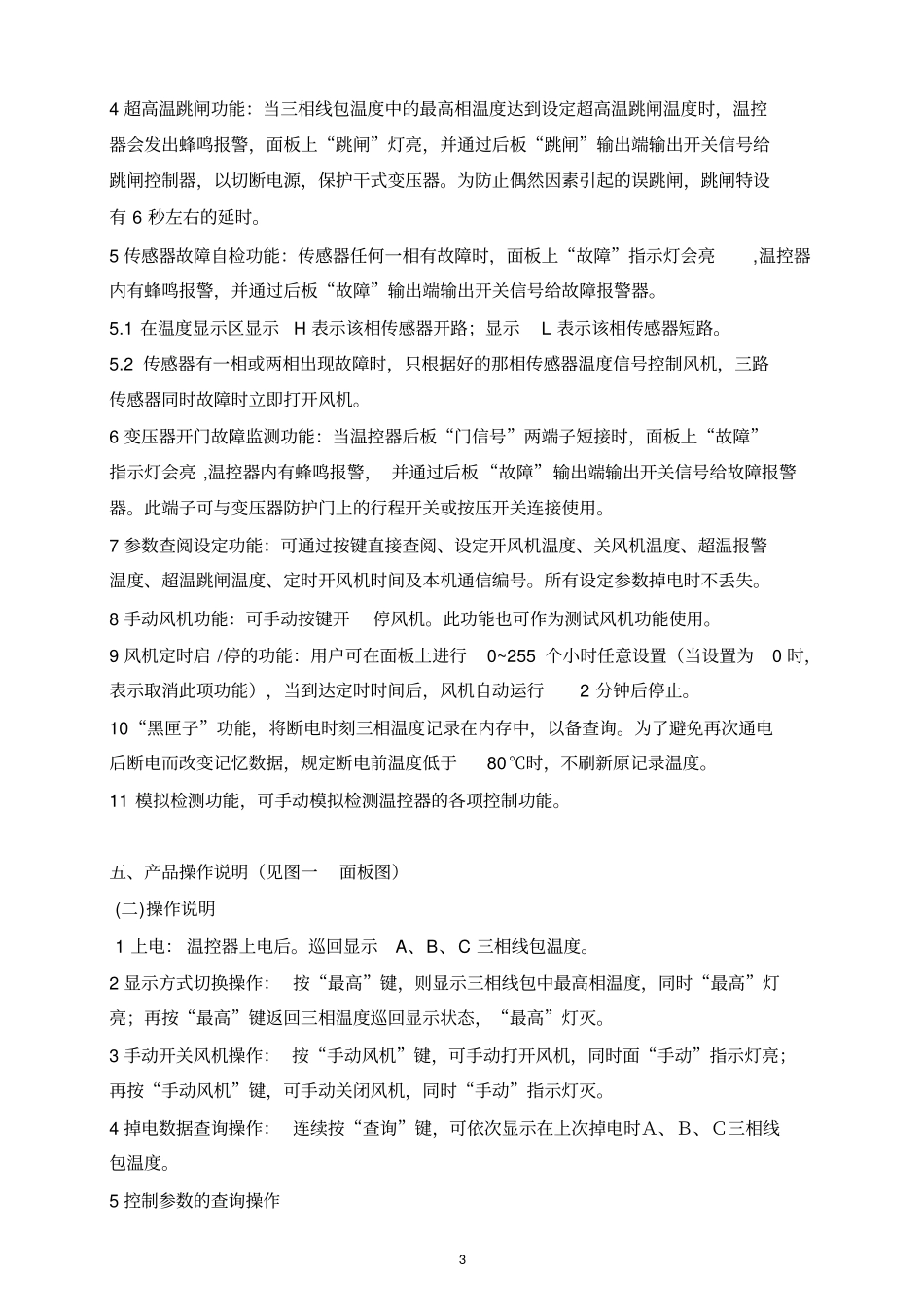

1干式变压器温控器说明书（BWD3K130系列）江西华达电子电脑有限公司安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。本温控器有危险电压,并监控危险的电力变压器。如果不按本手册的规定操作可能会导致财产损失或人员严重受伤甚至死亡。只有合格的技术人员才允许操作本温控器，在进行操作前，要熟悉使用手册中所有安全说明、安装、操作和维护规程。本温控器的正常运行取决于正确的运输、安装、操作和维护。1.本温控器的输入电源为：220VAC，50Hz；2.请确保所有电气连接正确、牢固；3.本温控器接通电源后，请不要接触外露的带电部件；4.以下部件带有危险电压：–电源端子2、3；–风机输出端子12、14千万不能短路；5.对变压器进行高压测试时，请先将温控器与变压器分离，以免损坏温控器！一、产品概述本仪器是我公司为新式风冷干式变压器而设计的新一代电脑温度控制器,它采用美国生产的单片计算机为控制核心，结合最先进的数据存贮技术设计而成,从而使整个产品的性能迈上了一个新台阶。和传统的模拟与数字电路组成的温度控制器相比,本仪器因采用高性能的微电脑控制器，使所需电子元器件的数量减少一半以上,从而使本仪器的电路设计和结构设计大大简化，这样就极大提高了本仪器的运行可靠性。我公司生产的电脑温度控制器，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丢失。本仪器还具有“黑匣子”功能，可记录变压器掉电时刻的线包绕组的温度。在抗干扰方面，本仪器在设计上采用硬件和软件相结合的抗干扰措施,共同监视温控器的工作，从而达到了极强的抗干扰能力。在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。本产品性能符合JB/T7631-2005《变压器用电子温控器》标准2本产品生产体系通过ISO9001：2000质量体系认证本产品被国家科委和国家经贸委评审为1997年度国家重点新产品二、产品型号型号功能BWD-3K三相线包温度巡回显示或最高相温度显示功能，超温报警，超高温度自动跳闸，传感器故障及开门故障报警，不控风机。BWD-3K130三相线包温度巡回显示或最高相温度显示功能，自动控制风机，超温报警，超高温度自动跳闸，传感器故障及开门故障报警。BWD-3K130A除具有BWD-3K130所有功能以外，还具有RS232或RS485通讯接口，可输出三相温度、风机和传感器状态的数字信号。BWD-3K130B除具有BWD-3K130所有功能以外，还具有三路4~20mA模拟电流或三路1~5V模拟电压输出，输出三相温度的模拟量。三、技术参数1测温范围：-30℃－200℃2测温精度：0.5%FS±１个字3分辨率：0.1℃4工作电压：AC176Ｖ～AC242Ｖ(50Hz)5功耗：５ＶＡ6继电器触点容量：10Ａ／220ＶＡＣ7仪表重量：＜1Kg8仪表外形尺寸：160mm×80mm×134mm（宽×高×深）9开孔尺寸：152mm×76mm（宽×高）四、产品功能介绍1具有三相线包温度的巡回显示和最高相温度显示的切换功能。2风机控制功能：可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭，保证干式变压器在正常温度下安全的工作。当三相线包温度中的最高相温度达到设定的开风机温度时，风机开启，同时面板上“风机”指示灯亮。3超温报警功能：当三相线包温度中的最高相温度达到设定的超温报警温度时，温控器会发出蜂鸣报警，面板上“超温”灯亮，并通过后板“报警”输出端输出开关信号给超温报警器。34超高温跳闸功能：当三相线包温度中的最高相温度达到设定超高温跳闸温度时，温控器会发出蜂鸣报警，面板上“跳闸”灯亮，并通过后板“跳闸”输出端输出开关信号给跳闸控制器，以切断电源，保护干式变压器。为防止偶然因素引起的误跳闸，跳闸特设有6秒左右的延时。5传感器故障自检功能：传感器任何一相有故障时，面板上“故障”指示灯会亮,温控器内有蜂鸣报警，并通过后板“故障”输出端输出开关信号给故障报警器。5.1在温度显示区显示H表示该相传感器开路；显示L表示该相传感器短路。5.2传感器有一相或两相出现故障时，只根据好的那相传感器温度信号控制风机，三路传感器同时故障时立即打开风机。6变压器开门故障监测功能：当温控器后板“门信号”两端子短接时，面板上“故障”指示灯会亮,温控...
