水泥基渗透结晶与SBS基础防水技术交底VIP专享VIP免费

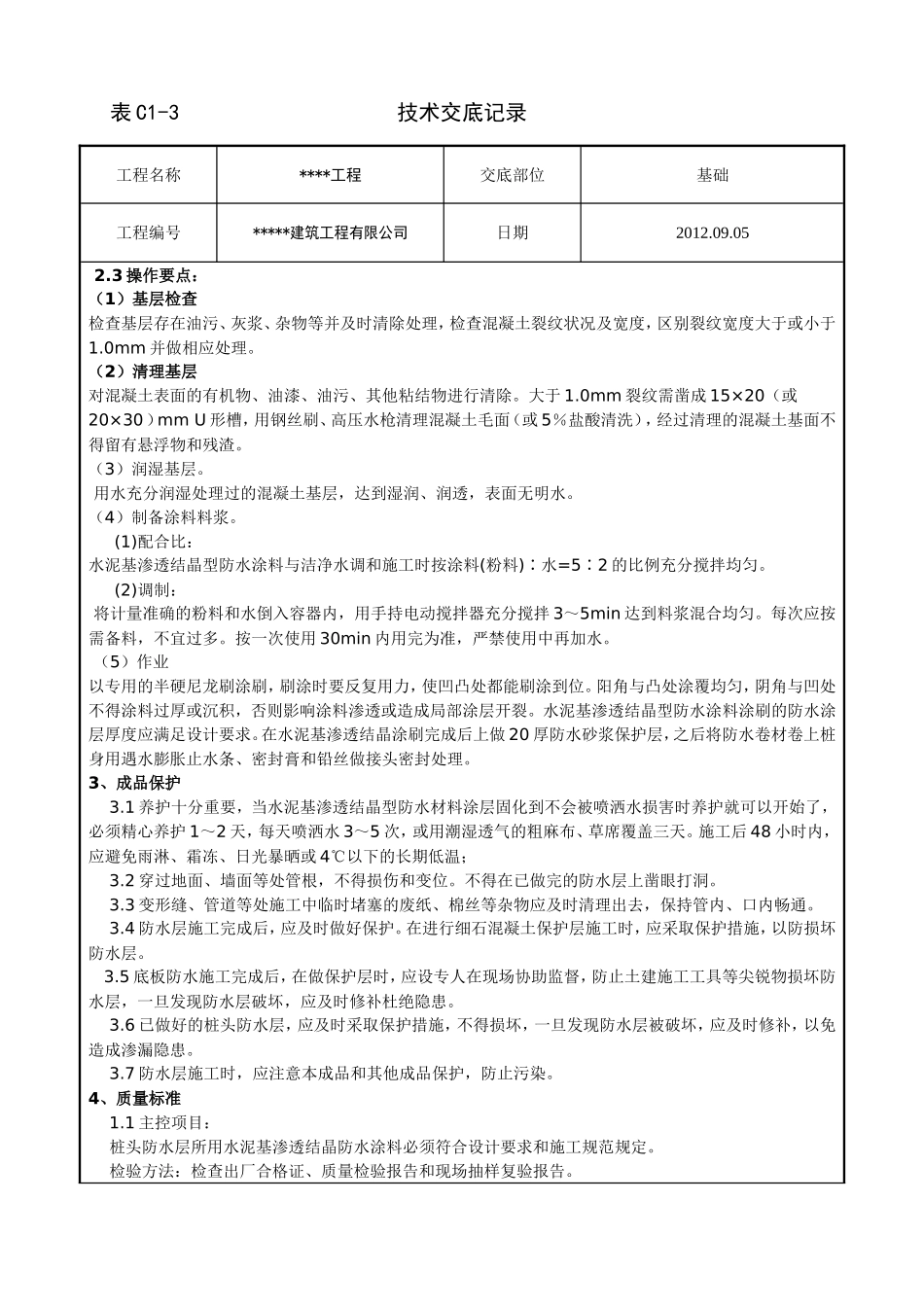

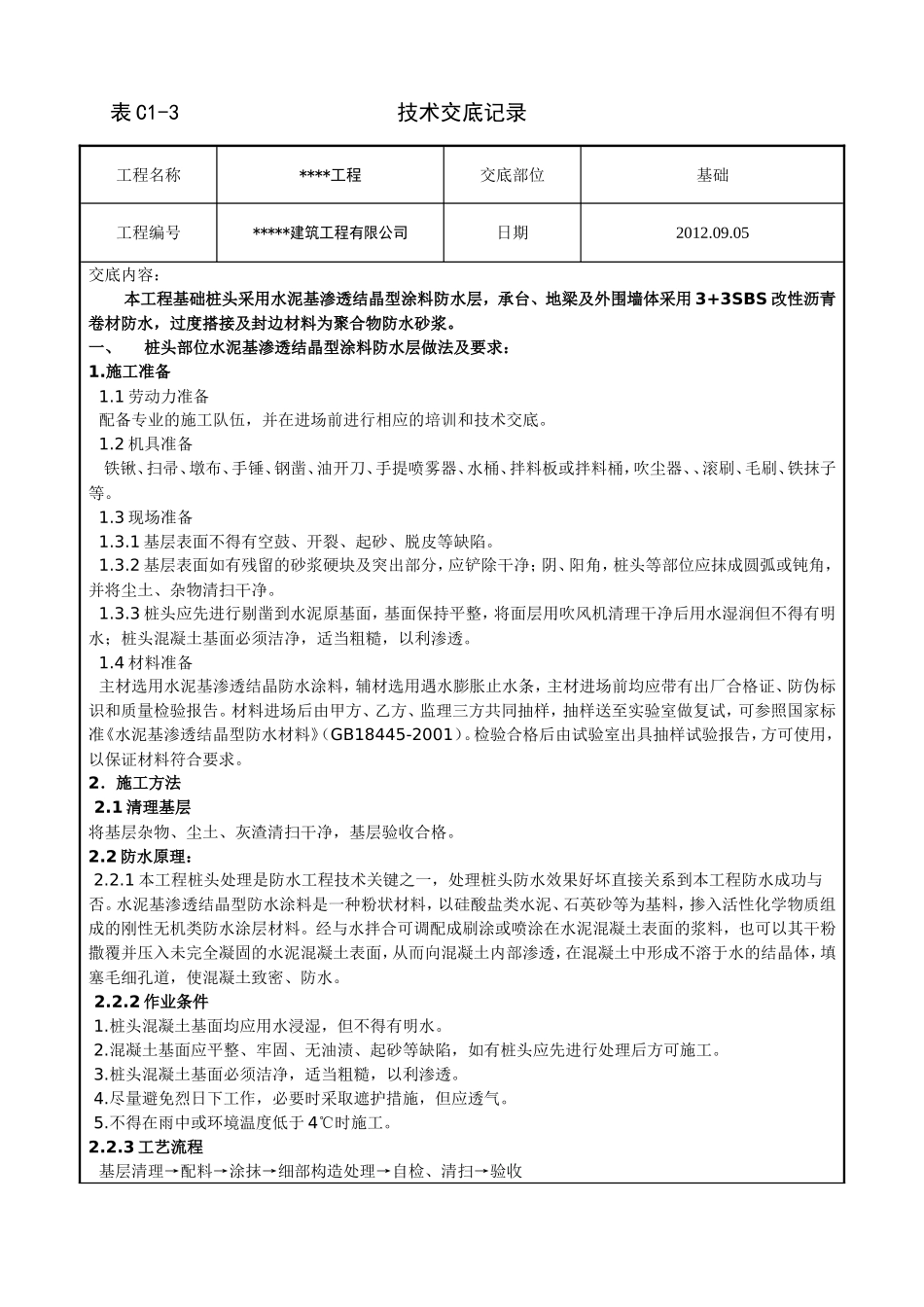

表C1-3技术交底记录工程名称****工程交底部位基础工程编号*****建筑工程有限公司日期2012.09.05交底内容：本工程基础桩头采用水泥基渗透结晶型涂料防水层，承台、地梁及外围墙体采用3+3SBS改性沥青卷材防水，过度搭接及封边材料为聚合物防水砂浆。一、桩头部位水泥基渗透结晶型涂料防水层做法及要求：1.施工准备1.1劳动力准备配备专业的施工队伍，并在进场前进行相应的培训和技术交底。1.2机具准备铁锹、扫帚、墩布、手锤、钢凿、油开刀、手提喷雾器、水桶、拌料板或拌料桶，吹尘器、、滚刷、毛刷、铁抹子等。1.3现场准备1.3.1基层表面不得有空鼓、开裂、起砂、脱皮等缺陷。1.3.2基层表面如有残留的砂浆硬块及突出部分，应铲除干净；阴、阳角，桩头等部位应抹成圆弧或钝角，并将尘土、杂物清扫干净。1.3.3桩头应先进行剔凿到水泥原基面，基面保持平整，将面层用吹风机清理干净后用水湿润但不得有明水；桩头混凝土基面必须洁净，适当粗糙，以利渗透。1.4材料准备主材选用水泥基渗透结晶防水涂料，辅材选用遇水膨胀止水条，主材进场前均应带有出厂合格证、防伪标识和质量检验报告。材料进场后由甲方、乙方、监理三方共同抽样，抽样送至实验室做复试，可参照国家标准《水泥基渗透结晶型防水材料》（GB18445-2001）。检验合格后由试验室出具抽样试验报告，方可使用，以保证材料符合要求。2．施工方法2.1清理基层将基层杂物、尘土、灰渣清扫干净，基层验收合格。2.2防水原理：2.2.1本工程桩头处理是防水工程技术关键之一，处理桩头防水效果好坏直接关系到本工程防水成功与否。水泥基渗透结晶型防水涂料是一种粉状材料，以硅酸盐类水泥、石英砂等为基料，掺入活性化学物质组成的刚性无机类防水涂层材料。经与水拌合可调配成刷涂或喷涂在水泥混凝土表面的浆料，也可以其干粉撒覆并压入未完全凝固的水泥混凝土表面，从而向混凝土内部渗透，在混凝土中形成不溶于水的结晶体，填塞毛细孔道，使混凝土致密、防水。2.2.2作业条件1.桩头混凝土基面均应用水浸湿，但不得有明水。2.混凝土基面应平整、牢固、无油渍、起砂等缺陷，如有桩头应先进行处理后方可施工。3.桩头混凝土基面必须洁净，适当粗糙，以利渗透。4.尽量避免烈日下工作，必要时采取遮护措施，但应透气。5.不得在雨中或环境温度低于4℃时施工。2.2.3工艺流程基层清理→配料→涂抹→细部构造处理→自检、清扫→验收表C1-3技术交底记录工程名称****工程交底部位基础工程编号*****建筑工程有限公司日期2012.09.052.3操作要点：（1）基层检查检查基层存在油污、灰浆、杂物等并及时清除处理，检查混凝土裂纹状况及宽度，区别裂纹宽度大于或小于1.0mm并做相应处理。（2）清理基层对混凝土表面的有机物、油漆、油污、其他粘结物进行清除。大于1.0mm裂纹需凿成15×20（或20×30）mmU形槽，用钢丝刷、高压水枪清理混凝土毛面（或5％盐酸清洗），经过清理的混凝土基面不得留有悬浮物和残渣。（3）润湿基层。用水充分润湿处理过的混凝土基层，达到湿润、润透，表面无明水。（4）制备涂料料浆。(1)配合比：水泥基渗透结晶型防水涂料与洁净水调和施工时按涂料(粉料)∶水=5∶2的比例充分搅拌均匀。(2)调制：将计量准确的粉料和水倒入容器内，用手持电动搅拌器充分搅拌3～5min达到料浆混合均匀。每次应按需备料，不宜过多。按一次使用30min内用完为准，严禁使用中再加水。（5）作业以专用的半硬尼龙刷涂刷，刷涂时要反复用力，使凹凸处都能刷涂到位。阳角与凸处涂覆均匀，阴角与凹处不得涂料过厚或沉积，否则影响涂料渗透或造成局部涂层开裂。水泥基渗透结晶型防水涂料涂刷的防水涂层厚度应满足设计要求。在水泥基渗透结晶涂刷完成后上做20厚防水砂浆保护层，之后将防水卷材卷上桩身用遇水膨胀止水条、密封膏和铅丝做接头密封处理。3、成品保护3.1养护十分重要，当水泥基渗透结晶型防水材料涂层固化到不会被喷洒水损害时养护就可以开始了，必须精心养护1～2天，每天喷洒水3～5次，或用潮湿透气的粗麻布、草席覆盖三天。施工后48小时内，应避免雨淋、霜冻、日光暴晒或4℃以下的长期低温；3.2穿过地面、墙面等处管根，不得损伤和变位。不得在已做完的...
