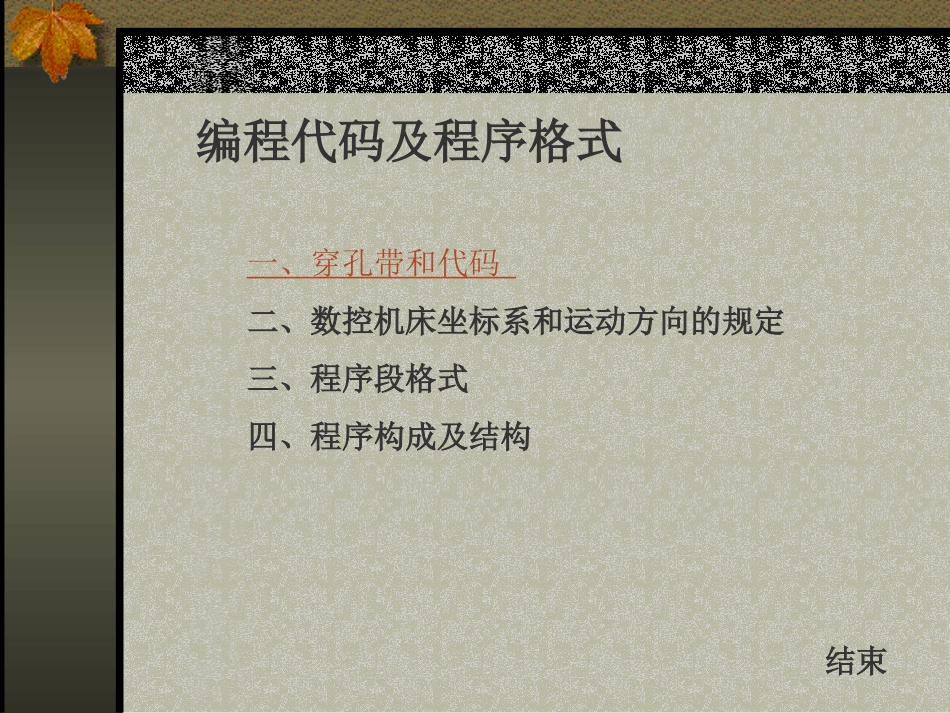

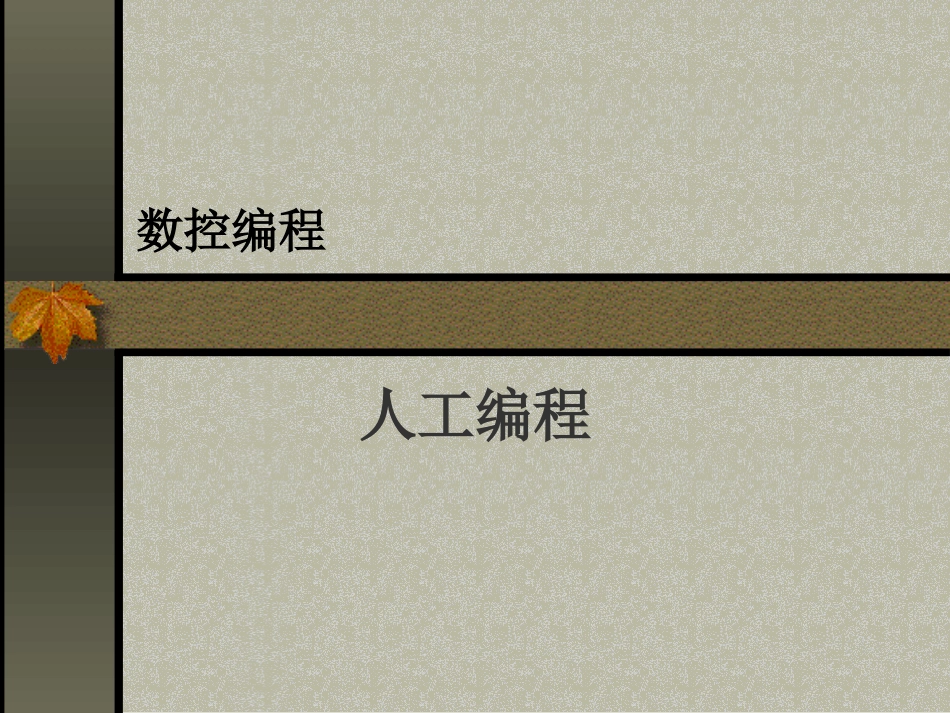

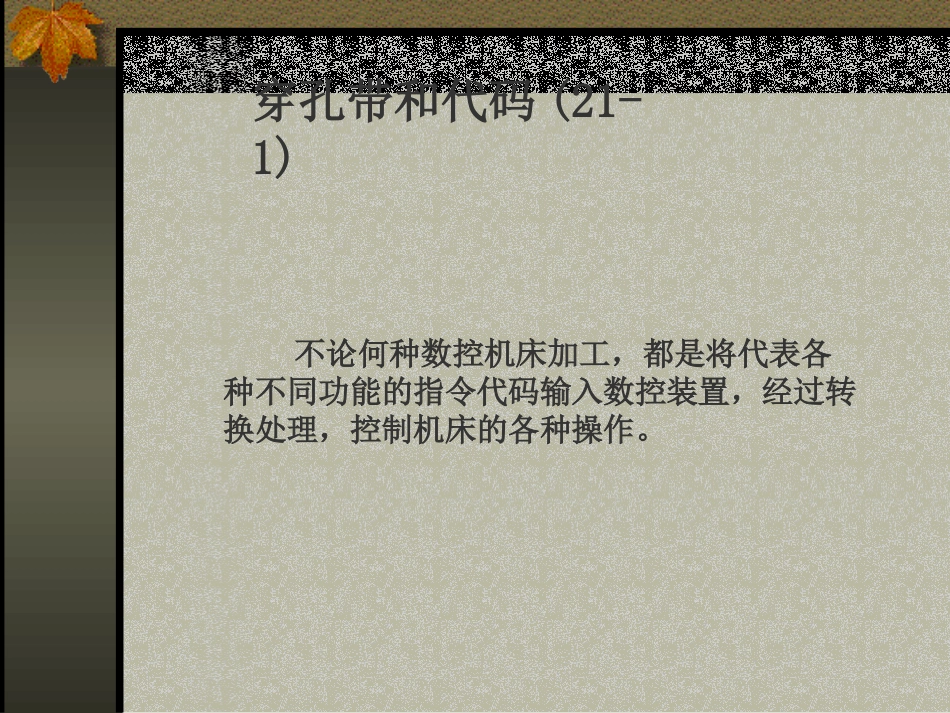

数控编程人工编程编程代码及程序格式一、穿孔带和代码二、数控机床坐标系和运动方向的规定三、程序段格式四、程序构成及结构结束穿孔带和代码(21-1)不论何种数控机床加工，都是将代表各种不同功能的指令代码输入数控装置，经过转换处理，控制机床的各种操作。穿孔带和代码(21-2)数控机床的信息读入方式有两种，即手工输入和自动输入。因此，作为数控机床住处载体的控制介质也有两种，一类是自动输入时的穿孔带、磁带、磁盘等；另一类是手工输入时的键盘，波段开关，插销板等。穿孔带和代码(21-3)数控机床经过多年来的不断实践与发展，在输入代码、坐标系统、加工指令、辅助功能及程序格式等方面逐渐形成了两种国际通用标准，即ISO(InternationalStandardOrganization)国际标准化组织标准及EIA(ElectronicIndustriesAssociation)美国电子工业协会标准。我国已正式批准的数字控制标准有JB3208—83《数字控制机床穿孔带程序段格式中的准备功能G和辅助功能M的代码》等标准。穿孔带和代码(21-4)目前，国际标准的规定，主要是针对穿孔纸带信息格式编码的标准化。由于穿孔带有固定的代码孔，不易受环境（如磁场）的影响，便于长期保存和使用，且程序的储存量大，故至今仍是数控机床主要而常用的信息输入方式。穿孔带和缺点是：当传递的信息量多时，纸带会很长，有几百米，甚至超过1千米，使其不易保存。穿孔带和代码(21-5)常用标准穿孔带有五单位（带宽17.5毫米）和八单位（带宽25.4毫米）两种。五单位穿孔带每行最多可穿5个孔，因此它所能记录的信息较少，用于线切割简易数控及点位控制等简单功能的数控机床上；而八单位穿孔带能记录的信息较多，广泛用于车、铣、自动换刀等多功能的数控机床上。实际中运用最广泛的穿孔带是黑色纸带，八单位穿孔带的尺寸如图所示，其每一行最多可有8个信息孔，且必须有一个同步孔。穿孔带和代码(21-6)Φ8-1.33±0.0525.42.54±0.05Φ1.17±0.052.54±0.05δ８７６５４３２１穿孔带和代码(21-7)国际上常用的八单位穿孔带有两种标准代码，即EIA代码和ISO代码。这两种代码都有数字码、字母码和其它代码，第三例和第四例之间的连续小孔称为同步孔，它贯穿于整个纸带的全长，作为其它大孔的基准，并产生同步读入信号。穿孔带和代码(21-8)EIA代码和ISO代码虽然所表示的符号相同，但编码孔各异。这两种编码区别在于：(1)EIA编码为补奇代码，即它有每行代码孔的个数必须是奇数个，若为偶数个，则可在第5列补一个孔使之成为奇数个孔，而第5列孔则被称为补奇列。而ISO代码则为补偶代码，即它的每一行代码孔的个数必须为偶数，若为奇数个，则在第8列补一个孔使之成为偶数个孔，其第8列为补偶列。穿孔带和代码(21-9)(2)ISO代码有规律可循，其数字码在第5列和第6列都有孔，字母码在第7列都有孔。而EIA代码则没有这些规律，故在数控系统的逻辑设计及编程使用方面，ISO代码优于EIA代码。在容量方面，ISO代码要大于EIA代码。由于EIA代码第8列孔只用作程序段结束CR代码，其余7列能代表不同编码的容量为26=64个，而ISO代码的容量为27=128个。穿孔带和代码(21-10)８７６５４３２１８７６５４３２１0123456789EIAISO穿孔带和代码(21-11)８７６５４３２１８７６５４３２１ABCDEFGHIJEIAISO穿孔带和代码(21-12)８７６５４３２１８７６５４３２１KLMNOPQREIAISO穿孔带和代码(21-13)８７６５４３２１８７６５４３２１STUVWXYZEIAISO穿孔带和代码(21-14)８７６５４３２１８７６５４３２１.+-*/,=()EIAISO穿孔带和代码(21-15)８７６５４３２１８７６５４３２１$:EIAISOSTOP(ER)TABCRDELETESPACENLorLF%HTCRDELSPBSNULEM穿孔带和代码(21-16)由此可见，与EIA代码相比，ISO代码具有信息量大、可靠性高、与当今数据传输系统统一等优点，所以目前许多国家生产的数控系统已采用了ISO代码。在1971～1973年间，英国、日本等国已在有关数控机床国家标准中采用了ISO代码；美国电子工业协会也在EIARS－358标准中规定了ISO代码与EIA代码并存。鉴于EIA标准已为世界各国数控生产厂所接受，作为过渡一些数控机床上设置了EIA/ISO代码转换功能，即充许采用二种代码中的任何一种输入。穿孔带和代码(21-...
