煤气化装置烧结金属滤芯清洗再生技术[1]VIP免费

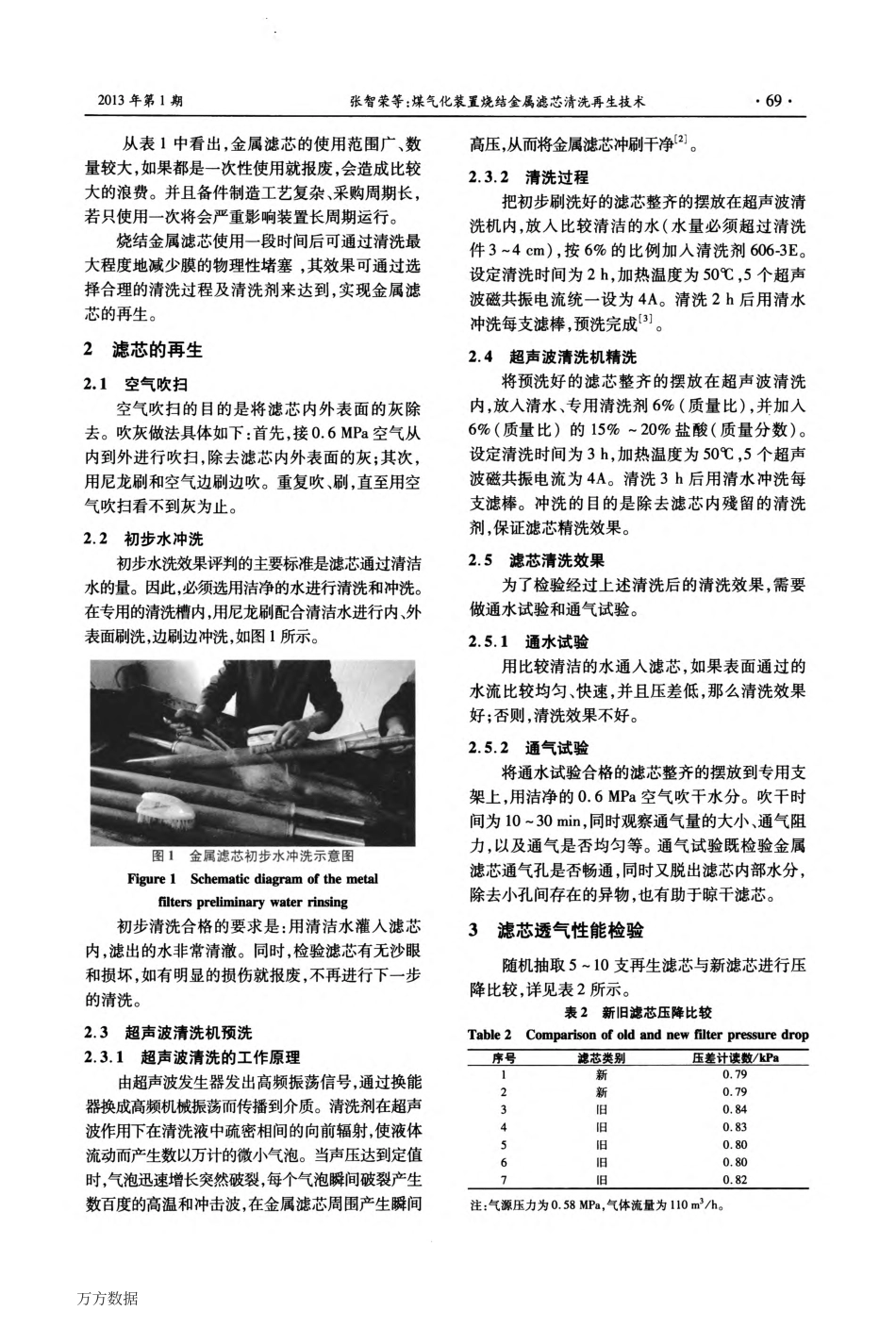

2013年02月第40卷第1期云南化工YunnanChemiealTechnologyFeb．2013V01．40，No．1doi：10．3969／j．issn．1004-275X．2013．01．017煤气化装置烧结金属滤芯清洗再生技术张智荣，牟刚林(云南天安化工有限公司制气车间，云南安宁650309)摘要：探讨了煤气化装置烧结金属滤芯的再生方法，采用空气吹扫、初步水冲洗、超声波清洗等步骤可使滤芯再生，对再生后的滤芯进行了透气性检验，结果满意。关键词：煤气化装置；过滤器；烧结金属滤芯中图分类号：TQ051．8文献标识码：A文章编号：1004-275X(2013)01-0068-03云南天安化工有限公司煤气化装置使用的烧结金属滤芯是由西安宝德粉末冶金有限责任公司设计生产的。滤芯的材质是316L，粉末烧结金属管材料的厚度为2—3mm，无负偏差烧结复合金属网管材料的厚度约为2mm。滤芯表面平滑，实际工作压降是0．79kPa，最大允许工作压降为30kPa，体积流量0．26m3／s，设计温度380℃，滤除颗粒粒径I>3斗m¨oo烧结金属滤芯具有强度高、韧性好、耐高温、抗腐蚀、孔型稳定、再生陛能好、使用寿命长等特点⋯。1滤芯的配置烧结金属滤芯主要用于煤气化1200单元V1204A／B煤粉锁斗放空时煤粉的过滤，1300单元气化炉烧嘴蒸汽的过滤，开工烧嘴和点火烧嘴使用的柴油、煤烧嘴调和水的过滤，1500单元合成气与飞灰的过滤，3000单元高压氮气的过滤等等。金属滤芯配置使用情}圮见表1所示。表1我公司烧结金属滤芯配置情况Table1Sinteredmetalfilterconfiguration收稿：2012—11—28作者简介：张智荣(1984．)，男，云南大理人，设备技术员，主要从事车间设备管理工作。万方数据2013年第1期张智荣等：煤气化装置烧结金属滤芯清洗再生技术·69·从表1中看出，金属滤芯的使用范围广、数量较大，如果都是一次性使用就报废，会造成比较大的浪费。并且备件制造工艺复杂、采购周期长，若只使用一次将会严重影响装置长周期运行。烧结金属滤芯使用一段时间后可通过清洗最大程度地减少膜的物理性堵塞，其效果可通过选择合理的清洗过程及清洗剂来达到，实现金属滤芯的再生。2滤芯的再生2．1空气吹扫空气吹扫的目的是将滤芯内外表面的灰除去。吹灰做法具体如下：首先，接0．6MPa空气从内到外进行吹扫，除去滤芯内外表面的灰；其次，用尼龙刷和空气边刷边吹。重复吹、刷，直至用空气吹扫看不到灰为止。2．2初步水冲洗初步水洗效果评判的主要标准是滤芯通过清洁水的量。因此，必须选用洁净的水进行清洗和冲洗。在专用的清洗槽内，用尼龙刷配合清洁水进行内、外表面刷洗，边刷边冲洗，如图1所示。图I金属滤芯初步水冲洗示意图Figure1Schematicdiagramofthemetalfilterspreliminarywaterrinsing初步清洗合格的要求是：用清洁水灌入滤芯内，滤出的水非常清澈。同时，检验滤芯有无沙眼和损坏，如有明显的损伤就报废，不再进行下一步的清洗。2．3超声波清洗机预洗2．3．1超声波清洗的工作原理由超声波发生器发出高频振荡信号，通过换能器换成高频机械振荡而传播到介质。清洗剂在超声波作用下在清洗液中疏密相间的向前辐射，使液体流动而产生数以万计的微小气泡。当声压达到定值时，气泡迅速增长突然破裂，每个气泡瞬间破裂产生数百度的高温和冲击波，在金属滤芯周围产生瞬间高压，从而将金属滤芯冲刷干净口J。2．3．2清洗过程把初步刷洗好的滤芯整齐的摆放在超声波清洗机内，放人比较清洁的水(水量必须超过清洗件3～4cm)，按6％的比例加入清洗剂606-3E。设定清洗时间为2h，加热温度为50℃，5个超声波磁共振电流统一设为4A。清洗2h后用清水冲洗每支滤棒，预洗完成口J。2．4超声波清洗机精洗将预洗好的滤芯整齐的摆放在超声波清洗内，放人清水、专用清洗剂6％(质量比)，并加入6％(质量比)的15％～20％盐酸(质量分数)。设定清洗时间为3h，加热温度为50℃，5个超声波磁共振电流为4A。清洗3h后用清水冲洗每支滤棒。冲洗的目的是除去滤芯内残留的清洗剂，保证滤芯精洗效果。2．5滤芯清洗效果为了检验经过上述清洗后的清洗效果，需要做通水试验和通气试验。2．5．1通水试验用比较清洁的水通入滤芯，如果表面通过的水流比较均匀、快速，并且压差低，那么清洗效果好；否则，清洗效果不好。2．5．2通气试...
