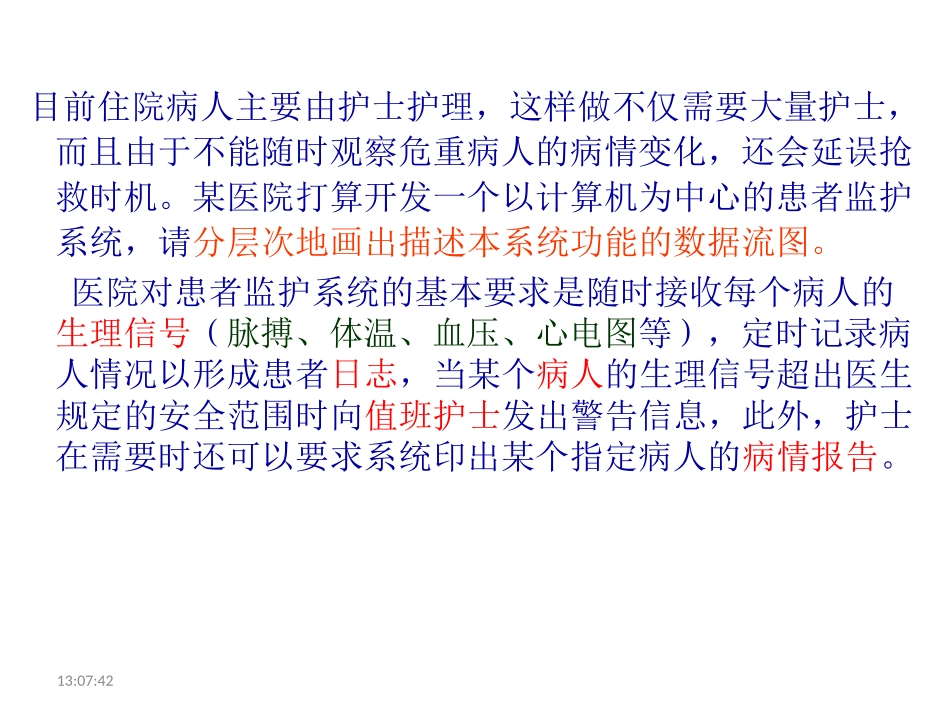

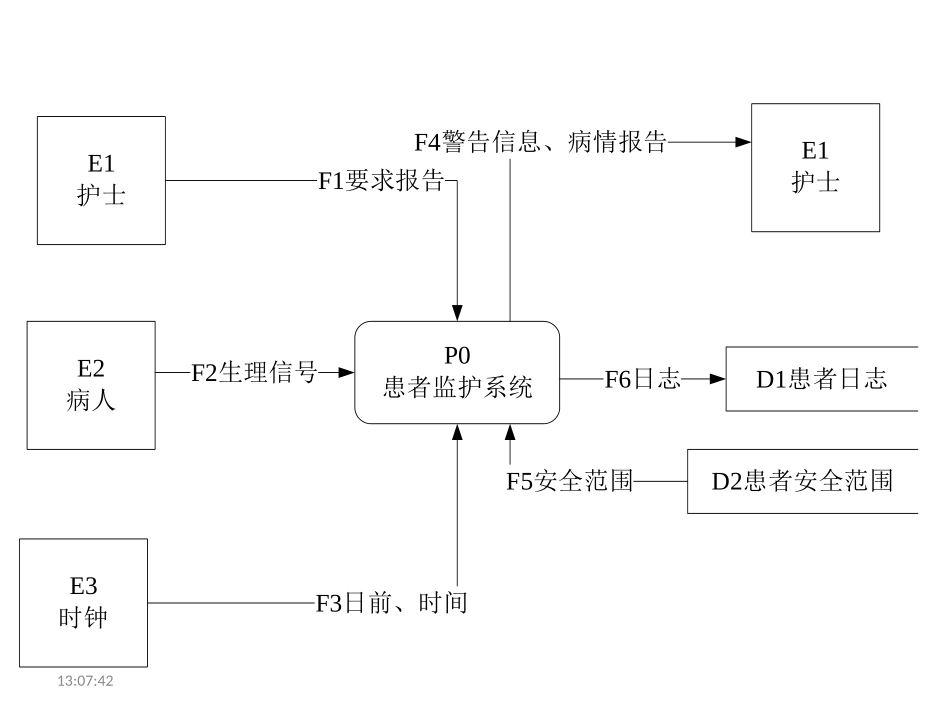

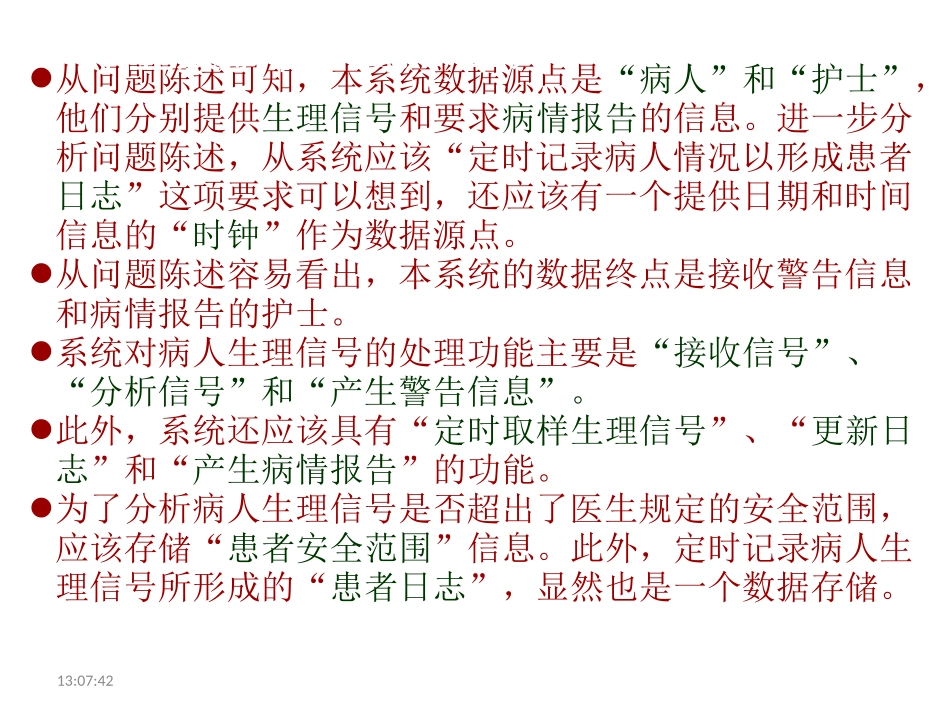

13:07:42目前住院病人主要由护士护理，这样做不仅需要大量护士，而且由于不能随时观察危重病人的病情变化，还会延误抢救时机。某医院打算开发一个以计算机为中心的患者监护系统，请分层次地画出描述本系统功能的数据流图。医院对患者监护系统的基本要求是随时接收每个病人的生理信号(脉搏、体温、血压、心电图等)，定时记录病人情况以形成患者日志，当某个病人的生理信号超出医生规定的安全范围时向值班护士发出警告信息，此外，护士在需要时还可以要求系统印出某个指定病人的病情报告。作业及解答（第3章）13:07:42作业及解答（第3章）E1护士E3时钟E2病人P0患者监护系统F1要求报告F2生理信号F3日前、时间E1护士F4警告信息、病情报告D2患者安全范围D1患者日志F5安全范围F6日志13:07:42从问题陈述可知，本系统数据源点是“病人”和“护士”，他们分别提供生理信号和要求病情报告的信息。进一步分析问题陈述，从系统应该“定时记录病人情况以形成患者日志”这项要求可以想到，还应该有一个提供日期和时间信息的“时钟”作为数据源点。从问题陈述容易看出，本系统的数据终点是接收警告信息和病情报告的护士。系统对病人生理信号的处理功能主要是“接收信号”、“分析信号”和“产生警告信息”。此外，系统还应该具有“定时取样生理信号”、“更新日志”和“产生病情报告”的功能。为了分析病人生理信号是否超出了医生规定的安全范围，应该存储“患者安全范围”信息。此外，定时记录病人生理信号所形成的“患者日志”，显然也是一个数据存储。作业及解答（第3章）13:07:42E1护士E3时钟E2病人F1要求报告F2生理信号F3日前、时间E1护士F4警告信息D2患者安全范围D1患者日志F5安全范围F6日志P1接收信号P4定时取样生理信号P5更新日志P3产生警告信息P2分析信号P6产生病情报告F2生理信号危及病人信息定时的生理信号F2生理信号F6日志13:07:42E1护士E3时钟E2病人F1要求报告F2生理信号F3日前、时间E1护士F4警告信息D2患者安全范围D1患者日志F5安全范围F6日志P1接收信号P4定时取样生理信号P5更新日志P3产生警告信息P2分析信号P6产生病情报告F2生理信号危及病人信息定时的生理信号F2生理信号F6日志D3生理信息F2生理信号定时的生理信号13:07:42E1护士E3时钟E2病人F1要求报告F2生理信号F3日前、时间E1护士F4警告信息D2患者安全范围D1患者日志F5安全范围F6日志P1接收信号P4定时取样生理信号P5更新日志P3产生警告信息P2分析信号P6产生病情报告F2生理信号危及病人信息定时的生理信号F2生理信号F6日志D3生理信息F2生理信号定时的生理信号P7制定安全范围
