美国机械制图图样尺寸标准VIP免费

美国机械制图图样尺寸标准_第1页
1/5

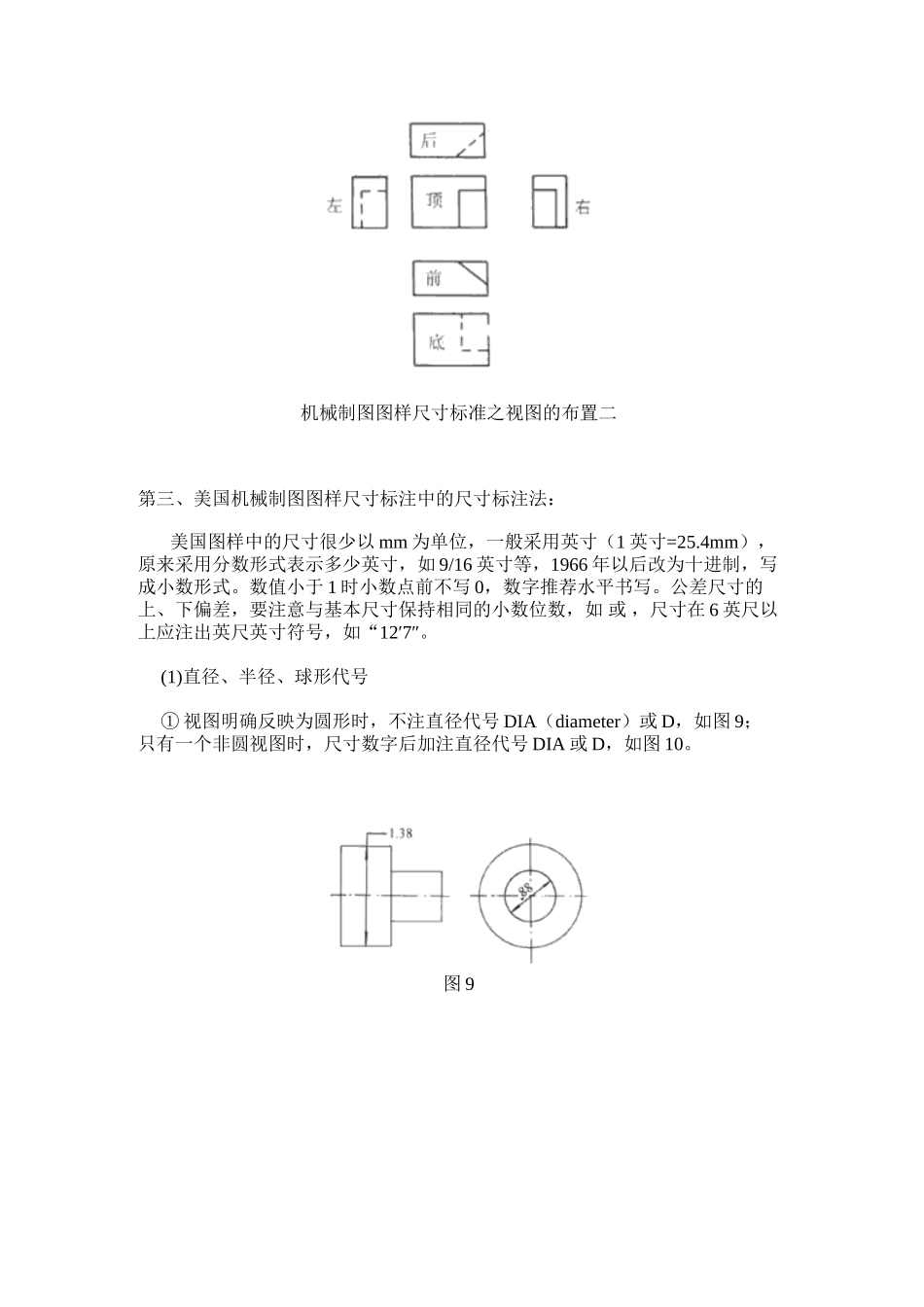

美国机械制图图样尺寸标准_第2页
2/5

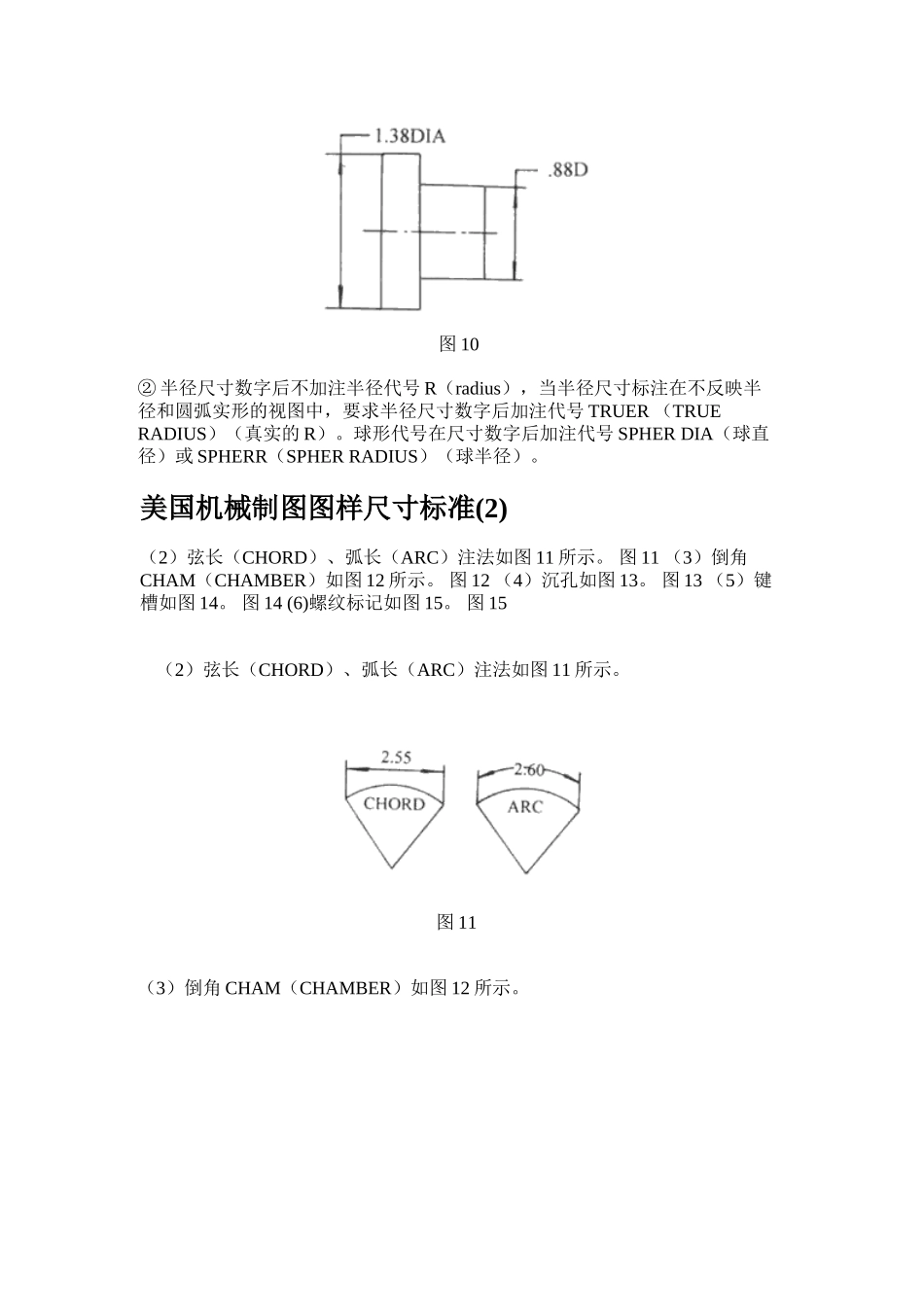

美国机械制图图样尺寸标准_第3页
3/5
美国机械制图图样尺寸标准第一、美国采用第几角画法?按标准美国只规定用第三角画法(建筑图及结构图上使用第一角投影时必须指明)。关于如何区别第三角和第一角画法以及第三角投影法的优点读者可以点击阅读!第二、美国机械制图图样尺寸标准中的视图布置形式:视图布置形式有两种,第一种与ISO国际标准相同,如图6。美国机械制图图样尺寸标准之视图的布置一第二种如图8。机械制图图样尺寸标准之视图的布置二第三、美国机械制图图样尺寸标注中的尺寸标注法:美国图样中的尺寸很少以mm为单位,一般采用英寸(1英寸=25.4mm),原来采用分数形式表示多少英寸,如9/16英寸等,1966年以后改为十进制,写成小数形式。数值小于1时小数点前不写0,数字推荐水平书写。公差尺寸的上、下偏差,要注意与基本尺寸保持相同的小数位数,如或,尺寸在6英尺以上应注出英尺英寸符号,如“12′7″。(1)直径、半径、球形代号①视图明确反映为圆形时,不注直径代号DIA(diameter)或D,如图9;只有一个非圆视图时,尺寸数字后加注直径代号DIA或D,如图10。图9图10②半径尺寸数字后不加注半径代号R(radius),当半径尺寸标注在不反映半径和圆弧实形的视图中,要求半径尺寸数字后加注代号TRUER(TRUERADIUS)(真实的R)。球形代号在尺寸数字后加注代号SPHERDIA(球直径)或SPHERR(SPHERRADIUS)(球半径)。美国机械制图图样尺寸标准(2)(2)弦长(CHORD)、弧长(ARC)注法如图11所示。图11(3)倒角CHAM(CHAMBER)如图12所示。图12(4)沉孔如图13。图13(5)键槽如图14。图14(6)螺纹标记如图15。图15(2)弦长(CHORD)、弧长(ARC)注法如图11所示。图11(3)倒角CHAM(CHAMBER)如图12所示。图12(4)沉孔如图13。图13(5)键槽如图14。图14(6)螺纹标记如图15。图15
