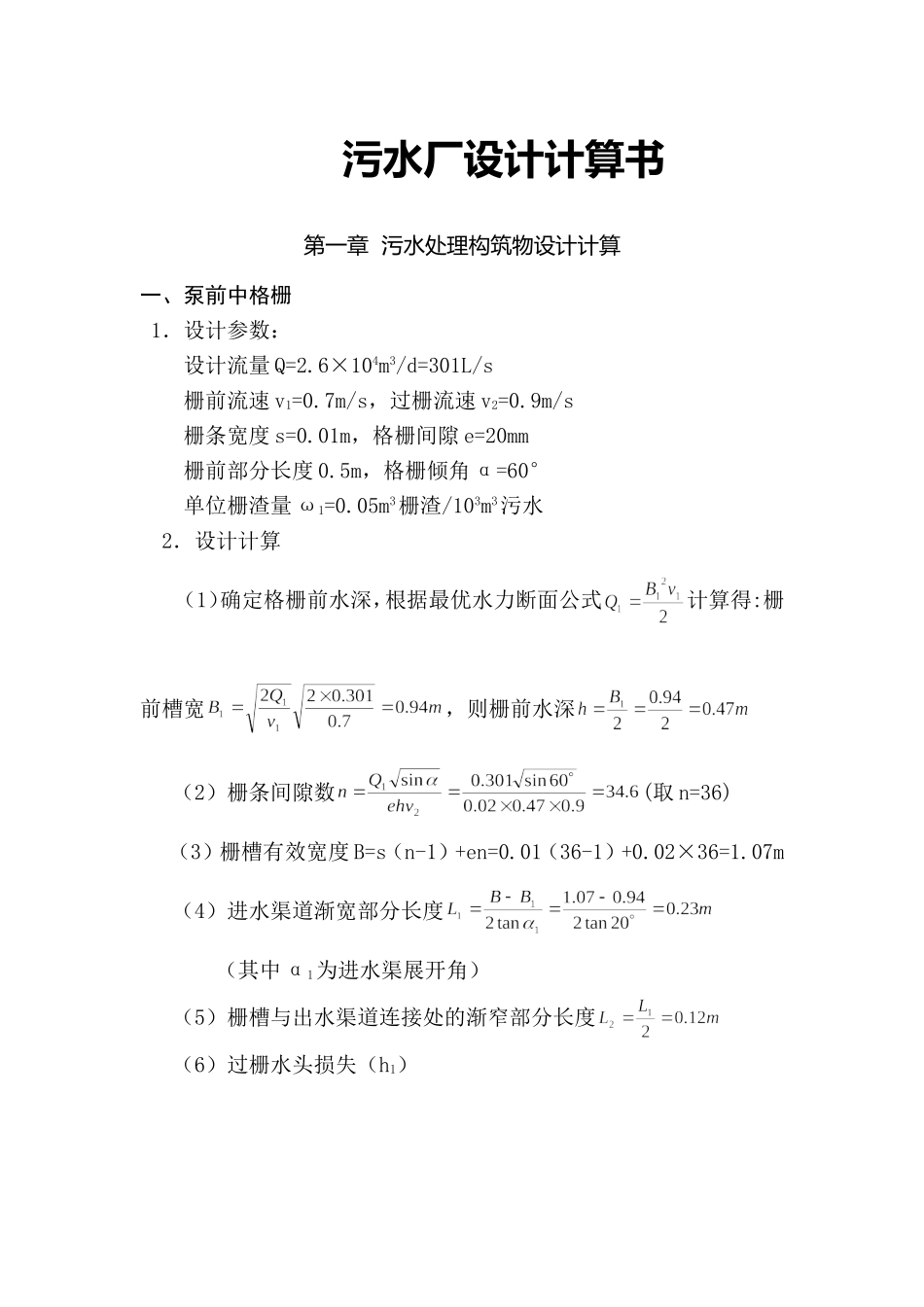

污水厂设计计算书第一章污水处理构筑物设计计算一、泵前中格栅1.设计参数:设计流量Q=2
6×104m3/d=301L/s栅前流速v1=0
7m/s,过栅流速v2=0
9m/s栅条宽度s=0
01m,格栅间隙e=20mm栅前部分长度0
5m,格栅倾角α=60°单位栅渣量ω1=0
05m3栅渣/103m3污水2.设计计算(1)确定格栅前水深,根据最优水力断面公式计算得:栅前槽宽,则栅前水深(2)栅条间隙数(取n=36)(3)栅槽有效宽度B=s(n-1)+en=0
01(36-1)+0
02×36=1

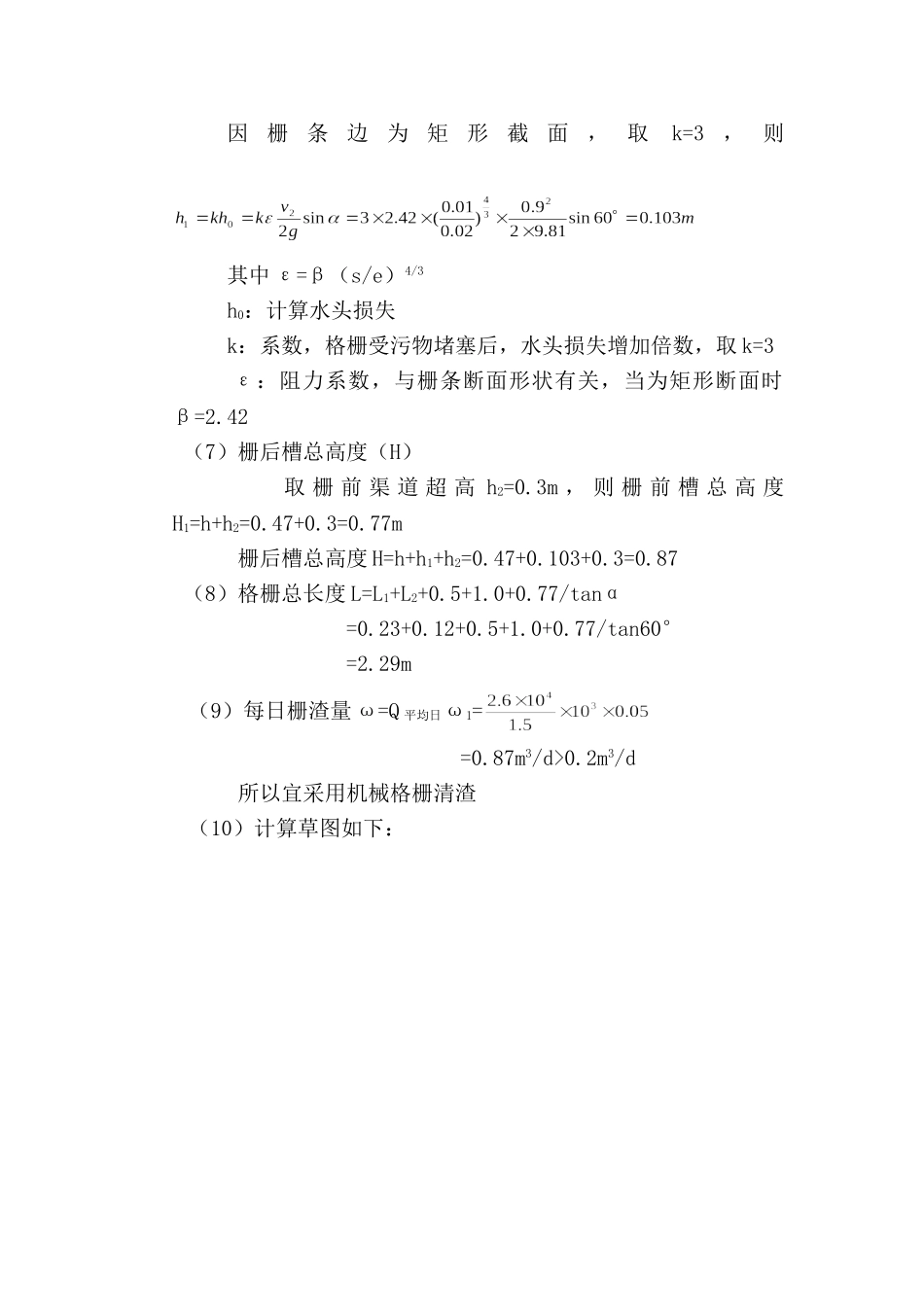

07m(4)进水渠道渐宽部分长度(其中α1为进水渠展开角)(5)栅槽与出水渠道连接处的渐窄部分长度(6)过栅水头损失(h1)因栅条边为矩形截面,取k=3,则其中ε=β(s/e)4/3h0:计算水头损失k:系数,格栅受污物堵塞后,水头损失增加倍数,取k=3ε:阻力系数,与栅条断面形状有关,当为矩形断面时β=2
42(7)栅后槽总高度(H)取栅前渠道超高h2=0
3m,则栅前槽总高度H1=h+h2=0
77m栅后槽总高度H=h+h1+h2=0
87(8)格栅总长度L=L1+L2+0
77/tanα=0
77/tan60°=2
29m(9)每日栅渣量ω=Q平均日ω1==0
87m3/d>0

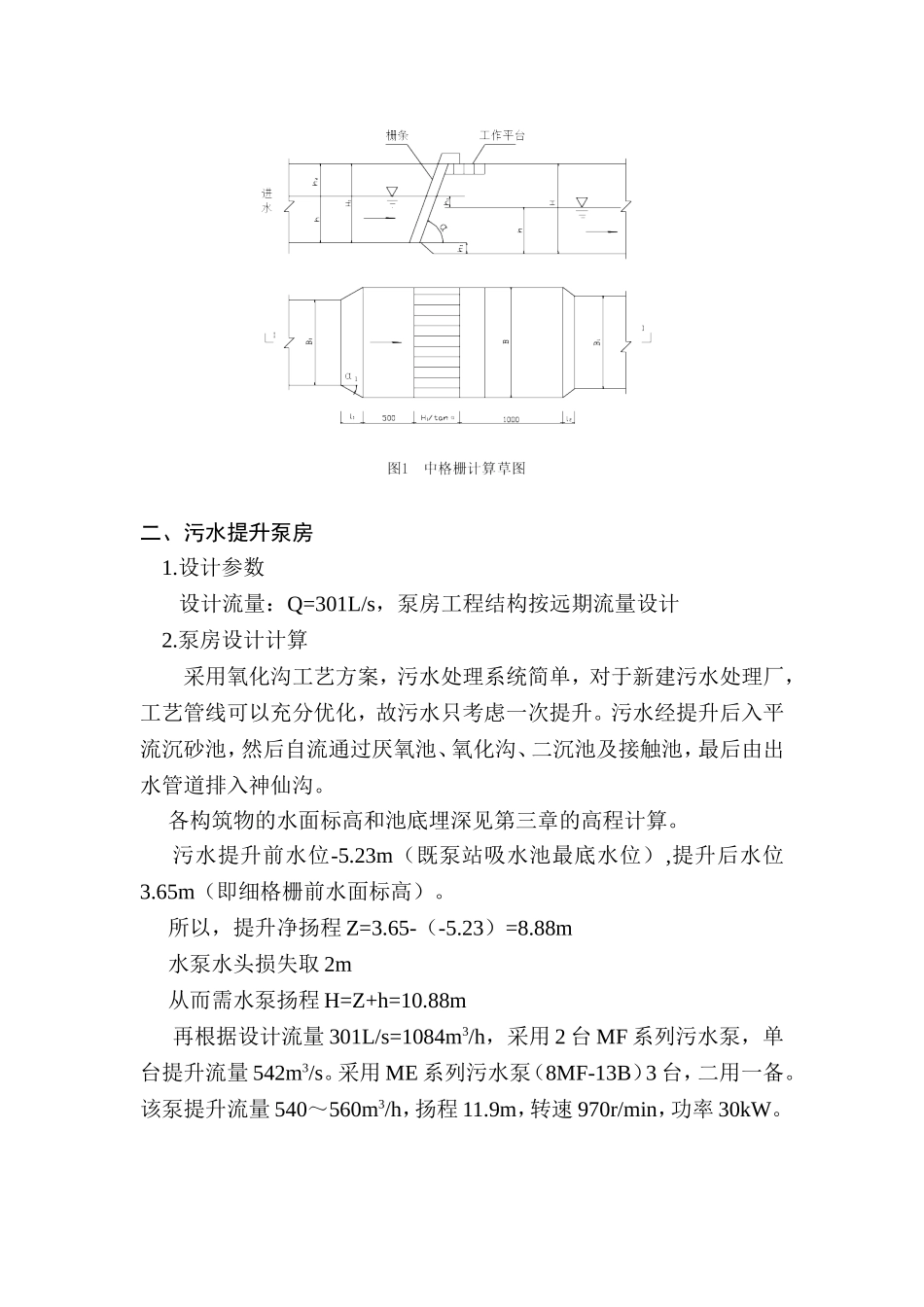

2m3/d所以宜采用机械格栅清渣(10)计算草图如下:二、污水提升泵房1
设计参数设计流量:Q=301L/s,泵房工程结构按远期流量设计2
泵房设计计算采用氧化沟工艺方案,污水处理系统简单,对于新建污水处理厂,工艺管线可以充分优化,故污水只考虑一次提升
污水经提升后入平流沉砂池,然后自流通过厌氧池、氧化沟、二沉池及接触池,最后由出水管道排入神仙沟
各构筑物的水面标高和池底埋深见第三章的高程计算
