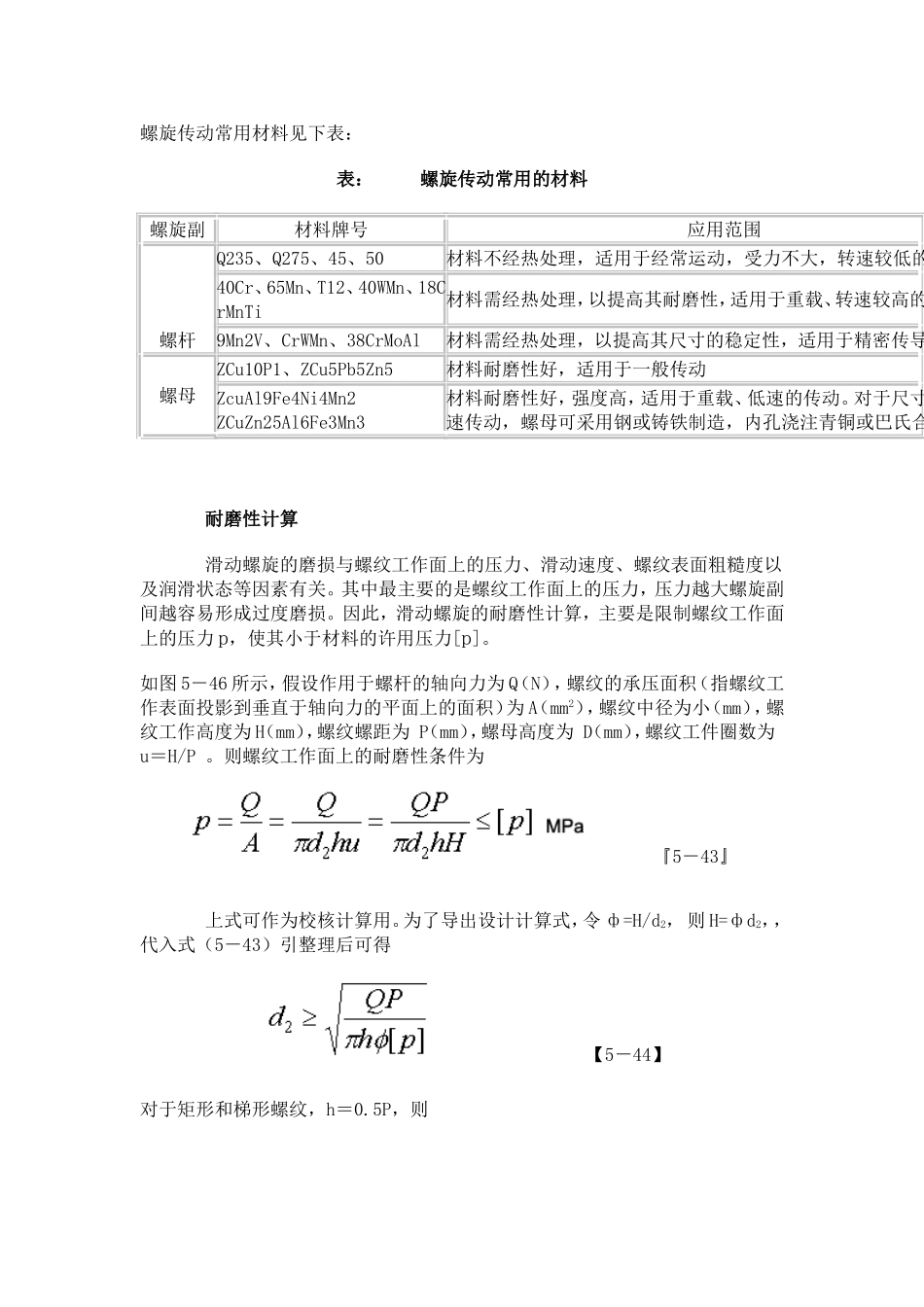

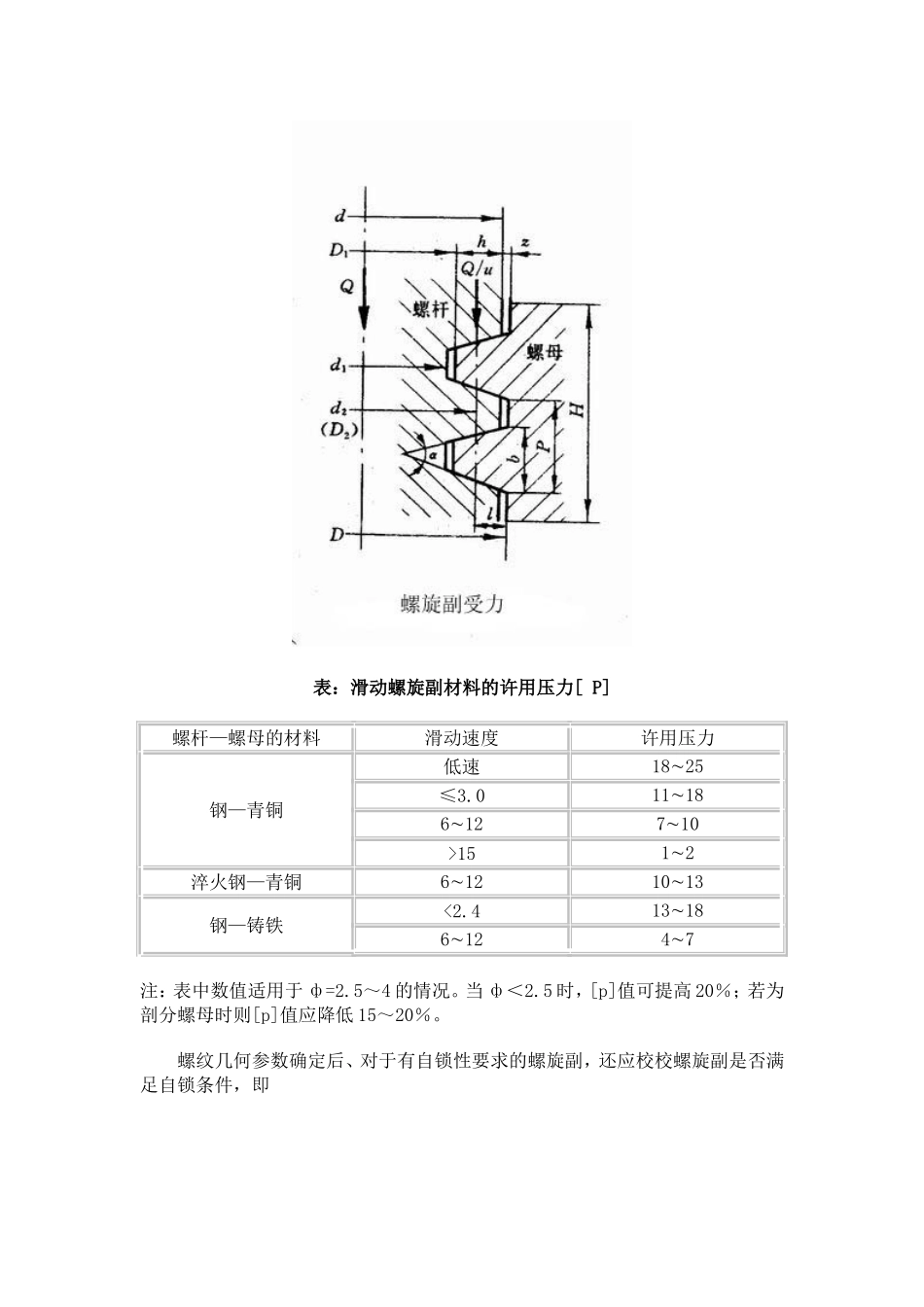

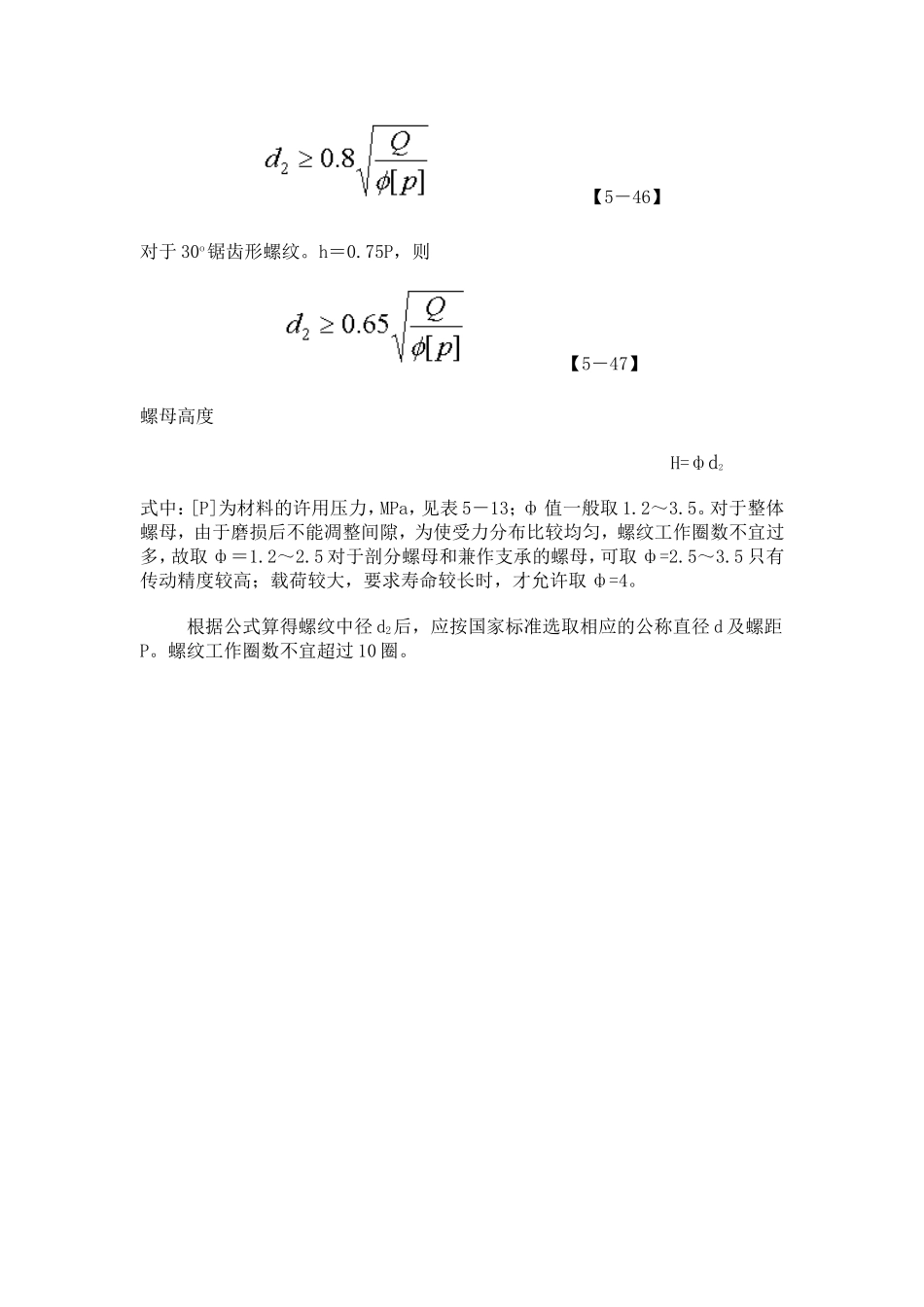

螺旋传动常用材料见下表：表：螺旋传动常用的材料螺旋副材料牌号应用范围螺杆Q235、Q275、45、50材料不经热处理，适用于经常运动，受力不大，转速较低的传动40Cr、65Mn、T12、40WMn、18CrMnTi材料需经热处理，以提高其耐磨性，适用于重载、转速较高的重要传动9Mn2V、CrWMn、38CrMoAl材料需经热处理，以提高其尺寸的稳定性，适用于精密传导螺旋传动螺母ZCu10P1、ZCu5Pb5Zn5材料耐磨性好，适用于一般传动ZcuAl9Fe4Ni4Mn2ZCuZn25Al6Fe3Mn3材料耐磨性好，强度高，适用于重载、低速的传动。对于尺寸较大或高速传动，螺母可采用钢或铸铁制造，内孔浇注青铜或巴氏合金耐磨性计算滑动螺旋的磨损与螺纹工作面上的压力、滑动速度、螺纹表面粗糙度以及润滑状态等因素有关。其中最主要的是螺纹工作面上的压力，压力越大螺旋副间越容易形成过度磨损。因此，滑动螺旋的耐磨性计算，主要是限制螺纹工作面上的压力p，使其小于材料的许用压力[p]。如图5－46所示，假设作用于螺杆的轴向力为Q（N），螺纹的承压面积（指螺纹工作表面投影到垂直于轴向力的平面上的面积）为A（mm2），螺纹中径为小（mm），螺纹工作高度为H（mm），螺纹螺距为P（mm），螺母高度为D（mm），螺纹工件圈数为u＝H/P。则螺纹工作面上的耐磨性条件为『5－43』上式可作为校核计算用。为了导出设计计算式，令ф=H/d2，则H=фd2，，代入式（5－43）引整理后可得【5－44】对于矩形和梯形螺纹，h＝0.5P，则【5－46】对于30o锯齿形螺纹。h＝0.75P，则【5－47】螺母高度H=фd2式中：[P]为材料的许用压力，MPa，见表5－13；ф值一般取1.2～3.5。对于整体螺母，由于磨损后不能凋整间隙，为使受力分布比较均匀，螺纹工作圈数不宜过多，故取ф＝1.2～2.5对于剖分螺母和兼作支承的螺母，可取ф=2.5～3.5只有传动精度较高；载荷较大，要求寿命较长时，才允许取ф=4。根据公式算得螺纹中径d2后，应按国家标准选取相应的公称直径d及螺距P。螺纹工作圈数不宜超过10圈。表：滑动螺旋副材料的许用压力[P]螺杆—螺母的材料滑动速度许用压力钢—青铜低速1825≤3.01118612710>1512淬火钢—青铜6121013钢—铸铁<2.4131861247注：表中数值适用于ф=2.5～4的情况。当ф＜2.5时，[p]值可提高20％；若为剖分螺母时则[p]值应降低15～20％。螺纹几何参数确定后、对于有自锁性要求的螺旋副，还应校校螺旋副是否满足自锁条件，即式中；为螺纹升角；fV为螺旋副的当量摩擦系数；f为摩擦系数．见下表。表：滑动螺旋副的摩擦系数f螺杆—螺母的材料摩擦系数f钢—青铜0.08~0.10淬火钢—青铜0.06~0.08钢—钢0.11~0.17钢—铸铁0.12~0.15注：起动时取大值．运转中取小值。螺杆的强度计算受力较大的螺杆需进行强度计算。螺杆工作时承受轴向压力（或拉力）Q和扭矩T的作用。螺杆危险截面上既有压缩（或拉伸）应力；又有切应力。因此；核核螺杆强度时，应根据第四强度理论求出危险截面的计算应力σca，其强度条件为或【5－49】式中：A—螺杆螺纹段的危险截面面积。WT—螺杆螺纹段的抗扭截面系数，dl—螺杆螺纹小径，mm；T—螺杆所受的扭矩，［σ］—螺杆材料的许用应力，MPa，见下表滑动螺旋副材料的许用应力螺旋副材料许用应力(MPa)[σ][σ]b[τ]螺杆钢σs/(3~5)螺母青铜40~6030~40铸铁40~5540钢(1.0~1.2)[σ]0..6[σ]注：1）σs为材料屈服极限。2）载荷稳定时，许用应力取大值。螺母螺纹牙的强度计算螺纹牙多发生剪切和挤压破坏，一般螺母的材料强度低于螺杆，故只需校核螺母螺纹牙的强度。如图5－47所示，如果将一圈螺纹沿螺母的螺纹大径D处展开，则可看作宽度为πD的悬臂梁。假设螺母每圈螺纹所承受的平均压力为Q/u，并作用在以螺纹中径D2为直径的圆周上，则螺纹牙危险截面a－a的剪切强度条件为【5－50】螺纹牙危险截面a－a的弯曲强度条件为【5－51】式中：b——螺纹牙根部的厚度，mm，对于矩形螺纹，b＝0.5P对于梯形螺纹，b一0.65P,对于30o锯齿形螺纹，b=0.75P，P为螺纹螺距；l——弯曲力臂；mm参看图,l=(D-D2)/2；[τ]——螺母材料的许用切应力，MPa，见表；[σ]b——螺母材料的许用弯曲应力，MPa，见表。当螺杆和螺母的材料相同时，由于螺杆的...
