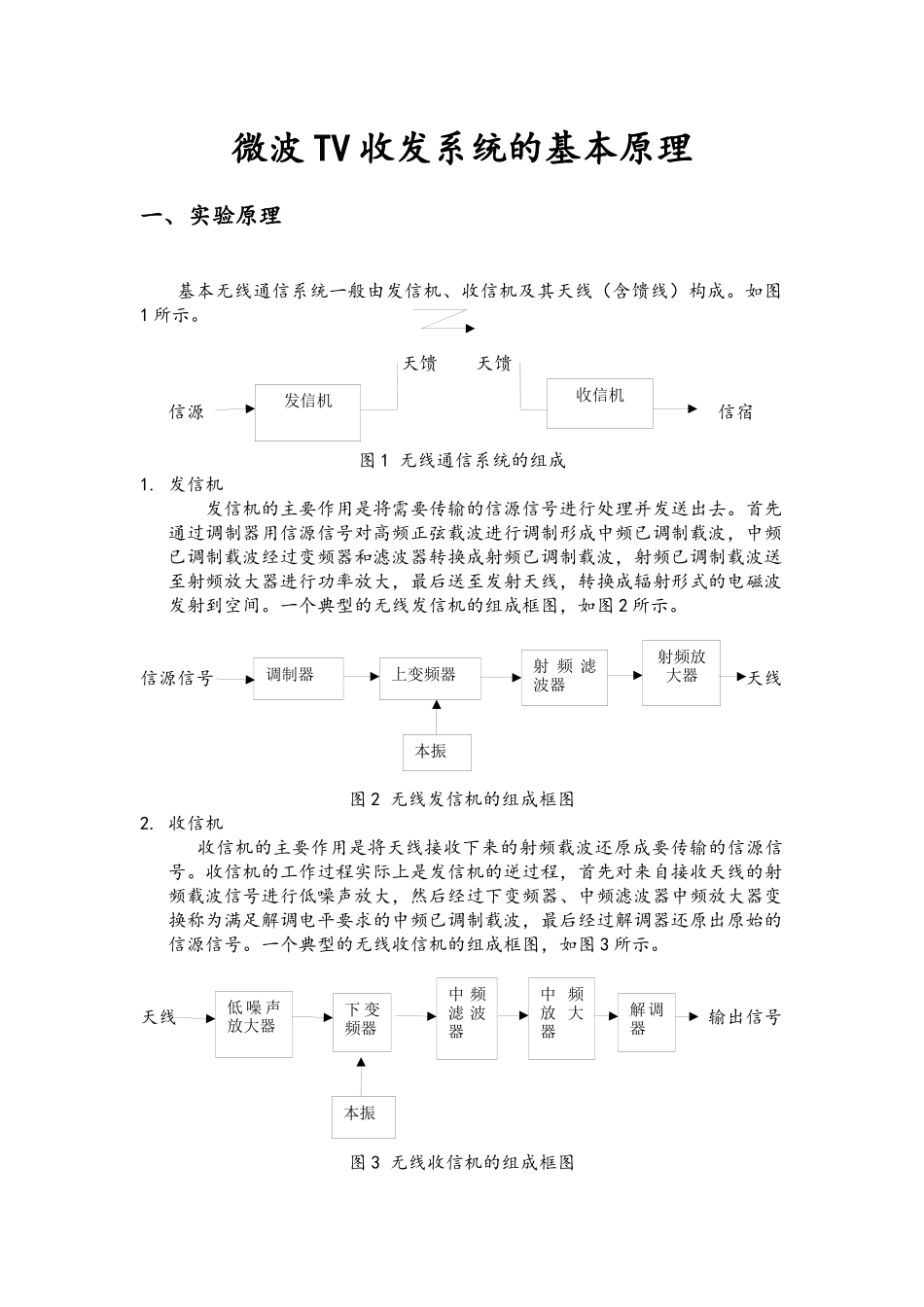

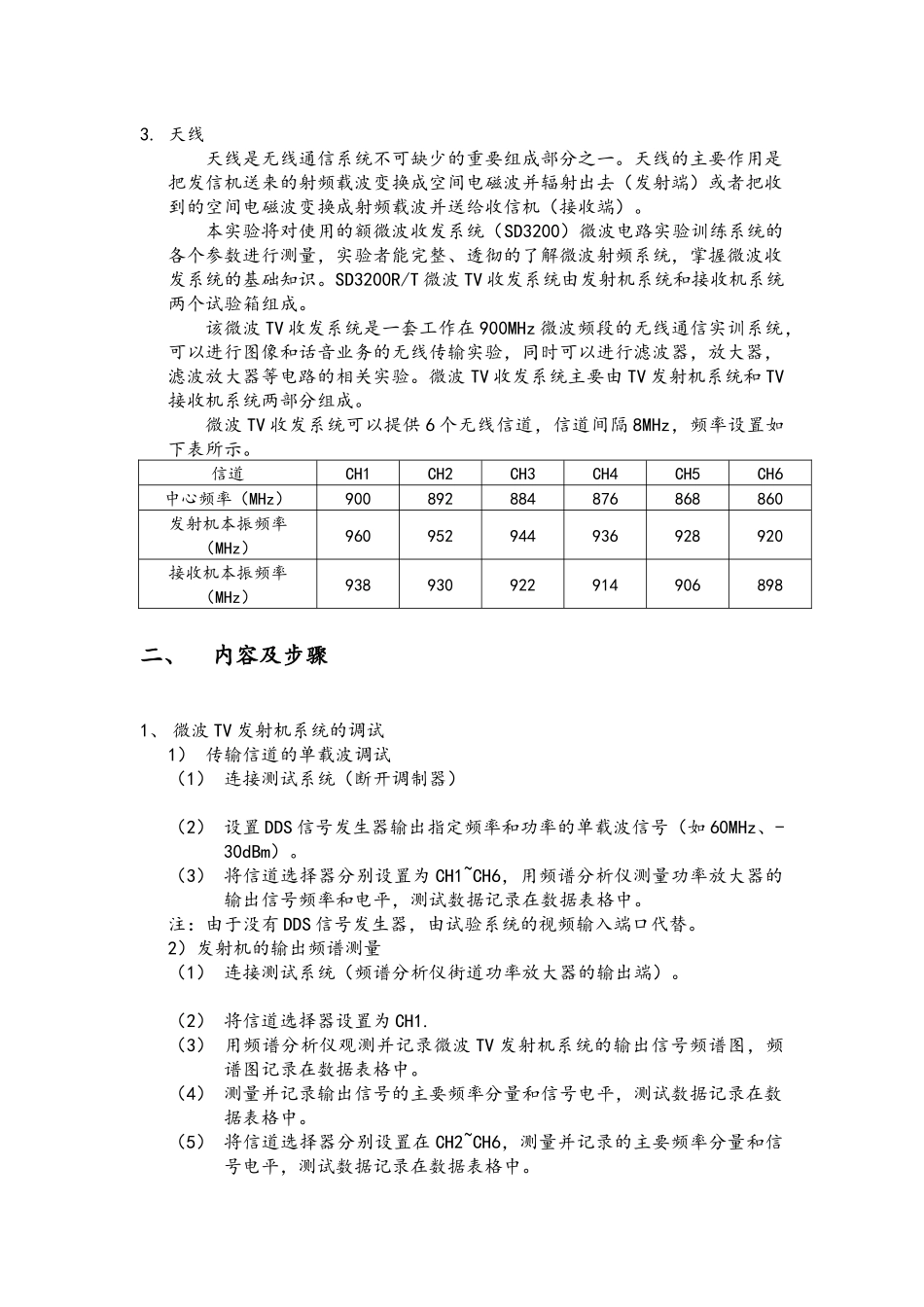

北京邮电大学电磁场与微波测量实验报告学院：电子工程学院班级：组员：报告撰写人：微波TV收发系统的基本原理一、实验原理基本无线通信系统一般由发信机、收信机及其天线（含馈线）构成。如图1所示。天馈天馈信源信宿图1无线通信系统的组成1.发信机发信机的主要作用是将需要传输的信源信号进行处理并发送出去。首先通过调制器用信源信号对高频正弦载波进行调制形成中频已调制载波，中频已调制载波经过变频器和滤波器转换成射频已调制载波，射频已调制载波送至射频放大器进行功率放大，最后送至发射天线，转换成辐射形式的电磁波发射到空间。一个典型的无线发信机的组成框图，如图2所示。信源信号天线图2无线发信机的组成框图2.收信机收信机的主要作用是将天线接收下来的射频载波还原成要传输的信源信号。收信机的工作过程实际上是发信机的逆过程，首先对来自接收天线的射频载波信号进行低噪声放大，然后经过下变频器、中频滤波器中频放大器变换称为满足解调电平要求的中频已调制载波，最后经过解调器还原出原始的信源信号。一个典型的无线收信机的组成框图，如图3所示。天线输出信号图3无线收信机的组成框图发信机收信机调制器上变频器射频滤波器射频放大器本振低噪声放大器下变频器中频滤波器中频放大器解调器本振3.天线天线是无线通信系统不可缺少的重要组成部分之一。天线的主要作用是把发信机送来的射频载波变换成空间电磁波并辐射出去（发射端）或者把收到的空间电磁波变换成射频载波并送给收信机（接收端）。本实验将对使用的额微波收发系统（SD3200）微波电路实验训练系统的各个参数进行测量，实验者能完整、透彻的了解微波射频系统，掌握微波收发系统的基础知识。SD3200R/T微波TV收发系统由发射机系统和接收机系统两个试验箱组成。该微波TV收发系统是一套工作在900MHz微波频段的无线通信实训系统，可以进行图像和话音业务的无线传输实验，同时可以进行滤波器，放大器，滤波放大器等电路的相关实验。微波TV收发系统主要由TV发射机系统和TV接收机系统两部分组成。微波TV收发系统可以提供6个无线信道，信道间隔8MHz，频率设置如下表所示。信道CH1CH2CH3CH4CH5CH6中心频率（MHz）900892884876868860发射机本振频率（MHz）960952944936928920接收机本振频率（MHz）938930922914906898二、内容及步骤1、微波TV发射机系统的调试1）传输信道的单载波调试（1）连接测试系统（断开调制器）（2）设置DDS信号发生器输出指定频率和功率的单载波信号（如60MHz、-30dBm）。（3）将信道选择器分别设置为CH1~CH6，用频谱分析仪测量功率放大器的输出信号频率和电平，测试数据记录在数据表格中。注：由于没有DDS信号发生器，由试验系统的视频输入端口代替。2）发射机的输出频谱测量（1）连接测试系统（频谱分析仪街道功率放大器的输出端）。（2）将信道选择器设置为CH1.（3）用频谱分析仪观测并记录微波TV发射机系统的输出信号频谱图，频谱图记录在数据表格中。（4）测量并记录输出信号的主要频率分量和信号电平，测试数据记录在数据表格中。（5）将信道选择器分别设置在CH2~CH6，测量并记录的主要频率分量和信号电平，测试数据记录在数据表格中。2、微波TV接收机系统调试1）接收信道的单载波调试（1）连接测试系统（断开调制器）。（2）将信道选择器设置为CH1.根据接收信道的中心频率，设置微波信号发生器输出指定频率和功率的单载波信号（如900MHz，-40dBm）。（3）用频谱分析仪测量中频放大器的输出频率和电平，测试数据记录在数据表格中。（4）将信道选择器分别设置在CH2~CH6，并根据相应的信道设置微波信号发生器的输出信号频率，重复以上测量，测试数据记录在数据表格中。2）接收信号的频谱测量（1）连接测试系统（断开调制器，发设计和接收机距离30cm左右）。（2）将发射机和接收机的信道均设置为CH1。用频谱分析仪观测中频放大器的输出信号频谱图，并与TV发射机的输出频谱图相比较。（3）将发射和接收信道分别设置为CH2~CH6，观察频谱图变化。三、实验数据及分析1、微波TV发射机系统的调试⑴传输信道的带载波调试信道设置CH1CH2CH3CH4CH5CH6输入频率（MHz)58输入电平(dBm)-30输出频率...
