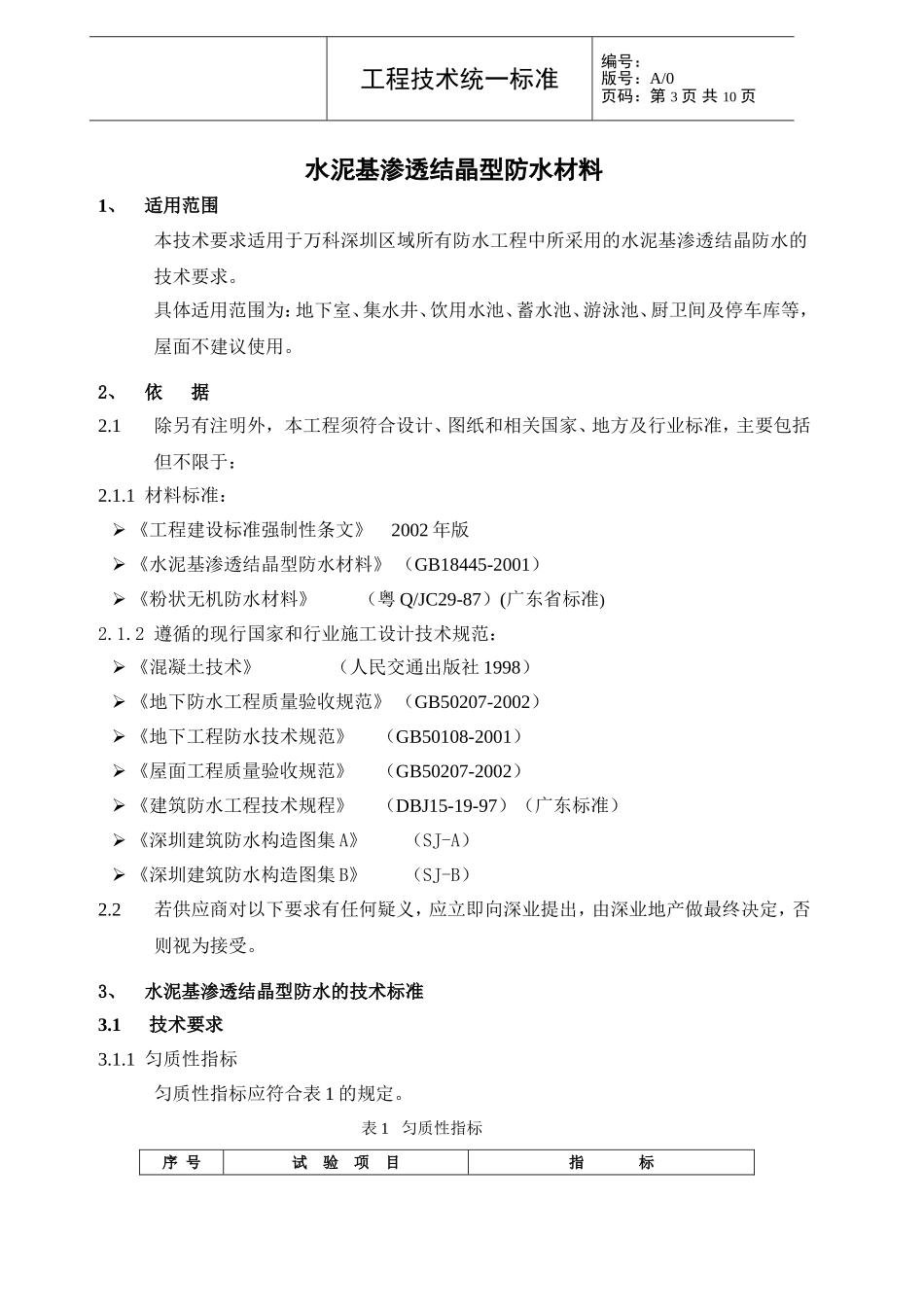

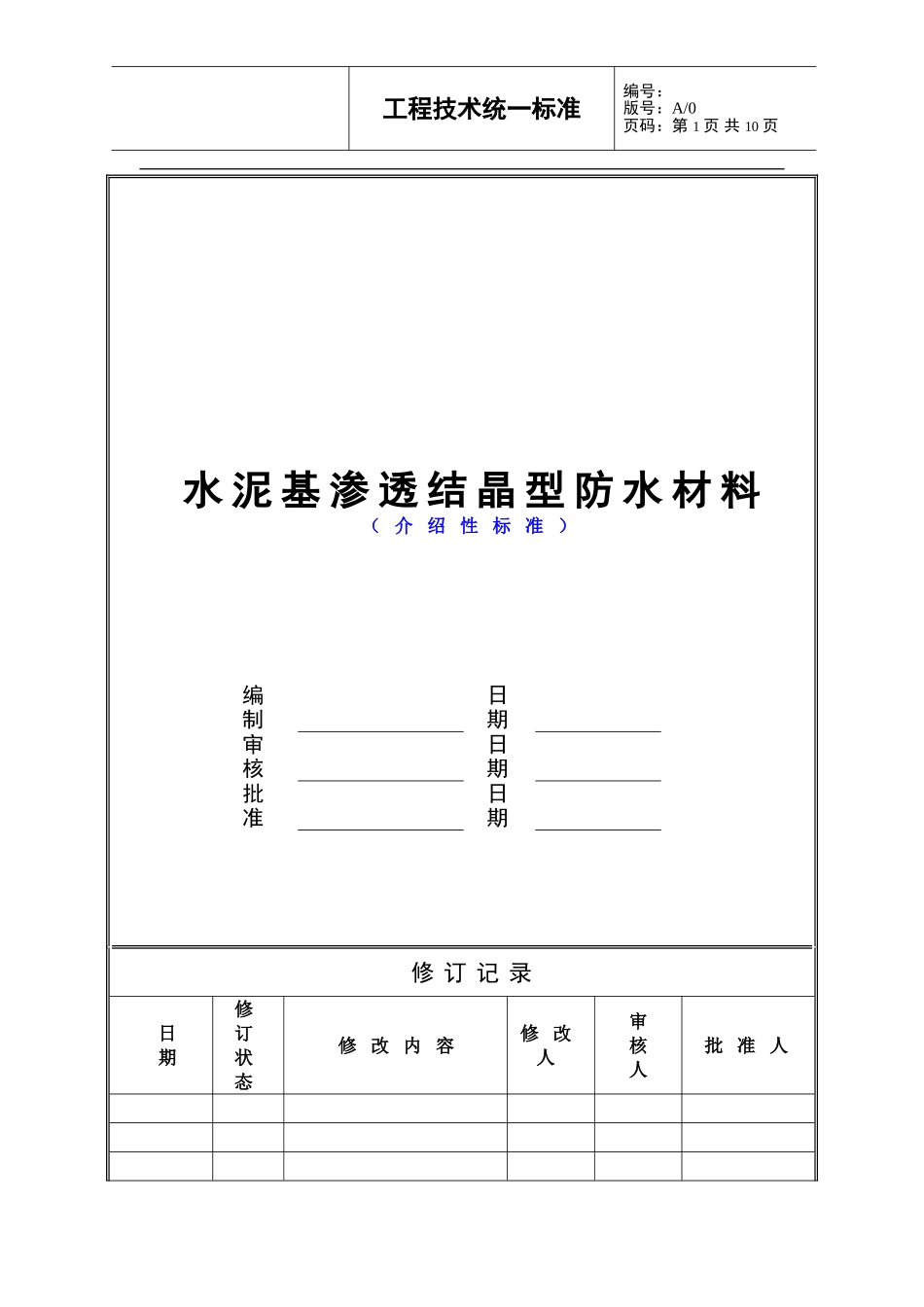

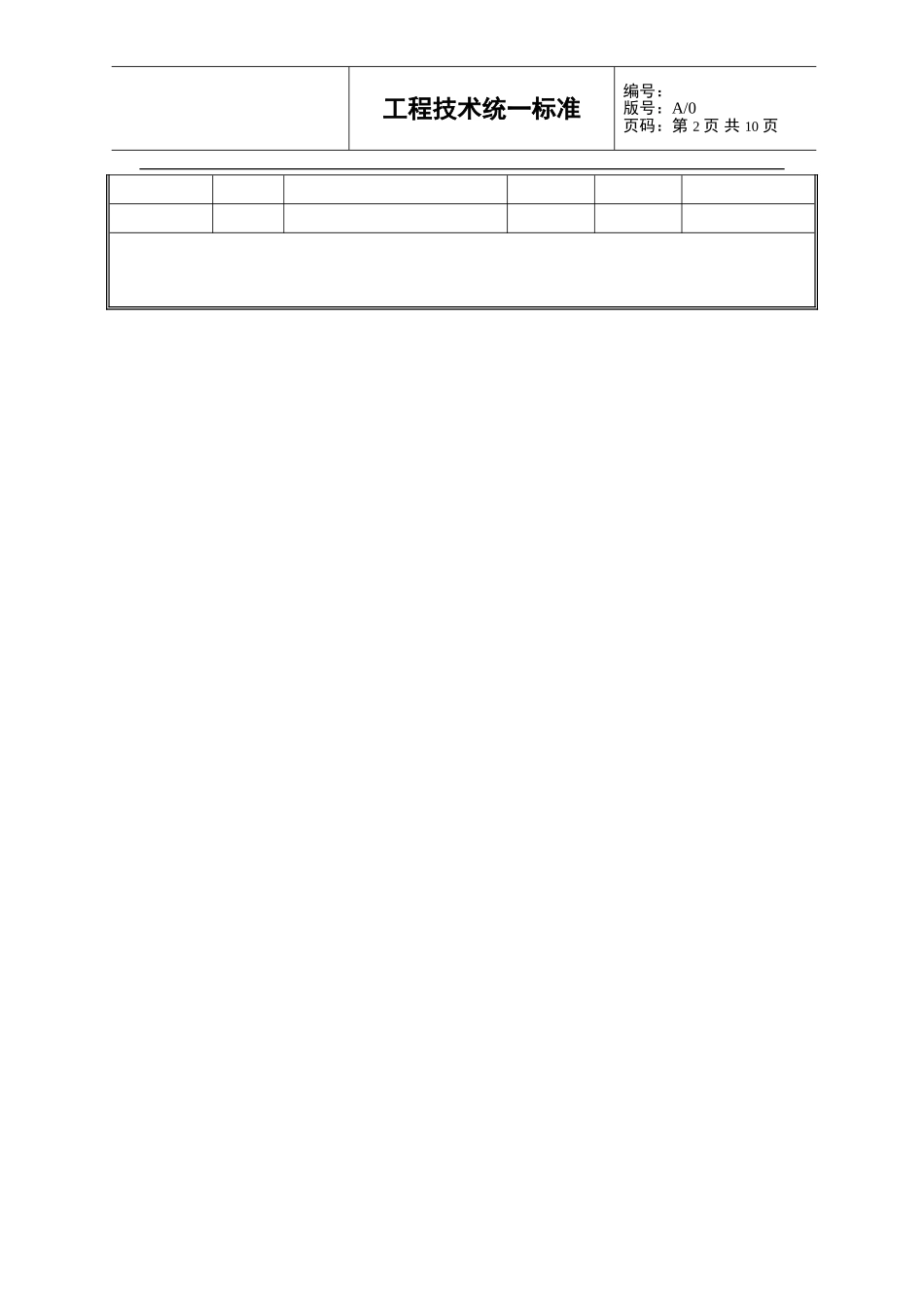

工程技术统一标准编号：版号：A/0页码：第1页共10页水泥基渗透结晶型防水材料（介绍性标准）编制日期审核日期批准日期修订记录日期修订状态修改内容修改人审核人批准人工程技术统一标准编号：版号：A/0页码：第2页共10页工程技术统一标准编号：版号：A/0页码：第3页共10页水泥基渗透结晶型防水材料1、适用范围本技术要求适用于万科深圳区域所有防水工程中所采用的水泥基渗透结晶防水的技术要求。具体适用范围为：地下室、集水井、饮用水池、蓄水池、游泳池、厨卫间及停车库等，屋面不建议使用。2、依据2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：2.1.1材料标准：《工程建设标准强制性条文》2002年版《水泥基渗透结晶型防水材料》（GB18445-2001）《粉状无机防水材料》（粤Q/JC29-87）(广东省标准)2.1.2遵循的现行国家和行业施工设计技术规范：《混凝土技术》（人民交通出版社1998）《地下防水工程质量验收规范》（GB50207-2002）《地下工程防水技术规范》（GB50108-2001）《屋面工程质量验收规范》（GB50207-2002）《建筑防水工程技术规程》（DBJ15-19-97）（广东标准）《深圳建筑防水构造图集A》（SJ-A）《深圳建筑防水构造图集B》（SJ-B）2.2若供应商对以下要求有任何疑义，应立即向深业提出，由深业地产做最终决定，否则视为接受。3、水泥基渗透结晶型防水的技术标准3.1技术要求3.1.1匀质性指标匀质性指标应符合表1的规定。表1匀质性指标序号试验项目指标工程技术统一标准编号：版号：A/0页码：第4页共10页1含水量应在生产厂控制值时相对量的5%之内2总碱量（Na2O+0.65K2O）3氯离子含量4细度（0.315mm筛）应在生产厂控制值时相对量的10%之内注：生产厂控制值应在产品说明书中告知用户3.1.2水泥基渗透结晶型防水涂料的物理力学性能受检涂料的性能应符合表2的规定表2受检涂料的物理力学性能序号试验项目性能指标ⅠⅡ1安定性合格2凝结时间初凝时间，min≥20终凝时间，h≤243抗折强度，Mpa≥7d2.8028d3.504抗压强度，Mpa≥7d12.028d18.05湿基面粘结强度，Mpa≥1.06抗渗压力（28d），Mpa≥0.81.27第二次抗渗压力（56d），Mpa≥0.60.88渗透压力比（28d），%≥2003003.1.3水泥基渗透结晶型防水剂的物理力学性能掺防水剂的混凝土性能应符合表3的规定；表3掺防水剂混凝土的物理力学性能序号试验项目性能指标1减水率，%≥102泌水率比，%≤703抗压强度比7d，%≥12028d，%≥1204含气量，%≤4.05凝结时间差初凝，min＞—90终凝，min—6收缩率比(28d)，%≤1257渗透压力比(28d)，%≥2008第二次抗渗压力(56d)，Mpa≥0.69对钢筋的锈蚀作用对钢筋无锈蚀危害工程技术统一标准编号：版号：A/0页码：第5页共10页3.1.4试验方法按GB18445-2001中规定的试验方法进行试验。3.1.5判定规则产品经检验，各项性能经符合本标准技术要求，则判定该批产品为合格品；若有一项性能指标不符合标准要求，允许在同一批量中重新取样检验。若检验结果均符合标准要求，则判该批产品合格；否则，判该批产品为不合格品。3.2材料要求3.2.1成分一般以硅酸盐水泥、石英砂为基材，掺入活性化学物质，不同品牌的产品活性化学物质有所不同，既有无机类物质，亦有有机类活性化学物质，活化物的含量必须达到合格产品的要求含量；严禁采用其它外形相似的刚性防水粉代替。3.2.2包装产品可以袋装或桶装，袋装时须用防潮的包装袋。3.2.3标志包装容器上应在明显位置注明以下内容：产品名称、标记、净质量、生产厂名、生产日期、批量编号等。3.2.4产品出厂产品出厂必须有合格证及相应必要的检测报告。材料进场后按监理及甲方的要求做材料的匀质性指标试验报告，抗渗压力或渗透压力比试验报告及物理力学性能检测报告。产品应附有说明书，产品说明书内容应包括产品性能及成分、适用范围推荐用量与推荐掺量、使用注意事项与施工、养护方法等。3.2.5运输与贮存■产品运输与贮存时，应按产品类型、型号分别堆放，不得混杂，防止受潮。■产品在符合4.4.1运输与贮存条件下，自生产之日起计算，贮存期为一年。■严禁使用过期产品（过期产品应重新检验符合标准才能使用）。4、材料...
