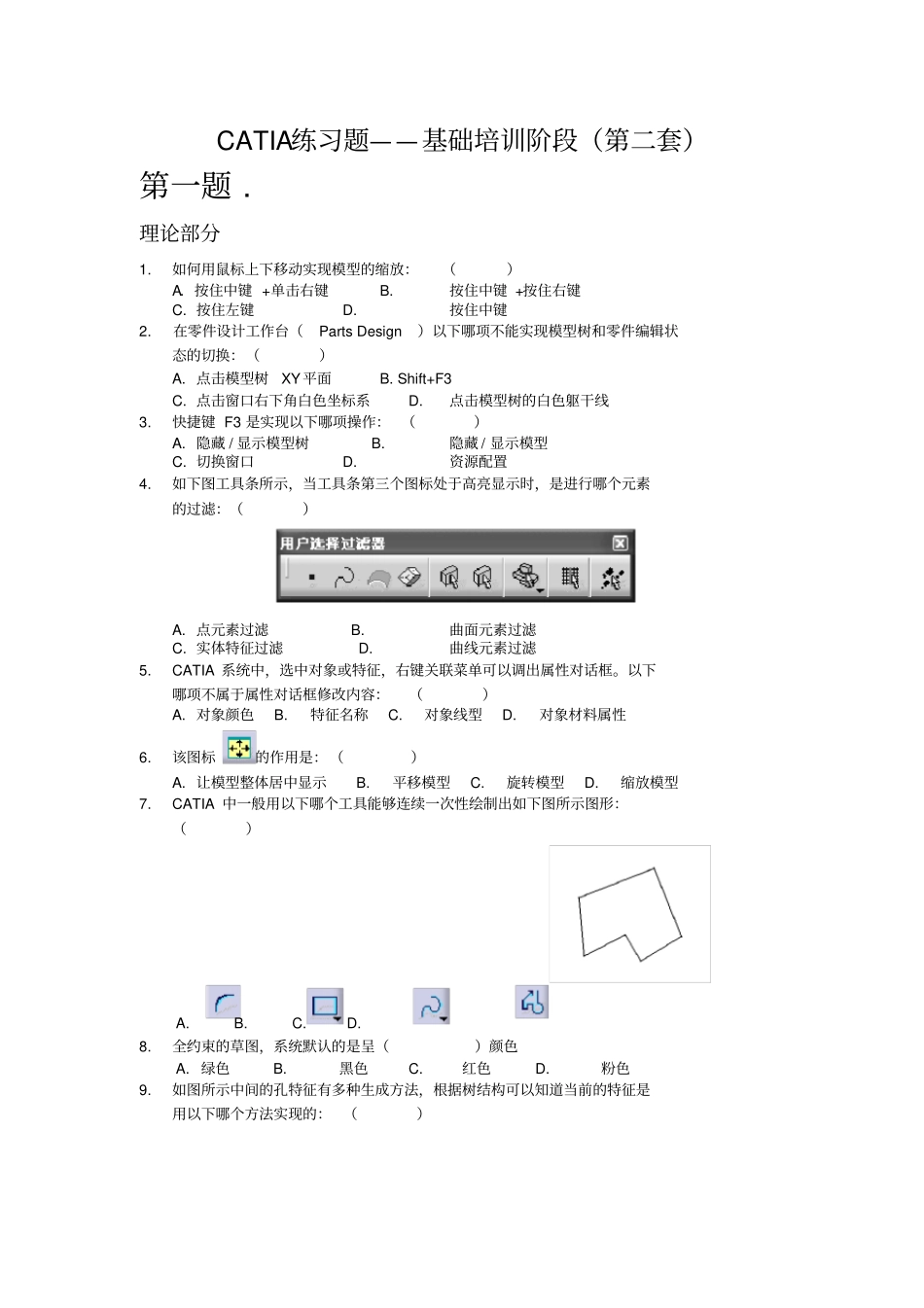

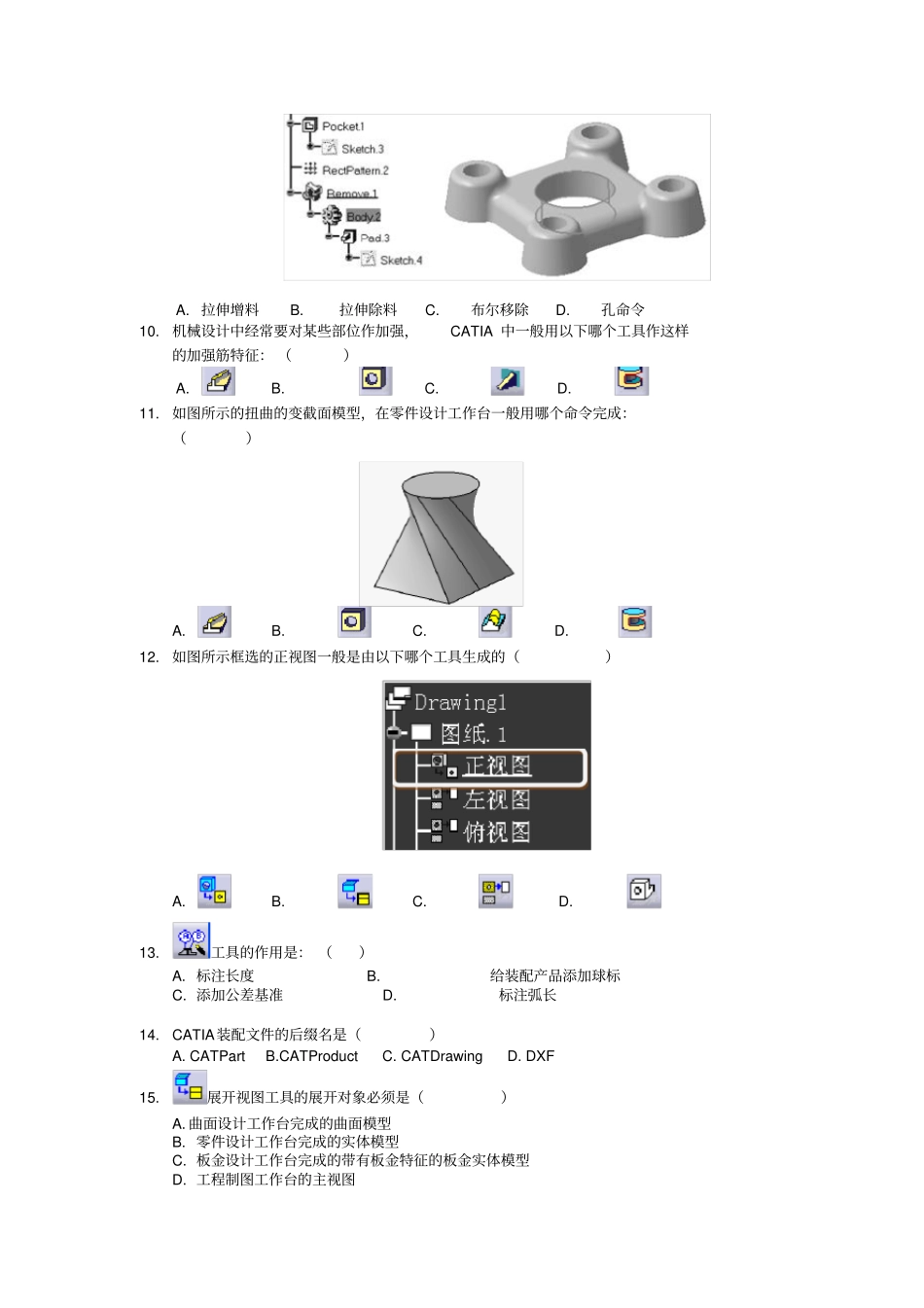

CATIA练习题——基础培训阶段（第二套）第一题.理论部分1.如何用鼠标上下移动实现模型的缩放：（）A．按住中键+单击右键B.按住中键+按住右键C.按住左键D.按住中键2.在零件设计工作台（PartsDesign）以下哪项不能实现模型树和零件编辑状态的切换：（）A.点击模型树XY平面B.Shift+F3C.点击窗口右下角白色坐标系D.点击模型树的白色躯干线3.快捷键F3是实现以下哪项操作：（）A.隐藏/显示模型树B.隐藏/显示模型C.切换窗口D.资源配置4.如下图工具条所示，当工具条第三个图标处于高亮显示时，是进行哪个元素的过滤：（）A.点元素过滤B.曲面元素过滤C.实体特征过滤D.曲线元素过滤5.CATIA系统中，选中对象或特征，右键关联菜单可以调出属性对话框。以下哪项不属于属性对话框修改内容：（）A.对象颜色B.特征名称C.对象线型D.对象材料属性6.该图标的作用是：（）A.让模型整体居中显示B.平移模型C.旋转模型D.缩放模型7.CATIA中一般用以下哪个工具能够连续一次性绘制出如下图所示图形：（）A.B.C.D.8.全约束的草图，系统默认的是呈（）颜色A.绿色B.黑色C.红色D.粉色9.如图所示中间的孔特征有多种生成方法，根据树结构可以知道当前的特征是用以下哪个方法实现的：（）A.拉伸增料B.拉伸除料C.布尔移除D.孔命令10.机械设计中经常要对某些部位作加强，CATIA中一般用以下哪个工具作这样的加强筋特征：（）A.B.C.D.11.如图所示的扭曲的变截面模型，在零件设计工作台一般用哪个命令完成：（）A.B.C.D.12.如图所示框选的正视图一般是由以下哪个工具生成的（）A.B.C.D.13.工具的作用是：（）A.标注长度B.给装配产品添加球标C.添加公差基准D.标注弧长14.CATIA装配文件的后缀名是（）A.CATPartB.CATProductC.CATDrawingD.DXF15.展开视图工具的展开对象必须是（）A.曲面设计工作台完成的曲面模型B.零件设计工作台完成的实体模型C.板金设计工作台完成的带有板金特征的板金实体模型D.工程制图工作台的主视图16.如下图所示要进行同轴约束应采用以下哪个工具（）A.B.C.D.17.以下哪项不是CATIA直线工具定义直线的方法：（）A.过两点的直线B.曲线的切线C.曲面的切线D.两直线的角平分线18.以下曲面图形一般有由以下哪个曲面工具创建的：（）A.B.C.D.19.以下哪条螺旋线不能由工具一步创建：（）A.B.C.D.20.如图所示分析一般称之为：（）A.曲率梳分析B.光照分析C.斑马线分析D.拔模分析第二题.草图练习，绘制如下草图，注意三视图的对应性。第三题.要求：一个矩形，一条直线。扫掠过程0-->360变化，无任何辅助线和方程。第四题.零件建模及投影二维工程图。4.14.24.3第五题.请使用零部件设计中的“实体混合“命令建立如下图所示的模型。模型的工作树结构必须与右侧结构树相同。第六题.请对某汽车万向节产品（如下图示）进行三维数字化建模（包括各零件模型、装配），并制作零件及总成装配的二维工程图。
