双锥回转真空干燥机说明书VIP免费

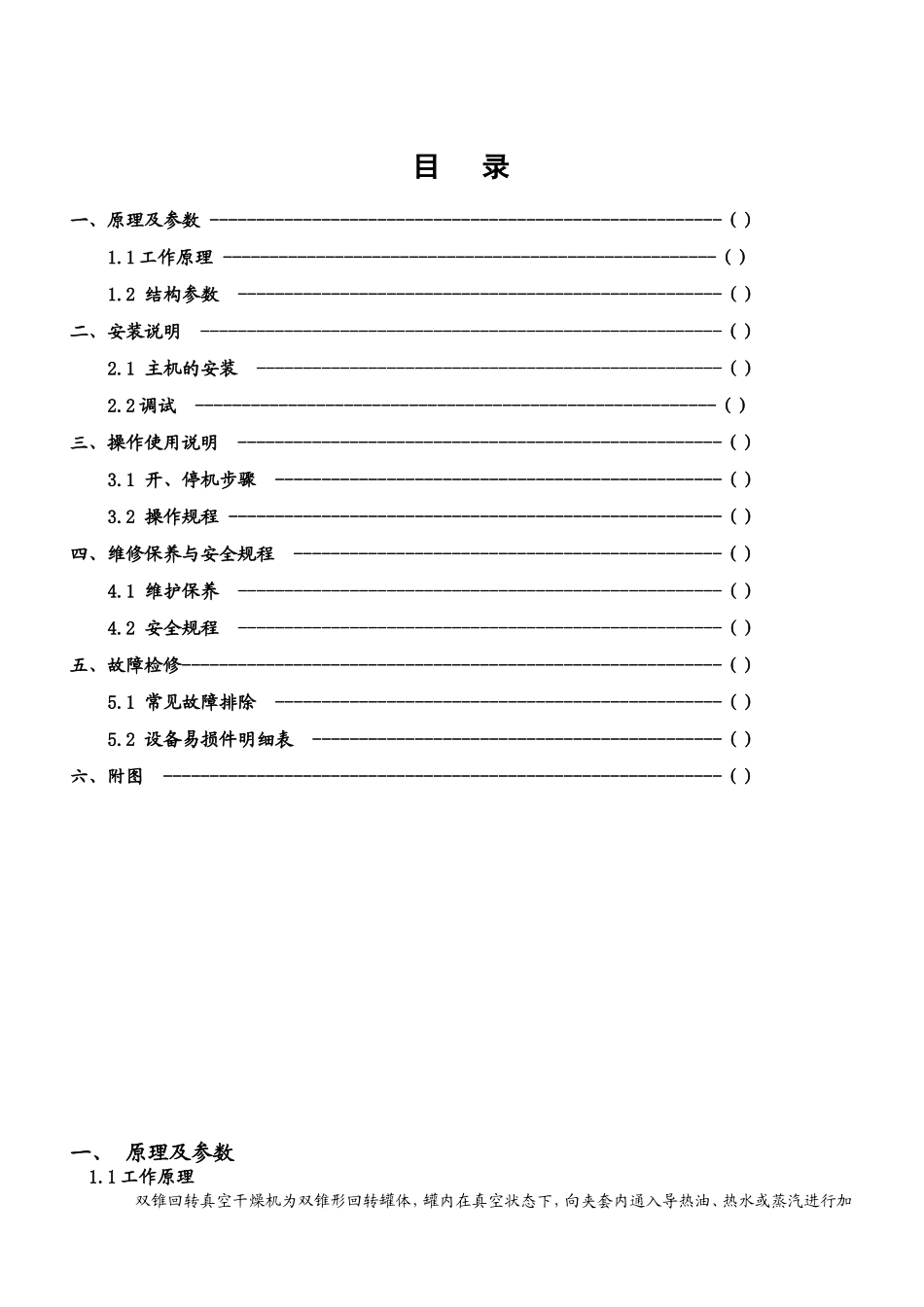

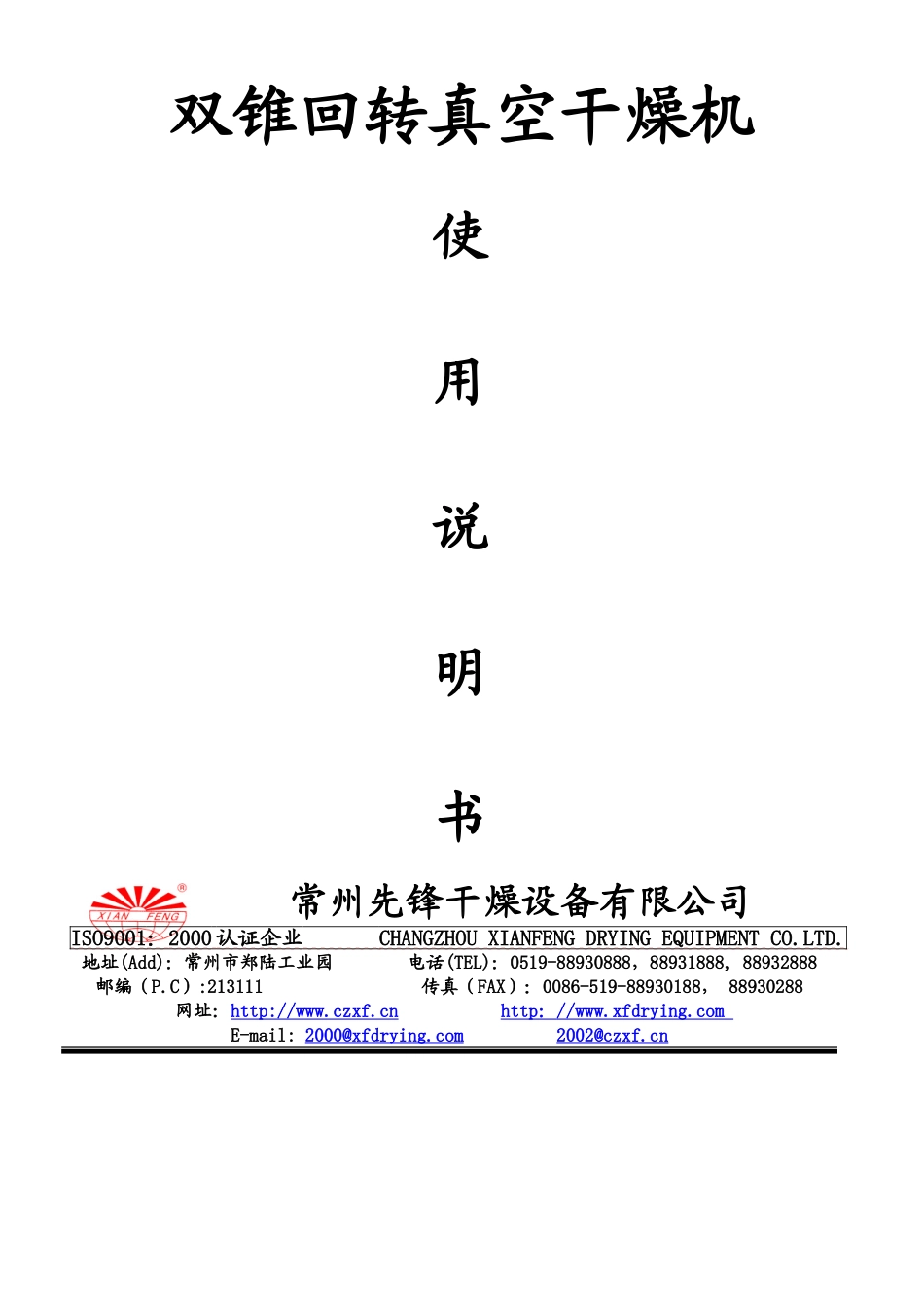

双锥回转真空干燥机使用说明书常州先锋干燥设备有限公司ISO9001：2000认证企业CHANGZHOUXIANFENGDRYINGEQUIPMENTCO.LTD.地址(Add)：常州市郑陆工业园电话(TEL)：0519-88930888，88931888,88932888邮编（P.C）:213111传真（FAX）：0086-519-88930188，88930288网址：http://www.czxf.cnhttp：//www.xfdrying.comE-mail:2000@xfdrying.com2002@czxf.cn目录一、原理及参数-------------------------------------------------------（）1.1工作原理-----------------------------------------------------（）1.2结构参数----------------------------------------------------（）二、安装说明--------------------------------------------------------（）2.1主机的安装--------------------------------------------------（）2.2调试--------------------------------------------------------（）三、操作使用说明----------------------------------------------------（）3.1开、停机步骤------------------------------------------------（）3.2操作规程-----------------------------------------------------（）四、维修保养与安全规程----------------------------------------------（）4.1维护保养----------------------------------------------------（）4.2安全规程----------------------------------------------------（）五、故障检修----------------------------------------------------------（）5.1常见故障排除------------------------------------------------（）5.2设备易损件明细表--------------------------------------------（）六、附图------------------------------------------------------------（）一、原理及参数1.1工作原理双锥回转真空干燥机为双锥形回转罐体，罐内在真空状态下，向夹套内通入导热油、热水或蒸汽进行加热，热量通过罐体内部与湿物料接触。湿物料吸热后蒸发的水气，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断地上下、内外翻动，加快了物料的干燥速度，提高干燥效率，达到均匀干燥的目的。干燥器在回转时，内部的物料上、下不断地被翻动，使物料不断地更新与器壁接触的表面，从而充分利用了器壁所传导的热量，与此同时，干燥器的余压可达到5333Pa-10000Pa，各种物料中溶媒（包括水）。在真空的条件下均能在较低的温度迅速汽化，达到物料干燥的目的。1.2结构参数干燥器器身：干燥器内胆用SUS304或SUS316L（不锈钢），夹套用Q235A（碳钢），保温壳体用SUS304（不锈钢）制成，内、外表面全部抛光，除便于冲洗有利于达到物料（或药物）的无菌要求外，还有利于热量的传导，提高干燥速率。传动部分：经一级皮带传动，二级蜗轮减速机（或无级变速器），三级链传动带动干燥器绕水平轴线作低速旋转（0-8转/分）。该机运转有开、停等按钮。机架：由型钢及钢板焊接而成，缸体与左右两轴连接后，由两个双列向心球面滚子轴承支承在机架上。真空管：用于抽取缸内蒸发的溶媒（或水）汽体，材质为SUS304，在进口端装有过滤器，使用时应包覆工业涤纶绒布，可防止物料带出。名称型号100350500750100015002000350045005000罐内容积（L）100350500750100015002000350045005000最大装料容积（L）40140100300400600800140018002000最大装料重量（Kg）20701001502003004007009001000转速（rmp）3--1365444电机功率（KW）0.751.11.52.2345.5111518.5占地面积长X宽（mm）2160X8002160X8002350X8002560X10002860X13003060X13003260X14003760X18003960X20004400X2500回转高度（mm）1750210022502490280029402990349041004200罐内设计压力（MPa）-0.1---0.15夹套设计压力（MPa）≤0.3有效加热面积（m2）1.52.53456.5811.513.215.5主机重量（Kg）800110012001500280033003600640075008600二、安装调试2.1主机的安装搬运吊装干燥机时，应用钢丝绳从机架底部穿入，并使钢丝绳均匀受力，以免发生倾倒。干燥机应安装在混凝土基础上，用地脚螺栓紧固。必须保证干燥机水平安放。还应考虑筒体旋转与设备检修有足够的空...
