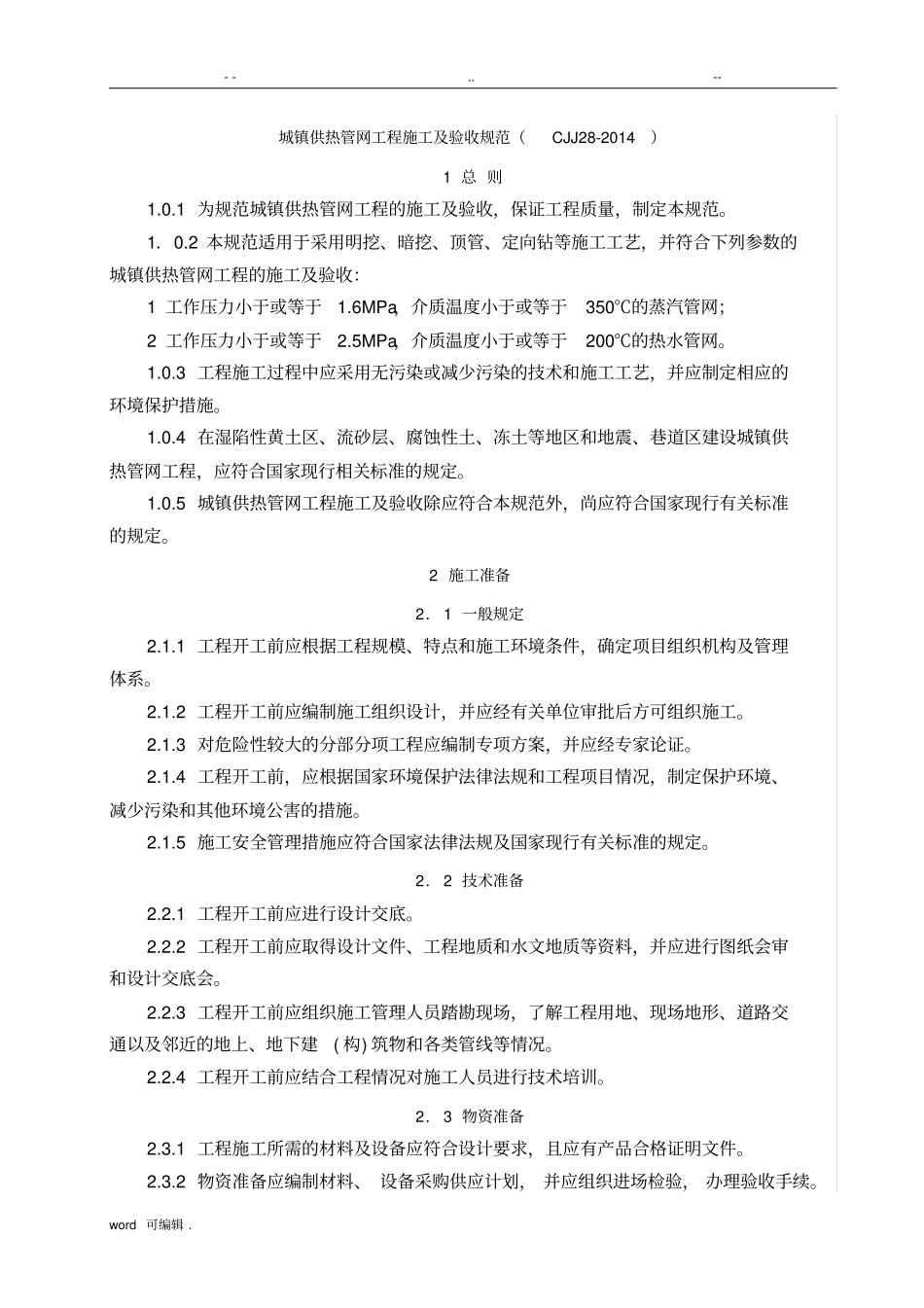

--..--word可编辑.城镇供热管网工程施工及验收规范（CJJ28-2014）1总则1.0.1为规范城镇供热管网工程的施工及验收，保证工程质量，制定本规范。1．0.2本规范适用于采用明挖、暗挖、顶管、定向钻等施工工艺，并符合下列参数的城镇供热管网工程的施工及验收：1工作压力小于或等于1.6MPa，介质温度小于或等于350℃的蒸汽管网；2工作压力小于或等于2.5MPa，介质温度小于或等于200℃的热水管网。1.0.3工程施工过程中应采用无污染或减少污染的技术和施工工艺，并应制定相应的环境保护措施。1.0.4在湿陷性黄土区、流砂层、腐蚀性土、冻土等地区和地震、巷道区建设城镇供热管网工程，应符合国家现行相关标准的规定。1.0.5城镇供热管网工程施工及验收除应符合本规范外，尚应符合国家现行有关标准的规定。2施工准备2．1一般规定2.1.1工程开工前应根据工程规模、特点和施工环境条件，确定项目组织机构及管理体系。2.1.2工程开工前应编制施工组织设计，并应经有关单位审批后方可组织施工。2.1.3对危险性较大的分部分项工程应编制专项方案，并应经专家论证。2.1.4工程开工前，应根据国家环境保护法律法规和工程项目情况，制定保护环境、减少污染和其他环境公害的措施。2.1.5施工安全管理措施应符合国家法律法规及国家现行有关标准的规定。2．2技术准备2.2.1工程开工前应进行设计交底。2.2.2工程开工前应取得设计文件、工程地质和水文地质等资料，并应进行图纸会审和设计交底会。2.2.3工程开工前应组织施工管理人员踏勘现场，了解工程用地、现场地形、道路交通以及邻近的地上、地下建(构)筑物和各类管线等情况。2.2.4工程开工前应结合工程情况对施工人员进行技术培训。2．3物资准备2.3.1工程施工所需的材料及设备应符合设计要求，且应有产品合格证明文件。2.3.2物资准备应编制材料、设备采购供应计划，并应组织进场检验，办理验收手续。--..--word可编辑.2．4安全措施2.4.1施工前应编制安全技术措施方案和应急预案，并应经有关单位审批通过后方可进行施工。2.4.2施工现场应根据作业对象及其特点和环境状况，设置安全防护设施。安全防护设施应可靠、完整，警示标志应醒目。2.4.3施工现场夜间必须设置照明、警示灯和具有反光功能的警示标志。2.4.4施工现场宜采用封闭施工，并应符合下列规定：1围挡高度不得小于1.8m；2护栏高度不得小于1.2m。2.4.5高空作业应有可靠的防护设施，作业人员应佩戴安全带(绳)。2.4.6施工中设置的临时攀登设施应符合下列规定：1直梯高度不宜大于5m，直梯踏步高度宜为300mm，梯子净宽不宜小于400mm。当直梯高度大于2m时应加设护笼；当直梯高度大于5m时应加设休息平台，休息平台面积不宜小于1.5m2。2斜梯的垂直高度不宜大于5m，宽度不宜小于700mm，坡度不宜大于60°。踏步高度不宜大于250mm，宽度不宜小于250mm。梯道临边一侧应设护栏，高度应为1.2m，立柱水平距离不宜大于2m，横杆间距应为500mm～600mm，并应设置护网。3梯子上端及梯脚应安置牢固，梯子上端应设置高度为1.0m～1.2m的扶手。2.4.7开挖土方前应根据需要设置临时道路和便桥，沟槽周围和临时便桥应设置护栏。在重要路口应分别设置车行便桥和人行便桥，在沟槽两端和交通道口应设置明显的安全标志。土方开挖前应设置供施工人员上下沟槽的安全梯。3工程测量3．1一般规定3.1.1工程测量应根据城镇平面控制网点和城市水准网点的位置、编号、精度等级及其坐标和高程资料，确定管网施工线位和高程。3.1.2工程测量所用控制点的精度等级不应小于图根级。3.1.3当设计测量所用控制点的精度等级符合工程测量要求时，工程测量宜与设计测量使用同一测量系统。3.1.4供热管线的中线桩和控制点宜采用极坐标放样、平移、距离交会、方向交会等方法定位，不宜采用后方交会法定位。3.1.5控制点应设置在便于观测的稳固部位。--..--word可编辑.3.1.6当新建管线与既有管线相接时，应先测量既有管线接口处的管线走向、管中坐标、管顶高程，新建管线应与既有管线顺接。3．2定线测量3.2.1管线工程施工定线测量应符合下列规定：1测量应按主线、支线的次序进行；2管线的起点、终点、各转角点及其他特征点应在地面上定位；3地上建筑、检查室、支...
