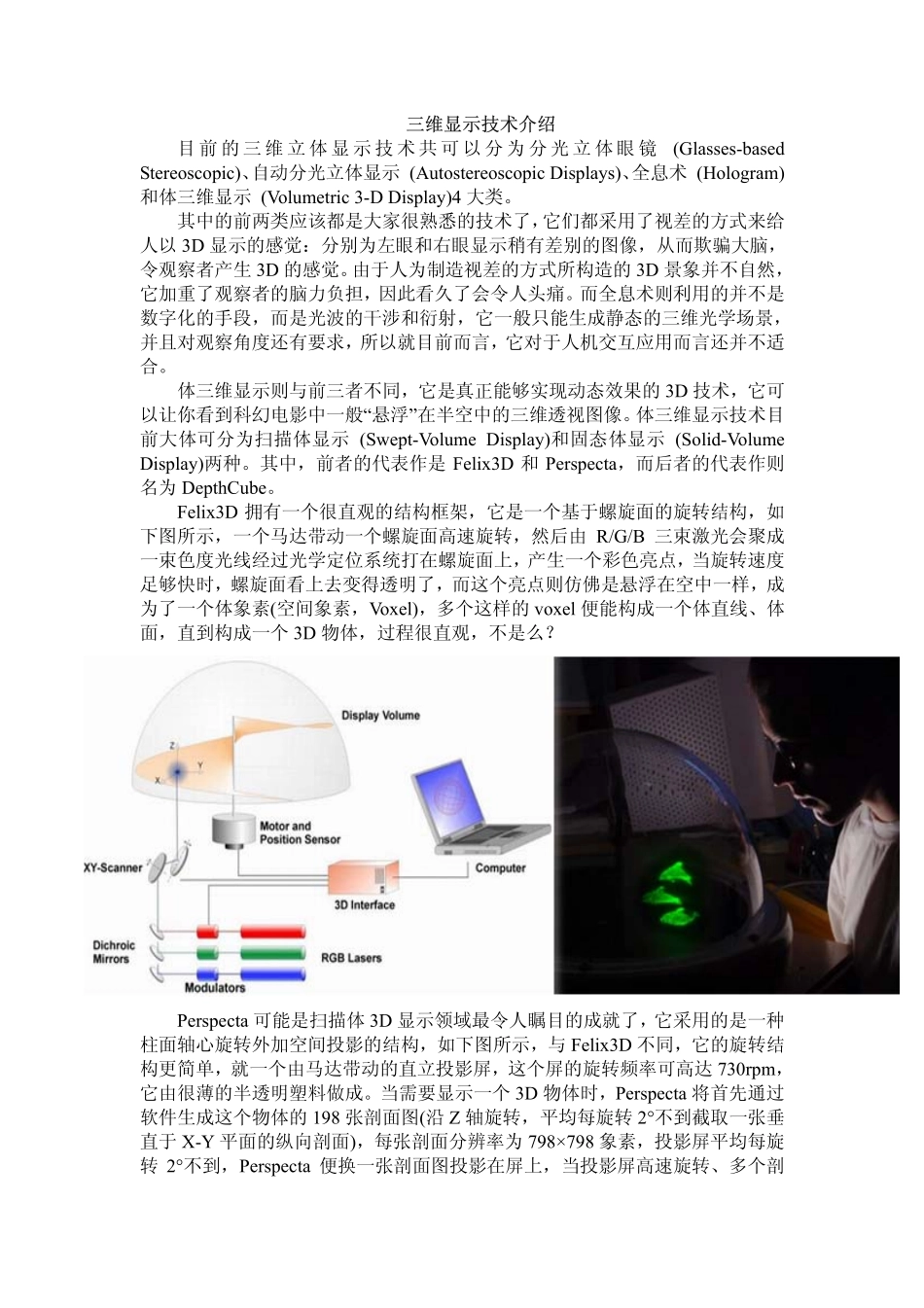

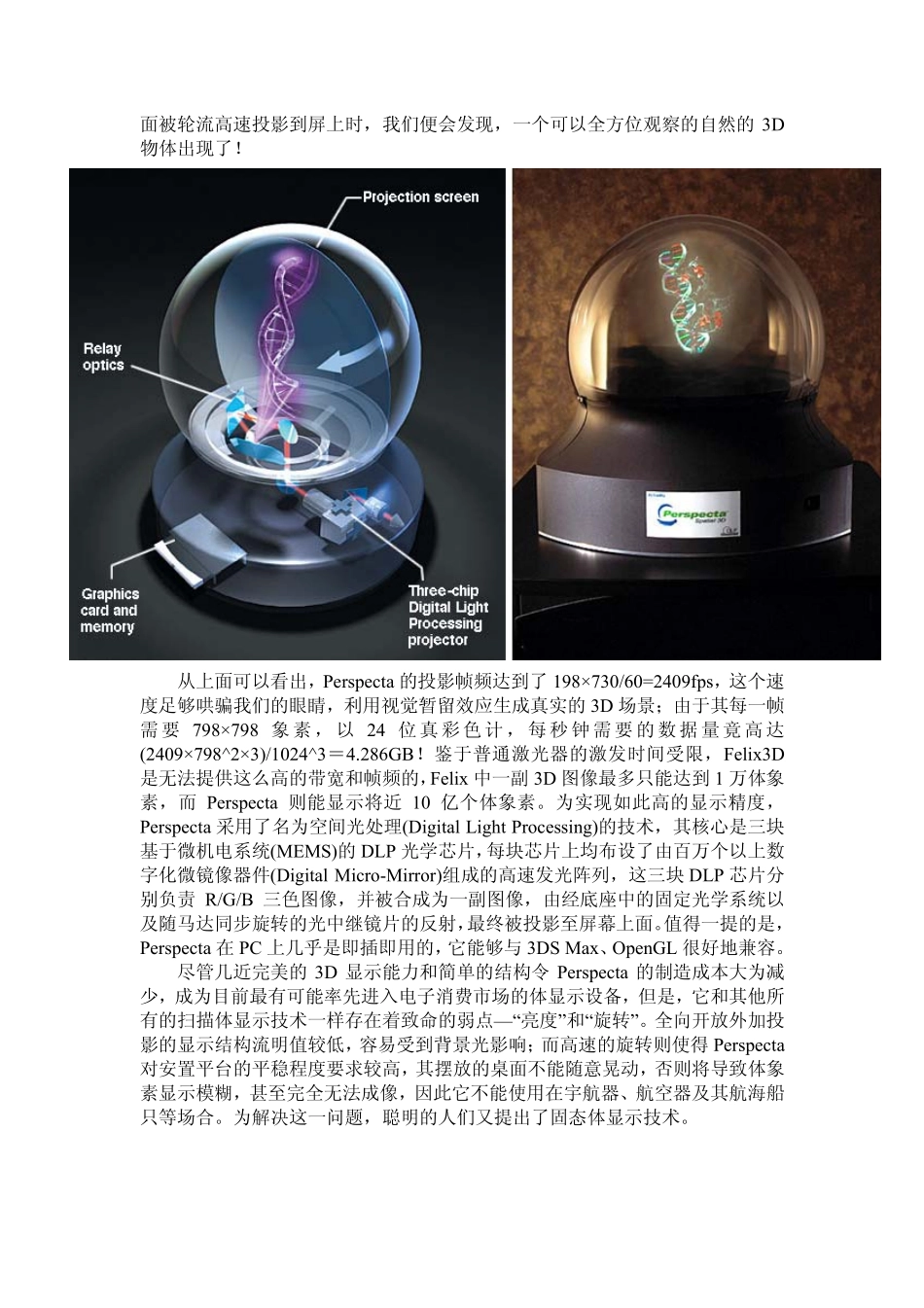

三维显示技术介绍目前的三维立体显示技术共可以分为分光立体眼镜(Glasses-basedStereoscopic)、自动分光立体显示(AutostereoscopicDisplays)、全息术(Hologram)和体三维显示(Volumetric3-DDisplay)4大类。其中的前两类应该都是大家很熟悉的技术了，它们都采用了视差的方式来给人以3D显示的感觉：分别为左眼和右眼显示稍有差别的图像，从而欺骗大脑，令观察者产生3D的感觉。由于人为制造视差的方式所构造的3D景象并不自然，它加重了观察者的脑力负担，因此看久了会令人头痛。而全息术则利用的并不是数字化的手段，而是光波的干涉和衍射，它一般只能生成静态的三维光学场景，并且对观察角度还有要求，所以就目前而言，它对于人机交互应用而言还并不适合。体三维显示则与前三者不同，它是真正能够实现动态效果的3D技术，它可以让你看到科幻电影中一般“悬浮”在半空中的三维透视图像。体三维显示技术目前大体可分为扫描体显示(Swept-VolumeDisplay)和固态体显示(Solid-VolumeDisplay)两种。其中，前者的代表作是Felix3D和Perspecta，而后者的代表作则名为DepthCube。Felix3D拥有一个很直观的结构框架，它是一个基于螺旋面的旋转结构，如下图所示，一个马达带动一个螺旋面高速旋转，然后由R/G/B三束激光会聚成一束色度光线经过光学定位系统打在螺旋面上，产生一个彩色亮点，当旋转速度足够快时，螺旋面看上去变得透明了，而这个亮点则仿佛是悬浮在空中一样，成为了一个体象素(空间象素，Voxel)，多个这样的voxel便能构成一个体直线、体面，直到构成一个3D物体，过程很直观，不是么？Perspecta可能是扫描体3D显示领域最令人瞩目的成就了，它采用的是一种柱面轴心旋转外加空间投影的结构，如下图所示，与Felix3D不同，它的旋转结构更简单，就一个由马达带动的直立投影屏，这个屏的旋转频率可高达730rpm，它由很薄的半透明塑料做成。当需要显示一个3D物体时，Perspecta将首先通过软件生成这个物体的198张剖面图(沿Z轴旋转，平均每旋转2°不到截取一张垂直于X-Y平面的纵向剖面)，每张剖面分辨率为798×798象素，投影屏平均每旋转2°不到，Perspecta便换一张剖面图投影在屏上，当投影屏高速旋转、多个剖面被轮流高速投影到屏上时，我们便会发现，一个可以全方位观察的自然的3D物体出现了！从上面可以看出，Perspecta的投影帧频达到了198×730/60=2409fps，这个速度足够哄骗我们的眼睛，利用视觉暂留效应生成真实的3D场景；由于其每一帧需要798×798象素，以24位真彩色计，每秒钟需要的数据量竟高达(2409×798^2×3)/1024^3＝4.286GB！鉴于普通激光器的激发时间受限，Felix3D是无法提供这么高的带宽和帧频的，Felix中一副3D图像最多只能达到1万体象素，而Perspecta则能显示将近10亿个体象素。为实现如此高的显示精度，Perspecta采用了名为空间光处理(DigitalLightProcessing)的技术，其核心是三块基于微机电系统(MEMS)的DLP光学芯片，每块芯片上均布设了由百万个以上数字化微镜像器件(DigitalMicro-Mirror)组成的高速发光阵列，这三块DLP芯片分别负责R/G/B三色图像，并被合成为一副图像，由经底座中的固定光学系统以及随马达同步旋转的光中继镜片的反射，最终被投影至屏幕上面。值得一提的是，Perspecta在PC上几乎是即插即用的，它能够与3DSMax、OpenGL很好地兼容。尽管几近完美的3D显示能力和简单的结构令Perspecta的制造成本大为减少，成为目前最有可能率先进入电子消费市场的体显示设备，但是，它和其他所有的扫描体显示技术一样存在着致命的弱点—“亮度”和“旋转”。全向开放外加投影的显示结构流明值较低，容易受到背景光影响；而高速的旋转则使得Perspecta对安置平台的平稳程度要求较高，其摆放的桌面不能随意晃动，否则将导致体象素显示模糊，甚至完全无法成像，因此它不能使用在宇航器、航空器及其航海船只等场合。为解决这一问题，聪明的人们又提出了固态体显示技术。早期的固态体显示技术，如solidFELIX，主要采用一整块立方体水晶作为显示介质，在水晶中掺杂了稀土元素，当两束相干红外线激光在水晶内部的某空间点处相交时，它们将激发该点发光，目前这套系统仍处于实验室阶段。...
