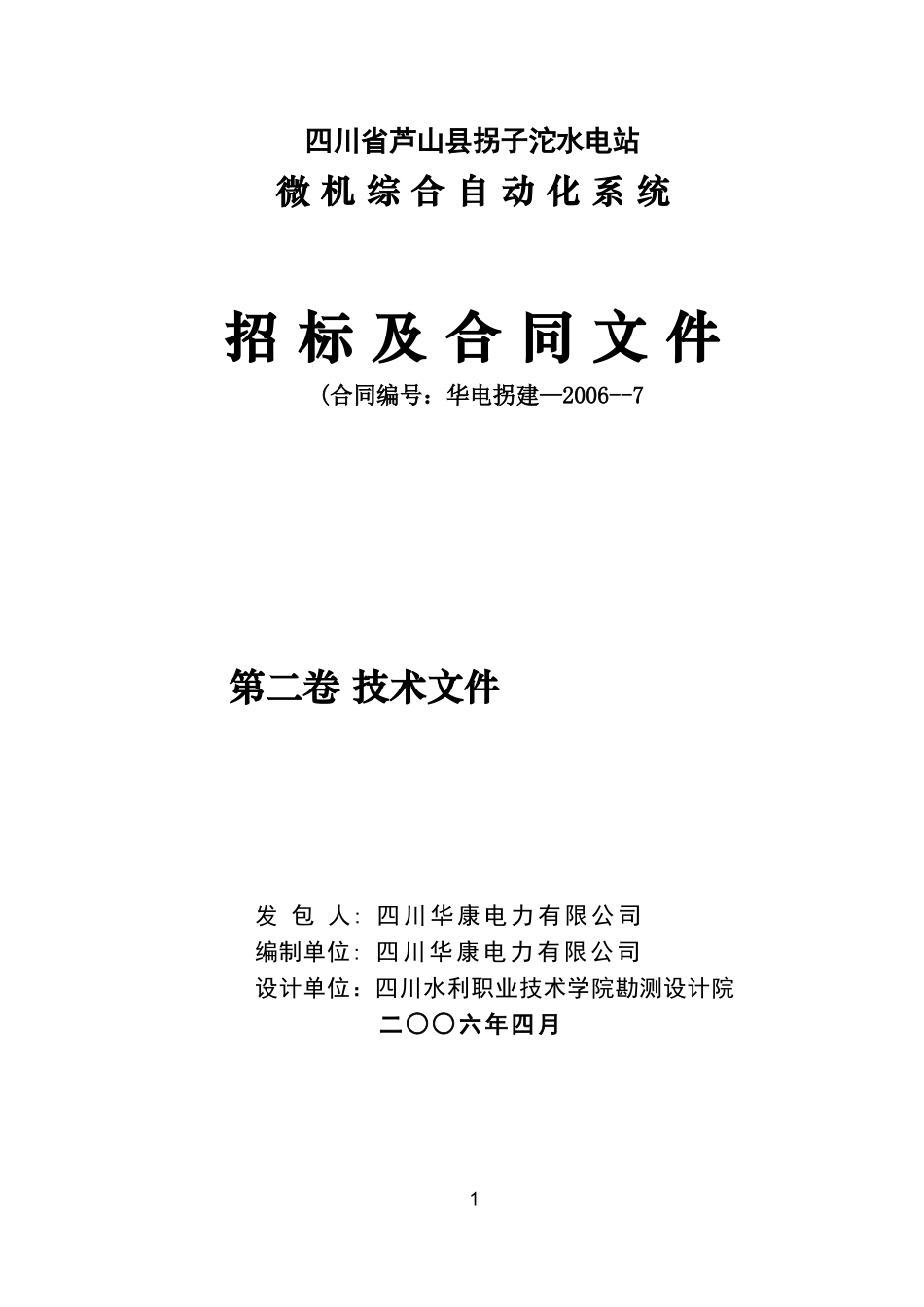

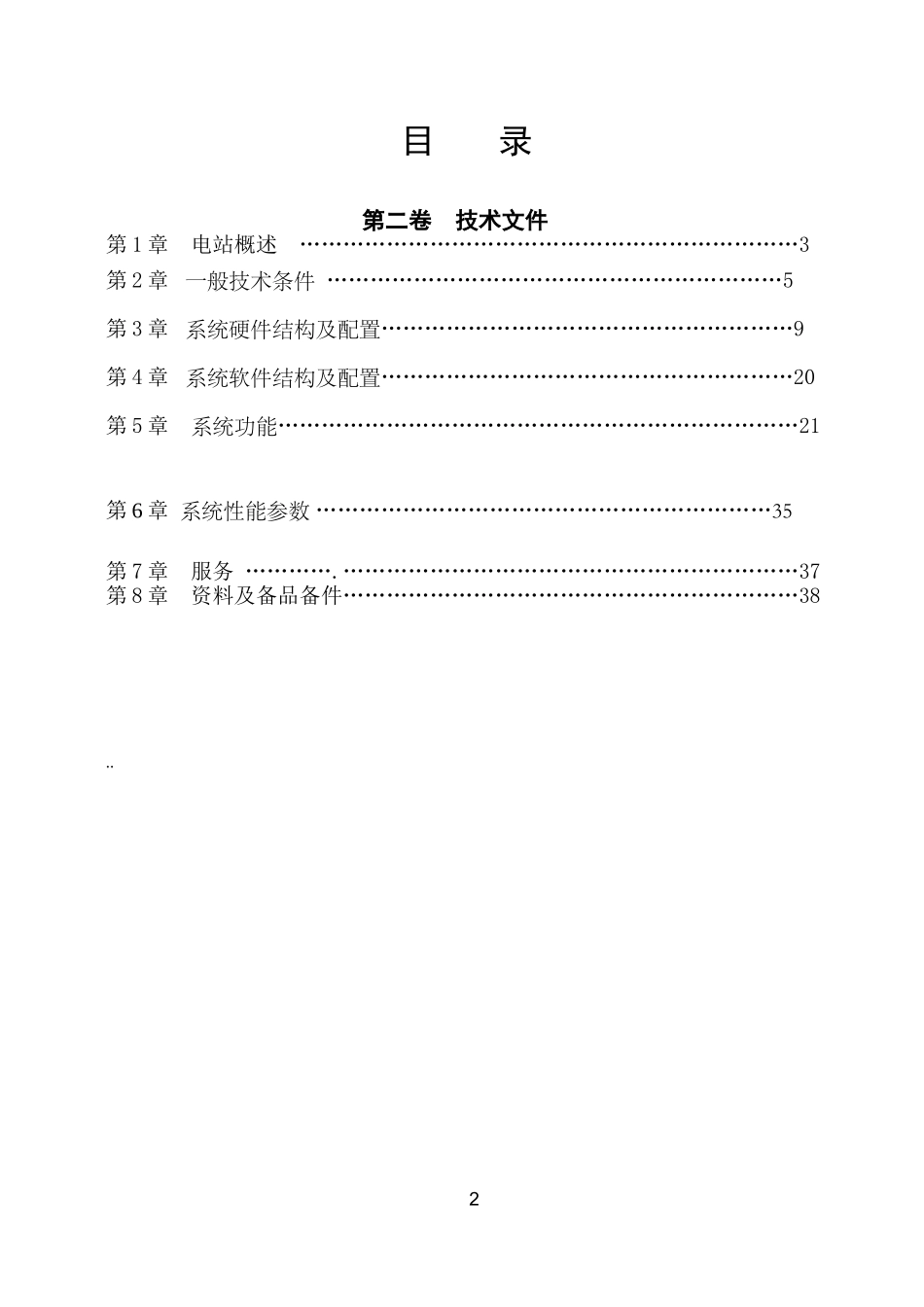

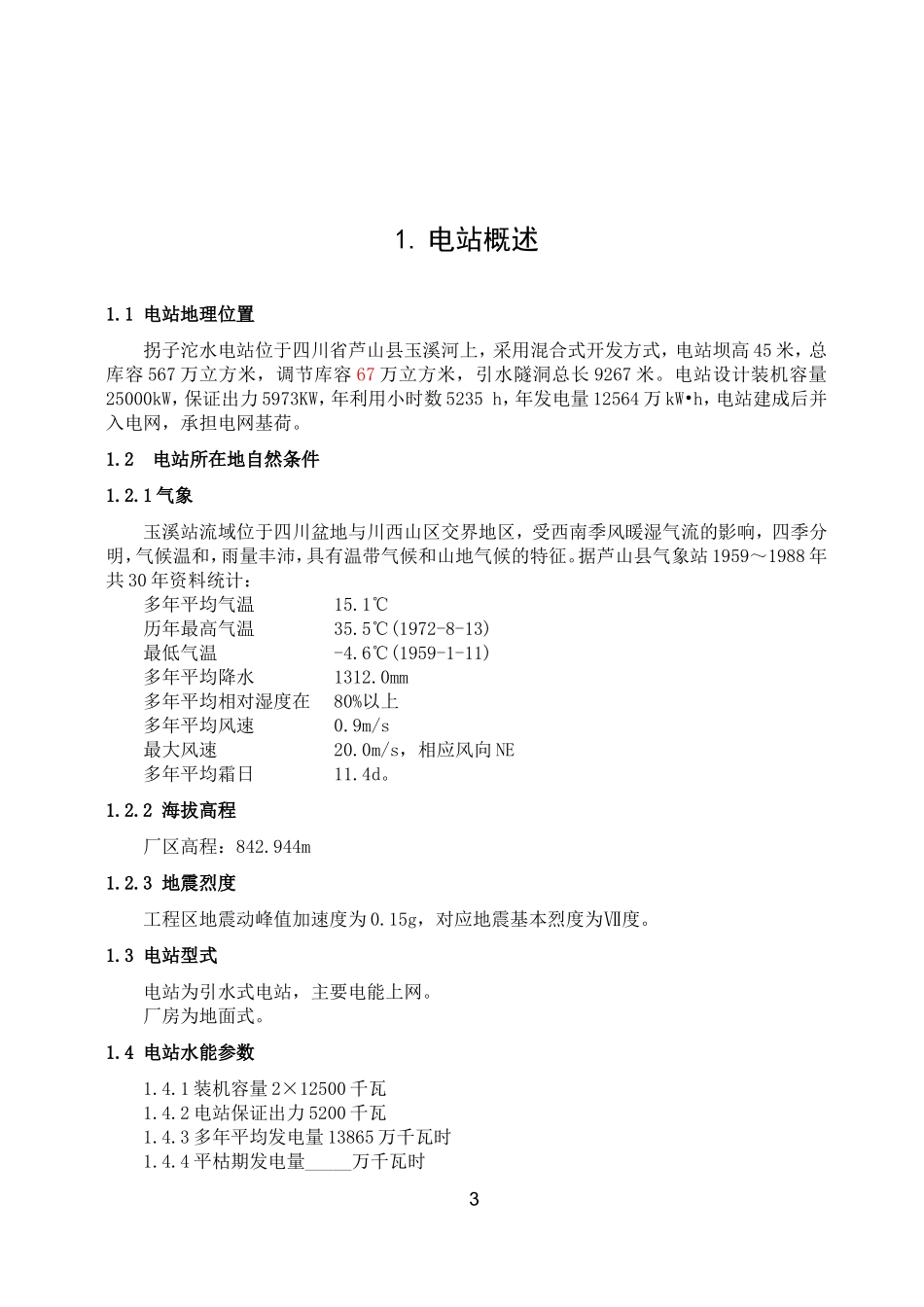

四川省芦山县拐子沱水电站微机综合自动化系统招标及合同文件(合同编号：华电拐建—2006--7第二卷技术文件发包人:四川华康电力有限公司编制单位:四川华康电力有限公司设计单位：四川水利职业技术学院勘测设计院二○○六年四月1目录第二卷技术文件第1章电站概述……………………………………………………………3第2章一般技术条件………………………………………………………5第3章系统硬件结构及配置…………………………………………………9第4章系统软件结构及配置…………………………………………………20第5章系统功能………………………………………………………………21第6章系统性能参数………………………………………………………35第7章服务………….………………………………………………………37第8章资料及备品备件………………………………………………………38..21.电站概述1.1电站地理位置拐子沱水电站位于四川省芦山县玉溪河上，采用混合式开发方式，电站坝高45米，总库容567万立方米，调节库容67万立方米，引水隧洞总长9267米。电站设计装机容量25000kW，保证出力5973KW，年利用小时数5235h，年发电量12564万kW•h，电站建成后并入电网，承担电网基荷。1.2电站所在地自然条件1.2.1气象玉溪站流域位于四川盆地与川西山区交界地区，受西南季风暖湿气流的影响，四季分明，气候温和，雨量丰沛，具有温带气候和山地气候的特征。据芦山县气象站1959～1988年共30年资料统计：多年平均气温15.1℃历年最高气温35.5℃(1972-8-13)最低气温-4.6℃(1959-1-11)多年平均降水1312.0mm多年平均相对湿度在80%以上多年平均风速0.9m/s最大风速20.0m/s，相应风向NE多年平均霜日11.4d。1.2.2海拔高程厂区高程：842.944m1.2.3地震烈度工程区地震动峰值加速度为0.15g，对应地震基本烈度为Ⅶ度。1.3电站型式电站为引水式电站，主要电能上网。厂房为地面式。1.4电站水能参数1.4.1装机容量2×12500千瓦1.4.2电站保证出力5200千瓦1.4.3多年平均发电量13865万千瓦时1.4.4平枯期发电量_____万千瓦时31.4.5年利用小时数5777小时1.5电站与电力系统本站有两个升高电压等级，分别为110KV和35KV；110KV出线两回，一回送入芦山县金花变电站并入芦山电网，另一回送入临邛220KV变电站并入国网；35千伏出线三回；一回T接于附近35KV线路并入芦山县网，一回送至当地高耗能工厂，一回送至高山电站，送至高山电站的线路目前为预留。本站具有机端直配线路两回，电压等线为10KV，一回送至大坝附近的公益场电站，做为本站大坝的厂用电源，同时作为公益场电站的上网线路。另一回送至当地黎平一、二级水电站。1.6电气主接线本站采用两套发变单元接线，发电机出口电压为10.5KV；升高电压为两个电压等级，其中高压为110KV，采用简化外桥接线方式，出线两回；中压35KV，采用单母线接线方式，出线三回。主变型号为SFS9-22000/110，主变高压侧额定电压为121KV，中压侧38.5千伏，低压侧为10.5千伏。1.7交通运输及通讯本电站位于四川省芦山县玉溪河上，工程区位宝盛乡附近。电站对外交通运输主要依靠公路运输。1.7.1飞机场距电站最近的机场是成都双流机场，省内外有班机至成都。1.7.2铁路距电站最近的货运站是成都火车东站。1.7.3公路318国道公路至芦山县飞仙关，工程区沿岸有芦山—宝盛—公议场的公路，芦山县城至宝盛段（厂区）为砼路面（29KM），为四级公路，计算荷载汽车一10级，验算荷载履带一50级。芦山县至雅安市有三级沥青路面公路相通（30KM）。1.7.4电站交通设备进厂由进厂公路与安装间相接。1.7.5通讯电站与外地有载波通讯，电站内部设有有线电话；中国电信、中国移动及中国联通的通信网络已覆盖整个施工区域。1.8机综合自动系统交货日期由商务合同部分决定。42.一般技术条件2.1工作范围2.1.1计算机监控系统的工作范围1)两台水轮发电机及其润滑系统、励磁、调速系统2)两台三绕组主变压器3)两台发电机机端电压设备4)两条10KV机端直配线路。5)35KV配电设备6)110KV配电设备7)全厂公用设备8)厂用交流电源系统9)220V直流电源系统10)大坝闸门系统11)水力监测系统2.1.2电视监控系统的工作范围1)主厂房电视监控2)升压...
