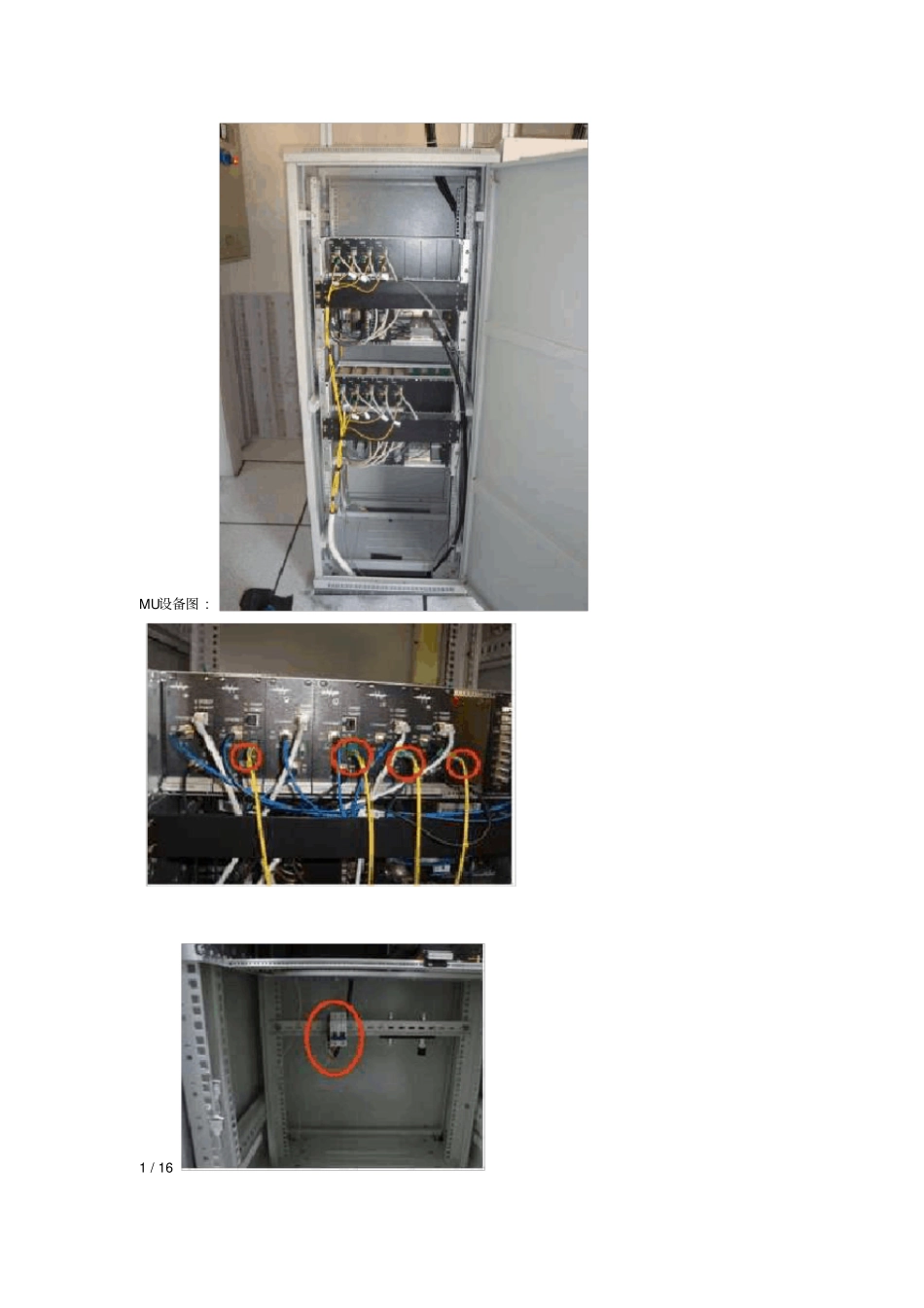

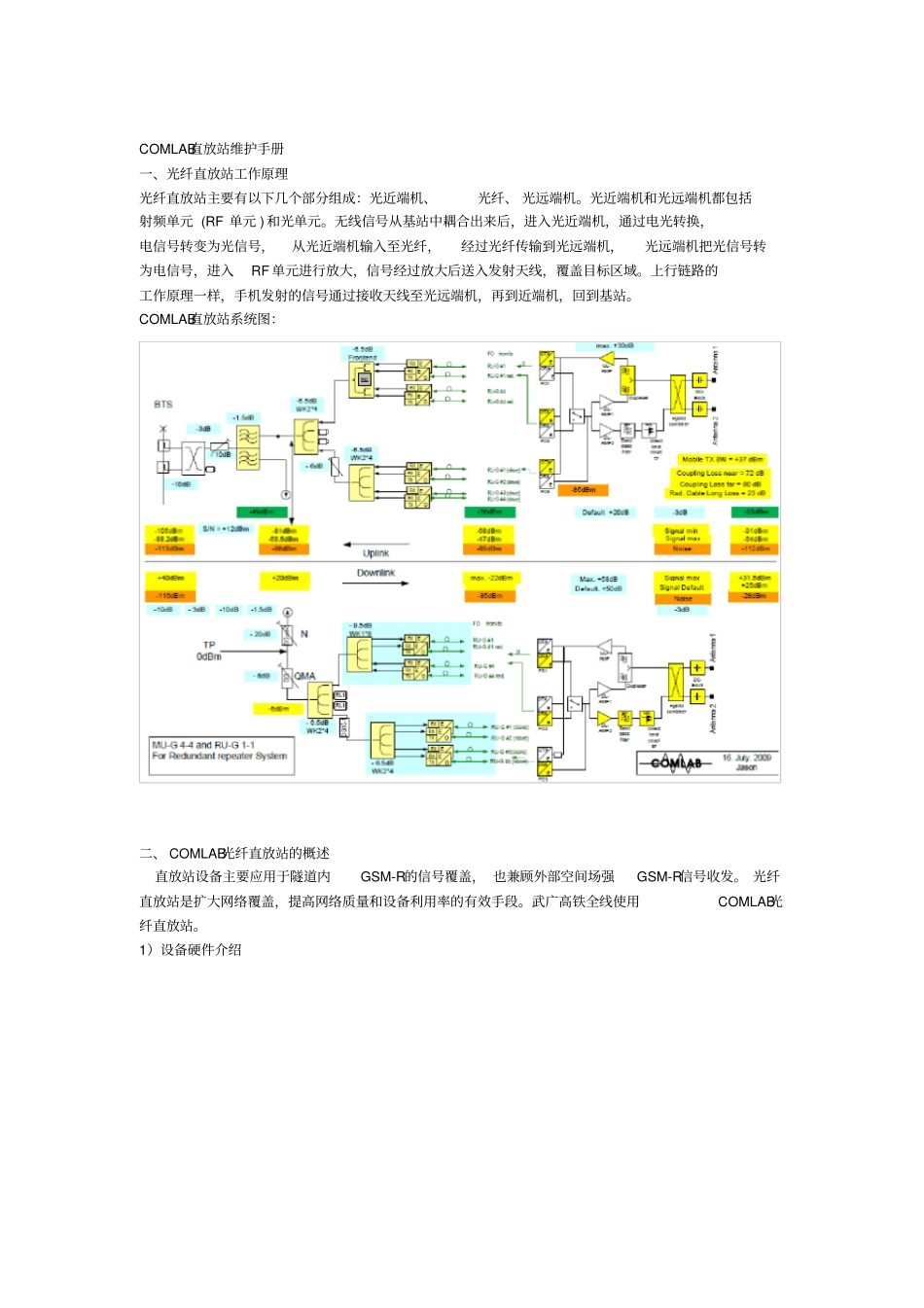

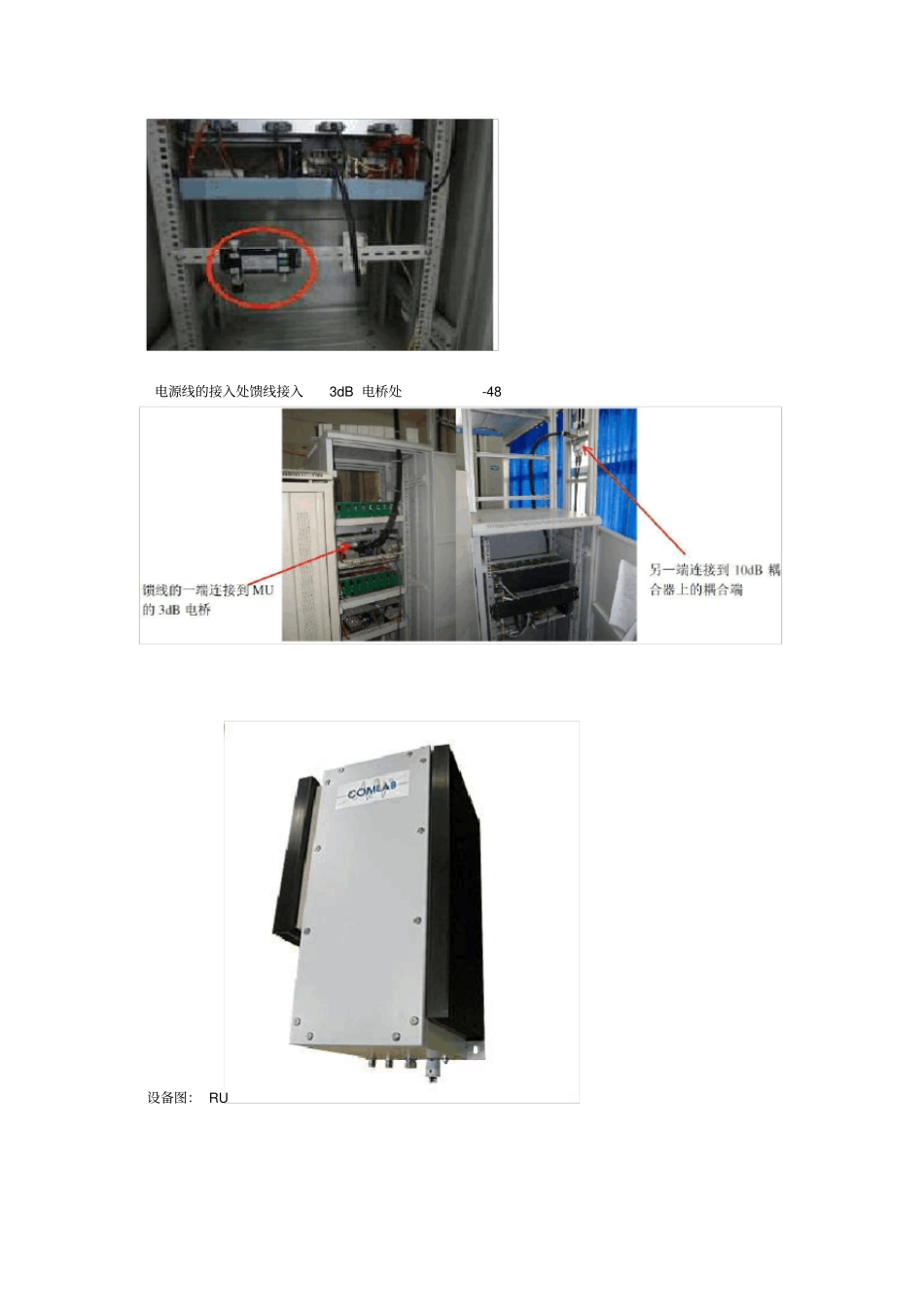

COMLAB直放站维护手册一、光纤直放站工作原理光纤直放站主要有以下几个部分组成：光近端机、光纤、光远端机。光近端机和光远端机都包括射频单元(RF单元)和光单元。无线信号从基站中耦合出来后，进入光近端机，通过电光转换，电信号转变为光信号，从光近端机输入至光纤，经过光纤传输到光远端机，光远端机把光信号转为电信号，进入RF单元进行放大，信号经过放大后送入发射天线，覆盖目标区域。上行链路的工作原理一样，手机发射的信号通过接收天线至光远端机，再到近端机，回到基站。COMLAB直放站系统图：二、COMLAB光纤直放站的概述直放站设备主要应用于隧道内GSM-R的信号覆盖，也兼顾外部空间场强GSM-R信号收发。光纤直放站是扩大网络覆盖，提高网络质量和设备利用率的有效手段。武广高铁全线使用COMLAB光纤直放站。1）设备硬件介绍MU设备图:1/16电源线的接入处馈线接入3dB电桥处-48设备图：RU2/16外部的连接光模块注意：各种线缆最小弯曲半径:电源线200mm、光纤200mm、馈线100mm2）设备特点MU的主要特点：1、每台MU用2根馈线通过定向耦合器连接连接到1个基站上，直接提供两路射频输出。2、MU用光纤以星型方式连接到RU上。MU系统框图：MU连接示意图：3/16MU模块指示灯说明：电源模块指示灯状态说明指示灯INOK指示灯OUTOK状态描述绿色绿色正常工作状态绿色不亮过载温度太高输出电压太高、太低不亮不亮没有输入电压输入电压太高、太低控制输入开关没有连接光纤模块灯状态说明指示灯名称指示灯颜色状态描述Rx绿色收光正常红色收光功率偏低Tx绿色发光正常红色发光功率偏低FOINSP绿色网线连接正常FOANDT黄色链路连接中网卡口指示灯绿色链路连接正常网卡口指示灯黄色传输数据控制卡指示灯状态MOXA指示灯名称指示灯颜色状态描述P1/P2(TX)绿色正在发送数据串口P1/P2不亮无数据发送P1/P2(RX)黄色正在接受数据P1/P2串口不亮无数据接收RU的主要特点：1、内置CDMA频段滤波。（直流阻断器）。DCBLOCK、内置2系统框图RU4/16RU内部结构注：UL-AMP上行预放大器、DL-AMP功率放大器、Cablemonitoning漏缆监测单元、Hybridcombner电桥、DC-Block直流阻断器、Antenna天线、Duplexer双工器、Directionalcoupler定向耦合器3、设备容灾性强，重要模块都采用冗余配置：RU分别用三个光模块连接到三个MU光模块：光模块备份功放模块备份电源模块备份：当其中一个模块故障时，RU仍然能继续工作。RU同时发射主从2路射频信号，实现无线信号冗余覆盖，RU主信号比备信号高6dBm；4、相邻两个RU之间用漏缆连接，实现隧道内信号交织覆盖。RU无线连接示意图1、RU连接2根漏缆示意图：5/162、RU连接1根天线、1根漏缆3、RU连接2根天线4、RU分别连接2根天线、1根漏缆6/16RU模块指示灯说明：电源指示灯状态指示灯名称指示灯颜色状态描述Power绿色电源正常不亮供电电路有问题光纤模块灯状态说明指示灯名称指示灯颜色状态描述Rx绿色收光正常红色收光功率偏低Tx绿色发光正常红色发光功率偏低FOINSP绿色网线连接正常FOANDT黄色链路连接中网卡口指示灯绿色链路连接正常网卡口指示灯黄色传输数据控制卡指示灯状态MOXA指示灯名称指示灯颜色状态描述P1/P2(TX)绿色串口P1/P2正在发送数据不亮无数据发送P1/P2(RX)黄色P1/P2串口正在接受数据不亮无数据接收3）COMLAB直放站RU内置漏缆监控功能，为铁路隧道信号覆盖的漏缆提供监测。当漏缆及其接头出现故障时，直放站设备提供一项告警信息上报到中心网管，及时的告知网管告警信息，为铁路通信信号覆盖提供更加安全的保障。泄漏电缆监控功能，在隧道里面的每一个漏缆支路都被主机监控起来.每一个远端机包含一个导频发射机和一个导频接收机.当在漏缆支路的一侧导频发射器被应用时,在这个远程机的漏缆的另一端的RU用导频接收机接收.当接收的导频功率下降到一个设置的极限级别时,告警被触发。见下图原理图：7/16漏缆监控的主要技术参数如下：1、电缆监控器频率频道：频道：1-79,ch1=868.025MHz,间隔=25kHz2、发射功率：-15dBm3、接收最低门限值：-60dBm4、功能屏蔽值：-60.4dBm5、下表为漏缆监测的出厂测试数据：漏缆告警发信号CH1CH40CH79PoutANT1-14.6dBm-15.1dBm-15.3dBm测量值收信号CH1CH4...
