COMTECH570L设备使用说明剖析VIP免费

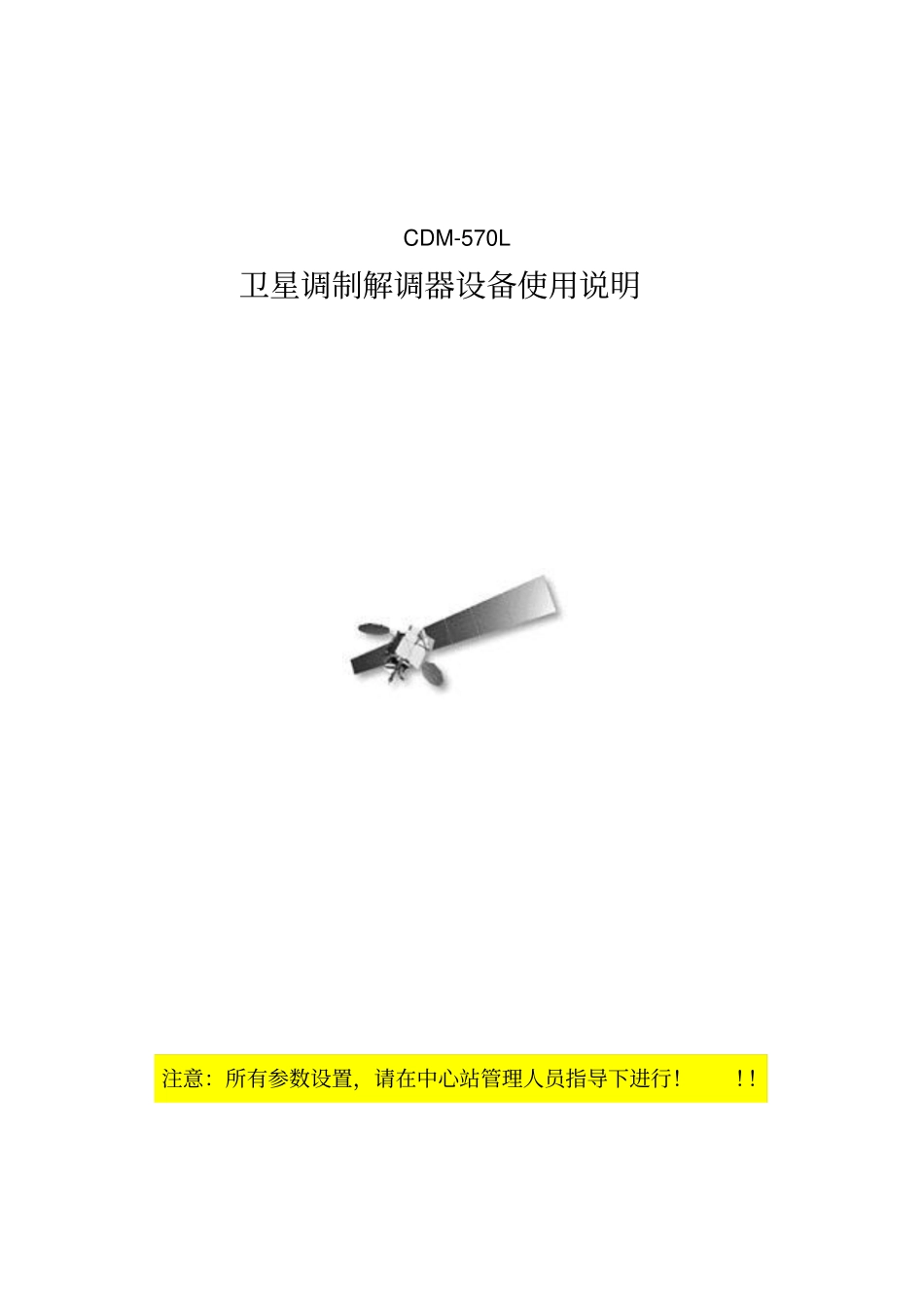

COMTECH570L设备使用说明剖析_第1页
1/15

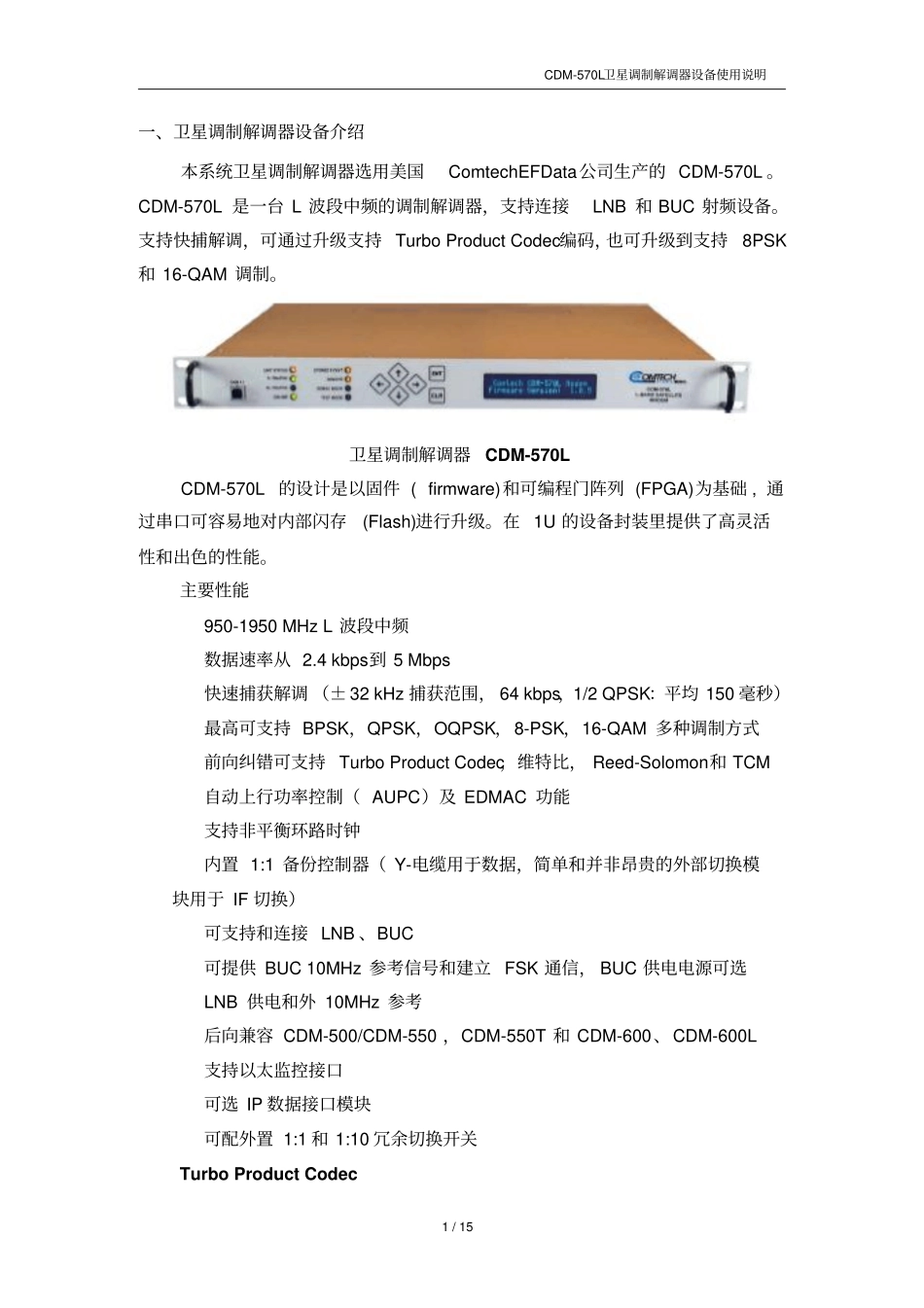

COMTECH570L设备使用说明剖析_第2页
2/15

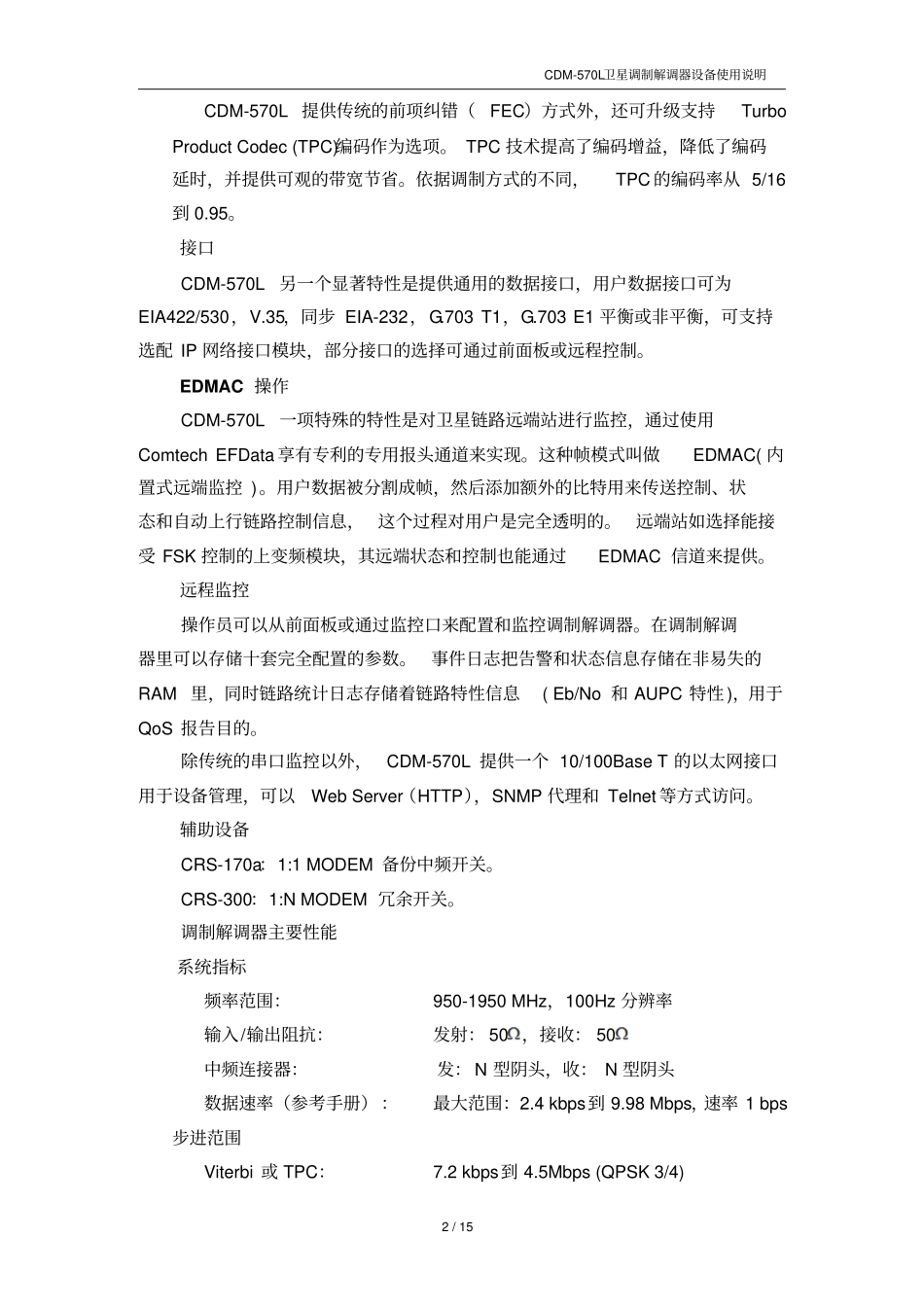

COMTECH570L设备使用说明剖析_第3页
3/15
CDM-570L卫星调制解调器设备使用说明注意:所有参数设置,请在中心站管理人员指导下进行!!!CDM-570L卫星调制解调器设备使用说明1/15一、卫星调制解调器设备介绍本系统卫星调制解调器选用美国ComtechEFData公司生产的CDM-570L。CDM-570L是一台L波段中频的调制解调器,支持连接LNB和BUC射频设备。支持快捕解调,可通过升级支持TurboProductCodec编码,也可升级到支持8PSK和16-QAM调制。卫星调制解调器CDM-570LCDM-570L的设计是以固件(firmware)和可编程门阵列(FPGA)为基础,通过串口可容易地对内部闪存(Flash)进行升级。在1U的设备封装里提供了高灵活性和出色的性能。主要性能950-1950MHzL波段中频数据速率从2.4kbps到5Mbps快速捕获解调(±32kHz捕获范围,64kbps,1/2QPSK:平均150毫秒)最高可支持BPSK,QPSK,OQPSK,8-PSK,16-QAM多种调制方式前向纠错可支持TurboProductCodec,维特比,Reed-Solomon和TCM自动上行功率控制(AUPC)及EDMAC功能支持非平衡环路时钟内置1:1备份控制器(Y-电缆用于数据,简单和并非昂贵的外部切换模块用于IF切换)可支持和连接LNB、BUC可提供BUC10MHz参考信号和建立FSK通信,BUC供电电源可选LNB供电和外10MHz参考后向兼容CDM-500/CDM-550,CDM-550T和CDM-600、CDM-600L支持以太监控接口可选IP数据接口模块可配外置1:1和1:10冗余切换开关TurboProductCodecCDM-570L卫星调制解调器设备使用说明2/15CDM-570L提供传统的前项纠错(FEC)方式外,还可升级支持TurboProductCodec(TPC)编码作为选项。TPC技术提高了编码增益,降低了编码延时,并提供可观的带宽节省。依据调制方式的不同,TPC的编码率从5/16到0.95。接口CDM-570L另一个显著特性是提供通用的数据接口,用户数据接口可为EIA422/530,V.35,同步EIA-232,G.703T1,G.703E1平衡或非平衡,可支持选配IP网络接口模块,部分接口的选择可通过前面板或远程控制。EDMAC操作CDM-570L一项特殊的特性是对卫星链路远端站进行监控,通过使用ComtechEFData享有专利的专用报头通道来实现。这种帧模式叫做EDMAC(内置式远端监控)。用户数据被分割成帧,然后添加额外的比特用来传送控制、状态和自动上行链路控制信息,这个过程对用户是完全透明的。远端站如选择能接受FSK控制的上变频模块,其远端状态和控制也能通过EDMAC信道来提供。远程监控操作员可以从前面板或通过监控口来配置和监控调制解调器。在调制解调器里可以存储十套完全配置的参数。事件日志把告警和状态信息存储在非易失的RAM里,同时链路统计日志存储着链路特性信息(Eb/No和AUPC特性),用于QoS报告目的。除传统的串口监控以外,CDM-570L提供一个10/100BaseT的以太网接口用于设备管理,可以WebServer(HTTP),SNMP代理和Telnet等方式访问。辅助设备CRS-170a:1:1MODEM备份中频开关。CRS-300:1:NMODEM冗余开关。调制解调器主要性能系统指标频率范围:950-1950MHz,100Hz分辨率输入/输出阻抗:发射:50,接收:50中频连接器:发:N型阴头,收:N型阴头数据速率(参考手册):最大范围:2.4kbps到9.98Mbps,速率1bps步进范围Viterbi或TPC:7.2kbps到4.5Mbps(QPSK3/4)CDM-570L卫星调制解调器设备使用说明3/158.4kbps到5.25Mbps(QPSK7/8)9.1kbps到5.66Mbps(QPSK0.95)TurboProductCodec:10.8kbps到6.75Mbps(8PSK/8-QAM3/4)13.6kbps到7.875Mbps(8PSK/8-QAM7/8)15.3kbps到8.5Mbps(8PSK/8-QAM0.95)Viterbi或TPC:14.4kbps到9.0Mbps(16-QAM3/4)16.8kbps到9.98Mbps(16-QAM7/8)扰码:ITUV.35前向纠错编码选项Viterbi维特比:BPSK,QPSK和OQPSK1/2QPSK/OQPSK和16QAM带/RS3/4和7/8PragmaticTCM:8PSK2/3(非IESS-310)TPC:BPSK21/44,BPSK5/16QPSK/OQPSK1/2QPSK/OQPSK/8PSK/16-QAM3/4、7/8QPSK/OQPSK/8PSK0.95Reed-Solomon:220/200和200/180模式可选无编码:BPSK,QPSK和OQPSKM&C监控接口:EIA-232,EIA-485(2线或4线)以太网10/100BaseTC型继电器接口:发送和接收业务告警和设备故障调制输出频谱/滤波器:满足IESS-308/309功率谱模板频率稳定度:±0.06ppm,0到50oC谐波和杂散:<-55dBc/4kHz(典型<-60dBc/4kHz)发射关断比:55dB最小相位噪声:<1.2°RMS双边带,1...
