CO吸收塔管道安装技术方案VIP免费

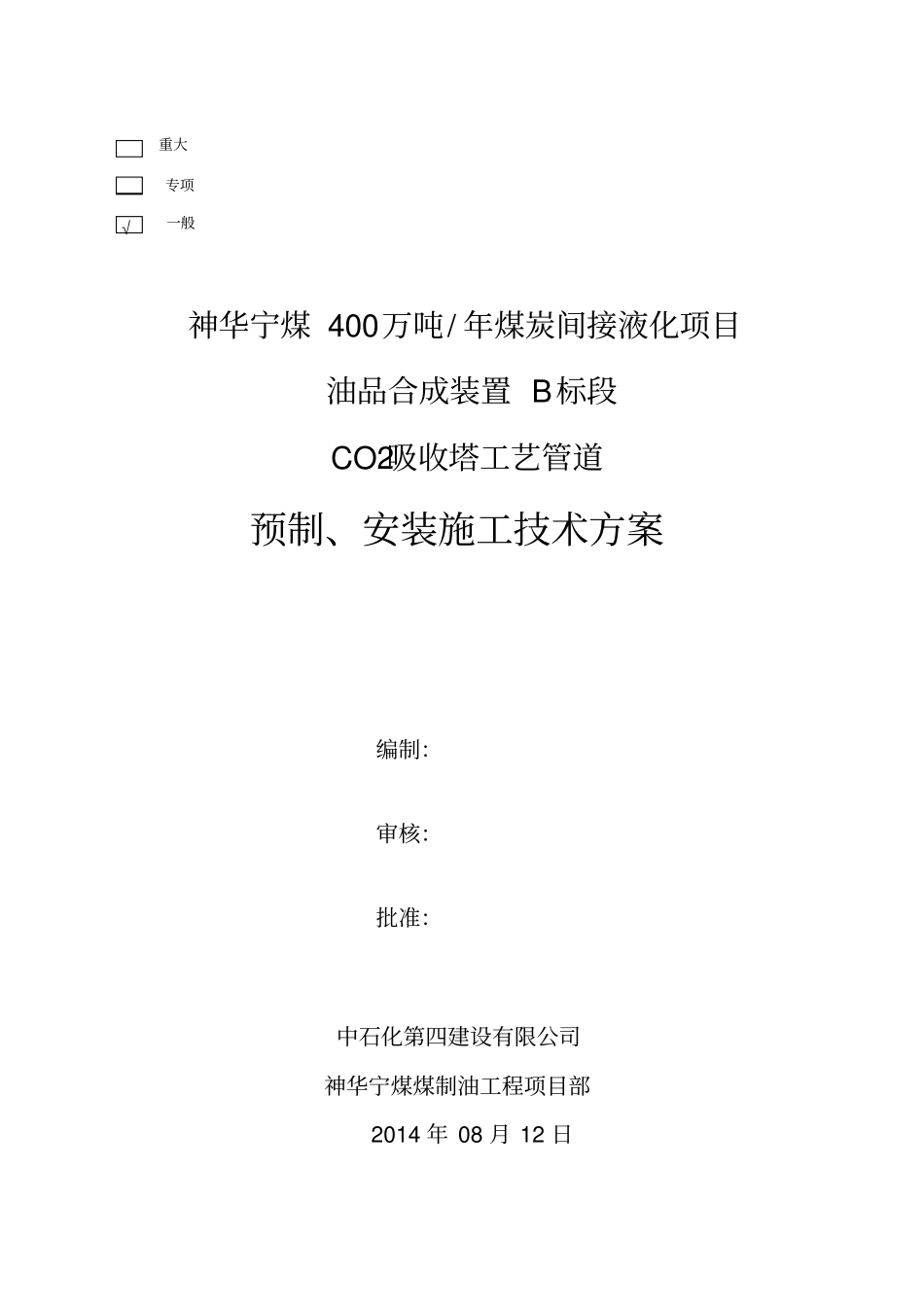

CO吸收塔管道安装技术方案_第1页
1/24

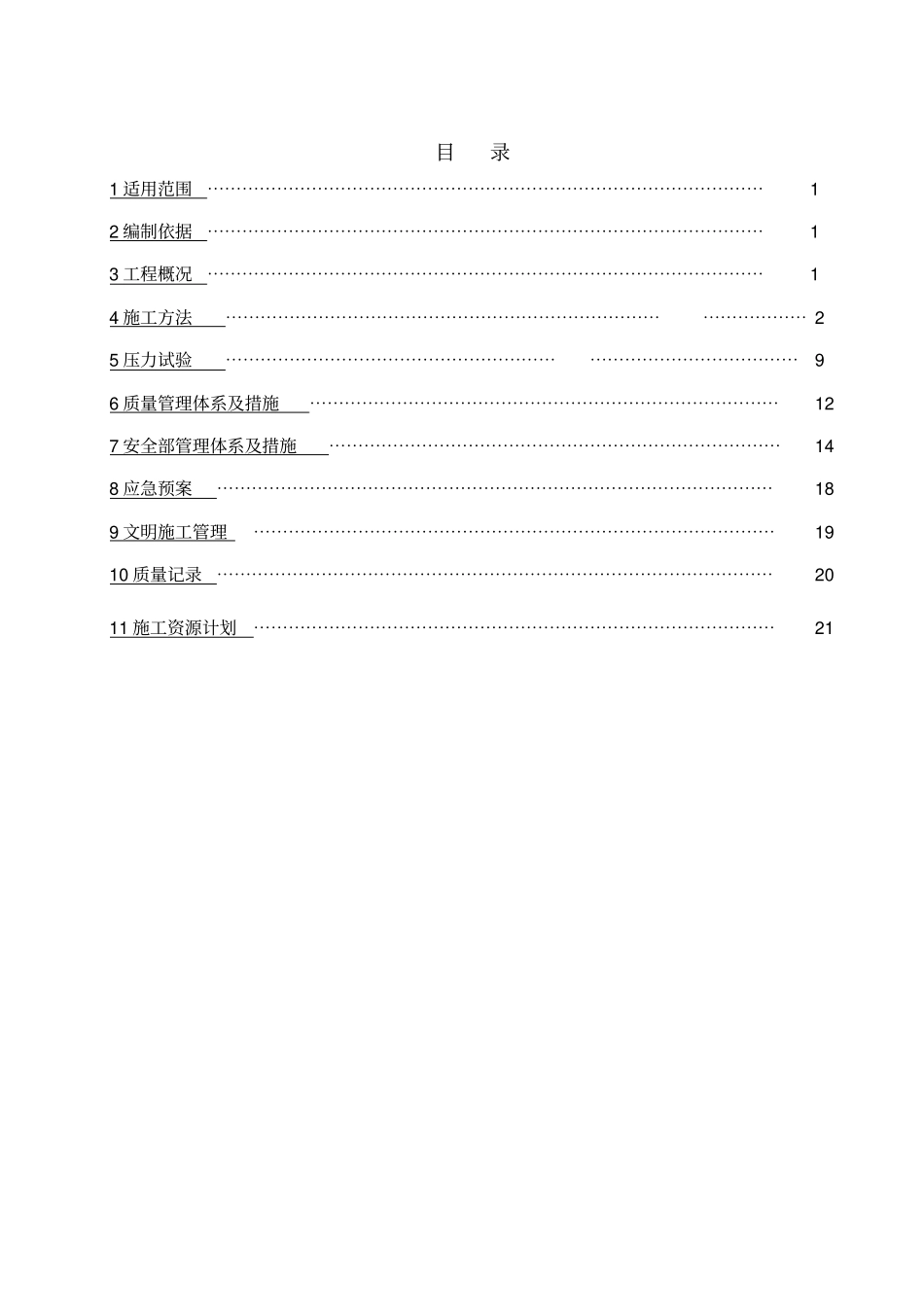

CO吸收塔管道安装技术方案_第2页
2/24

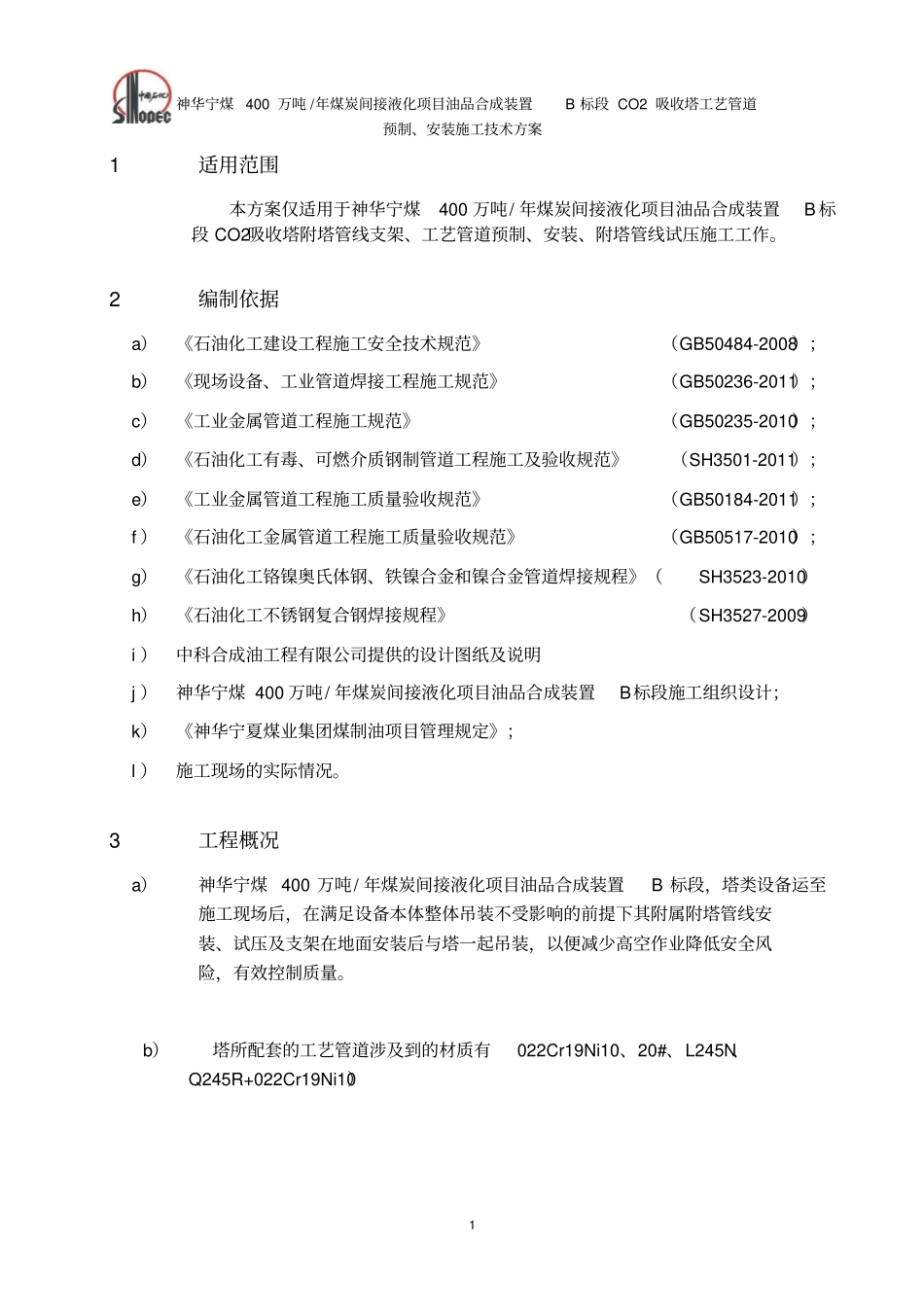

CO吸收塔管道安装技术方案_第3页
3/24
重大神华宁煤400万吨/年煤炭间接液化项目油品合成装置B标段CO2吸收塔工艺管道预制、安装施工技术方案编制:审核:批准:中石化第四建设有限公司神华宁煤煤制油工程项目部2014年08月12日√一般专项目录1适用范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25压力试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯96质量管理体系及措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯127安全部管理体系及措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯148应急预案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯189文明施工管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1910质量记录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2011施工资源计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21神华宁煤400万吨/年煤炭间接液化项目油品合成装置B标段CO2吸收塔工艺管道预制、安装施工技术方案11适用范围本方案仅适用于神华宁煤400万吨/年煤炭间接液化项目油品合成装置B标段CO2吸收塔附塔管线支架、工艺管道预制、安装、附塔管线试压施工工作。2编制依据a)《石油化工建设工程施工安全技术规范》(GB50484-2008);b)《现场设备、工业管道焊接工程施工规范》(GB50236-2011);c)《工业金属管道工程施工规范》(GB50235-2010);d)《石油化工有毒、可燃介质钢制管道工程施工及验收规范》(SH3501-2011);e)《工业金属管道工程施工质量验收规范》(GB50184-2011);f)《石油化工金属管道工程施工质量验收规范》(GB50517-2010);g)《石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程》(SH3523-2010)h)《石油化工不锈钢复合钢焊接规程》(SH3527-2009)i)中科合成油工程有限公司提供的设计图纸及说明j)神华宁煤400万吨/年煤炭间接液化项目油品合成装置B标段施工组织设计;k)《神华宁夏煤业集团煤制油项目管理规定》;l)施工现场的实际情况。3工程概况a)神华宁煤400万吨/年煤炭间接液化项目油品合成装置B标段,塔类设备运至施工现场后,在满足设备本体整体吊装不受影响的前提下其附属附塔管线安装、试压及支架在地面安装后与塔一起吊装,以便减少高空作业降低安全风险,有效控制质量。b)塔所配套的工艺管道涉及到的材质有022Cr19Ni10、20#、L245N、Q245R+022Cr19Ni10)神华宁煤400万吨/年煤炭间接液化项目油品合成装置B标段CO2吸收塔工艺管道预制、安装施工技术方案2序号管线号材质规格数量单位156412DEW004-80-B41A2FC-D(2)022Cr19Ni10/20#DN8052米256412PG004-800-B52A2FC-P(2)L245N/20#DN800/DN2557.2/80米356412PS017-1000-B71Y2FC-D(2)Q245R+022Cr19Ni10DN100012.8米456412PS018A-700-B71Y2FC-D(2)Q245R+022Cr19Ni10DN70012.1米556412PS018B-700-B71Y2FC-D(2)Q245R+022Cr19Ni10DN70012.1米656412PS020-600-B71Y2FC-D(2)Q245R+022Cr19Ni10DN60043.3米756412PS021-600-B71Y2FC-D(2)Q245R+022Cr19Ni10DN60030.4米4施工方法4.1施工工序图纸审核→材料检验→坡口加工→→组对→焊接→无损检测→不合格管线试压无损检测焊接组对管段吊装支架不合格不合格4.2材料检验a)管材、管件、法兰、非法兰连接的阀门等管道组成件应具有制造厂产品合格证/或质量证明书,无产品合格证/或质量证明书的材料不得使用。其材质、规格、型号应符合设计文件的规定,并应按国家现行标准进行100%外观检验,不合格者不得使用。b)对于管材、配件和焊材要严格进行报检、报验制度,在没有监理工程师批准的情况下严禁使用,对于合格管材、配件按要求刷底漆和色标。c)领用材料应有规定的标识,如规格型号、材质、批号、产品铭牌、合格证、质量证件和规定的色标等。d)逐件测量管材、管件的壁厚和椭圆度检查...
