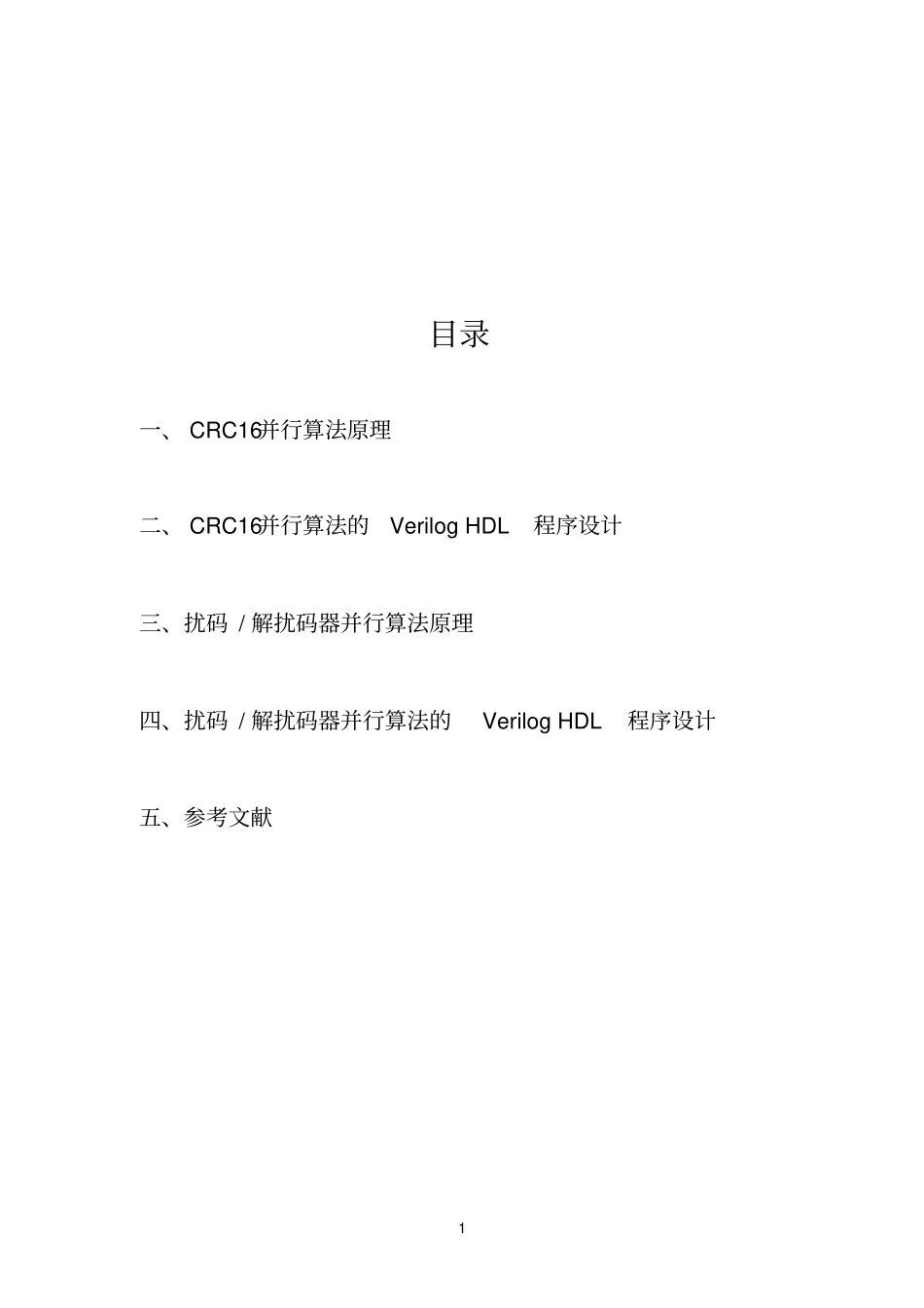

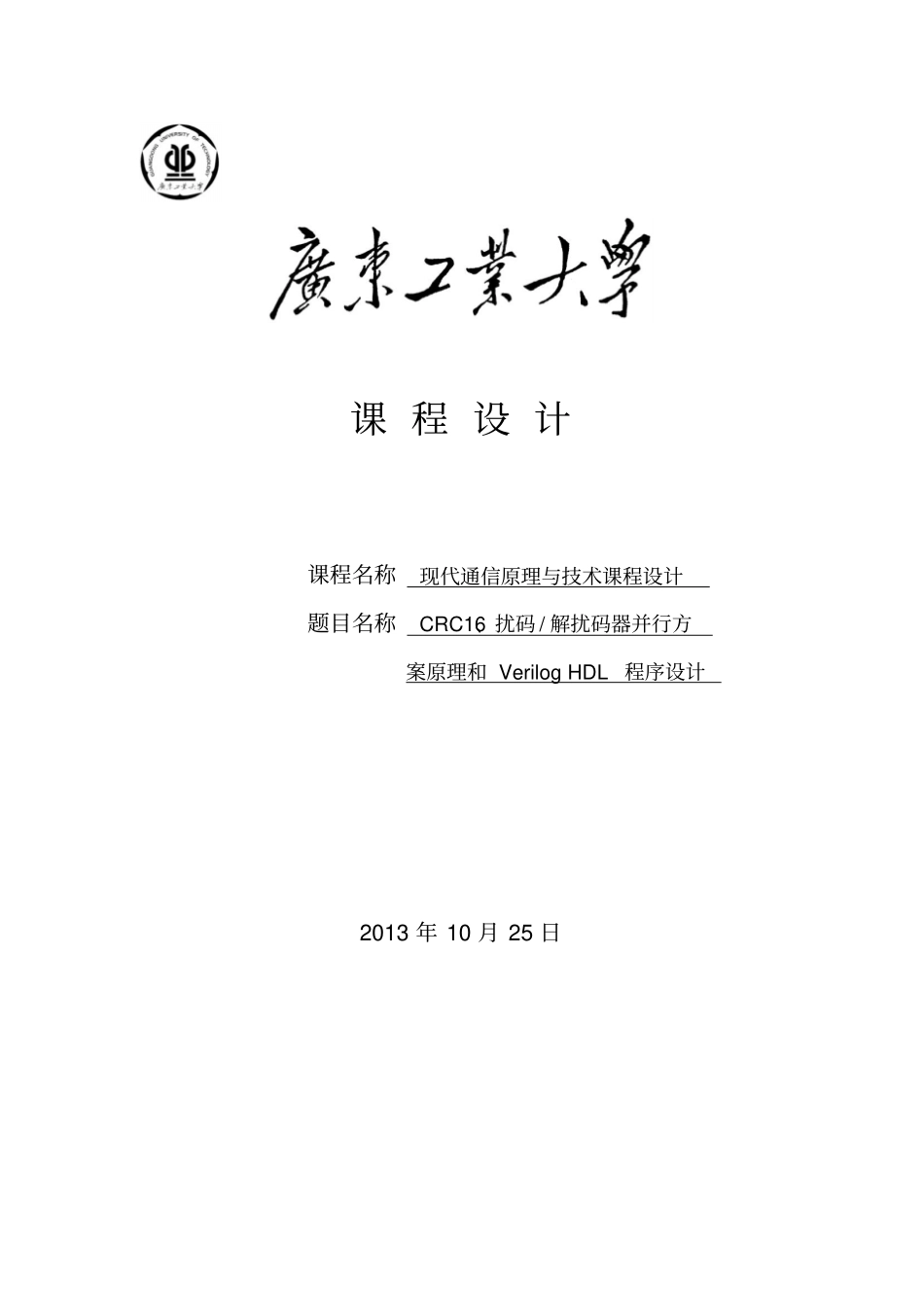

课程设计课程名称现代通信原理与技术课程设计题目名称CRC16、扰码/解扰码器并行方案原理和VerilogHDL程序设计2013年10月25日1目录一、CRC16并行算法原理二、CRC16并行算法的VerilogHDL程序设计三、扰码/解扰码器并行算法原理四、扰码/解扰码器并行算法的VerilogHDL程序设计五、参考文献2一、CRC16并行算法原理1、CRC编码原理在数字通信中，可能会因为各种原因导致数据在传输过程中或接收时发生错误，为了保证数据传输的可靠性和数据校验的高效性，常常采用一些差错控制方法。冗余校验（CRC）就是一种被广泛采用的差错控制方法和数据编码方法。它具有编码和解码方法简单，剪错和纠错能力强等特点，能有效地对数据进行编码，并可以显著的提高系统的剪错能力，从而保证数据的可靠性和正确性，因此在大多数的以太网协议中都采用了CRC的校验来进行差错控制。CRC主要有两种，即非标准的由用户定义的CRC的生成多项式和国际标准化组织规定的标准的生成多项式。其中第二中应用广泛，国际标准化组织规定的几种主要常见的CRC如表所示。CRC编码是根据CRC检验原理得出的一种编码方法，其基本思想是：利用线性编码理论，在发送方向根据要传输的K位二进制序列，以一定的规则产生r位校验用的监督吗（CRC码），并附在信息位之后，构成一个新的二进制代码序列共n=k+r位。在接收方，则根据信息码和CRC码之间的规则进行校验，以确定传输中是否出现错误。对一个数据进行编码，就是原始数据通过某种算法，得到一个新的数据。而这个新的数据与原始数据有着固定的内在联系。通过把原始数据和新的数据组合在一起形成新的数据，因此这个数据具有自我校验的能力。将原始数据表示为P（x），它是一个n阶多项式表示为；式子中，为数据位；x为伪变量，用指明各位间的排列位置。在对这个数据进行编码的时，CRC生成多项式G（x），并在带编码的二进制多项式P（x）的末尾添加r个0，这样对应的二进制多项式升幂为。再用生成多项式G（x）去除，求得余数为r-1阶的二进制多项式R（x）。R（x）即为所求的CRC校验码多项式。最后用以模2的方法减去R（x），则对应的二进制序列就是包含了CRC校验码的待发送字符串，也就是编码后的数据。3式中：Q(x）是商多项式；R(x)是余数多项式；T(x)是编码后的数据。2、CRC_16并行算法原理在利用CRC_16串行编码电路对输入进行编码时，它的输入数据是串行输入的，因此数据传输效率低，它的运算速度的提高完全依赖于系统时钟频率的提高，不能满足现在的低功耗下的数据快速传输，如果将数据进行并行处理，就可以在较低的时钟频率下快速的处理数据，因此，本次设计采用并行的CRC_16。最常见的CRC校验码电路采用的是线性反馈寄存器LFSR实现，对于CRC_16，其生成多项式为，所以对应的系数0—16为：:1010000000000011，由此可以得到CRC_16编码电路结构图，如图所示。从图中可以看出，各位移位寄存器当前存储的数据为CRC余数值，16个D触发器输出从右至左依次为。输入的信息码元为I。令表示编码以为寄存器当前所处的状态，I=[I0I1...I7]表示第1至第8个时钟的信息码元输入，向量表示编码器的下一个状态，D(8)表示第8个时钟周期后CRC编码器中移位寄存器所处的状态，则设计8bit并行的CRC逻辑编码器就是找出函数关系。第1个时钟周期后的编码寄存器状态为：4可以将以上表达式组成矩阵乘法，有：其中，第2个时钟周期后的编码寄存器状态为：以此类推则有：假设用crc_reg[15:0]表示移位寄存器初始状态，crc_in[8:0]表示并行输入的8bit数据，crc_reg8[15:0]表示8bit并行编码后的移位寄存器状态，则53、CRC_16并行仿真输出波形如图所示是CRC_16并行编码电路测试程序的仿真结果，输入信号时crc_in，没有完全输入编码器是，输入信号crc_in作为crc_out端口输出数据；当d_finish信号为高电平指示数据输入完成时，将线性移位寄存器crc_reg中的校验位并行8位输出到crc_out端口。由图可以看出输入信号与输出存在一个时钟周期的延时。二、CRC16并行算法的VerilogHDL程序设计1、CRC_16校验码的并行编码程序moduleCRC_16(clk,rst,load,d_finish,crc_in,crc_out);inputclk,rst;inputload;//开始编码信号inputd_finish;//编码...
