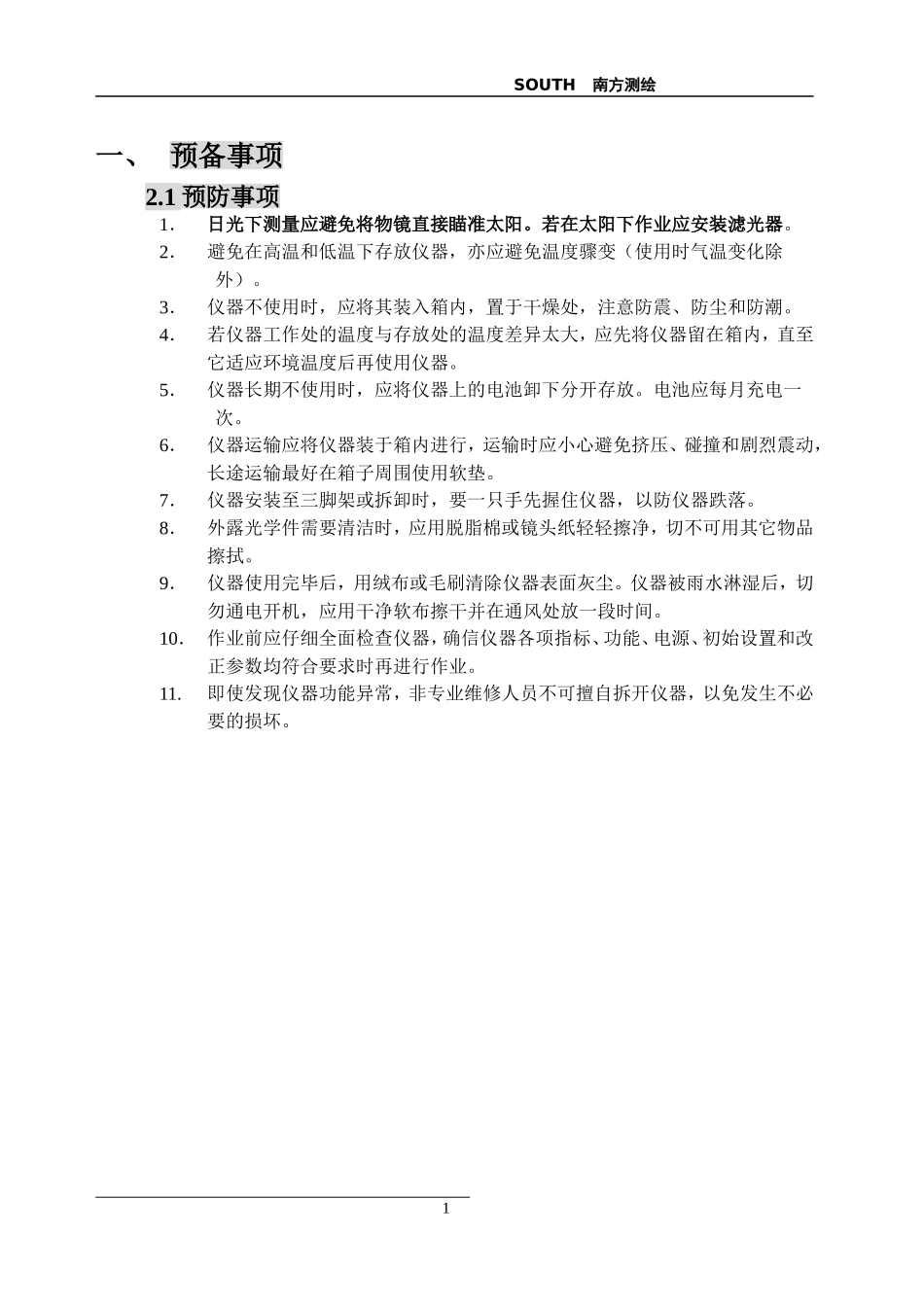

SOUTH南方测绘一、预备事项2.1预防事项1．日光下测量应避免将物镜直接瞄准太阳。若在太阳下作业应安装滤光器。2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。5．仪器长期不使用时，应将仪器上的电池卸下分开存放。电池应每月充电一次。6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。7．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。8．外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻擦净，切不可用其它物品擦拭。9．仪器使用完毕后，用绒布或毛刷清除仪器表面灰尘。仪器被雨水淋湿后，切勿通电开机，应用干净软布擦干并在通风处放一段时间。10．作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。11.即使发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。1SOUTH南方测绘2.2部件名称2仪器中心标志光学对中器整平脚螺旋圆水准器显示屏物镜粗瞄器管水准器底板SOUTH南方测绘2.3仪器开箱和存放开箱轻轻地放下箱子，让其盖朝上，打开箱子的锁栓，开箱盖，取出仪器。存放3数据通讯接口目镜望远镜把手对中器水平微动水平制动垂直制动螺旋键盘垂直微动螺旋基座锁定钮电池锁紧杆电池SOUTH南方测绘盖好望远镜镜盖，使照准部的垂直制动手轮和基座的圆水准器朝上将仪器平卧（望远镜物镜端朝下）放入箱中，轻轻旋紧垂直制动手轮，盖好箱盖并关上锁栓。2.4安置仪器将仪器安装在三脚架上，精确整平和对中，以保证测量成果的精度，。二、键盘功能与信息显示3.1操作键键盘符号：ANGMENUESCPOWERF1-F40-9按键名称功能ANG角度测量键进入角度测量模式(上移键)距离测量键进入距离测量模式(下移键)坐标测量键进入坐标测量模式(左移键)MENU菜单键进入菜单模式(右移键)ESC退出键返回上一级状态或返回测量模式POWER电源开关键电源开关F1-F4软键（功能键）对应于显示的软键信息0-9数字键输入数字和字母、小数点、负号星键进入星键模式显示符号：V%HRHLHDVDSDNEZ*mftfi4坐标测量(左移键)菜单键(右移键)退出键角度测量(上移键)电源开关键距离测量(下移键)星键数字键盘F1-F4SOUTH南方测绘显示符号内容V%垂直角（坡度显示）HR水平角（右角）HL水平角（左角）HD水平距离VD高差SD倾斜N北向坐标E东向坐标Z高程*EDM（电子测距）正在进行m以米为单位ft以英尺为单位fi以英尺与英寸为单位3.2功能键角度测量模式（三个界面菜单）V：90°10′20″HR：122°09′30″置零锁定置盘P1↓倾斜---V%P2↓H-蜂鸣R/L竖角P3↓F1F2F3F4页数软键显示符号功能第1页（P1）F1置零水平角置为0°0′0″F2锁定水平角读数锁定F3置盘通过键盘输入数字设置水平角F4P1↓显示第2页软键功能第2页（P2）F1倾斜设置倾斜改正开或关，若选择开则显示倾斜改正F2-------------------------------------F3V%垂直角与百分比坡度的切换F4P2↓显示第3页软键功能第3页F1H-蜂鸣仪器转动至水平角0°90°180°270°是否蜂鸣的设置F2R/L水平角右/左计数方向的转换5SOUTH南方测绘（P3）F3竖角垂直角显示格式（高度角/天顶距）的切换F4P3↓显示第1页软键功能距离测量模式（两个界面菜单）HR：122°09′30″HD*[r]<
