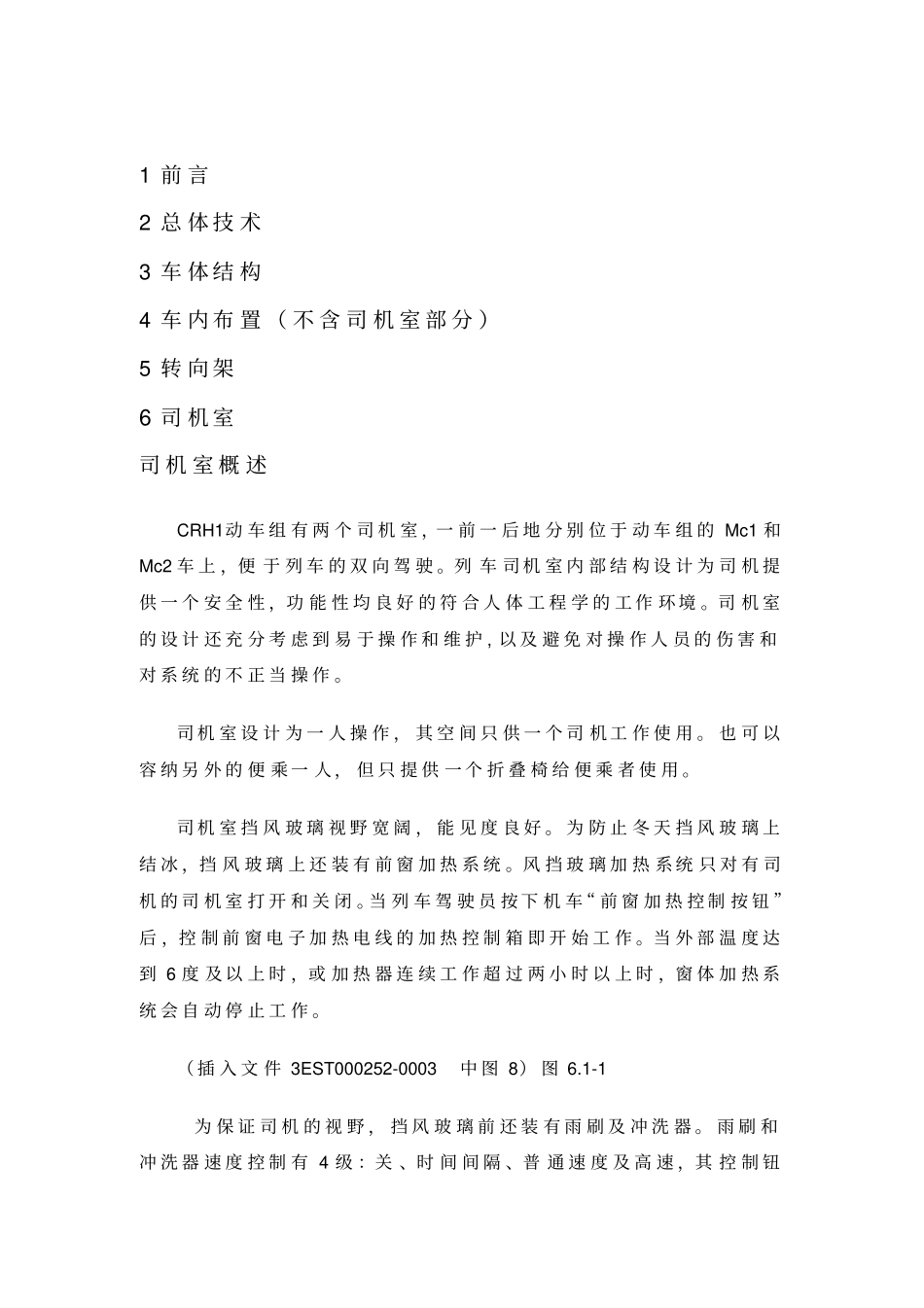

CRH1司机室解读_第1页
1/37

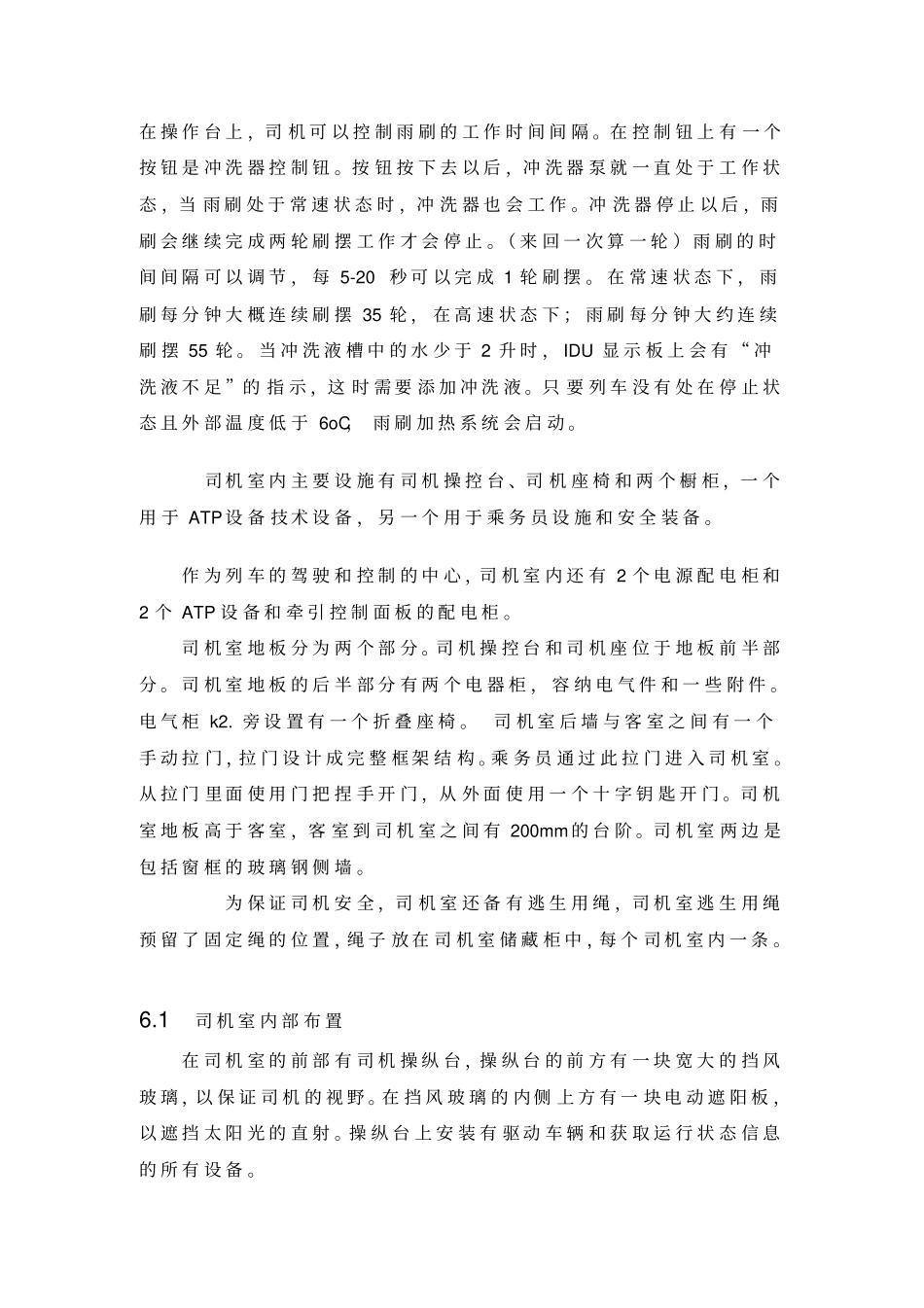

CRH1司机室解读_第2页
2/37

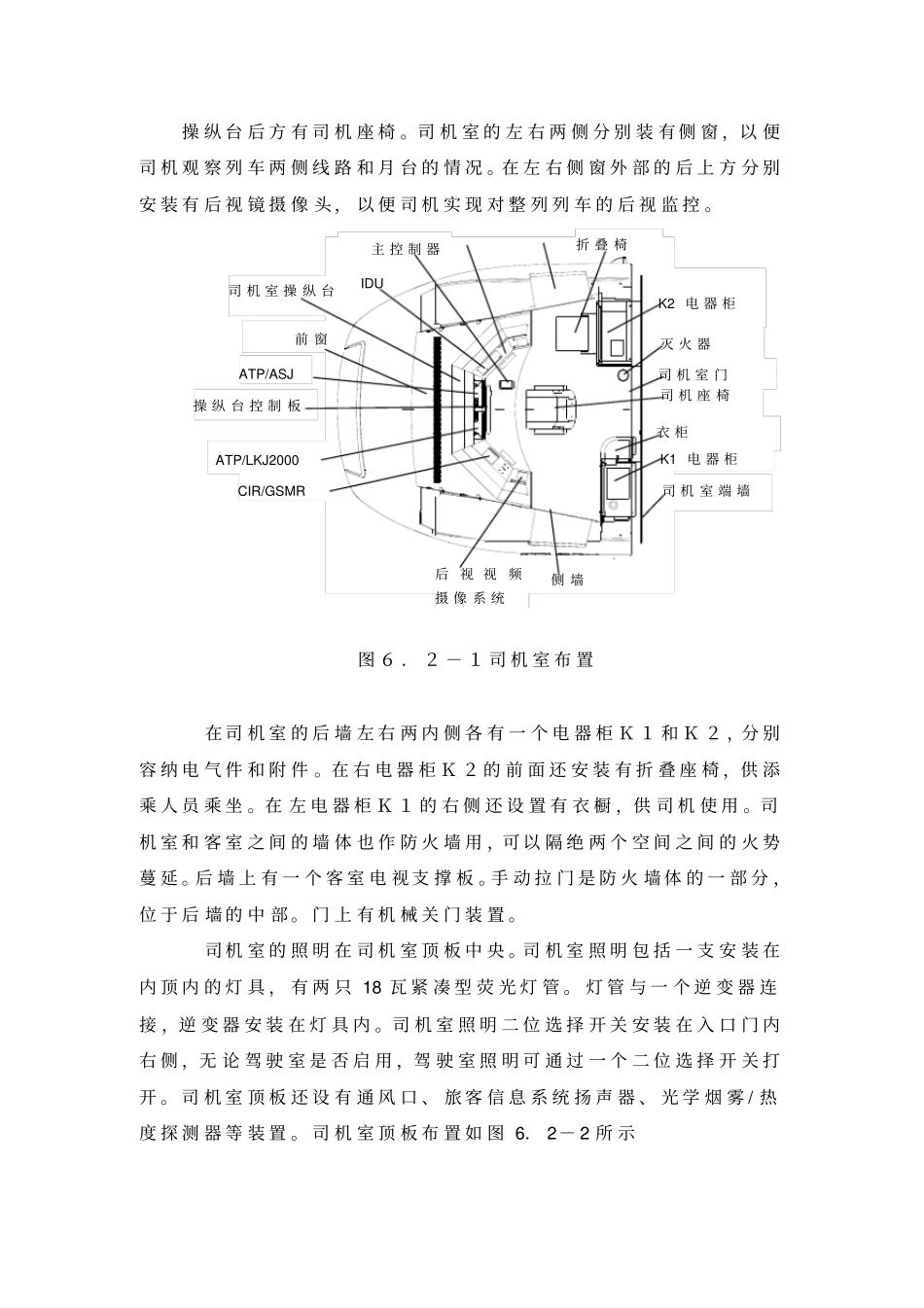

CRH1司机室解读_第3页
3/37
1前言2总体技术3车体结构4车内布置(不含司机室部分)5转向架6司机室司机室概述CRH1动车组有两个司机室,一前一后地分别位于动车组的Mc1和Mc2车上,便于列车的双向驾驶。列车司机室内部结构设计为司机提供一个安全性,功能性均良好的符合人体工程学的工作环境。司机室的设计还充分考虑到易于操作和维护,以及避免对操作人员的伤害和对系统的不正当操作。司机室设计为一人操作,其空间只供一个司机工作使用。也可以容纳另外的便乘一人,但只提供一个折叠椅给便乘者使用。司机室挡风玻璃视野宽阔,能见度良好。为防止冬天挡风玻璃上结冰,挡风玻璃上还装有前窗加热系统。风挡玻璃加热系统只对有司机的司机室打开和关闭。当列车驾驶员按下机车“前窗加热控制按钮”后,控制前窗电子加热电线的加热控制箱即开始工作。当外部温度达到6度及以上时,或加热器连续工作超过两小时以上时,窗体加热系统会自动停止工作。(插入文件3EST000252-0003中图8)图6.1-1为保证司机的视野,挡风玻璃前还装有雨刷及冲洗器。雨刷和冲洗器速度控制有4级:关、时间间隔、普通速度及高速,其控制钮在操作台上,司机可以控制雨刷的工作时间间隔。在控制钮上有一个按钮是冲洗器控制钮。按钮按下去以后,冲洗器泵就一直处于工作状态,当雨刷处于常速状态时,冲洗器也会工作。冲洗器停止以后,雨刷会继续完成两轮刷摆工作才会停止。(来回一次算一轮)雨刷的时间间隔可以调节,每5-20秒可以完成1轮刷摆。在常速状态下,雨刷每分钟大概连续刷摆35轮,在高速状态下;雨刷每分钟大约连续刷摆55轮。当冲洗液槽中的水少于2升时,IDU显示板上会有“冲洗液不足”的指示,这时需要添加冲洗液。只要列车没有处在停止状态且外部温度低于6oC,雨刷加热系统会启动。司机室内主要设施有司机操控台、司机座椅和两个橱柜,一个用于ATP设备技术设备,另一个用于乘务员设施和安全装备。作为列车的驾驶和控制的中心,司机室内还有2个电源配电柜和2个ATP设备和牵引控制面板的配电柜。司机室地板分为两个部分。司机操控台和司机座位于地板前半部分。司机室地板的后半部分有两个电器柜,容纳电气件和一些附件。电气柜k2.旁设置有一个折叠座椅。司机室后墙与客室之间有一个手动拉门,拉门设计成完整框架结构。乘务员通过此拉门进入司机室。从拉门里面使用门把捏手开门,从外面使用一个十字钥匙开门。司机室地板高于客室,客室到司机室之间有200mm的台阶。司机室两边是包括窗框的玻璃钢侧墙。为保证司机安全,司机室还备有逃生用绳,司机室逃生用绳预留了固定绳的位置,绳子放在司机室储藏柜中,每个司机室内一条。6.1司机室内部布置在司机室的前部有司机操纵台,操纵台的前方有一块宽大的挡风玻璃,以保证司机的视野。在挡风玻璃的内侧上方有一块电动遮阳板,以遮挡太阳光的直射。操纵台上安装有驱动车辆和获取运行状态信息的所有设备。操纵台后方有司机座椅。司机室的左右两侧分别装有侧窗,以便司机观察列车两侧线路和月台的情况。在左右侧窗外部的后上方分别安装有后视镜摄像头,以便司机实现对整列列车的后视监控。图6.2-1司机室布置在司机室的后墙左右两内侧各有一个电器柜K1和K2,分别容纳电气件和附件。在右电器柜K2的前面还安装有折叠座椅,供添乘人员乘坐。在左电器柜K1的右侧还设置有衣橱,供司机使用。司机室和客室之间的墙体也作防火墙用,可以隔绝两个空间之间的火势蔓延。后墙上有一个客室电视支撑板。手动拉门是防火墙体的一部分,位于后墙的中部。门上有机械关门装置。司机室的照明在司机室顶板中央。司机室照明包括一支安装在内顶内的灯具,有两只18瓦紧凑型荧光灯管。灯管与一个逆变器连接,逆变器安装在灯具内。司机室照明二位选择开关安装在入口门内右侧,无论驾驶室是否启用,驾驶室照明可通过一个二位选择开关打开。司机室顶板还设有通风口、旅客信息系统扬声器、光学烟雾/热度探测器等装置。司机室顶板布置如图6.2-2所示K2电器柜灭火器司机座椅K1电器柜司机室端墙侧墙后视视频摄像系统CIR/GSMRATP/LKJ2000操纵台控制板ATP/ASJ前窗司机室操纵台IDU主控制器折叠椅司机室门衣柜图6.2-2司机室内...
