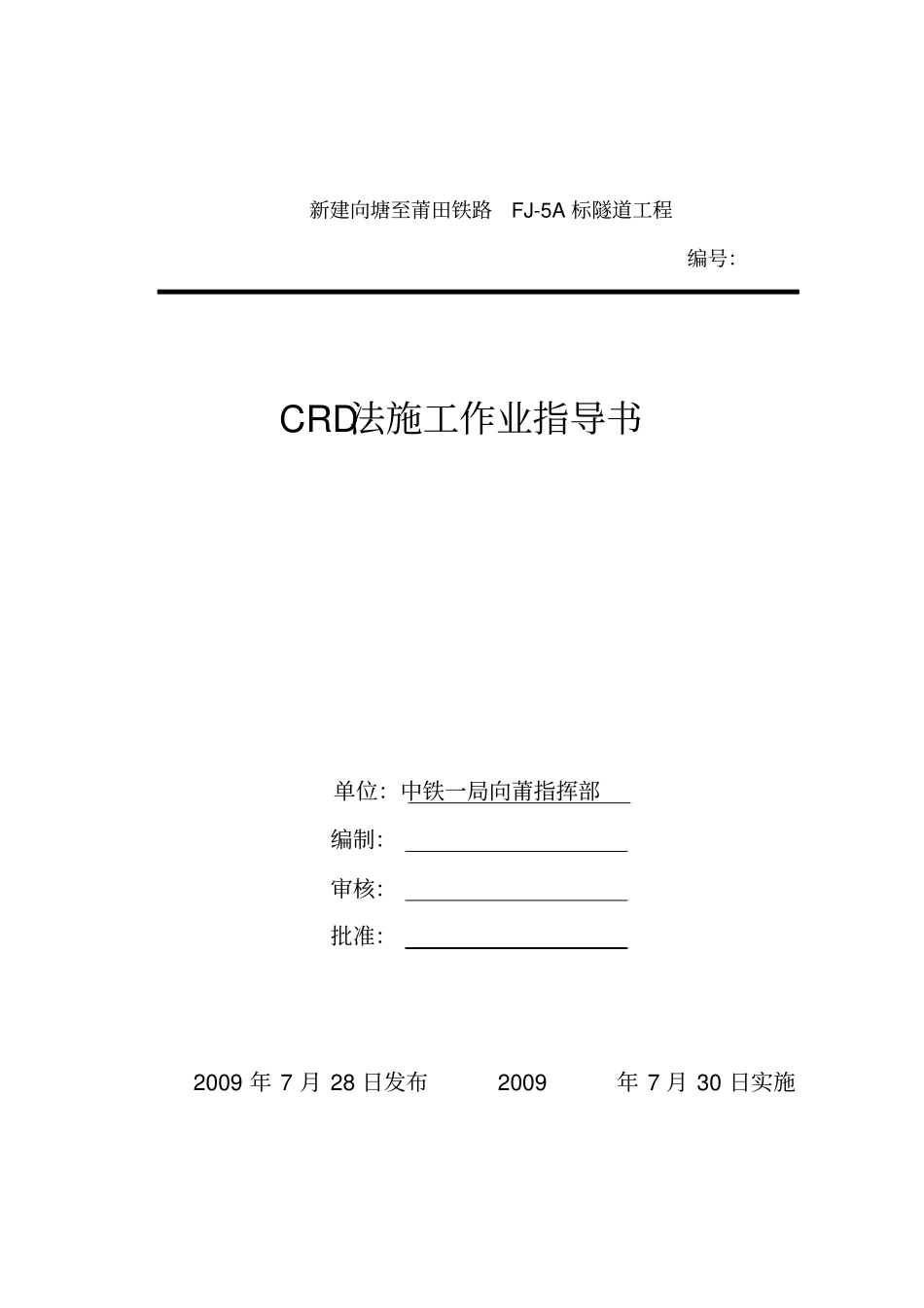

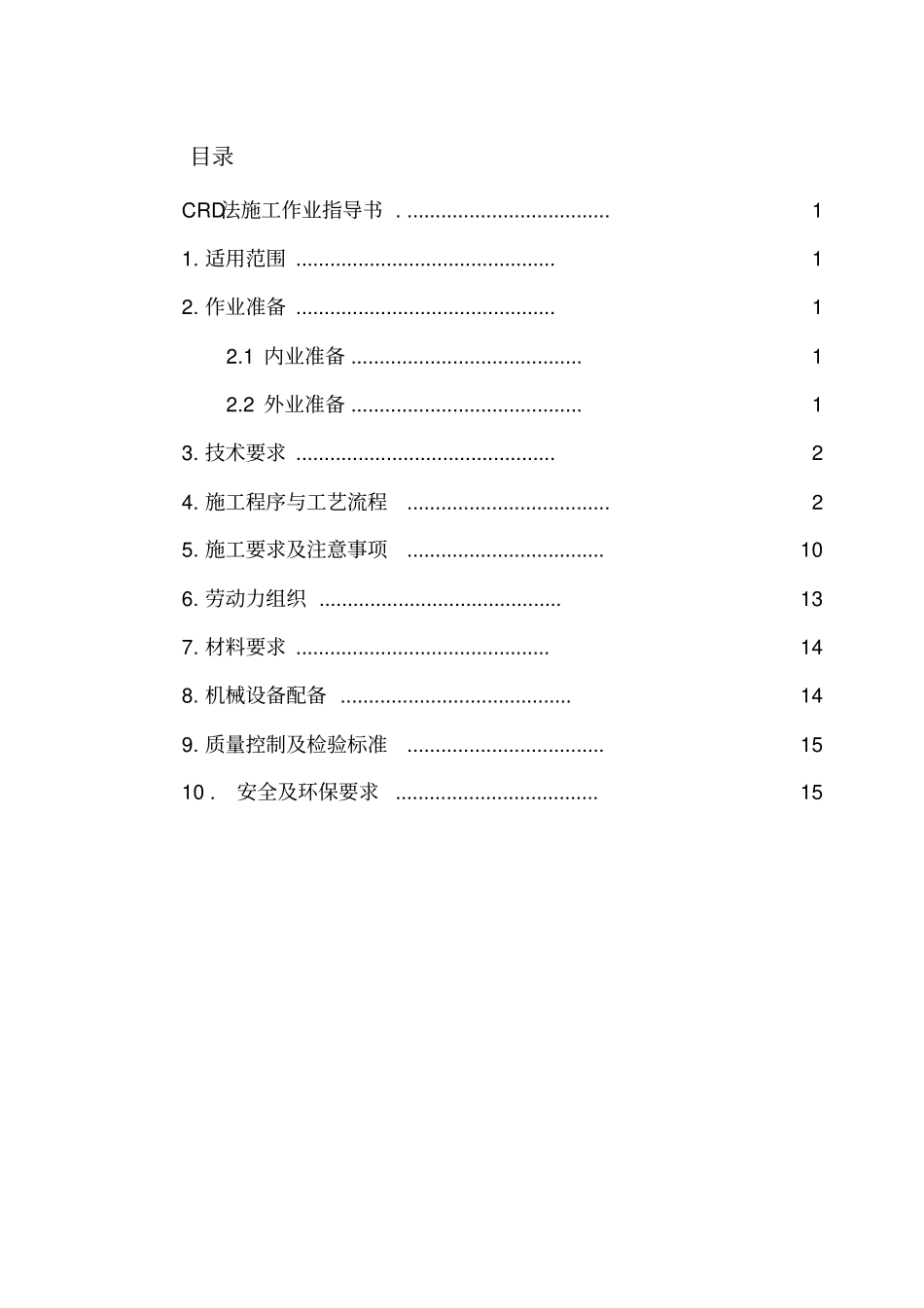

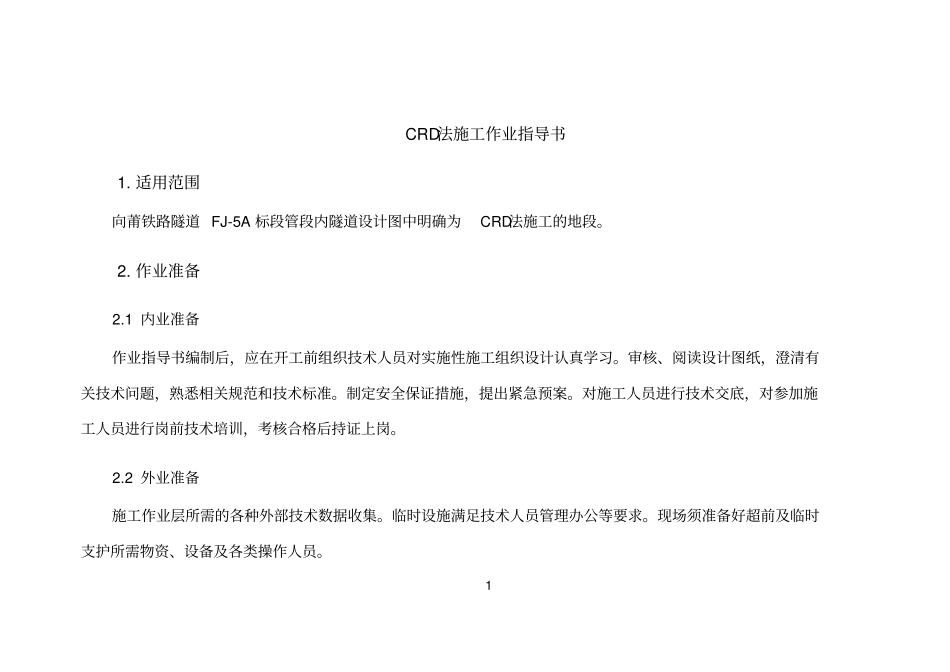

新建向塘至莆田铁路FJ-5A标隧道工程编号：CRD法施工作业指导书单位：中铁一局向莆指挥部编制：审核：批准：2009年7月28日发布2009年7月30日实施目录CRD法施工作业指导书.....................................11.适用范围..............................................12.作业准备..............................................12.1内业准备.........................................12.2外业准备.........................................13.技术要求..............................................24.施工程序与工艺流程....................................25.施工要求及注意事项...................................106.劳动力组织...........................................137.材料要求.............................................148.机械设备配备.........................................149.质量控制及检验标准...................................1510.安全及环保要求....................................151CRD法施工作业指导书1.适用范围向莆铁路隧道FJ-5A标段管段内隧道设计图中明确为CRD法施工的地段。2.作业准备2.1内业准备作业指导书编制后，应在开工前组织技术人员对实施性施工组织设计认真学习。审核、阅读设计图纸，澄清有关技术问题，熟悉相关规范和技术标准。制定安全保证措施，提出紧急预案。对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。2.2外业准备施工作业层所需的各种外部技术数据收集。临时设施满足技术人员管理办公等要求。现场须准备好超前及临时支护所需物资、设备及各类操作人员。23.技术要求3.1超前支护:洞口长管棚支护或洞身超前双层或单层小导管支护。管棚采用Φ108洞口长管棚支护，超前双层小导管采用Φ50超前注浆小导管支护，单层超前小导管采用Φ42超前注浆小导管支护。3.2系统支护：拱墙设I20a型钢钢架，纵向间距0.6m；喷C25纤维混凝土，拱墙部位厚25cm（28cm），仰拱部位厚15cm（28cm）；拱墙设单层Φ8钢筋网片，网格间距20cm×20cm；拱部采用Φ25中空注浆锚杆，边墙采用Φ22砂浆锚杆，长度3.5cm（4m）,间距1.0m×1.0m.3.3临时支护:中壁设I18(I20)工字钢,纵向间距0.6m,喷C25混凝土16cm厚,中壁超前支护Φ22砂浆锚杆,2m设一环,每环11根,间距0.4m,每根长3.5m。3.4施工用混凝土集中拌制，混凝土罐车运输。3.5混凝土施工配合比由试验室确定。4.施工程序与工艺流程4.1施工程序3CRD法施工应遵循“弱爆破、短进尺、强支护、早封闭、勤量测”的原则进行。首先应完成导向墙，洞口长管棚的施工或完成超前小导管支护的施工，然后按此工法进行施工。其工序图详见“中壁交叉（CRD）法工序图，4ⅧⅦ⑤④③二次衬砌喷混凝土系统径向锚杆拱部φ42超前小导管注浆(L=4.5),环向间距40cm①②隧底填充仰拱ф22纵向连接钢筋（图中未示临时钢架）型钢钢架，纵向间距1m约300约300中壁交叉（CRD）法施工工序纵断面示意图ⅧⅧⅧⅧ24316I20或I18钢架隧道中线I18临时钢架Φ超前小导管(管棚超前支护)③④⑤ⅧⅦ②①约300约300拱墙二次衬砌隧底填充边墙基座临时支护之喷混凝土初期支护之喷混凝土隧底填充拱墙二次衬砌中壁交叉（CRD）法施工工序平面示意图双线隧道Ⅴ级围岩(CRD)法施工工序流程图中壁交叉（CRD）法施工工序横断面示意图环向间距1.2m系统径向锚杆仰拱I18横撑I18横撑I18横撑Ф42水平锚杆L=3.5mФ22砂浆锚杆L=2.5m⑤ⅦⅦⅦ⑥喷8cm厚砼封闭掌子面喷8cm厚砼封闭掌子面初期支护⑥Ⅶ导坑拱部超前支护管棚或超前小导管喷8cm厚砼封闭掌子面CRD法施工工序流程图5①、施作拱部超前支护，开挖左侧上台阶，预留核心土，及时施工作初期支护打设拱脚锁脚锚杆，并架设横撑③、施工右侧拱部超前支护，开挖右侧上台阶，预留核心土，及时施工作初期支护打设拱脚锁脚锚杆，并架设横撑②、开挖左侧下台阶土（岩）体，及时施作初期支护及临时支护，打设锁脚锚杆并架设临时横撑④、开挖右侧下台阶土（岩）体，及时施作初期支护及临时支护，打设锁脚锚杆并架设临时横撑6⑤、向下开挖左侧仰拱，并做好初期支护⑥开挖右侧仰拱，封闭...
