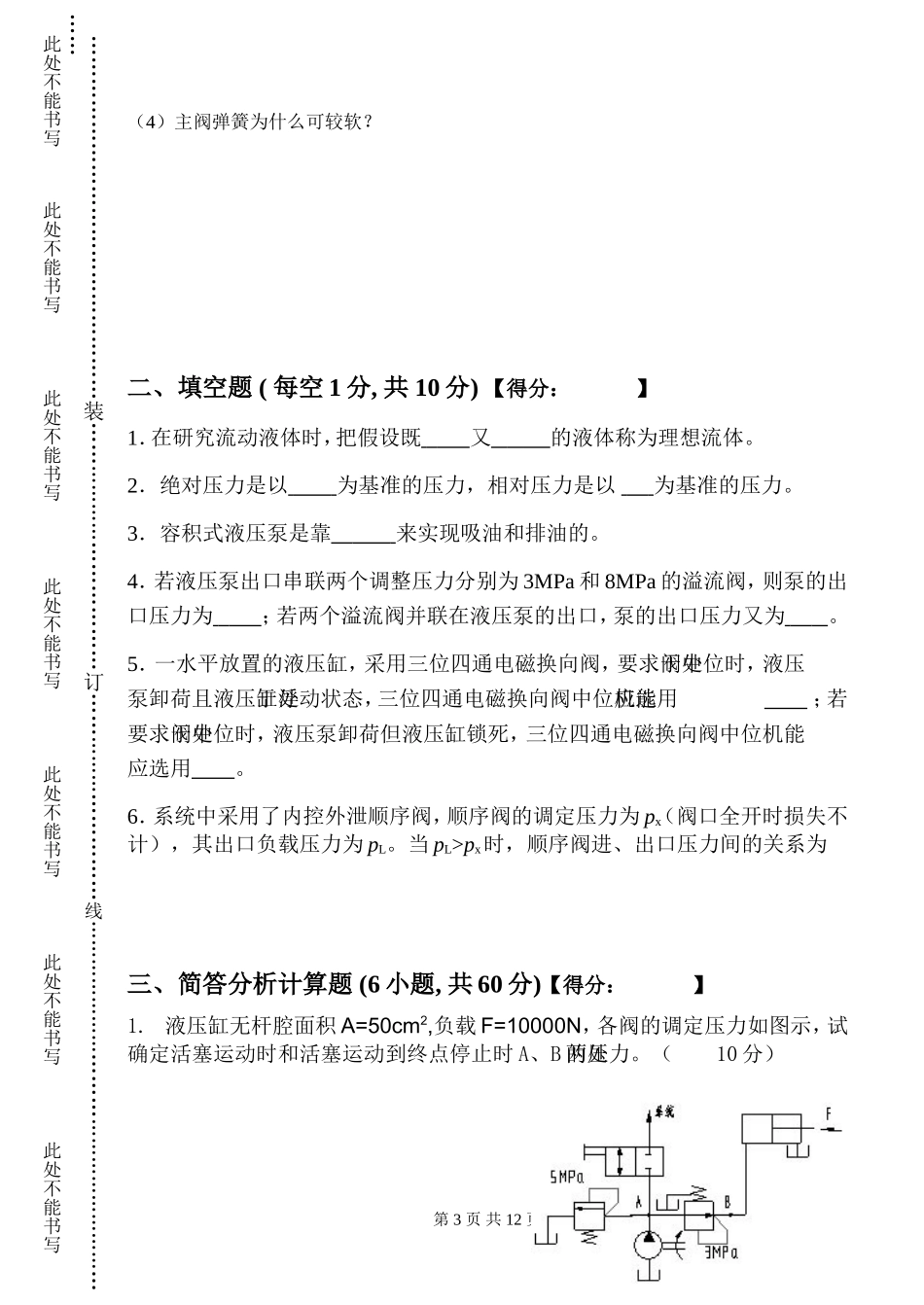

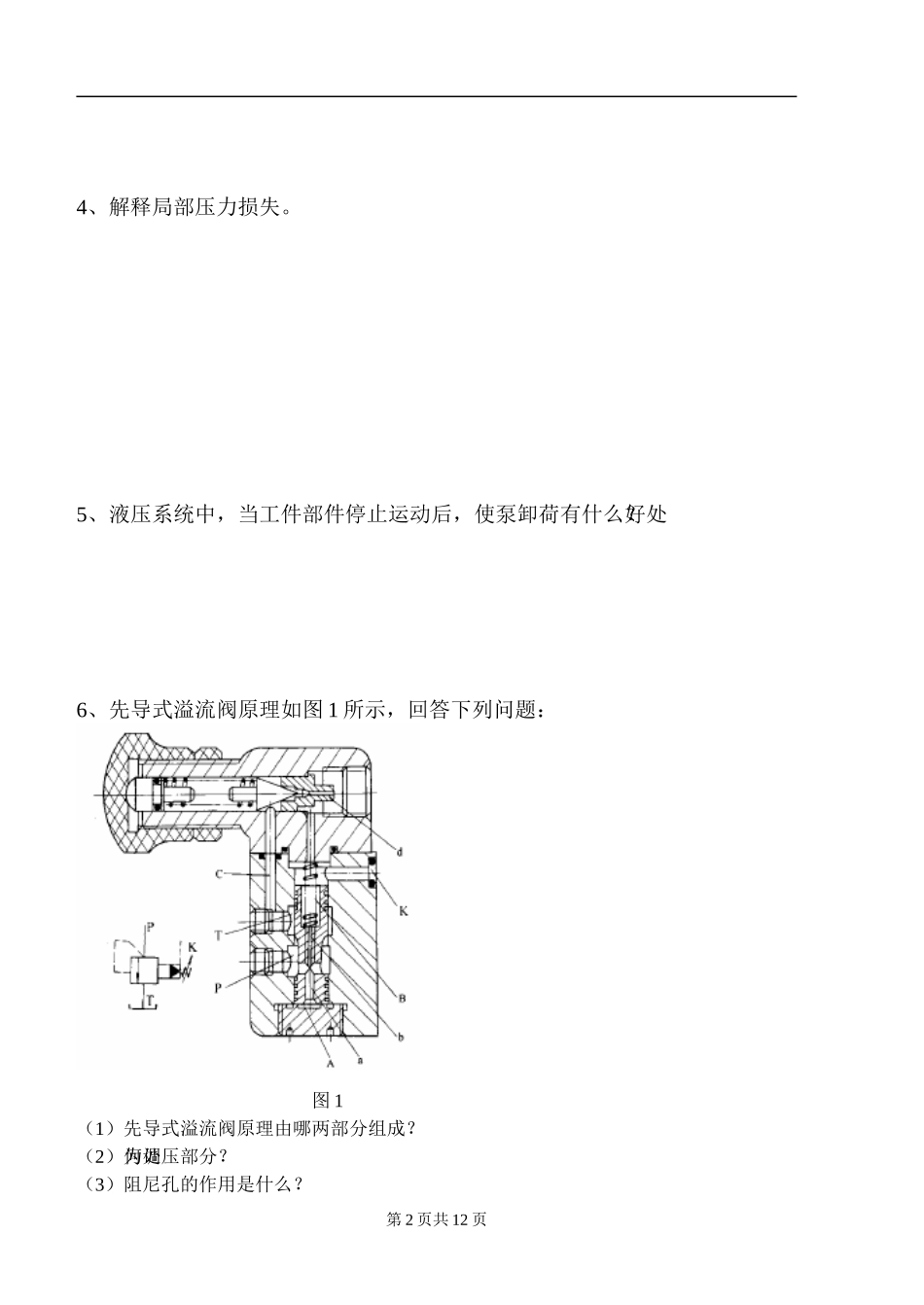

……………………………………………装………………………………订…………………………线………………………………………………………此处不能书写此处不能书写此处不能书写此处不能书写此处不能书写此处不能书写此处不能书写北京理工大学珠海学院2011～2012学年第2学期《液压与液力传动》期末试卷B诚信声明考场是严肃的，作弊是可耻的，对作弊人的处分是严厉的。我承诺遵守考场纪律，不存在抄袭及其它违纪行为。姓名：专业班级：学号：适用年级专业：2009级机械电子工程考试形式：闭卷考试时间：120分钟题号一二三四总分得分一.简答题（每题5分，共30分）【得分：】1、什么是泵的排量、流量？什么是泵的容积效率、机械效率？2、分别说明普通单向阀和液控单向阀的作用？它们有哪些实际用途？3、画出直动式溢流阀的图形符号；并说明溢流阀有哪几种用法？第1页共12页4、解释局部压力损失。5、液压系统中，当工件部件停止运动后，使泵卸荷有什么好处？6、先导式溢流阀原理如图1所示，回答下列问题：图1（1）先导式溢流阀原理由哪两部分组成？（2）何处为调压部分？（3）阻尼孔的作用是什么？第2页共12页……………………………………………装………………………………订…………………………线………………………………………………………此处不能书写此处不能书写此处不能书写此处不能书写此处不能书写此处不能书写此处不能书写（4）主阀弹簧为什么可较软？二、填空题(每空1分,共10分)【得分：】1．在研究流动液体时，把假设既又的液体称为理想流体。2．绝对压力是以为基准的压力，相对压力是以为基准的压力。3．容积式液压泵是靠来实现吸油和排油的。4．若液压泵出口串联两个调整压力分别为3MPa和8MPa的溢流阀，则泵的出口压力为；若两个溢流阀并联在液压泵的出口，泵的出口压力又为。5．一水平放置的液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷且液压缸处于浮动状态，三位四通电磁换向阀中位机能应选用；若要求阀处于中位时，液压泵卸荷但液压缸锁死，三位四通电磁换向阀中位机能应选用。6．系统中采用了内控外泄顺序阀，顺序阀的调定压力为px（阀口全开时损失不计），其出口负载压力为pL。当pL>px时，顺序阀进、出口压力间的关系为三、简答分析计算题(6小题,共60分)【得分：】1.液压缸无杆腔面积A=50cm2,负载F=10000N，各阀的调定压力如图示，试确定活塞运动时和活塞运动到终点停止时A、B两处的压力。（10分）第3页共12页2．如图3所示调压回路（各阀的调定压力注在阀的一侧），试问：（10分）1）1Y通电，2Y断电时，A点和B点的压力各为多少？2）2Y通电，1Y断电时，A点和B点的压力各为多少？3）1Y和2Y都通电时，A点和B点的压力各为多少？4）1Y和2Y都断电时，A点和B点的压力各为多少？第4页共12页图2图3……………………………………………装………………………………订…………………………线………………………………………………………此处不能书写此处不能书写此处不能书写此处不能书写此处不能书写此处不能书写此处不能书写3、如图4所示三种形式的液压缸，活塞和活塞杆直径分别为D、d，如进入液压缸的流量为q，压力为P，若不计压力损失和泄漏，试分别计算各缸产生的推力、运动速度大小和运动方向。4．如图5所示双泵供油回路，1－小流量高压泵，2－大流量低压泵，3－顺序阀，4－单向阀，5－溢流阀（10分）第5页共12页图41）此基本回路适用于什么场合？2）叙述工作原理并说明各元件的作用。5、如图6所示液压系统，按动作循环表规定的动作顺序进行系统分析，填写完成该液压系统的工作循环表。（注：电气元件通电为“＋”，断电为“—”。）（10分）第6页共12页图5……………………………………………装………………………………订…………………………线………………………………………………………此处不能书写此处不能书写此处不能书写此处不能书写此处不能书写此处不能书写此处不能书写图6动作名称电器元件1YA2YA3YA4YA5YA6YAYJ定位夹紧快进工进（卸荷）快退松开拔销原位（卸荷）说明：（1）Ⅰ、Ⅱ各自相互独立，互不约束。（2）3YA、4YA有一个通电时，1YA...
