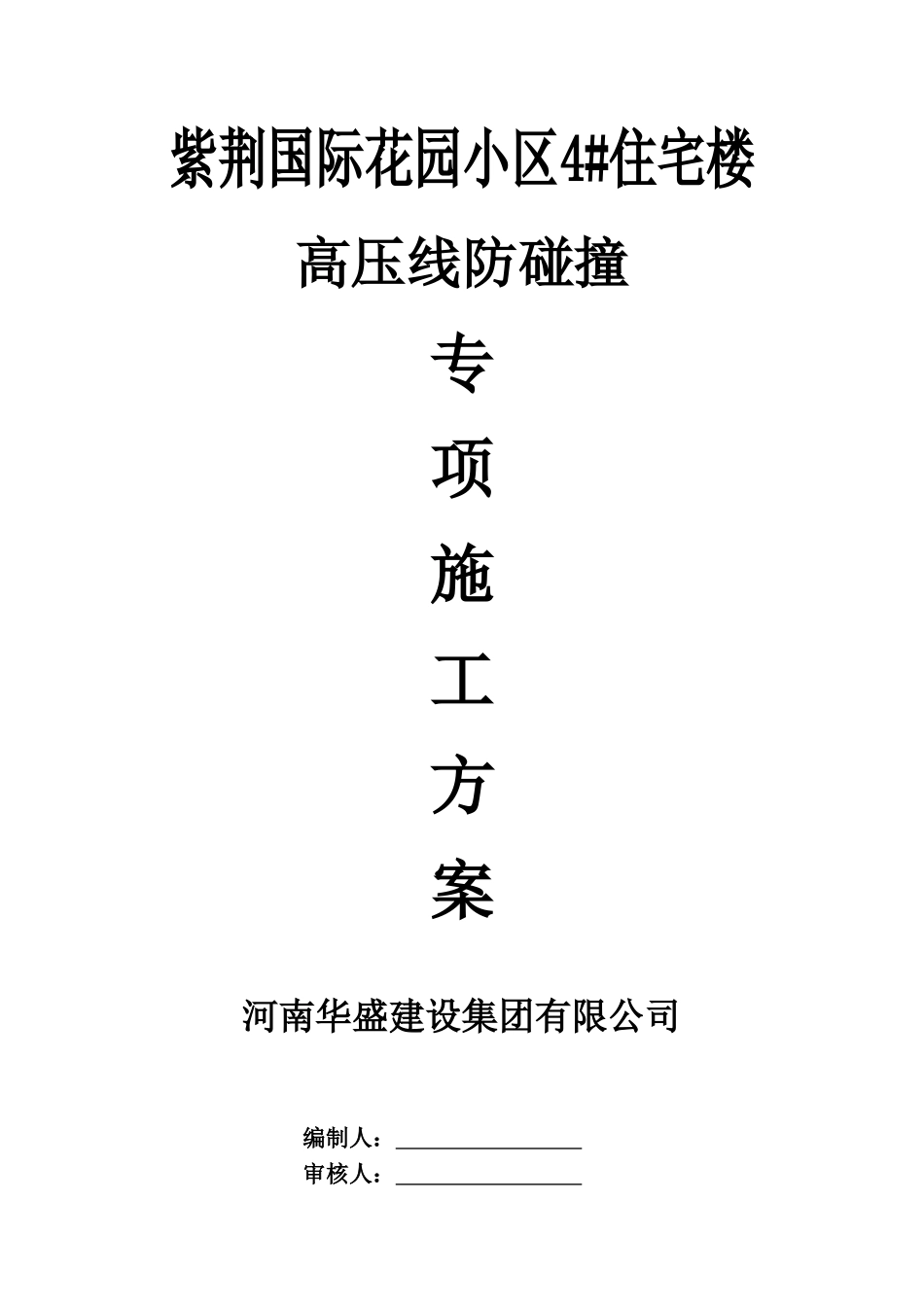

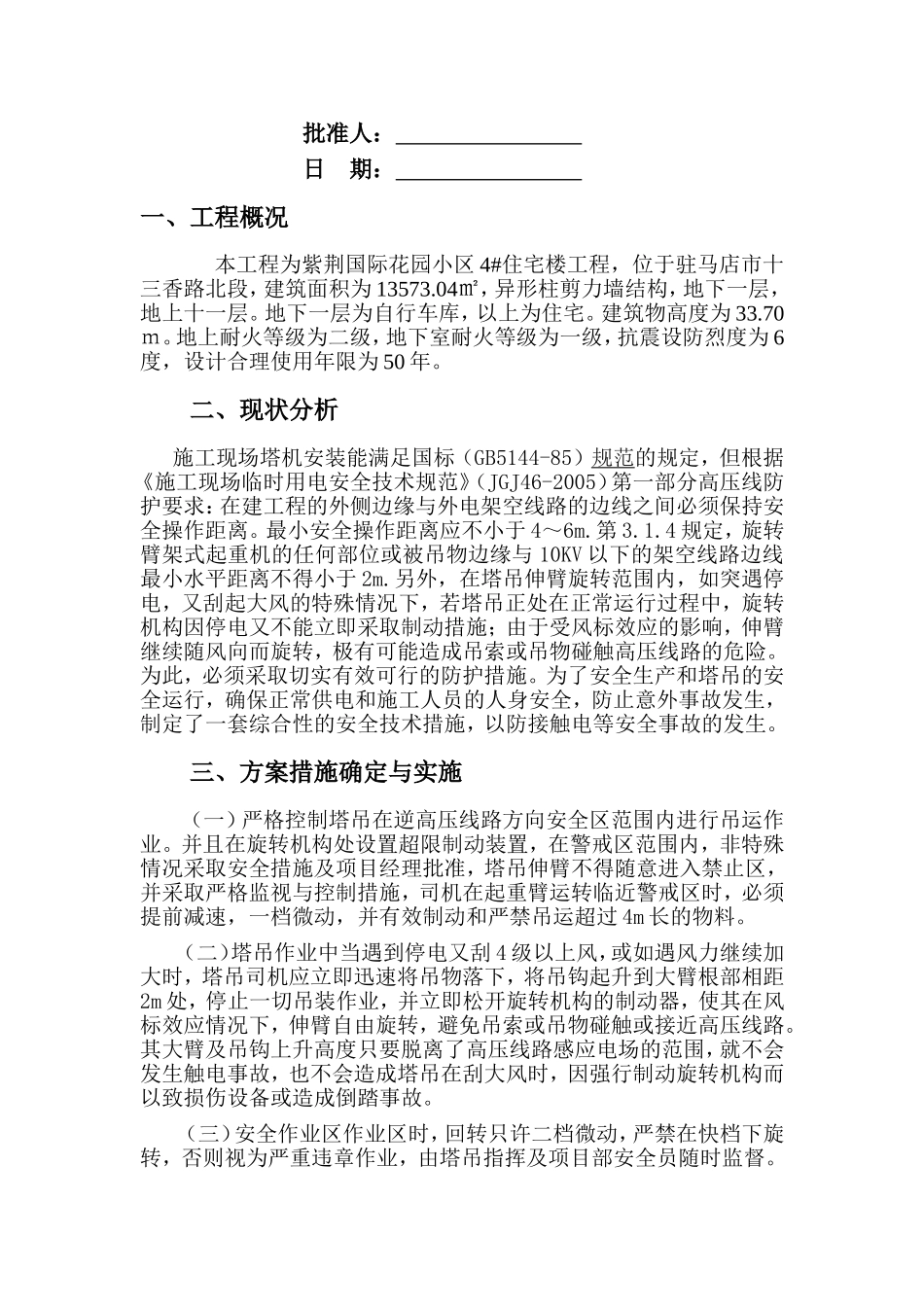

紫荆国际花园小区4#住宅楼高压线防碰撞专项施工方案河南华盛建设集团有限公司编制人：审核人：批准人：日期：一、工程概况本工程为紫荆国际花园小区4#住宅楼工程，位于驻马店市十三香路北段，建筑面积为13573.04㎡，异形柱剪力墙结构，地下一层，地上十一层。地下一层为自行车库，以上为住宅。建筑物高度为33.70ｍ。地上耐火等级为二级，地下室耐火等级为一级，抗震设防烈度为6度，设计合理使用年限为50年。二、现状分析施工现场塔机安装能满足国标（GB5144-85）规范的规定，但根据《施工现场临时用电安全技术规范》（JGJ46-2005）第一部分高压线防护要求：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于4～6m.第3.1.4规定，旋转臂架式起重机的任何部位或被吊物边缘与10KV以下的架空线路边线最小水平距离不得小于2m.另外，在塔吊伸臂旋转范围内，如突遇停电，又刮起大风的特殊情况下，若塔吊正处在正常运行过程中，旋转机构因停电又不能立即采取制动措施；由于受风标效应的影响，伸臂继续随风向而旋转，极有可能造成吊索或吊物碰触高压线路的危险。为此，必须采取切实有效可行的防护措施。为了安全生产和塔吊的安全运行，确保正常供电和施工人员的人身安全，防止意外事故发生，制定了一套综合性的安全技术措施，以防接触电等安全事故的发生。三、方案措施确定与实施（一）严格控制塔吊在逆高压线路方向安全区范围内进行吊运作业。并且在旋转机构处设置超限制动装置，在警戒区范围内，非特殊情况采取安全措施及项目经理批准，塔吊伸臂不得随意进入禁止区，并采取严格监视与控制措施，司机在起重臂运转临近警戒区时，必须提前减速，一档微动，并有效制动和严禁吊运超过4m长的物料。（二）塔吊作业中当遇到停电又刮4级以上风，或如遇风力继续加大时，塔吊司机应立即迅速将吊物落下，将吊钩起升到大臂根部相距2m处，停止一切吊装作业，并立即松开旋转机构的制动器，使其在风标效应情况下，伸臂自由旋转，避免吊索或吊物碰触或接近高压线路。其大臂及吊钩上升高度只要脱离了高压线路感应电场的范围，就不会发生触电事故，也不会造成塔吊在刮大风时，因强行制动旋转机构而以致损伤设备或造成倒踏事故。（三）安全作业区作业区时，回转只许二档微动，严禁在快档下旋转，否则视为严重违章作业，由塔吊指挥及项目部安全员随时监督。（四）限制小车在塔吊大臂上的运行最大伸长量和吊钩的吊、装、运高度。经测量检查，小车平时只能伸长长度为大臂上45米刻度标记范围内，吊钩在吊起物料后，吊钩尽量提高到最高能运行的高度，待到具体下放位置后，再下落物料，保证其小车在大臂上滑行距离及吊钩上升高度均有足够的距离尺寸以脱离高压线路感应电场的范围。（五）严格塔吊的调运操作，平时塔吊回转时起吊钩的高度必须在高压线水平线上方6米以上，下班后塔吊司机和指挥人员做好检查，吊钩、钢丝绳的回收位置也必须在高压线水平线上方6米以上。（六）及时提前做好塔吊附墙，施工至地上结构三层时，进行塔吊的附墙，并将塔吊一次性升高至35米，保证足够的距离，避免脱离高压线路感应电场的范围。（七）设置高压静电释放装置和防护设施。1、沿起重臂、平衡臂及塔冒敷设一根4m㎡的铜芯呈环行联结并可靠接地（可连接避雷装置）；塔吊接地点不得少于2处（亦可与基础主筋焊接），接地电阻要求不大于1Ω。2、电工跟踪监测塔吊静电，发现问题及时汇报处理。如出现静电，在吊钩上做一绝缘套，并定期更换。（八）在塔吊驾驶室的台面配备高压绝缘垫，所有电器装置保持绝缘良好。（九）对塔吊的设备电气装置进行检查，使用五芯电线，做到电源线路和电气装置的工作零线与保护零线分设，动力与单相（照明）控制开关分设；并安装了漏电保护器，使其能起应有的作用。（十）严格做好物料的吊、运、落等日常工作，防止物料坠落，尤其是在塔吊旋转运行临近高压线警戒区时，应加倍谨慎小心。（十一）严格对塔机进行日常的检查验收，并对塔吊司机、指挥人员、挂钩工、电工及涉及到塔吊使用的操作工人就塔式起重机安全技术操作，塔吊作业信号、手势、旗语，多塔作业和预防高压...
