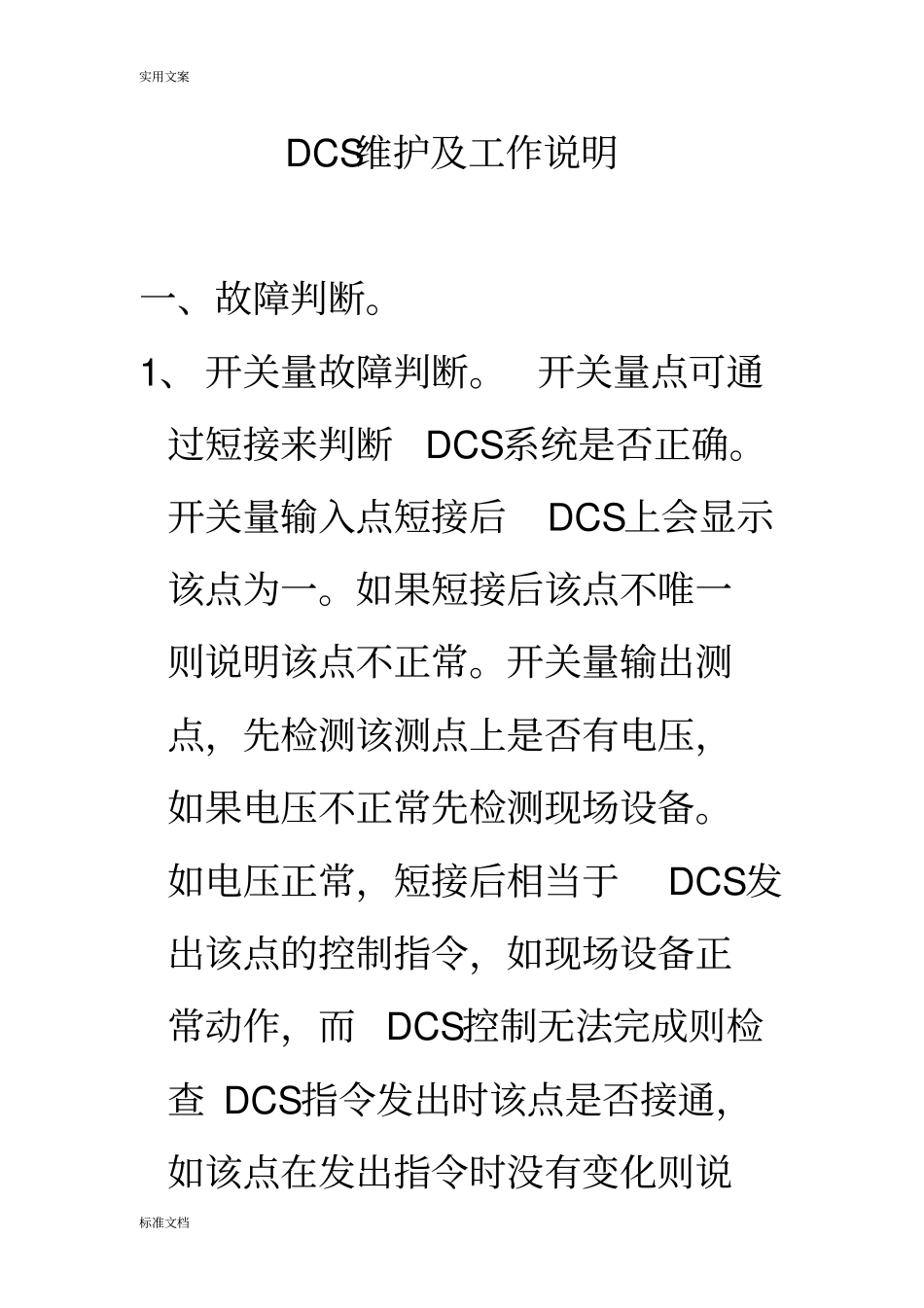

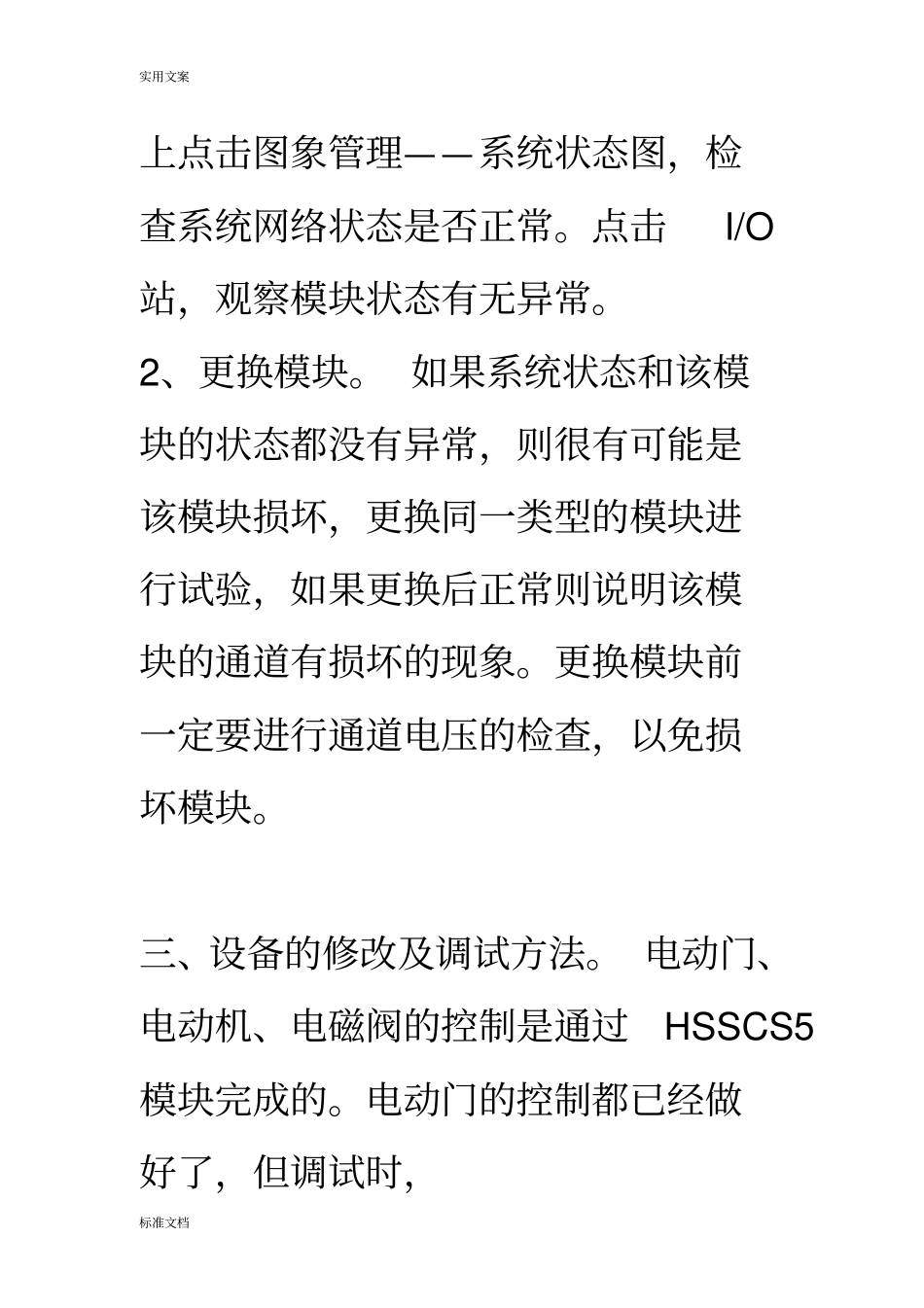

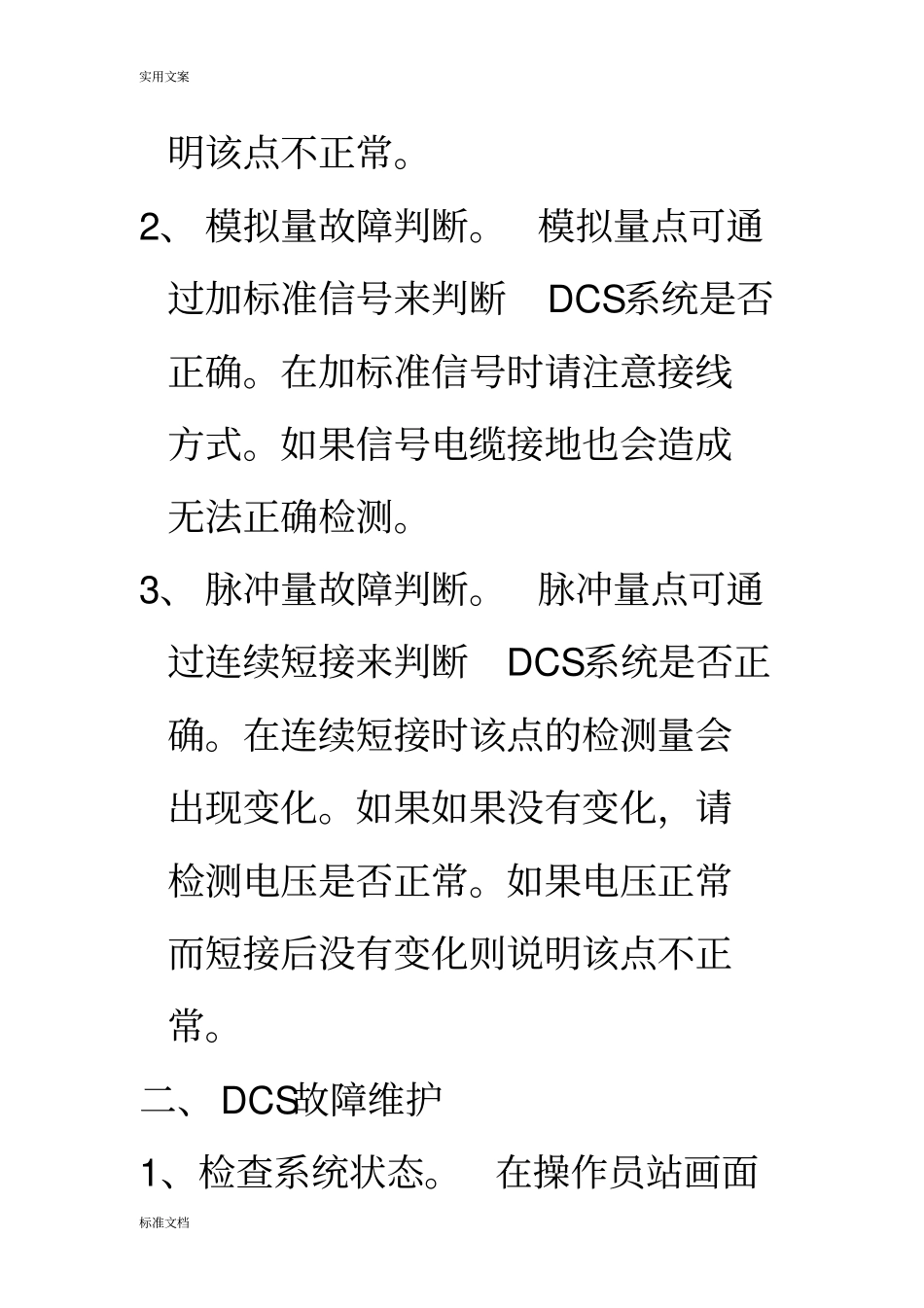

实用文案标准文档DCS维护及工作说明一、故障判断。1、开关量故障判断。开关量点可通过短接来判断DCS系统是否正确。开关量输入点短接后DCS上会显示该点为一。如果短接后该点不唯一则说明该点不正常。开关量输出测点，先检测该测点上是否有电压，如果电压不正常先检测现场设备。如电压正常，短接后相当于DCS发出该点的控制指令，如现场设备正常动作，而DCS控制无法完成则检查DCS指令发出时该点是否接通，如该点在发出指令时没有变化则说实用文案标准文档明该点不正常。2、模拟量故障判断。模拟量点可通过加标准信号来判断DCS系统是否正确。在加标准信号时请注意接线方式。如果信号电缆接地也会造成无法正确检测。3、脉冲量故障判断。脉冲量点可通过连续短接来判断DCS系统是否正确。在连续短接时该点的检测量会出现变化。如果如果没有变化，请检测电压是否正常。如果电压正常而短接后没有变化则说明该点不正常。二、DCS故障维护1、检查系统状态。在操作员站画面实用文案标准文档上点击图象管理——系统状态图，检查系统网络状态是否正常。点击I/O站，观察模块状态有无异常。2、更换模块。如果系统状态和该模块的状态都没有异常，则很有可能是该模块损坏，更换同一类型的模块进行试验，如果更换后正常则说明该模块的通道有损坏的现象。更换模块前一定要进行通道电压的检查，以免损坏模块。三、设备的修改及调试方法。电动门、电动机、电磁阀的控制是通过HSSCS5模块完成的。电动门的控制都已经做好了，但调试时，实用文案标准文档1、顺控调试。电动门、电动机、电磁阀的控制是通过HSSCS5模块完成的。电动门的控制都已经做好了，但调试时，理解HSSCS5的工作原理还是比较重要。1，工作原理：HSSCS5输入端的“V1”连接的是“开反馈点”，“V2”连接的是“关反馈点”。V1为TEUE，则画面上对应设备的“开状态”显示红色，V2为TEUE，则画面上对应设备的“关状态”显示绿色。HSSCS5输出端的“DV”连接的是“开命令”，“RV”连接的是“关命令”。在操作面板上做开操作时，HSSCS5的“DV”端输出为TRUE，对应开命令的继电器得电吸实用文案标准文档合，从而控制现场设备开启；在操作面板上做关操作时，HSSCS5的“RV”端输出为TRUE，对应关命令的继电器得电吸合，从而控制现场设备关闭。在命令发出后，HSSCS5开始记时，在RT个系统周期（本系统每个周期为25ms）之内，对应的反馈值变为真，或点击“中停”，则停止发出命令信号。如果在RT个周期内没有返回相应的反馈信号，则显示“开/关超时”。例如一个电动门，HSSCS5的RT值是2000，系统周期为250ms，如果执行开操作，2000*250ms即500s内，有开反馈返回，则系统执行开操作正常，开命令在开反馈返回时停止输实用文案标准文档出；如果在500s内没有开反馈返回，则显示“开超时”，图形上显示黄色的报警状态。另，如果没有发出命令而设备发出相应的反馈到HSSCS5，则显示“偏差报警”，这点在操作手册已经说明，不多叙述。2，调试步骤：顺控设备DCS端调试时，主要为以下步骤：一、查看HSSCS5块的连接情况，如V1，V2，DV，RV等所连接的点是否正确。二、查看HSSCS5的初始附值是否正确。三、查看操作画面上顺控操作面板对应连接的HSSCS5点名是否正确。四、在操作面板上操作，看是否可可操作，如不可操作，检查是否下装服务实用文案标准文档器。五，在操作面板上操作，看是否能正确驱动现场设备。六，如不能驱动现场设备，登陆下层，看是否输出正确的的输出值。七，如HSSCS5输出正确，检查输出命令对应的继电器是否动作正常，必要时可以用表测量继电器输出测长开点是否导通或长闭点是否断开。如以上检查为发现问题，依然不能正确驱动现场设备，则非DCS系统造成的问题。具体HSSCS5的功能、具体的工作原理及使用说明，请参见安装文件里的《标准功能块及说明》。2、更改点属性的办法。点的部分属实用文案标准文档性（常用的有“量程”、“小信号切除”、“是否开方”）更改需要“离线更改”和“在线更改”两步。离线更改：在“数据库总控”的“数据库编辑”软件里更改要更改的点的属性，在“数据库总控”中编译、联编、生成下装文件，或者直接完全编译。在线更改...
