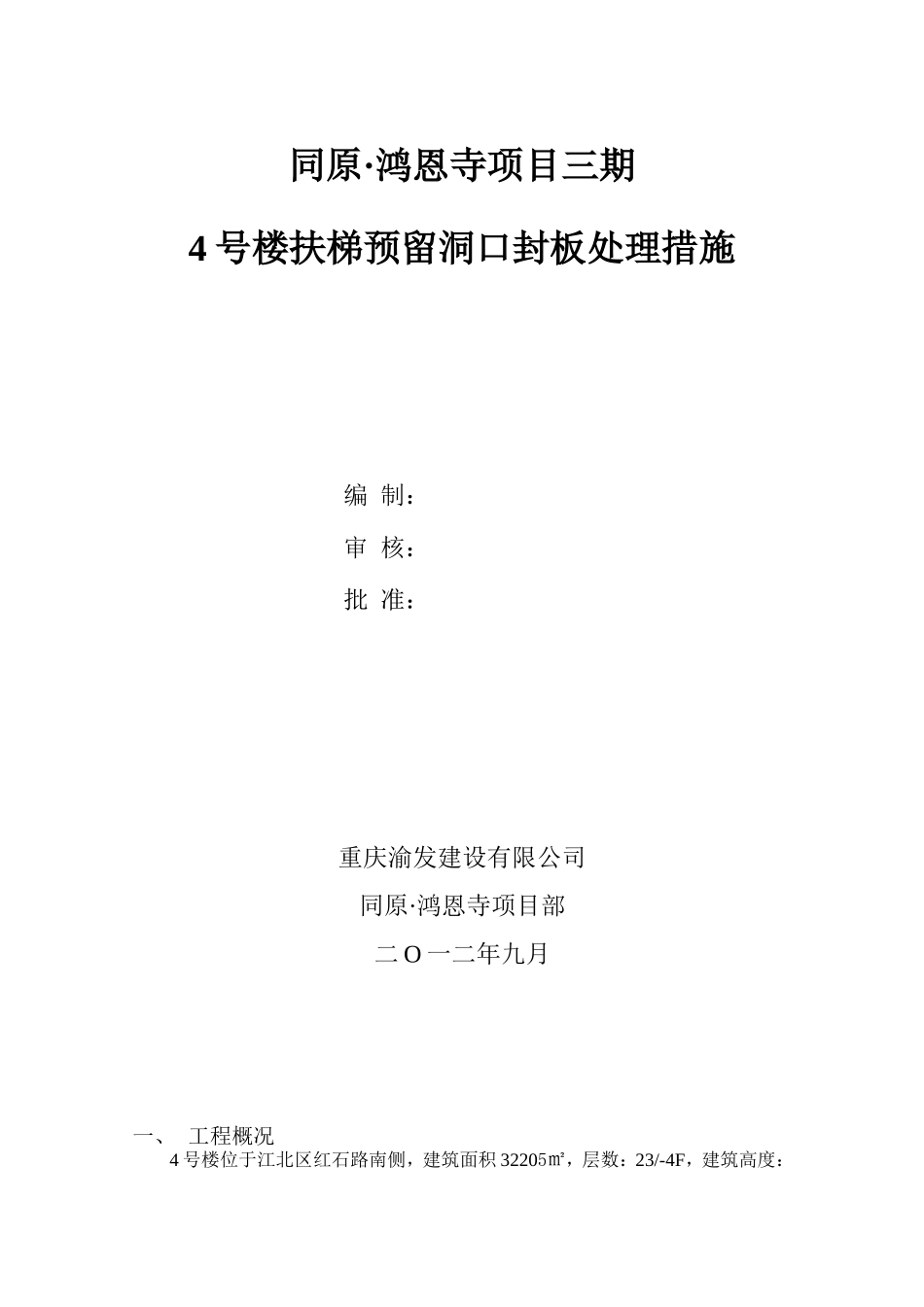

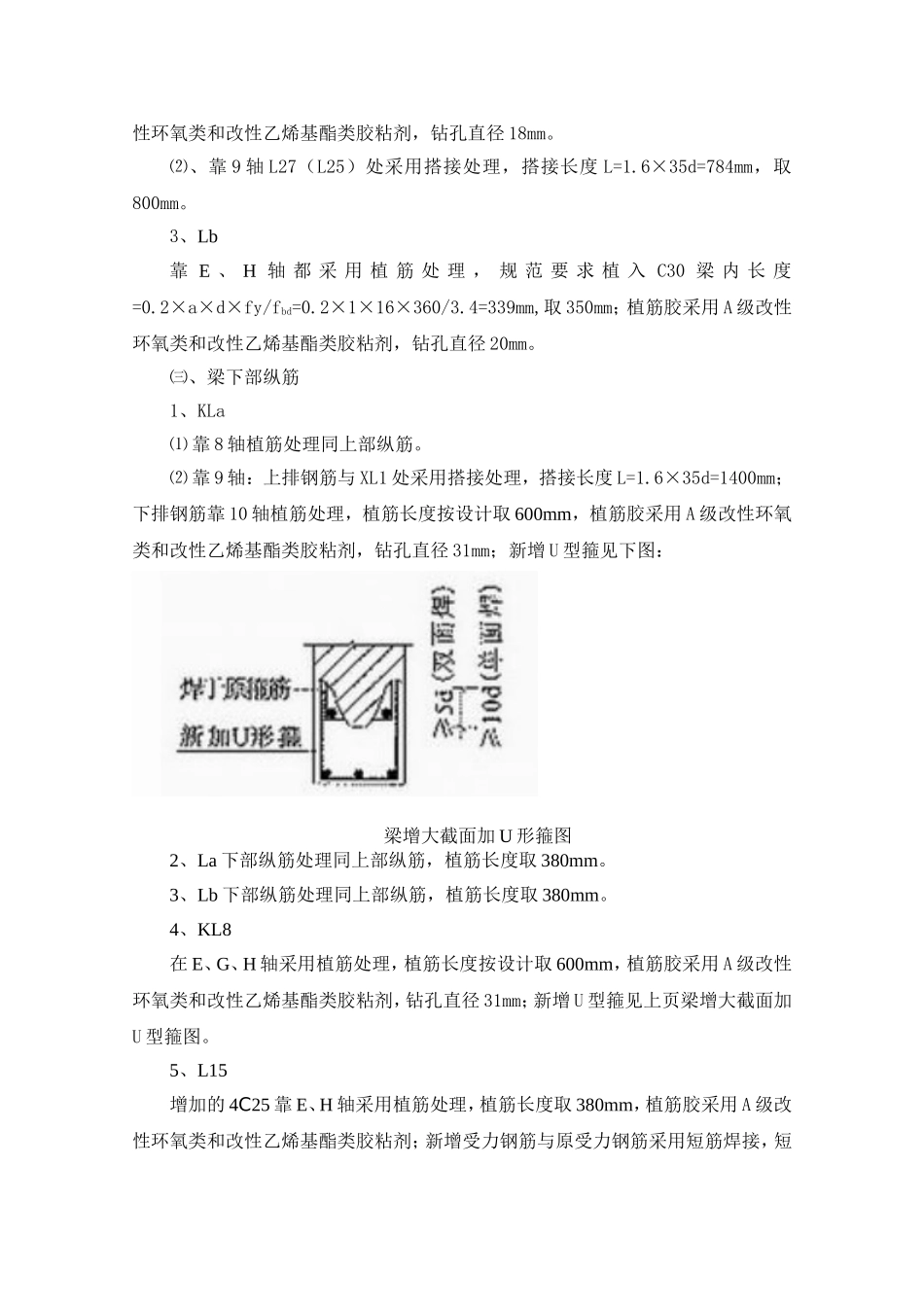

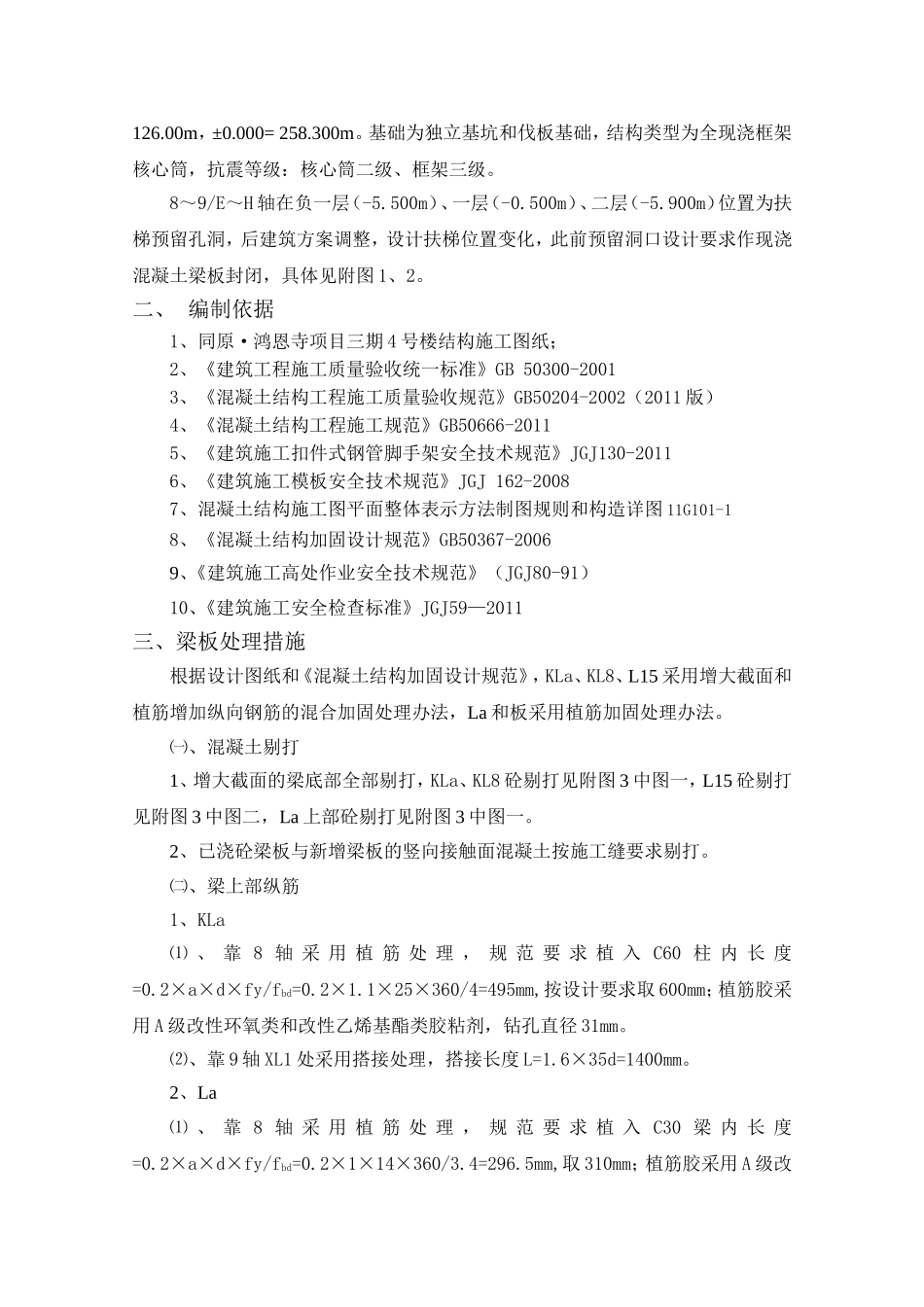

同原·鸿恩寺项目三期4号楼扶梯预留洞口封板处理措施编制：审核：批准：重庆渝发建设有限公司同原·鸿恩寺项目部二O一二年九月一、工程概况4号楼位于江北区红石路南侧，建筑面积32205㎡，层数：23/-4F，建筑高度：126.00m，±0.000=258.300m。基础为独立基坑和伐板基础，结构类型为全现浇框架核心筒，抗震等级：核心筒二级、框架三级。8～9/E～H轴在负一层（-5.500m）、一层（-0.500m）、二层（-5.900m）位置为扶梯预留孔洞，后建筑方案调整，设计扶梯位置变化，此前预留洞口设计要求作现浇混凝土梁板封闭，具体见附图1、2。二、编制依据1、同原·鸿恩寺项目三期4号楼结构施工图纸；2、《建筑工程施工质量验收统一标准》GB50300-20013、《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）4、《混凝土结构工程施工规范》GB50666-20115、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20116、《建筑施工模板安全技术规范》JGJ162-20087、混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-18、《混凝土结构加固设计规范》GB50367-20069、《建筑施工高处作业安全技术规范》（JGJ80-91）10、《建筑施工安全检查标准》JGJ59—2011三、梁板处理措施根据设计图纸和《混凝土结构加固设计规范》，KLa、KL8、L15采用增大截面和植筋增加纵向钢筋的混合加固处理办法，La和板采用植筋加固处理办法。㈠、混凝土剔打1、增大截面的梁底部全部剔打，KLa、KL8砼剔打见附图3中图一，L15砼剔打见附图3中图二，La上部砼剔打见附图3中图一。2、已浇砼梁板与新增梁板的竖向接触面混凝土按施工缝要求剔打。㈡、梁上部纵筋1、KLa⑴、靠8轴采用植筋处理，规范要求植入C60柱内长度=0.2×a×d×fy/fbd=0.2×1.1×25×360/4=495mm,按设计要求取600mm；植筋胶采用A级改性环氧类和改性乙烯基酯类胶粘剂，钻孔直径31mm。⑵、靠9轴XL1处采用搭接处理，搭接长度L=1.6×35d=1400mm。2、La⑴、靠8轴采用植筋处理，规范要求植入C30梁内长度=0.2×a×d×fy/fbd=0.2×1×14×360/3.4=296.5mm,取310mm；植筋胶采用A级改性环氧类和改性乙烯基酯类胶粘剂，钻孔直径18mm。⑵、靠9轴L27（L25）处采用搭接处理，搭接长度L=1.6×35d=784mm，取800mm。3、Lb靠E、H轴都采用植筋处理，规范要求植入C30梁内长度=0.2×a×d×fy/fbd=0.2×1×16×360/3.4=339mm,取350mm；植筋胶采用A级改性环氧类和改性乙烯基酯类胶粘剂，钻孔直径20mm。㈢、梁下部纵筋1、KLa⑴靠8轴植筋处理同上部纵筋。⑵靠9轴：上排钢筋与XL1处采用搭接处理，搭接长度L=1.6×35d=1400mm；下排钢筋靠10轴植筋处理，植筋长度按设计取600mm，植筋胶采用A级改性环氧类和改性乙烯基酯类胶粘剂，钻孔直径31mm；新增U型箍见下图：梁增大截面加U形箍图2、La下部纵筋处理同上部纵筋，植筋长度取380mm。3、Lb下部纵筋处理同上部纵筋，植筋长度取380mm。4、KL8在E、G、H轴采用植筋处理，植筋长度按设计取600mm，植筋胶采用A级改性环氧类和改性乙烯基酯类胶粘剂，钻孔直径31mm；新增U型箍见上页梁增大截面加U型箍图。5、L15增加的4C25靠E、H轴采用植筋处理，植筋长度取380mm，植筋胶采用A级改性环氧类和改性乙烯基酯类胶粘剂；新增受力钢筋与原受力钢筋采用短筋焊接，短筋直径d=20，长度200mm，短筋间的中距500mm。㈣、板钢筋全部采用植筋处理，植筋长度120mm，植筋胶采用A级改性环氧类和改性乙烯基酯类胶粘剂，钻孔直径10mm。㈤、混凝土浇筑混凝土采用塔机垂直运输，人工楼层水平运输，浇筑方式按照主体结构方法进行。㈥、模板1、KLa、KL8、L15、La伸入L25（L27）段的模板支撑见附图3。2、其余梁板模板支撑和架体搭设按照主体结构施工的方法进行。3、模板拆除必须待混凝土强度达到设计强度的100%后才允许作业。
