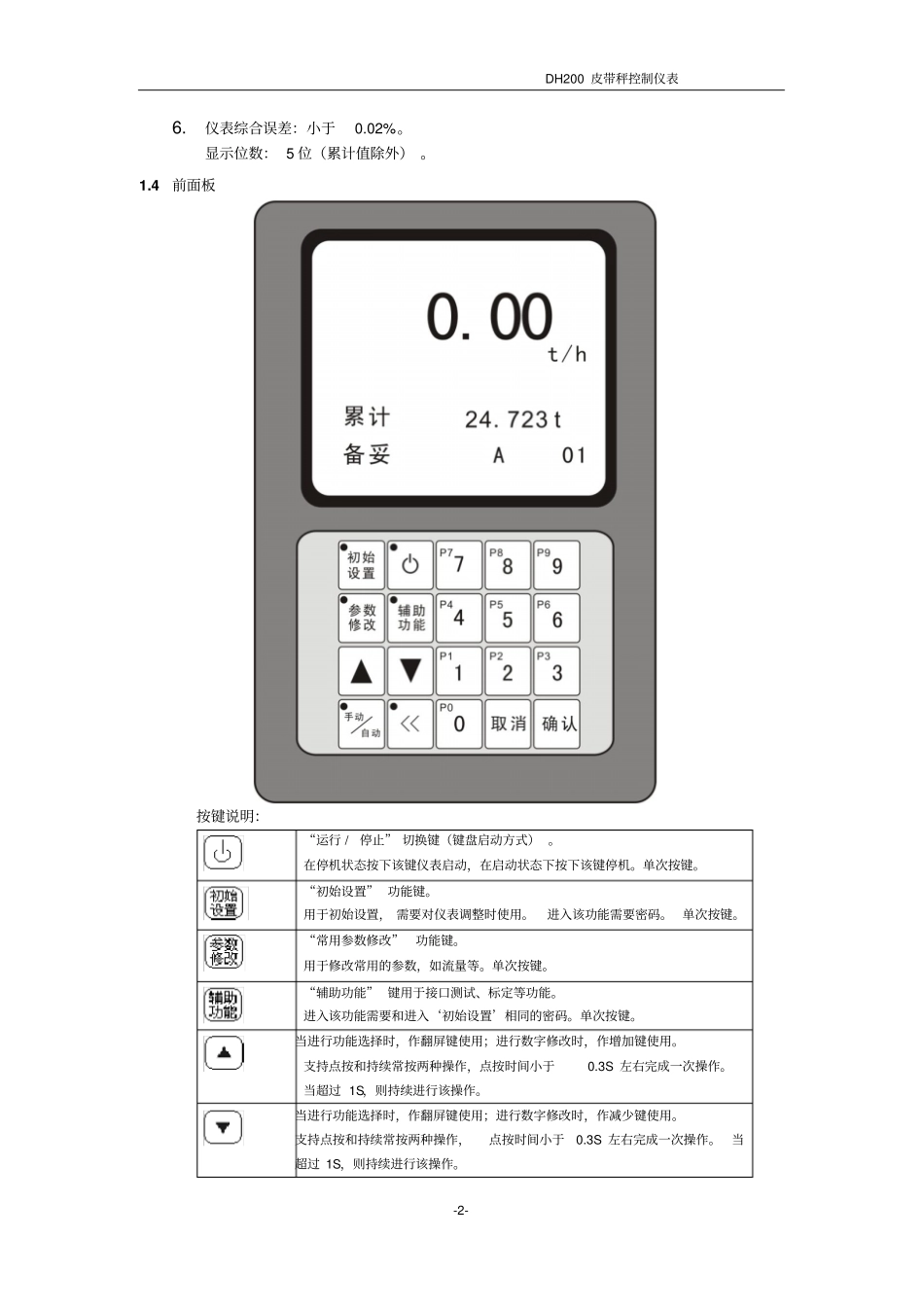

DH200皮带秤控制仪表-1-尊敬的用户：欢迎使用本公司的产品。在使用本产品前，请认真阅读随机附带的《说明书》。本说明书重点介绍DH200型皮带秤仪表各项功能及操作，使用中遇到问题，请随时与本公司联系。第一章概述1.1概述DH200型皮带秤控制仪表是专门针对皮带秤设计的一种高性能控制仪表，采用抗干扰措施和多项单片机最新研究成果，具有功能强大、体积小、可靠性高和适应性强等特点。适合各种形式和各种量程的皮带秤的控制，用于绞刀秤、圆盘秤和转子秤等多种形式的动态秤的控制。该仪表适用于以下的控制系统：1.定量给料机通过控制给料机的皮带速度或预给料控制流量。2.皮带秤通过皮带速度控制皮带负荷，从而控制流量。1.2功能特点1．标准的RS-232和RS-485通讯功能，遵循标准MODBUS协议，通讯速度快，可靠性高。（可选功能）2．采用LCD显示器。3．输入输出接口采用多种硬件抗干扰技术。4．可通过键盘、外部信号（端口）和上位机对仪表操作。5．智能PID调节。并且控制周期可以任意设定。6．可以通过仪表接口和通讯接口等方式与上位机、PLC或DCS连接。7．具有流量控制和定量控制两种控制方式。8．具有调速和恒速两种工作模式。9．设有累计脉冲输出，脉冲的宽度和当量（每个脉冲代表的物料量）可通过参数设定。10．仪表“流量设定方式”和“启动方式”可以分别通过对应的DI输入信号进行切换，当DI有效时即为“外部接口”方式，否则为“仪表键盘”或“通讯”方式。11．关键参数设定密码保护，以防止非专业人员误用。12．快捷参数备份、恢复功能。可备份仪表内部所有参数，当仪表参数出现问题时重新恢复。13.具有容积工作方式。当荷重传感器出现问题时仪表可切换到容积工作方式。1.3技术参数1.工作电源：85-265VAC/10W。2.工作环境：-10-50℃/5-90%RH(无结露)。3.外形尺寸：144（H）*100(0W)*170(D)开口尺寸：137（H）*93(W)（单位：mm）。4.重量检测：分辨率为16位，输入灵敏度为0.4-1.0μV/D（按照出厂设定的增益），误差小于0.01%。5.速度测量：误差小于0.01%，脉冲频率范围1-3000Hz。仪表对外提供的测速传感器工作电源为直流15V/50mA。DH200皮带秤控制仪表-2-6.仪表综合误差：小于0.02%。显示位数：5位（累计值除外）。1.4前面板按键说明：“运行/停止”切换键（键盘启动方式）。在停机状态按下该键仪表启动，在启动状态下按下该键停机。单次按键。“初始设置”功能键。用于初始设置，需要对仪表调整时使用。进入该功能需要密码。单次按键。“常用参数修改”功能键。用于修改常用的参数，如流量等。单次按键。“辅助功能”键用于接口测试、标定等功能。进入该功能需要和进入‘初始设置’相同的密码。单次按键。当进行功能选择时，作翻屏键使用；进行数字修改时，作增加键使用。支持点按和持续常按两种操作，点按时间小于0.3S左右完成一次操作。当超过1S，则持续进行该操作。当进行功能选择时，作翻屏键使用；进行数字修改时，作减少键使用。支持点按和持续常按两种操作，点按时间小于0.3S左右完成一次操作。当超过1S，则持续进行该操作。DH200皮带秤控制仪表-3-手动/自动切换键。单次按键。移位键。接口测试和量程标定功能中通过此键选择相应参数。确认键。用于选中和接受输入的结果。单次按键。取消键输入数据时取消输入数据、相关功能操作时取消操作。数字键盘和辅助显示切换。1.5后尾板端子定义：DH200皮带秤控制仪表-4-L：交流电源N：交流电源PE：地线COM：RS485通讯地线B：RS485B/CAN/模拟输出负端口A：RS485A/CAN/模拟输出正端口DIG：模拟量输出地DA1：4-20mA调速输出DA2：4-20mA瞬时流量输出SIG2-：第二路传感器信号输入负SIG2+：第二路传感器信号输入正SHD：传感器屏蔽地线SIG1-：第一路传感器信号输入负SIG1+：第一路传感器信号输入正SEN-：基准输入-SEN+：基准输入+EXC-：激励电压输出-EXC+：激励电压输出+DIG：输出地DIG：输出地DO8：累计脉冲输出DO7：备妥输出信号DO6：速度率上下限报警DO5：流量偏差报警DO4：负荷率上下限报警输出DO3：系统运行正常信号输出DO2：总报警信号输出DO1：皮带启动信号输出DIV：测试脉冲信号电源15vDIG：开关量输入通道地DI6：测速脉冲信...
