室外游泳池设计计算说明书VIP免费

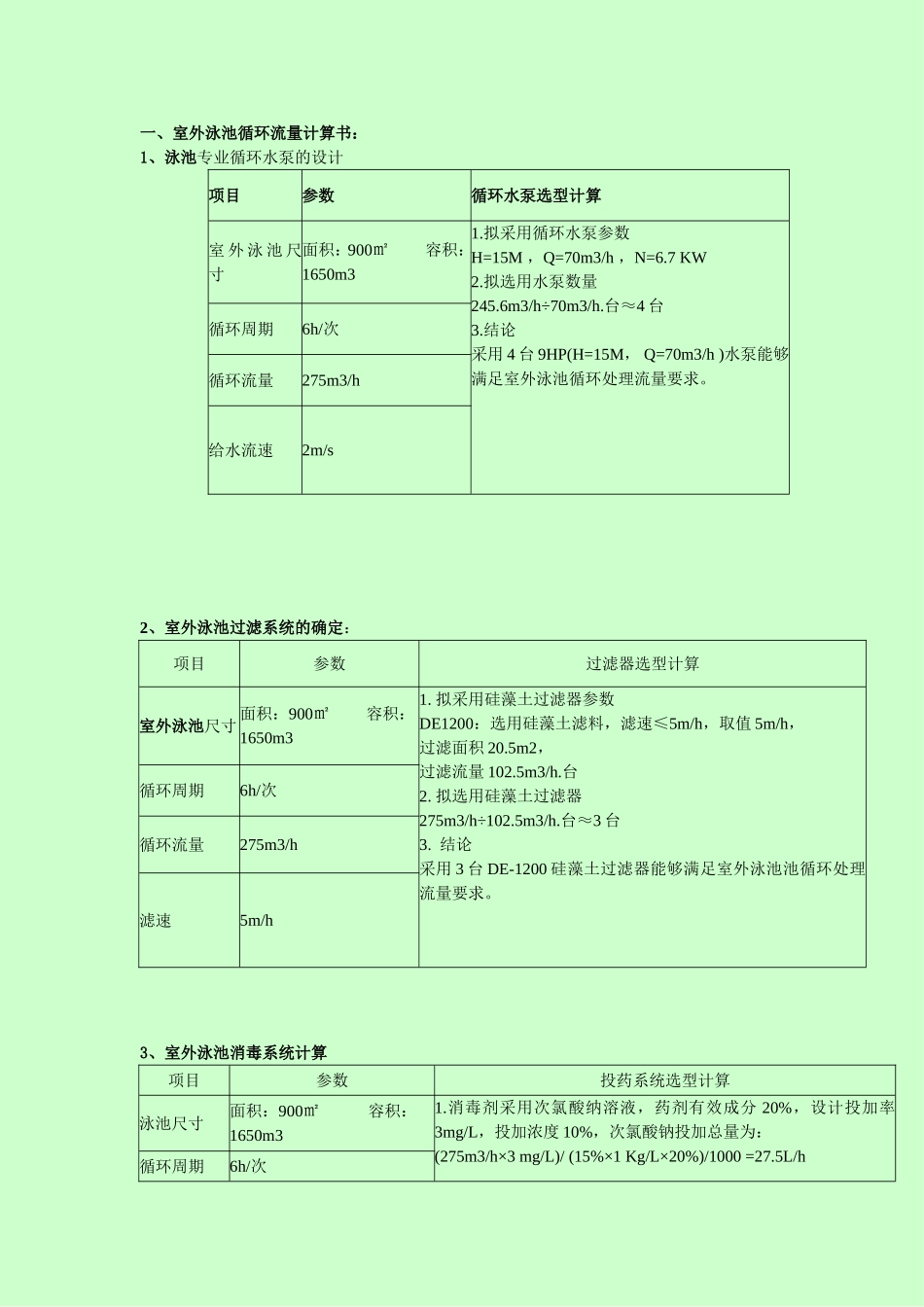

一、室外泳池循环流量计算书：1、泳池专业循环水泵的设计项目参数循环水泵选型计算室外泳池尺寸面积：900㎡容积：1650m31.拟采用循环水泵参数H=15M，Q=70m3/h，N=6.7KW2.拟选用水泵数量245.6m3/h÷70m3/h.台≈4台3.结论采用4台9HP(H=15M，Q=70m3/h)水泵能够满足室外泳池循环处理流量要求。循环周期6h/次循环流量275m3/h给水流速2m/s2、室外泳池过滤系统的确定：项目参数过滤器选型计算室外泳池尺寸面积：900㎡容积：1650m31.拟采用硅藻土过滤器参数DE1200：选用硅藻土滤料，滤速≤5m/h，取值5m/h，过滤面积20.5m2，过滤流量102.5m3/h.台2.拟选用硅藻土过滤器275m3/h÷102.5m3/h.台≈3台3.结论采用3台DE-1200硅藻土过滤器能够满足室外泳池池循环处理流量要求。循环周期6h/次循环流量275m3/h滤速5m/h3、室外泳池消毒系统计算项目参数投药系统选型计算泳池尺寸面积：900㎡容积：1650m31.消毒剂采用次氯酸纳溶液，药剂有效成分20%，设计投加率3mg/L，投加浓度10%，次氯酸钠投加总量为：(275m3/h×3mg/L)/(15%×1Kg/L×20%)/1000=27.5L/h循环周期6h/次2.PH值调整剂采用Na2CO3和HCL溶液：Na2CO3溶液投加浓度10%，设计投加率3mg/L；HCL溶液投加浓度3%,设计投加率2mg/L；Na2CO3投加量为：275m3/h×3mg/L)/（10%×1Kg/L）=7.4L/hHCL投加量为：(275m3/h×2mg/L)/（3%×1Kg/L）=16.4L/h3.选最大投药药量30L/h混凝剂计量泵1台、次氯酸纳计量泵1台、PH调整剂计量泵1台。循环流量275m3/h二、室内恒温泳池循环流量计算书：1、泳池专业循环水泵的设计循环泵选型：项目参数循环水泵选型计算室内泳池尺寸面积：200㎡容积：320m31.拟采用循环水泵参数H=15M，Q=32m3/h，N=3.4KW2.拟选用水泵数量64m3/h÷32m3/h.台≈2台3.结论采用3台3.4KW(H=15M，Q=32m3/h)水泵，两用一备，能够满足室外泳池循环处理流量要求。循环周期6h/次循环流量64m3/h给水流速2m/s2、室内恒温泳池过滤系统的确定：项目参数过滤器选型计算室内恒温泳池尺寸面积：200㎡容积：320m31.拟采用硅藻土过滤器参数E-800：选用硅藻土滤料，滤速≤5m/h，取值4m/h，过滤面积9.5m2，过滤流量38m3/h.台2.拟选用石英砂过滤器64m3/h÷38m3/h.台≈2台3.结论循环周期6h/次循环流量64m3/h采用2台DE-800硅藻土过滤器能够满足室外泳池池循环处理流量要求。滤速4m/h3、室内恒温泳池消毒系统计算项目参数投药系统选型计算泳池尺寸面积：200㎡容积：280m31.消毒剂采用次氯酸纳溶液，药剂有效成分20%，设计投加率3mg/L，投加浓度10%，次氯酸钠投加总量为：(64m3/h×3mg/L)/(10%×1Kg/L×20%)/1000=8L/h2.PH值调整剂采用Na2CO3和HCL溶液：Na2CO3溶液投加浓度10%，设计投加率3mg/L；HCL溶液投加浓度3%,设计投加率2mg/L；Na2CO3投加量为：(64m3/h×3mg/L)/（10%×1Kg/L）=1.4/hHCL投加量为：(64m3/h×2mg/L)/（3%×1Kg/L）=3.1L/h3.选最大投药药量13L/h混凝剂计量泵、次氯酸纳计量泵、PH调整剂计量泵各1台。循环周期6h/次循环流量64m3/h4、臭氧消毒计算四、臭氧消毒计算项目参数臭氧机选型计算泳池尺寸容积：320m31.采用分流量投加方式进行臭氧消毒，即取总循环流量的25%，按照0.8mg/L投加臭氧，经射流器与循环水充分融合后，进行管道混合器再与其余75%循环水进行混合进行泳池，利用臭氧20~30分钟的半衰期对泳池水进行消毒。2.注意：由于臭氧是强氧化剂，具有剧毒，在泳池中浓度不得超过0.15mg/L，空气浓度不得超过0.15mg/L3.臭氧机的选型计算：G=64m3/h×25%×0.8mg/L=13g/h，选型美国太平洋15g/h臭氧发生器可满足要求。4.安全验证15g/h÷320m3=0.046mg/L＜0.15mg/L15g/h÷（320/3*20）m3=0.0075mg/L＜0.15mg/L采用15g/h臭氧机是达到安全要求的。循环周期6h/次循环流量64m3/h三、室内按摩池循环流量计算书：1、泳池专业循环水泵的设计循环泵选型：项目参数循环水泵选型计算按摩池尺寸面积：16.3㎡容积：13m31.拟采用循环水泵参数H=15M，Q=26m3/h，N=2.2KW2.拟选用水泵数量3HP水泵1台3.结论采用1台3HP(H=15M，Q=26m3/h)水泵能够满足室内按摩池循环处理流量要求。循环周期0.5h/次循环流量26m3/h给水流速2m/s2、室内按摩池过滤系统的确定：项目参数过滤器选型计算...
