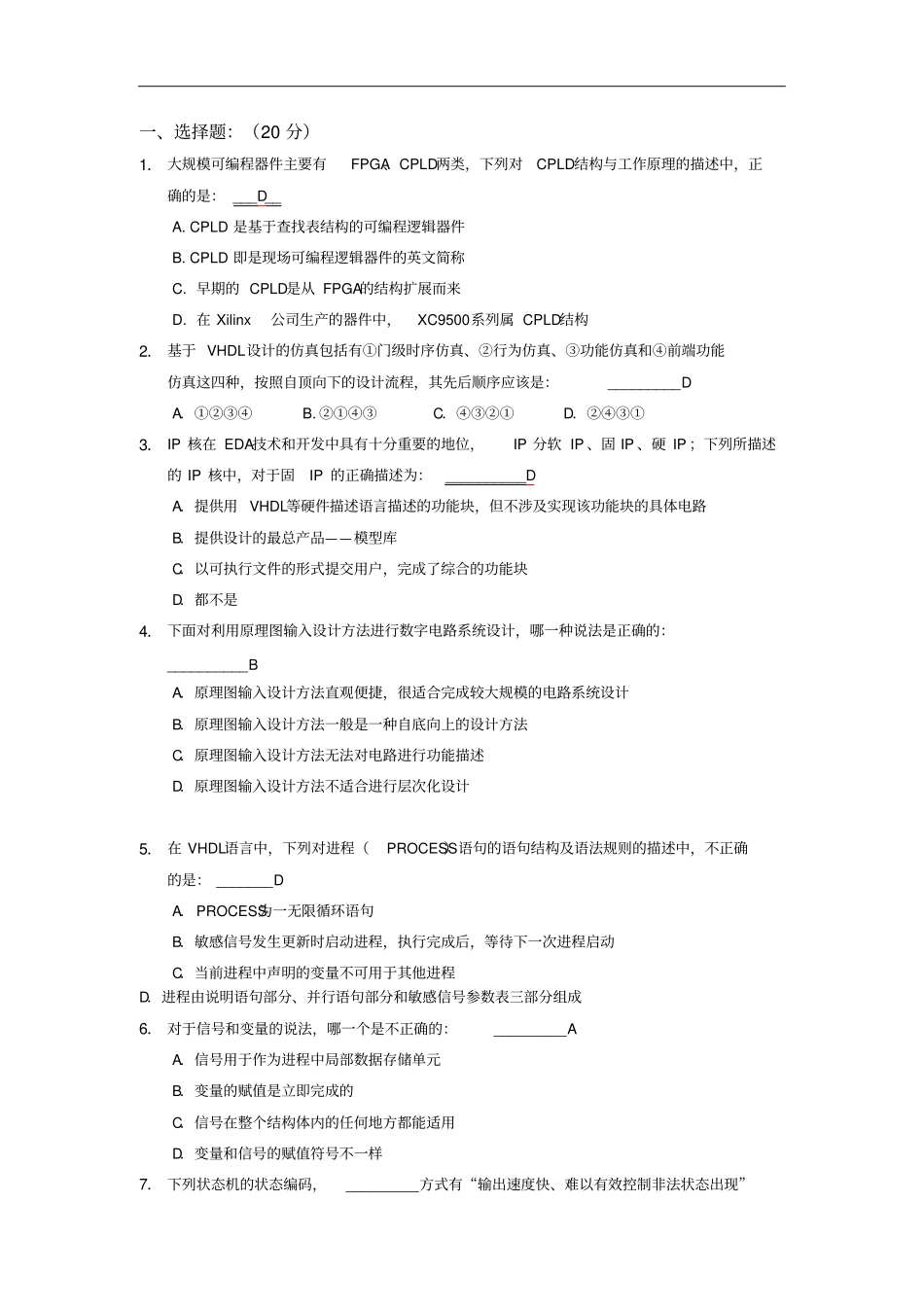

一、选择题：（20分）1．大规模可编程器件主要有FPGA、CPLD两类，下列对CPLD结构与工作原理的描述中，正确的是：___D__A.CPLD是基于查找表结构的可编程逻辑器件B.CPLD即是现场可编程逻辑器件的英文简称C.早期的CPLD是从FPGA的结构扩展而来D.在Xilinx公司生产的器件中，XC9500系列属CPLD结构2．基于VHDL设计的仿真包括有①门级时序仿真、②行为仿真、③功能仿真和④前端功能仿真这四种，按照自顶向下的设计流程，其先后顺序应该是：_________DA．①②③④B.②①④③C．④③②①D．②④③①3．IP核在EDA技术和开发中具有十分重要的地位，IP分软IP、固IP、硬IP；下列所描述的IP核中，对于固IP的正确描述为：__________DA．提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路B．提供设计的最总产品——模型库C．以可执行文件的形式提交用户，完成了综合的功能块D．都不是4．下面对利用原理图输入设计方法进行数字电路系统设计，哪一种说法是正确的：__________BA．原理图输入设计方法直观便捷，很适合完成较大规模的电路系统设计B．原理图输入设计方法一般是一种自底向上的设计方法C．原理图输入设计方法无法对电路进行功能描述D．原理图输入设计方法不适合进行层次化设计5．在VHDL语言中，下列对进程（PROCESS）语句的语句结构及语法规则的描述中，不正确的是：_______DA．PROCESS为一无限循环语句B．敏感信号发生更新时启动进程，执行完成后，等待下一次进程启动C．当前进程中声明的变量不可用于其他进程D．进程由说明语句部分、并行语句部分和敏感信号参数表三部分组成6．对于信号和变量的说法，哪一个是不正确的：_________AA．信号用于作为进程中局部数据存储单元B．变量的赋值是立即完成的C．信号在整个结构体内的任何地方都能适用D．变量和信号的赋值符号不一样7．下列状态机的状态编码，_________方式有“输出速度快、难以有效控制非法状态出现”这个特点。AA．状态位直接输出型编码B．一位热码编码C．顺序编码D．格雷编码8．VHDL语言共支持四种常用库，其中哪种库是用户的VHDL设计现行工作库：_______DA．IEEE库B．VITAL库C．STD库D．WORK工作库9．下列4个VHDL标识符中正确的是：_______dA．10#128#B．16#E#E1C．74HC124D．X_1610．下列语句中，不属于并行语句的是：_______BA．进程语句B．CASE语句C．元件例化语句D．WHEN⋯ELSE⋯语句写出下列缩写的中文（或者英文）含义：1.ASIC专用集成电路2.FPGA现场可编程门阵列3.IP知识产权核（软件包）4.JTAG联合测试行动小组HDL硬件描述语言1．基于EDA软件的FPGA/CPLD设计流程，以下流程中哪个是正确的：_______C______A.原理图/HDL文本输入→适配→综合→时序仿真→编程下载→功能仿真→硬件测试B.原理图/HDL文本输入→功能仿真→综合→时序仿真→编程下载→适配→硬件测试C.原理图/HDL文本输入→功能仿真→综合→适配→时序仿真→编程下载→硬件测试D.原理图/HDL文本输入→适配→时序仿真→编程下载→功能仿真→综合→硬件测试2．综合是EDA设计流程的关键步骤，综合就是把抽象设计层次中的一种表示转化成另一种表示的过程；在下面对综合的描述中，_A________是错误的。A.综合就是把抽象设计层次中的一种表示转化成另一种表示的过程,并且该过程与器件硬件结构无关B.为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束C.综合可以理解为将软件描述与给定的硬件结构用电路网表文件表示的映射过程，映射结果不唯一D.综合就是将电路的高级语言转化成低级的，可与FPGA/CPLD的基本结构相映射的网表文件3．FPGA的可编程是主要基于什么结构：___A_______A.查找表（LUT）B.ROM可编程C.PAL可编程D.与或阵列可编程4．IP核在EDA技术和开发中具有十分重要的地位；提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路的IP核为：___D_______A.胖IPB.瘦IPC.硬IPD.都不是5．串行化设计是一种优化方式，下列哪一项对串行化设计描述正确：____C_____A.面积优化方法，同时有速度优化效果B.速度优化方法，不会有面积优化效果C.面积优化方法，不会有速度优化效果D.速度优化方法，可能会有面积优...
