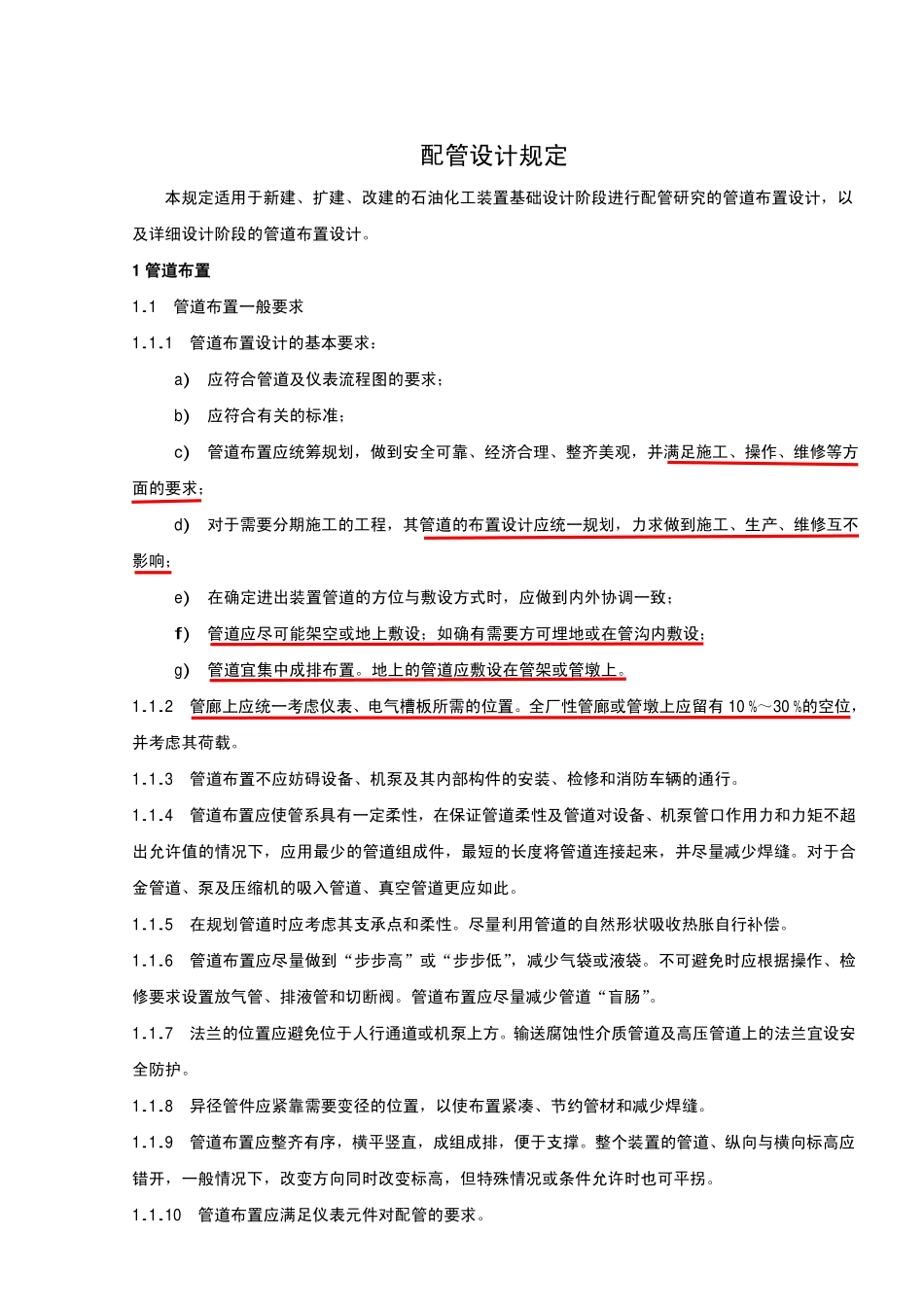

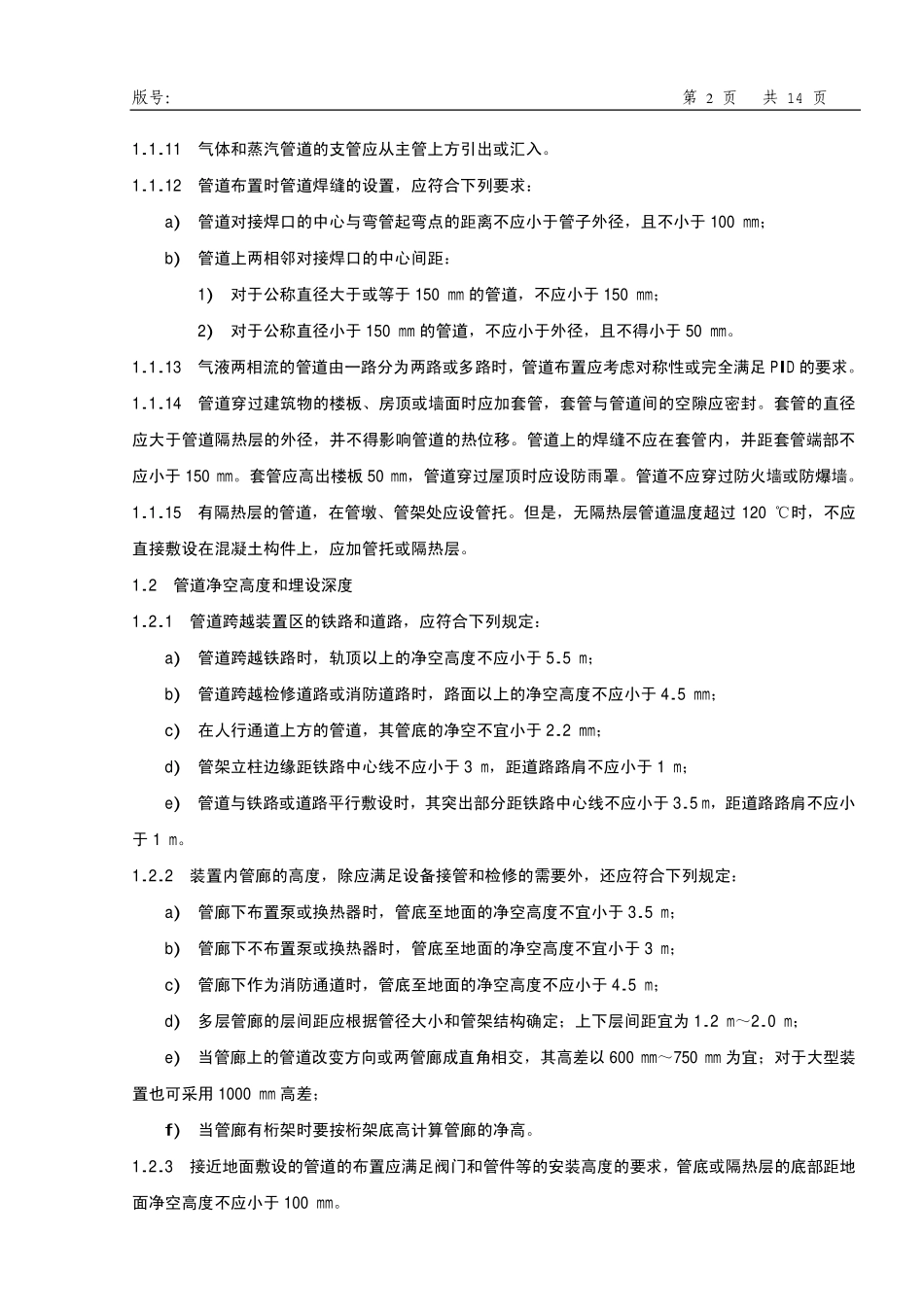

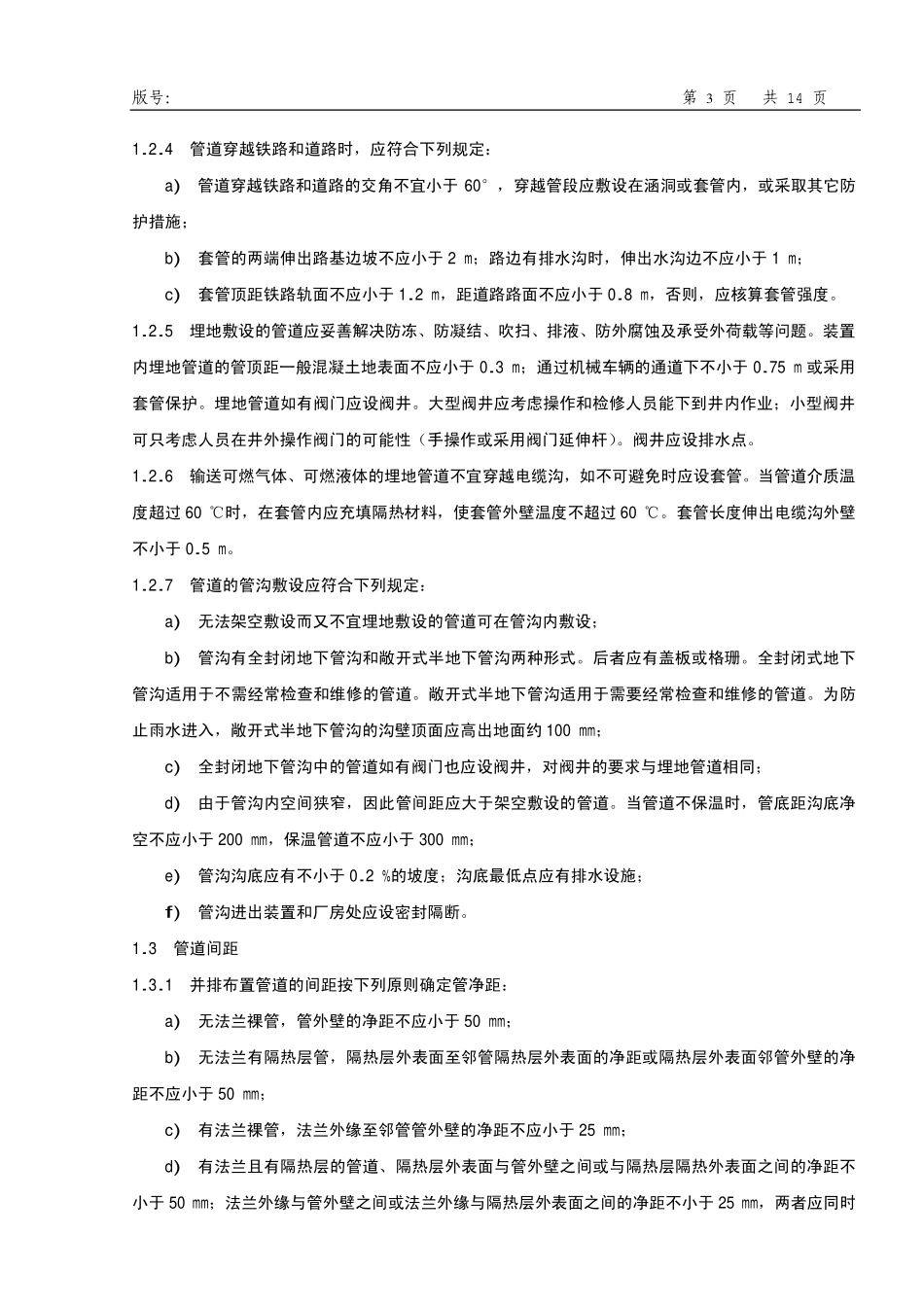

配管设计规定本规定适用于新建、扩建、改建的石油化工装置基础设计阶段进行配管研究的管道布置设计，以及详细设计阶段的管道布置设计。1管道布置1.1管道布置一般要求1.1.1管道布置设计的基本要求：a)应符合管道及仪表流程图的要求；b)应符合有关的标准；c)管道布置应统筹规划，做到安全可靠、经济合理、整齐美观，并满足施工、操作、维修等方面的要求；d)对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、生产、维修互不影响；e)在确定进出装置管道的方位与敷设方式时，应做到内外协调一致；f)管道应尽可能架空或地上敷设；如确有需要方可埋地或在管沟内敷设；g)管道宜集中成排布置。地上的管道应敷设在管架或管墩上。1.1.2管廊上应统一考虑仪表、电气槽板所需的位置。全厂性管廊或管墩上应留有10%～30%的空位，并考虑其荷载。1.1.3管道布置不应妨碍设备、机泵及其内部构件的安装、检修和消防车辆的通行。1.1.4管道布置应使管系具有一定柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出允许值的情况下，应用最少的管道组成件，最短的长度将管道连接起来，并尽量减少焊缝。对于合金管道、泵及压缩机的吸入管道、真空管道更应如此。1.1.5在规划管道时应考虑其支承点和柔性。尽量利用管道的自然形状吸收热胀自行补偿。1.1.6管道布置应尽量做到“步步高”或“步步低”，减少气袋或液袋。不可避免时应根据操作、检修要求设置放气管、排液管和切断阀。管道布置应尽量减少管道“盲肠”。1.1.7法兰的位置应避免位于人行通道或机泵上方。输送腐蚀性介质管道及高压管道上的法兰宜设安全防护。1.1.8异径管件应紧靠需要变径的位置，以使布置紧凑、节约管材和减少焊缝。1.1.9管道布置应整齐有序，横平竖直，成组成排，便于支撑。整个装置的管道、纵向与横向标高应错开，一般情况下，改变方向同时改变标高，但特殊情况或条件允许时也可平拐。1.1.10管道布置应满足仪表元件对配管的要求。版号：第2页共14页1.1.11气体和蒸汽管道的支管应从主管上方引出或汇入。1.1.12管道布置时管道焊缝的设置，应符合下列要求：a)管道对接焊口的中心与弯管起弯点的距离不应小于管子外径，且不小于100mm；b)管道上两相邻对接焊口的中心间距：1)对于公称直径大于或等于150mm的管道，不应小于150mm；2)对于公称直径小于150mm的管道，不应小于外径，且不得小于50mm。1.1.13气液两相流的管道由一路分为两路或多路时，管道布置应考虑对称性或完全满足PID的要求。1.1.14管道穿过建筑物的楼板、房顶或墙面时应加套管，套管与管道间的空隙应密封。套管的直径应大于管道隔热层的外径，并不得影响管道的热位移。管道上的焊缝不应在套管内，并距套管端部不应小于150mm。套管应高出楼板50mm，管道穿过屋顶时应设防雨罩。管道不应穿过防火墙或防爆墙。1.1.15有隔热层的管道，在管墩、管架处应设管托。但是，无隔热层管道温度超过120℃时，不应直接敷设在混凝土构件上，应加管托或隔热层。1.2管道净空高度和埋设深度1.2.1管道跨越装置区的铁路和道路，应符合下列规定：a)管道跨越铁路时，轨顶以上的净空高度不应小于5.5m；b)管道跨越检修道路或消防道路时，路面以上的净空高度不应小于4.5mm；c)在人行通道上方的管道，其管底的净空不宜小于2.2mm；d)管架立柱边缘距铁路中心线不应小于3m，距道路路肩不应小于1m；e)管道与铁路或道路平行敷设时，其突出部分距铁路中心线不应小于3.5m，距道路路肩不应小于1m。1.2.2装置内管廊的高度，除应满足设备接管和检修的需要外，还应符合下列规定：a)管廊下布置泵或换热器时，管底至地面的净空高度不宜小于3.5m；b)管廊下不布置泵或换热器时，管底至地面的净空高度不宜小于3m；c)管廊下作为消防通道时，管底至地面的净空高度不应小于4.5m；d)多层管廊的层间距应根据管径大小和管架结构确定；上下层间距宜为1.2m～2.0m；e)当管廊上的管道改变方向或两管廊成直角相交，其高差以600mm～750mm为宜；对于大型装置也可采用1000mm高差；f)当管廊有桁架时要按桁架底高计算管廊的净高。1.2.3接近地面敷设的管道的布置应满足阀门和管件等的安装高度的要求，管底或隔热...
