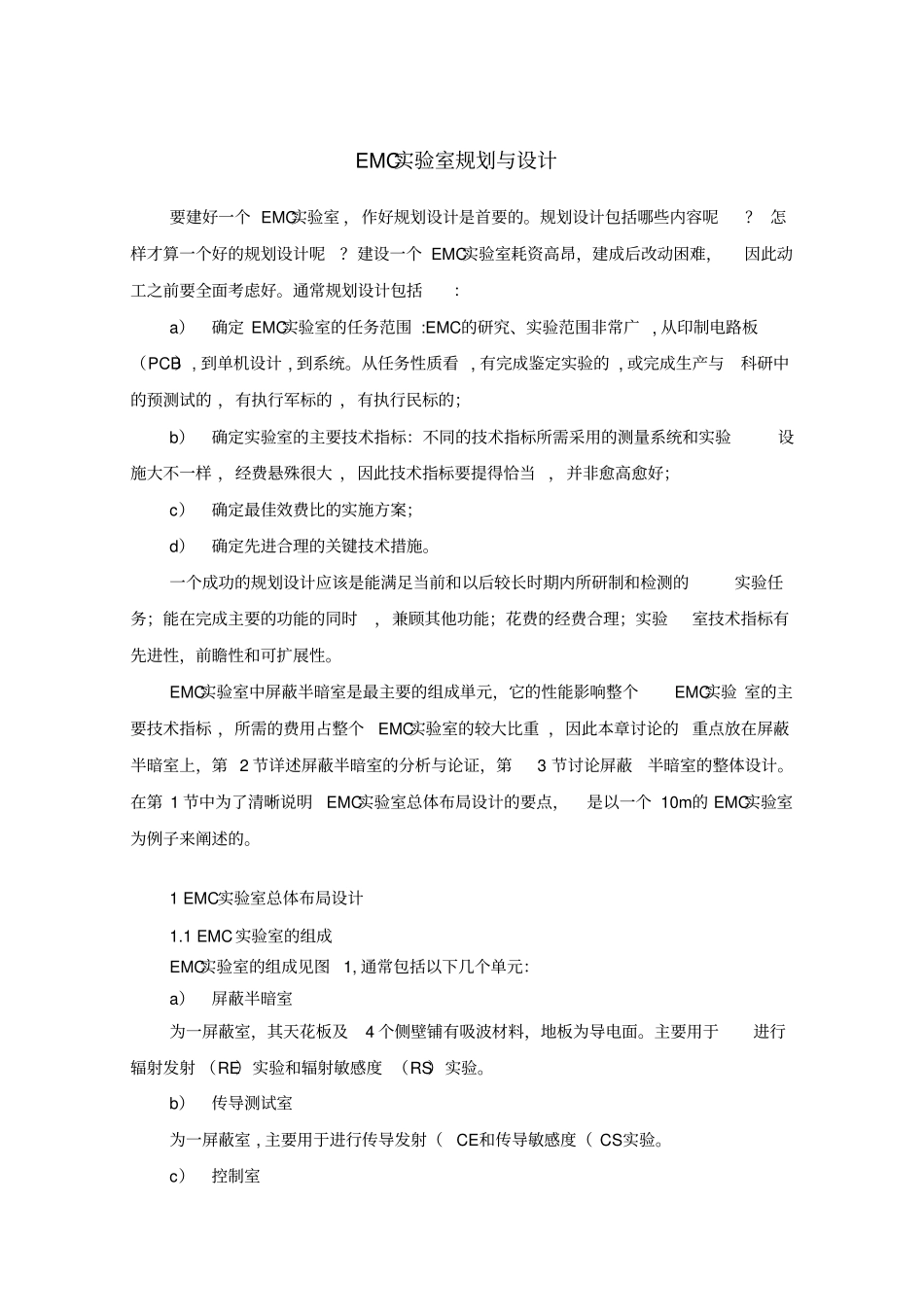

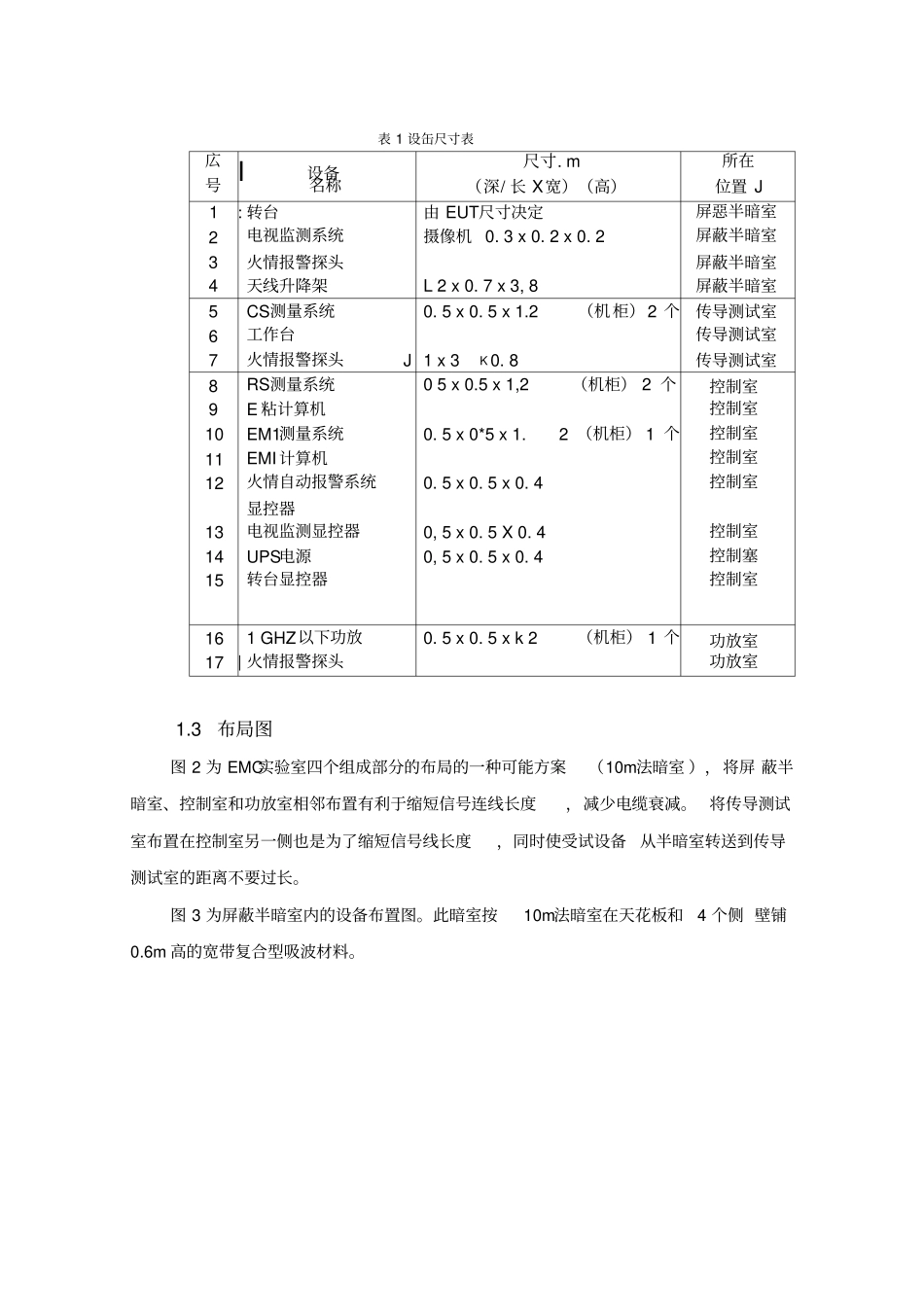

EMC实验室规划与设计要建好一个EMC实验室，作好规划设计是首要的。规划设计包括哪些内容呢？怎样才算一个好的规划设计呢？建设一个EMC实验室耗资高昂，建成后改动困难，因此动工之前要全面考虑好。通常规划设计包括：a）确定EMC实验室的任务范围:EMC的研究、实验范围非常广,从印制电路板（PCB）,到单机设计,到系统。从任务性质看,有完成鉴定实验的,或完成生产与科研中的预测试的，有执行军标的，有执行民标的；b）确定实验室的主要技术指标：不同的技术指标所需采用的测量系统和实验设施大不一样，经费悬殊很大，因此技术指标要提得恰当，并非愈高愈好；c）确定最佳效费比的实施方案；d）确定先进合理的关键技术措施。一个成功的规划设计应该是能满足当前和以后较长时期内所研制和检测的实验任务；能在完成主要的功能的同时，兼顾其他功能；花费的经费合理；实验室技术指标有先进性，前瞻性和可扩展性。EMC实验室中屏蔽半暗室是最主要的组成単元，它的性能影响整个EMC实验室的主要技术指标，所需的费用占整个EMC实验室的较大比重，因此本章讨论的重点放在屏蔽半暗室上，第2节详述屏蔽半暗室的分析与论证，第3节讨论屏蔽半暗室的整体设计。在第1节中为了清晰说明EMC实验室总体布局设计的要点，是以一个10m的EMC实验室为例子来阐述的。1EMC实验室总体布局设计1.1EMC实验室的组成EMC实验室的组成见图1,通常包括以下几个单元：a）屏蔽半暗室为一屏蔽室，其天花板及4个侧壁铺有吸波材料，地板为导电面。主要用于进行辐射发射（RE）实验和辐射敏感度（RS）实验。b）传导测试室为一屏蔽室,主要用于进行传导发射（CE和传导敏感度（CS实验。c）控制室为一屏蔽室，放置EMI和EMSW试系统。d）功放室为一屏蔽室，放置RS测量系统的功率放大器。e）配电室为上述a）—d）提供电源。f）通风空调系统为上述a）—d）提供通风及温度控制。g）火情自动报警系统及消防设施为上述a）—d）提供火情报警及消防设施。h）电视监控系统为屏蔽半暗室提供电视监控和实验现场的录像功能，兼有火情监测功能i）负载室为放置受试发射机等效负载或其他相连设备的屏蔽室。1.2设备尺寸表1为EMC实验室典型测试设备的外形尺寸。ae島[*电獰扭从Ifr含W8亮体n-MK■—|遽谕A|疔-^~扳曲大■表1设缶尺寸表広I设备尺寸.m所在号名称（深/长X宽）（高）位置J1:转台由EUT尺寸决定屏惡半暗室2电视监测系统摄像机0.3x0.2x0.2屏蔽半暗室3火情报警探头屏蔽半暗室4天线升降架L2x0.7x3,8屏蔽半暗室5CS测量系统0.5x0.5x1.2（机柜）2个传导测试室6工作台传导测试室7火情报警探头J1x3K0.8传导测试室8RS测量系统05x0.5x1,2（机柜）2个控制室9E粘计算机控制室10EM1测量系统0.5x0*5x1.2（机柜）1个控制室11EMI计算机控制室12火情自动报警系统0.5x0.5x0.4控制室显控器13电视监测显控器0,5x0.5X0.4控制室14UPS电源0,5x0.5x0.4控制塞15转台显控器控制室161GHZ以下功放0.5x0.5xk2（机柜）1个功放室17|火情报警探头功放室1.3布局图图2为EMC实验室四个组成部分的布局的一种可能方案（10m法暗室），将屏蔽半暗室、控制室和功放室相邻布置有利于缩短信号连线长度，减少电缆衰减。将传导测试室布置在控制室另一侧也是为了缩短信号线长度，同时使受试设备从半暗室转送到传导测试室的距离不要过长。图3为屏蔽半暗室内的设备布置图。此暗室按10m法暗室在天花板和4个侧壁铺0.6m高的宽带复合型吸波材料。图2总初育图'平面图）在图中离左侧壁5m放置转台，受试设备实验时放在转台上。在暗室中轴线上距转台一定距高放置接收天线（辐射发射测试时）或发射天线（辐射敏感度测试时）。根据受试设备尺寸和测试标准（军标或民标）,按表2选取收发距离。也就是说,天线可能离受试设备1m或3m或10m图3屏蔽半暗室设备布置图注：图中的序号请参见表1。口为信号转接室。屛蔽半皓室12：r控制室传导测试室表2收发距离的选取~收发距藹*m被测设备横向?—贯彻前标准国军标GJB152A国标|
