EPS线条施工实施方案VIP免费

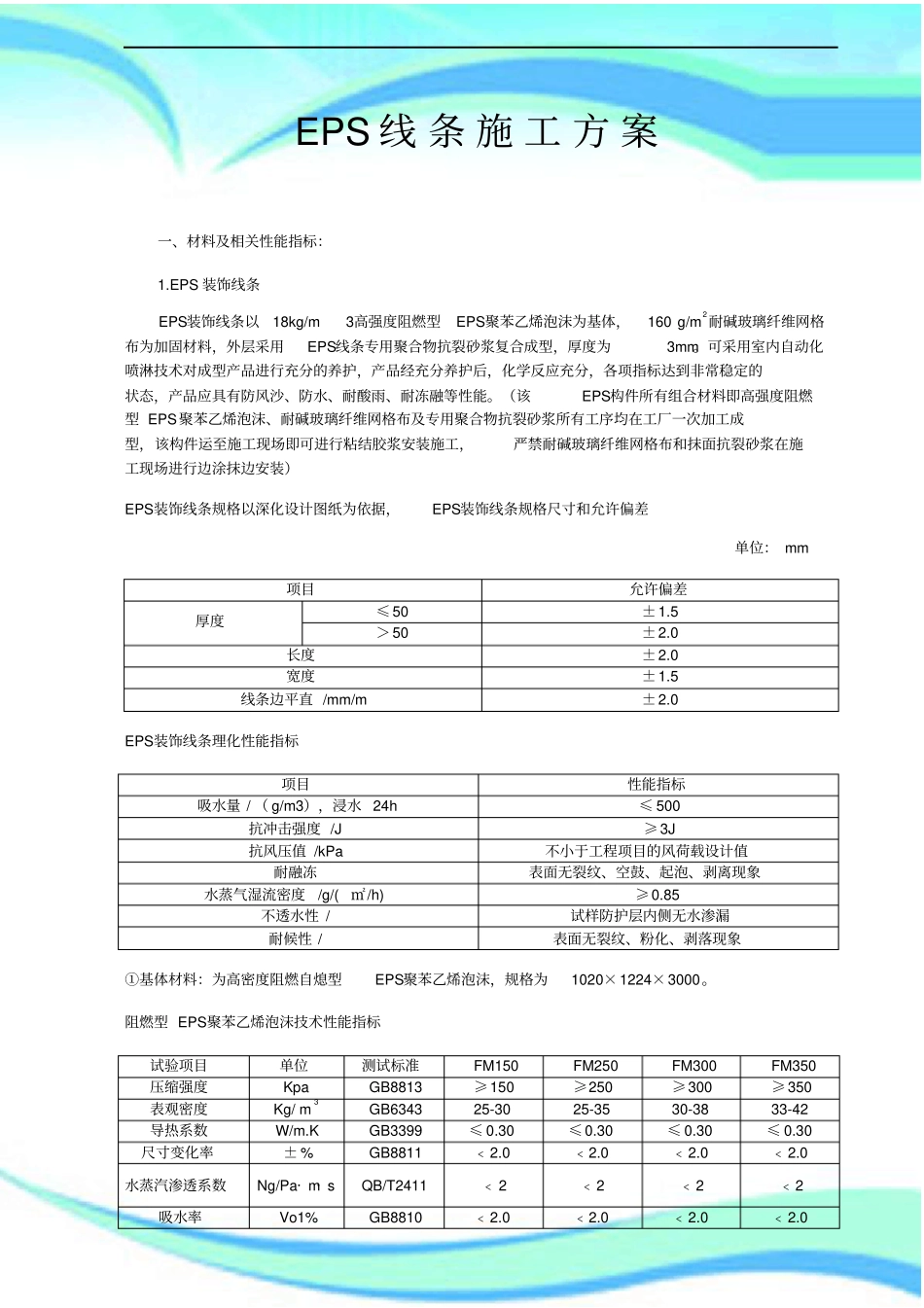

EPS线条施工方案2————————————————————————————————作者：————————————————————————————————日期：EPS线条施工方案一、材料及相关性能指标：1.EPS装饰线条EPS装饰线条以18kg/m3高强度阻燃型EPS聚苯乙烯泡沫为基体，160g/m2耐碱玻璃纤维网格布为加固材料，外层采用EPS线条专用聚合物抗裂砂浆复合成型，厚度为3mm。可采用室内自动化喷淋技术对成型产品进行充分的养护，产品经充分养护后，化学反应充分，各项指标达到非常稳定的状态，产品应具有防风沙、防水、耐酸雨、耐冻融等性能。（该EPS构件所有组合材料即高强度阻燃型EPS聚苯乙烯泡沫、耐碱玻璃纤维网格布及专用聚合物抗裂砂浆所有工序均在工厂一次加工成型，该构件运至施工现场即可进行粘结胶浆安装施工，严禁耐碱玻璃纤维网格布和抹面抗裂砂浆在施工现场进行边涂抹边安装）EPS装饰线条规格以深化设计图纸为依据，EPS装饰线条规格尺寸和允许偏差单位：mm项目允许偏差厚度≤50±1.5＞50±2.0长度±2.0宽度±1.5线条边平直/mm/m±2.0EPS装饰线条理化性能指标项目性能指标吸水量/（g/m3），浸水24h≤500抗冲击强度/J≥3J抗风压值/kPa不小于工程项目的风荷载设计值耐融冻表面无裂纹、空鼓、起泡、剥离现象水蒸气湿流密度/g/(㎡/h)≥0.85不透水性/试样防护层内侧无水渗漏耐候性/表面无裂纹、粉化、剥落现象①基体材料：为高密度阻燃自熄型EPS聚苯乙烯泡沫，规格为1020×1224×3000。阻燃型EPS聚苯乙烯泡沫技术性能指标试验项目单位测试标准FM150FM250FM300FM350压缩强度KpaGB8813≥150≥250≥300≥350表观密度Kg/m3GB634325-3025-3530-3833-42导热系数W/m.KGB3399≤0.30≤0.30≤0.30≤0.30尺寸变化率±%GB8811﹤2.0﹤2.0﹤2.0﹤2.0水蒸汽渗透系数Ng/Pa·m·sQB/T2411﹤2﹤2﹤2﹤2吸水率Vo1%GB8810﹤2.0﹤2.0﹤2.0﹤2.04氧指数%GB2406≥26烟尖高度mmGB/T8626﹤150②中间层材料：160g/m2耐碱型玻璃纤维网格布，由表面涂覆耐碱防水材料的玻璃纤维网格布制成，埋入抹面胶浆中，形成薄抹灰增强防护层，用以提高防护层的机械强度的抗裂性。160g/m2耐碱玻璃纤维网格布物理力学性能指标：试验项目性能指标单位面积质量g/m2≥160耐碱断裂强力（经、纬向）N/50mm≥1500耐碱断裂强力保留率（经、纬向）%≥50断裂应变（经、纬向）%≤5③面层材料：抹面层聚合物抗裂砂浆是由无机胶凝材料，高分子聚合物和填料等材料组成。除了用于EPS装饰线条外层复合成型外，还可加强处理EPS装饰线条拼接缝，用以保证EPS装饰线条的整体性和耐久性。抹面层聚合物抗裂砂浆性能指标试验项目性能指标拉伸粘结强度/Mpa（与EPS聚苯乙烯泡沫）厚强度≥0.10，破坏界面在膨胀EPS聚苯乙烯泡沫上耐水≥0.10，破坏界面在膨胀EPS聚苯乙烯泡沫上耐冻融≥0.10，破坏界面在膨胀EPS聚苯乙烯泡沫上柔韧性抗压强度/抗折强度（水泥基）≤3.0开裂应变（非水泥基）%≥1.5可操作时间/h1.5～4.02.粘结胶浆：粘结胶浆是由无机胶凝材料，高分子聚合物和填料等材料组成。专用于EPS装饰线条粘结到基层墙体上，具有极强的粘结性能。粘结胶浆性能指标：试验项目性能指标拉伸粘结强度MPa原强度≥0.70耐水≥0.505拉伸粘结强度MPa原强度≥0.10破坏界面在膨胀EPS聚苯乙烯泡沫上耐水≥0.10破坏界面在膨胀EPS聚苯乙烯泡沫上可操作时间h1.5-4.03.膨胀锚栓膨胀锚栓由螺钉和带圆盘的塑料膨胀套管两部分组成。金属螺钉应采用不锈钢或经防腐蚀处理的金属制成，塑料锚栓有效锚固深度不小于50mm，塑料圆盘直径不小于50mm，管套外径7～10mm。锚栓性能指标：试验项目性能指标单个塑料锚栓抗拉承载力(C25混凝土基层)，KN≧0.8单个锚栓对系统传热增加值W（m2..k）≦0.004二、施工质量要求1.安装锚固件：（1）、EPS线条根据其造型及尺寸大小安装锚固件，若线条呈“7”字型，则视情况根据受力情况安装锚固件（具体根据后文案例为依据）。（1）、固定件在EPS线条粘结8小时后开始安装，按设计要求的位置用冲击钻钻孔，孔径10mm，钻孔深度约为60mm，固定件锚入基层墙体的深度约为50mm，以确保牢固可靠。（2）、固定件个数遵循一根线条一排锚固件，且...
