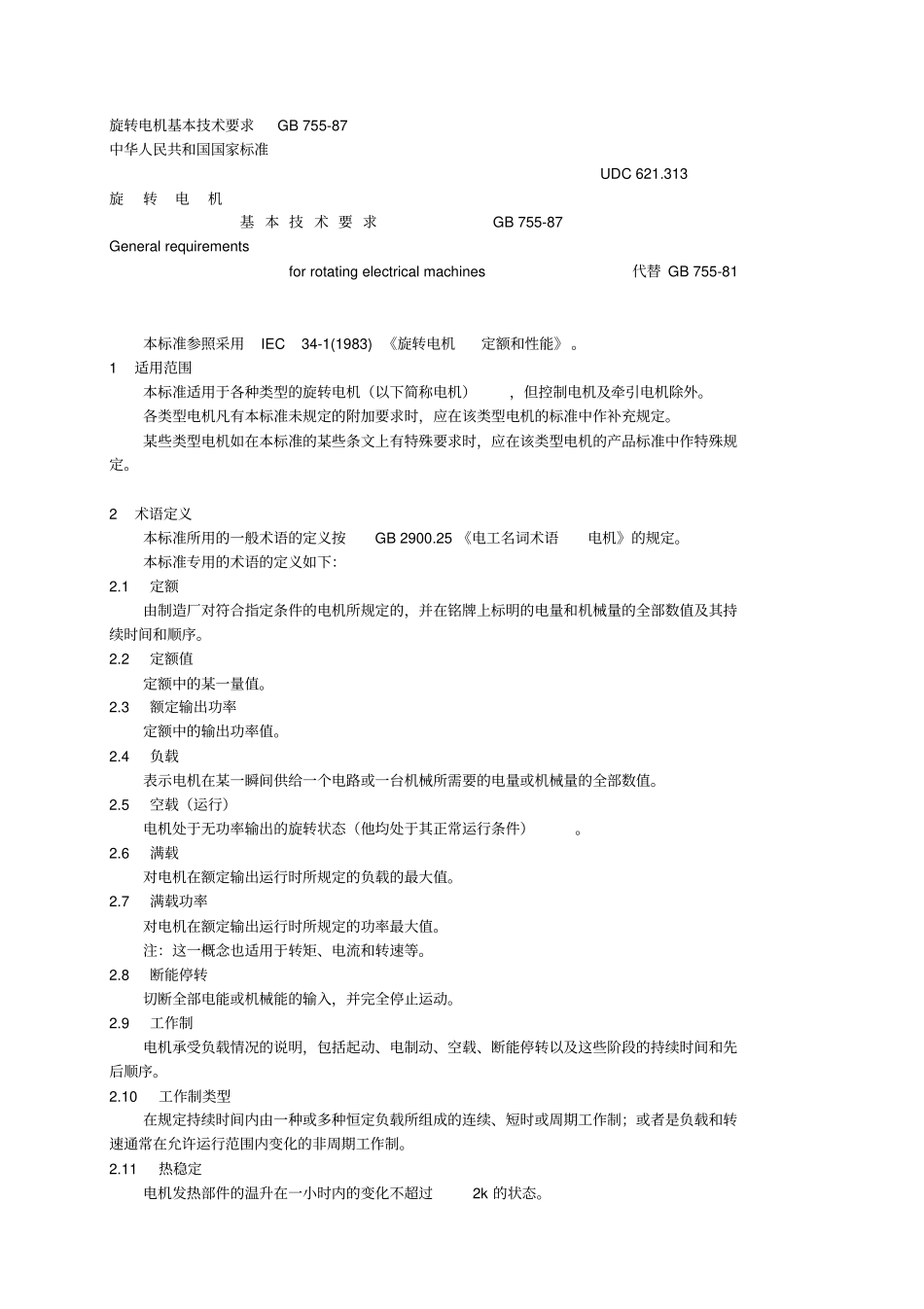

旋转电机基本技术要求GB755-87中华人民共和国国家标准UDC621.313旋转电机基本技术要求GB755-87Generalrequirementsforrotatingelectricalmachines代替GB755-81本标准参照采用IEC34-1(1983)《旋转电机定额和性能》。1适用范围本标准适用于各种类型的旋转电机（以下简称电机），但控制电机及牵引电机除外。各类型电机凡有本标准未规定的附加要求时，应在该类型电机的标准中作补充规定。某些类型电机如在本标准的某些条文上有特殊要求时，应在该类型电机的产品标准中作特殊规定。2术语定义本标准所用的一般术语的定义按GB2900.25《电工名词术语电机》的规定。本标准专用的术语的定义如下：2.1定额由制造厂对符合指定条件的电机所规定的，并在铭牌上标明的电量和机械量的全部数值及其持续时间和顺序。2.2定额值定额中的某一量值。2.3额定输出功率定额中的输出功率值。2.4负载表示电机在某一瞬间供给一个电路或一台机械所需要的电量或机械量的全部数值。2.5空载（运行）电机处于无功率输出的旋转状态（他均处于其正常运行条件）。2.6满载对电机在额定输出运行时所规定的负载的最大值。2.7满载功率对电机在额定输出运行时所规定的功率最大值。注：这一概念也适用于转矩、电流和转速等。2.8断能停转切断全部电能或机械能的输入，并完全停止运动。2.9工作制电机承受负载情况的说明，包括起动、电制动、空载、断能停转以及这些阶段的持续时间和先后顺序。2.10工作制类型在规定持续时间内由一种或多种恒定负载所组成的连续、短时或周期工作制；或者是负载和转速通常在允许运行范围内变化的非周期工作制。2.11热稳定电机发热部件的温升在一小时内的变化不超过2k的状态。2.12负载持续率负载时间（包括起动和电制动）与工作周期的持续时间之比，以百分数表示。2.13堵转转矩电动机在额定电压、额定频率和转子堵住时测得的最小转矩。2.14堵转电流电动机在额定电压、额定频率和转子堵住时从供电回路输入的稳态电流有效值。2.15（交流电动机的）最小转矩电动机在额定电压和额定频率下，从零转速到相应于最大转矩的转速之间所产生的最小的转矩。本定义不适用于转矩随转速的增加而连续下降的异步电动机。注：该数值适用于不包括瞬变效应的通用转矩特性。2.16（交流电动机的）最大转矩电动机在额定电压、额定频率、运行温度和连速不发生突降时所产生的最大的转矩。本定义不适用于转矩随转速的增加而连续下降的异步电动机。注：该数值适用于不包括瞬变效应的通用转矩特性。2.17（同步电动机的）失步转矩同步电动机的额定电压、额定频率、额定励磁电流以及运行温度和同步转速产生的最大转矩。2.18冷却将电机内部由于损耗而产生的热量首先传递给初级冷却介质，并提高该冷却介质的温度这一过程称为冷却。受热的初级冷却介质可用温度较低的新介质取代，或通过冷却器用次级冷却介质加以冷却。2.19冷却介质传递热量的介质（液体或气体）。2.20初级冷却介质温度比电机某部件低的一种介质（液体或气体），它与电机该部件接触，并将其放出的热量带走。2.21次级冷却介质温度比初级冷却介质低的一种介质（液体或气体），它通过冷却器将初级冷却介质放出的热量带走。2.22直接冷却（内冷）绕组一种绕组，其冷却介质流经位于主绝缘内部且与绕组形成整体的空心导体、导管或通道。2.23间接冷却绕组用2.22条以外的其他方式冷却的绕组，如绕组下表明是直接冷却还是间接冷却，则均理解为间接冷却绕组。注：除2.18～2.23条以外的关于冷却和冷却介质的其他定义，参照GB1993《电机冷却方法》2.24附加绝缘为了防止因基本绝缘损坏而发生触电事故，在基本绝缘之外增加的独立的绝缘。2.25转动惯量物体对于轴线的（动态）转动惯量，等于其质量微元与微元到轴线的距离（半径）平方乘积的总积。注：该物理量的字母符号为J，单位用kg·m2表示。2.26等效热时间常数等效热时间常热是用以取代几个单独时间常数的常数，以近似地确定绕组内电流发生阶跃性变化后的温度变化过程。2.27囊封式绕组用模塑绝缘完全封闭或密封的绕组。2.28实际平衡的电压系统在多相电压系统中，如电压的负序分量不超过正序分量的1%（长期运行）或1.5%（不超过几分钟...
