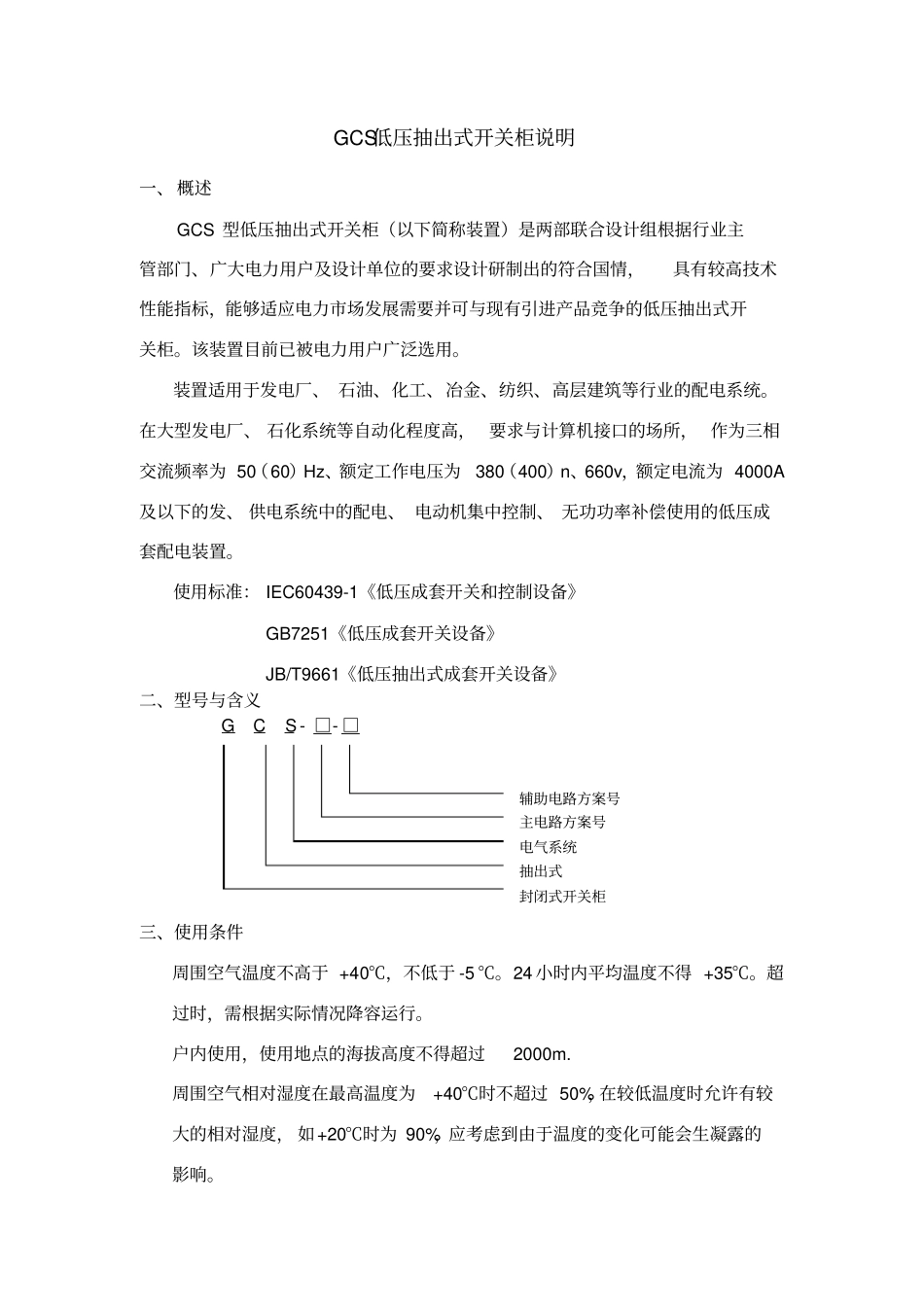

GCS低压抽出式开关柜说明_第1页
1/14

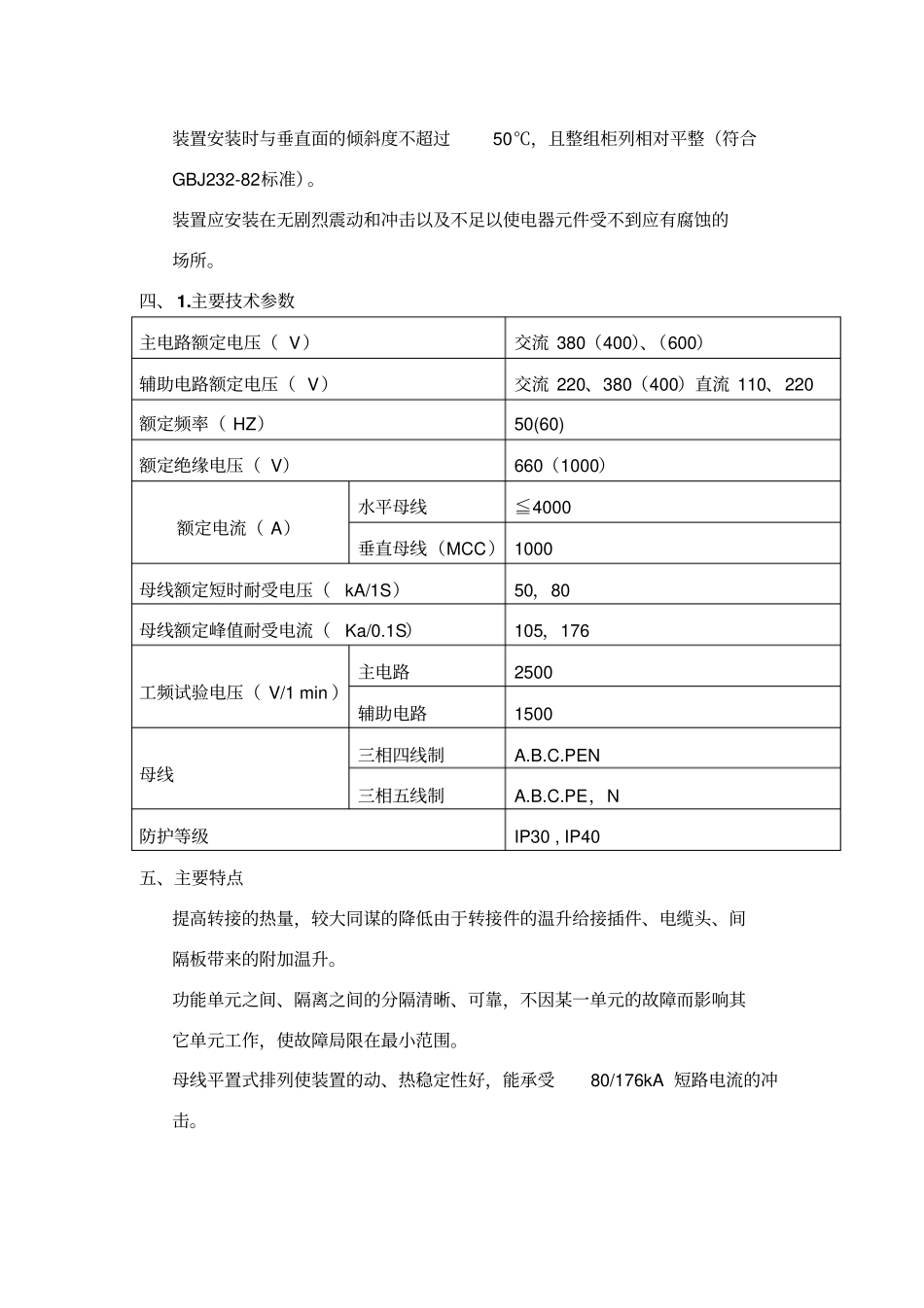

GCS低压抽出式开关柜说明_第2页
2/14

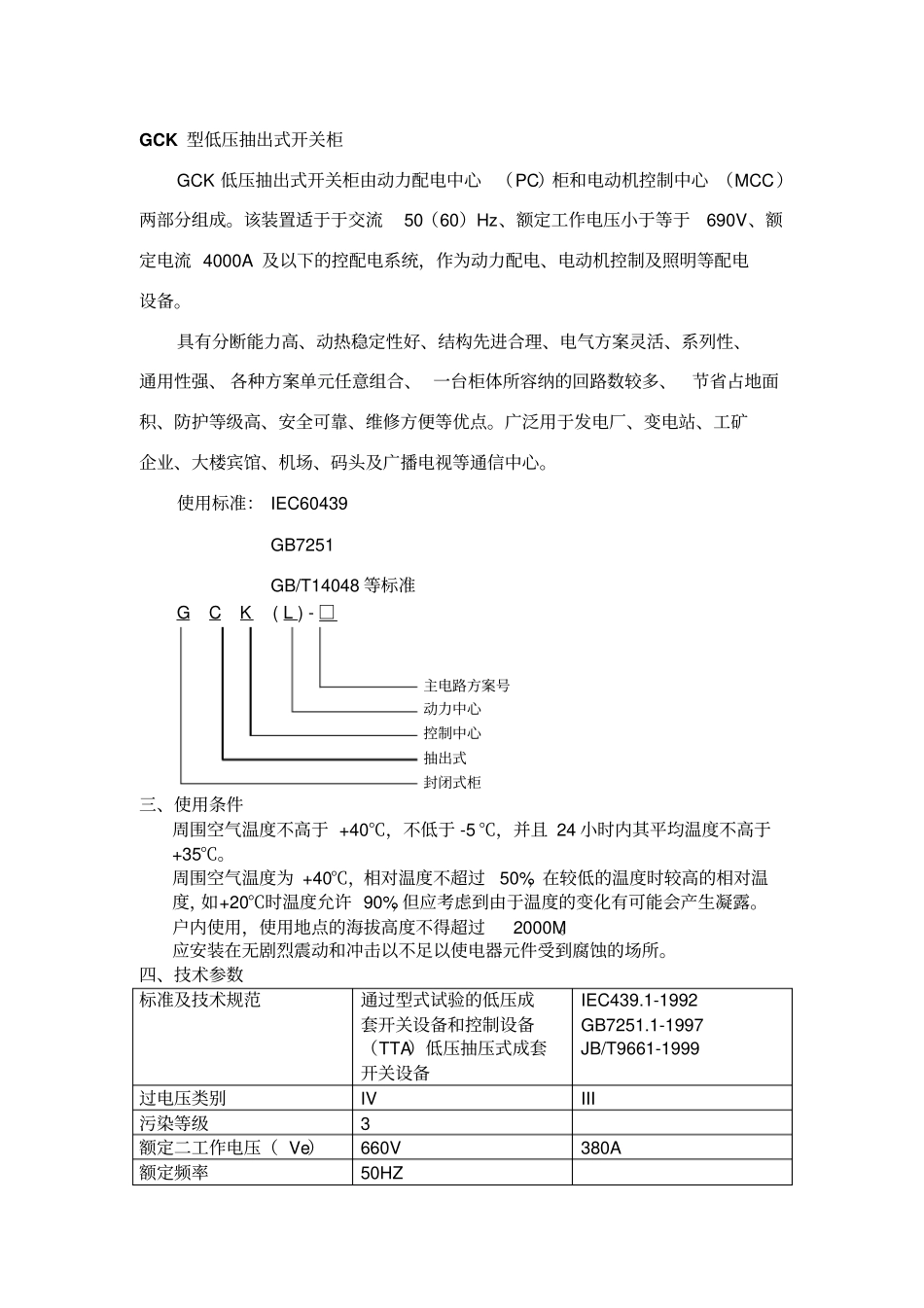

GCS低压抽出式开关柜说明_第3页
3/14
GCS低压抽出式开关柜说明一、概述GCS型低压抽出式开关柜(以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情,具有较高技术性能指标,能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置目前已被电力用户广泛选用。装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380(400)n、660v,额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。使用标准:IEC60439-1《低压成套开关和控制设备》GB7251《低压成套开关设备》JB/T9661《低压抽出式成套开关设备》二、型号与含义GCS-□-□辅助电路方案号主电路方案号电气系统抽出式封闭式开关柜三、使用条件周围空气温度不高于+40℃,不低于-5℃。24小时内平均温度不得+35℃。超过时,需根据实际情况降容运行。户内使用,使用地点的海拔高度不得超过2000m.周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度,如+20℃时为90%,应考虑到由于温度的变化可能会生凝露的影响。装置安装时与垂直面的倾斜度不超过50℃,且整组柜列相对平整(符合GBJ232-82标准)。装置应安装在无剧烈震动和冲击以及不足以使电器元件受不到应有腐蚀的场所。四、1.主要技术参数主电路额定电压(V)交流380(400)、(600)辅助电路额定电压(V)交流220、380(400)直流110、220额定频率(HZ)50(60)额定绝缘电压(V)660(1000)额定电流(A)水平母线≦4000垂直母线(MCC)1000母线额定短时耐受电压(kA/1S)50,80母线额定峰值耐受电流(Ka/0.1S)105,176工频试验电压(V/1min)主电路2500辅助电路1500母线三相四线制A.B.C.PEN三相五线制A.B.C.PE,N防护等级IP30,IP40五、主要特点提高转接的热量,较大同谋的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。功能单元之间、隔离之间的分隔清晰、可靠,不因某一单元的故障而影响其它单元工作,使故障局限在最小范围。母线平置式排列使装置的动、热稳定性好,能承受80/176kA短路电流的冲击。GCK型低压抽出式开关柜GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成。该装置适于于交流50(60)Hz、额定工作电压小于等于690V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。广泛用于发电厂、变电站、工矿企业、大楼宾馆、机场、码头及广播电视等通信中心。使用标准:IEC60439GB7251GB/T14048等标准GCK(L)-□主电路方案号动力中心控制中心抽出式封闭式柜三、使用条件周围空气温度不高于+40℃,不低于-5℃,并且24小时内其平均温度不高于+35℃。周围空气温度为+40℃,相对温度不超过50%,在较低的温度时较高的相对温度,如+20℃时温度允许90%,但应考虑到由于温度的变化有可能会产生凝露。户内使用,使用地点的海拔高度不得超过2000M。应安装在无剧烈震动和冲击以不足以使电器元件受到腐蚀的场所。四、技术参数标准及技术规范通过型式试验的低压成套开关设备和控制设备(TTA)低压抽压式成套开关设备IEC439.1-1992GB7251.1-1997JB/T9661-1999过电压类别IVIII污染等级3额定二工作电压(Ve)660V380A额定频率50HZ水平母线额定电流(A)3150250020001000额定短时耐受电流(KA)50(IS有效值)额定峰值耐受电流(KA)105垂直母线额定电流1400A1000A额定短时耐受电流(KA)50KA额定峰值耐受电流(KA)105各类器件额定值断路器单元(A)至4000抽屈单元,主触头额定电流800-200无功补偿单元柜最大功率(kVar)300外壳防护等级IP40、IP30五、结构特点,GCK的基本框架为组合装配式结构,柜架的全部结构件都经过镀锌,喷塑处理,通过镙钉紧固互相连接成基本柜架,再...
